Principales

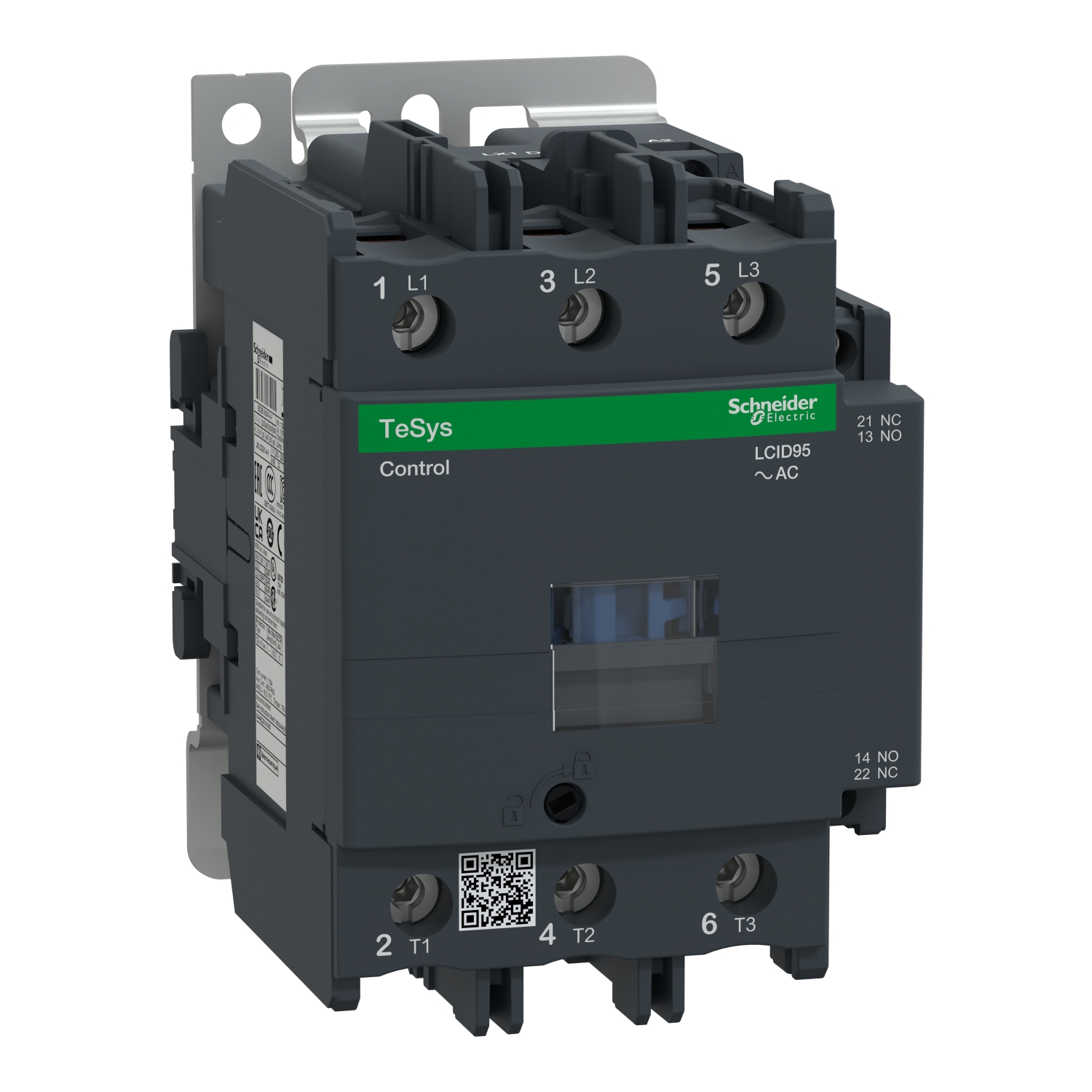

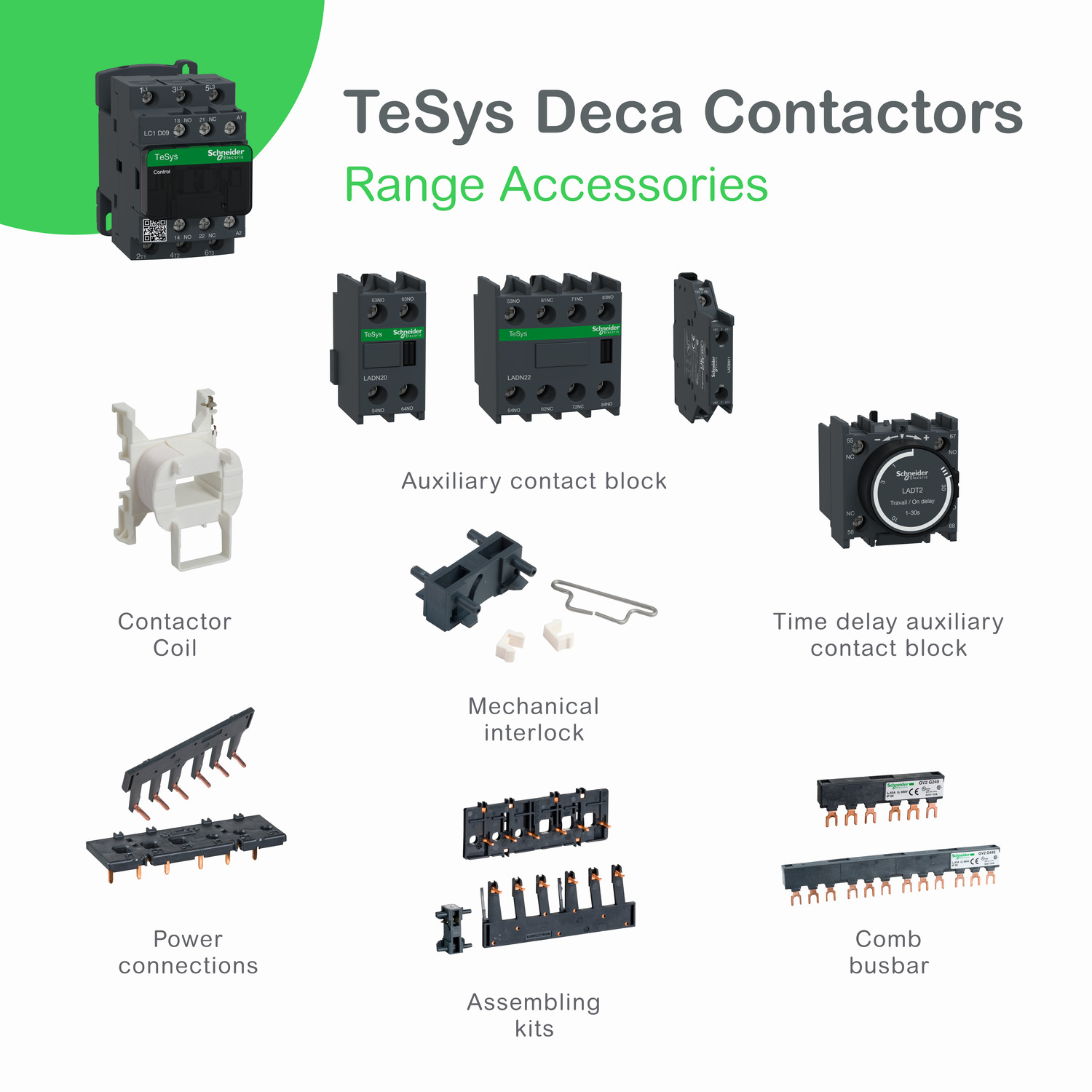

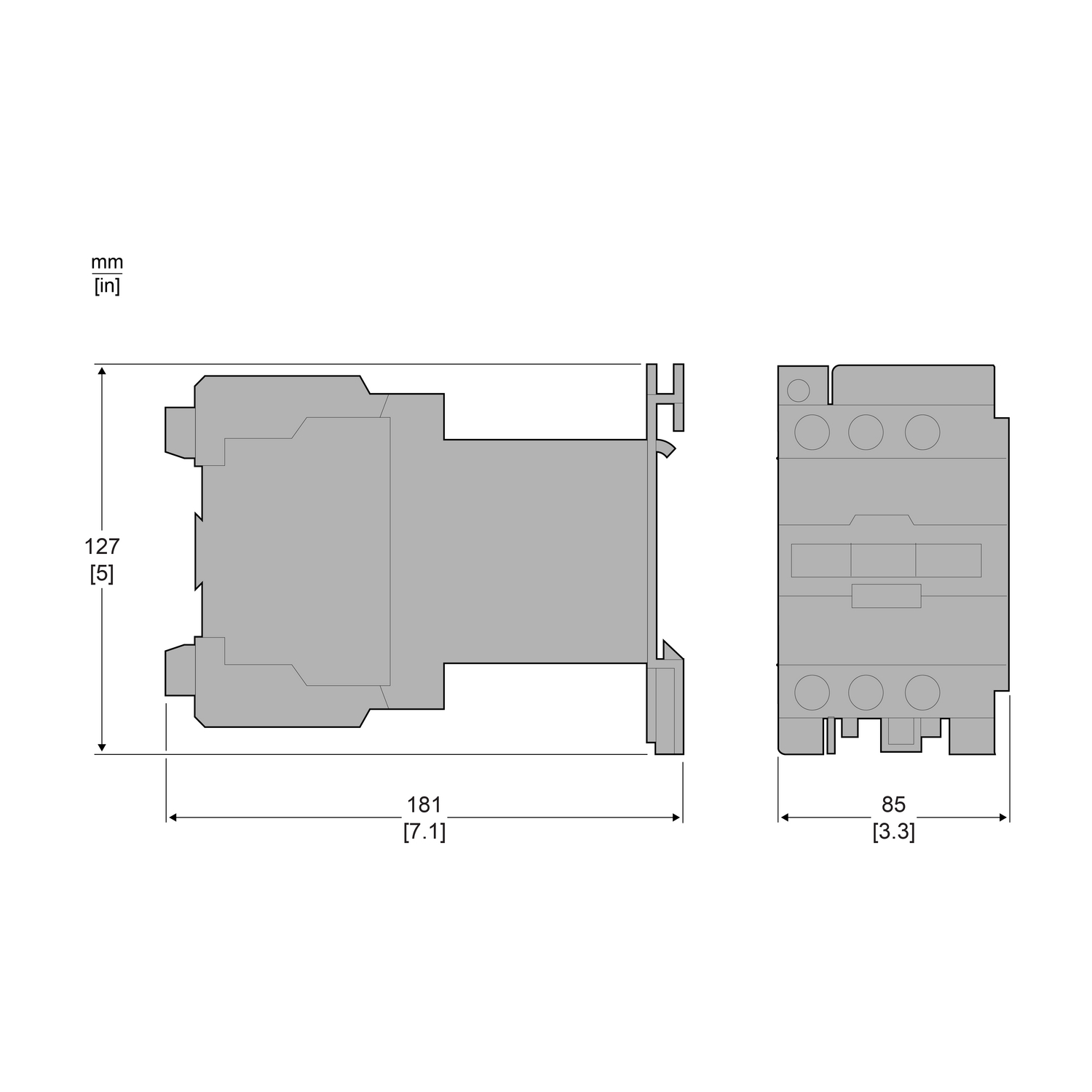

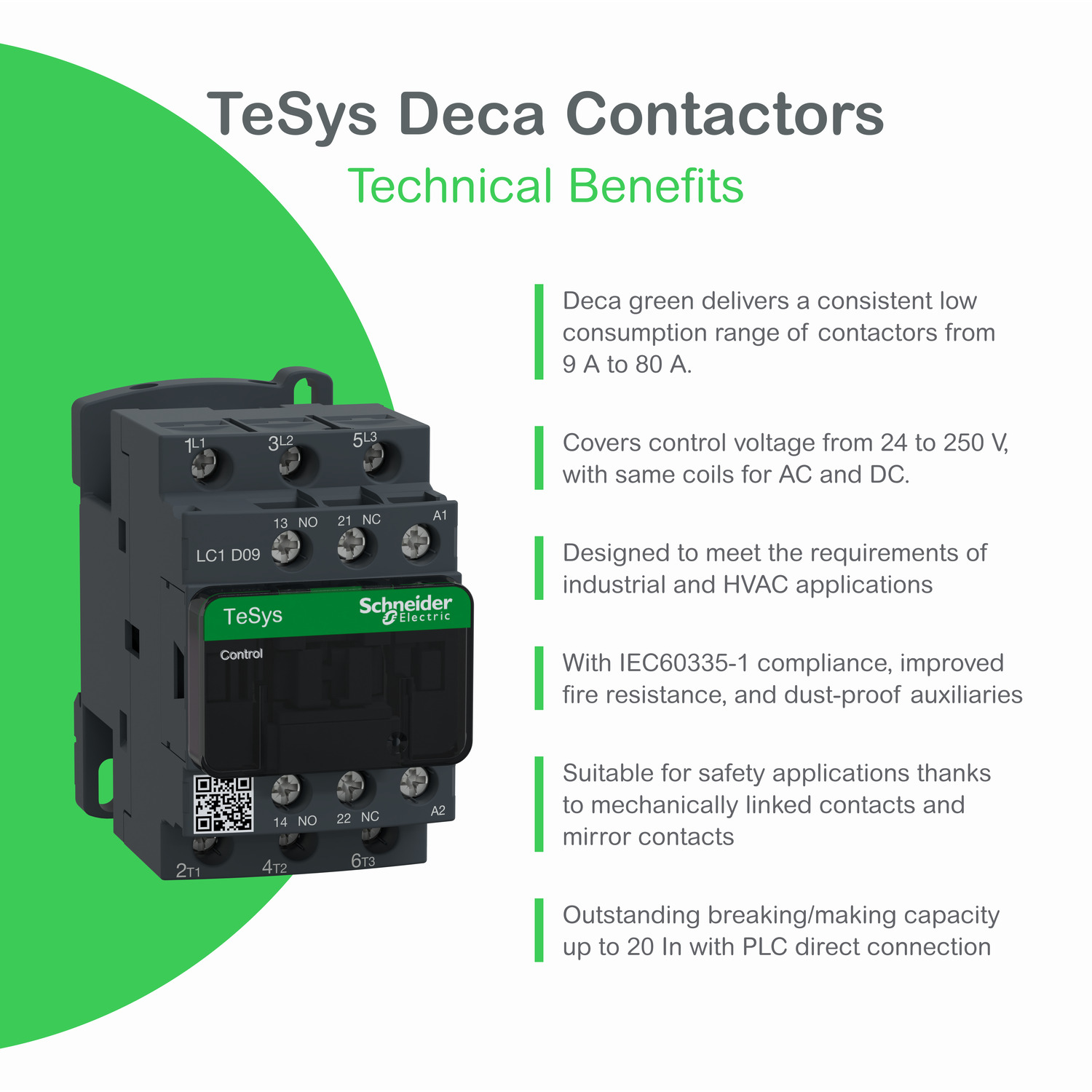

Gamme	TeSys
Gamme de produit	TeSys Deca
Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Commande moteurCharge résistive
Catégorie d'emploi	AC-3AC-3eAC-4AC-1
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance:<= 690 V CA 25...400 Hz
[Ie] courant assigné d'emploi	95 A (at<60 °C) at<= 440 V AC-3 for circuit de puissance125 A (at<60 °C) at<= 1000 V AC-1 for circuit de puissance95 A (at<60 °C) at<= 440 V AC-3e for circuit de puissance
[Uc] Tension de contrôle de commande	220 V CA 50/60 Hz

Complémentaires

Puissance moteur kW

25 kW at 220...230 V CA 50 Hz (AC-3)45 kW at 380...400 V CA 50 Hz (AC-3)45 kW at 415...440 V CA 50 Hz (AC-3)55 kW at 500 V CA 50 Hz (AC-3)45 kW at 660...690 V CA 50 Hz (AC-3)15 kW at 400 V CA 50 Hz (AC-4)25 kW at 220...230 V CA 50 Hz (AC-3e)45 kW at 380...400 V CA 50 Hz (AC-3e)45 kW at 415...440 V CA 50 Hz (AC-3e)55 kW at 500 V CA 50 Hz (AC-3e)45 kW at 660...690 V CA 50 Hz (AC-3e)

Puissance moteur HP (UL / CSA)

7,5 hp at 120 V CA 60 Hz for monophasé motors15 hp at 230/240 V CA 60 Hz for monophasé motors30 hp at 200/208 V CA 60 Hz for 3 phases motors30 hp at 230/240 V CA 60 Hz for 3 phases motors60 hp at 460/480 V CA 60 Hz for 3 phases motors60 hp at 575/600 V CA 60 Hz for 3 phases motors

Code de compatibilité

LC1D

Composition des contacts pôle puissance

3 NO

Fréquence

Avec

[Ith] courant thermique conventionnel

10 A (at 60 °C) for circuit de signalisation125 A (at 60 °C) for circuit de puissance

Pouvoir nominal d'enclenchement Irms

1100 A at 440 V CA for circuit de puissance conforming to CEI 60947140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1

Pouvoir assigné de coupure

1100 A at 440 V for circuit de puissance conforming to CEI 60947

[Icw] courant assigné de courte durée admissible

1100 A 40 °C - 1 s for circuit de puissance800 A 40 °C - 10 s for circuit de puissance400 A 40 °C - 1 min for circuit de puissance135 A 40 °C - 10 min for circuit de puissance140 A - 100 ms for circuit de signalisation120 A - 500 ms for circuit de signalisation100 A - 1 s for circuit de signalisation

Calibre du fusible à associer

10 A gG for circuit de signalisation conforming to CEI 60947-5-1200 A gG at<= 690 V coordination type 1 for circuit de puissance160 A gG at<= 690 V coordination type 2 for circuit de puissance

Impédance moyenne

0,8 mOhm - Ith 125 A 50 Hz for circuit de puissance

Puissance dissipée par pôle

12,5 W AC-17,2 W AC-37,2 W AC-3e

[Ui] tension assignée d'isolement

Circuit de puissance: 1000 V se conformer à CEI 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

Catégorie de surtension

III

Degré de pollution

[Uimp] tension assignée de tenue aux chocs

8 kV se conformer à CEI 60947

Niveau de fiabilité de sécurité

B10d = 1,3 Mcycles contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20 Mcycles contacteur avec charge mécanique se conformer à EN/ISO 13849-1

Durée de vie mécanique

4 Mcycles

Durée de vie électrique

1,2 Mcycles 95 A AC-31,3 Mcycles 125 A AC-11,2 Mcycles 95 A AC-3e

Type de circuit de commande

CA à 50/60 Hz standard

Technologie bobine

Sans module d'antiparasitage intégré

Plage de tension du circuit de commande

0,8...1,1 Uc (-40…55 °C):opérationnel CA 50 Hz0,85…1,1 Uc (-40…55 °C):opérationnel CA 60 Hz0,3...0,6 Uc (-40…70 °C):perte de niveau CA 50/60 Hz1...1,1 Uc (55…70 °C):opérationnel CA 50/60 Hz

Puissance d'appel en VA

245 VA 60 Hz cos phi 0,75 (at 20 °C)245 VA 50 Hz cos phi 0,75 (at 20 °C)

Consommation moyenne au maintien en VA

26 VA 60 Hz cos phi 0,3 (at 20 °C)26 VA 50 Hz cos phi 0,3 (at 20 °C)

Dissipation thermique

6…10 W at 50/60 Hz

Temps de fonctionnement

20…35 ms fermeture6...20 ms ouverture

Vitesse de commande maximale

3600 cyc/h à 60 °C

Mode de raccordement

Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans emboutCircuit de puissance: connecteur 1 4…50 mm² - cable stiffness: flexible sans emboutCircuit de puissance: connecteur 2 4…25 mm² - cable stiffness: flexible sans emboutCircuit de puissance: connecteur 1 4…50 mm² - cable stiffness: flexible avec emboutCircuit de puissance: connecteur 2 4…16 mm² - cable stiffness: flexible avec emboutCircuit de puissance: connecteur 1 4…50 mm² - cable stiffness: rigide sans emboutCircuit de puissance: connecteur 2 4…25 mm² - cable stiffness: rigide sans embout

Couple de serrage

Circuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de puissance :12 N.m - sur connecteur - avec tournevis plat Ø 6 à Ø 8 mmCircuit de puissance :12 N.m - sur connecteur hexagonal tête de vis4 mmCircuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2

Composition contact auxiliaire

1 NO + 1 NF

Type de contacts auxiliaires

type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1

Fréquence circuit signalisation

25...400 Hz

Tension de commutation minimale

17 V for

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	106
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Pas d'opérations particulières de recyclage requises
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
