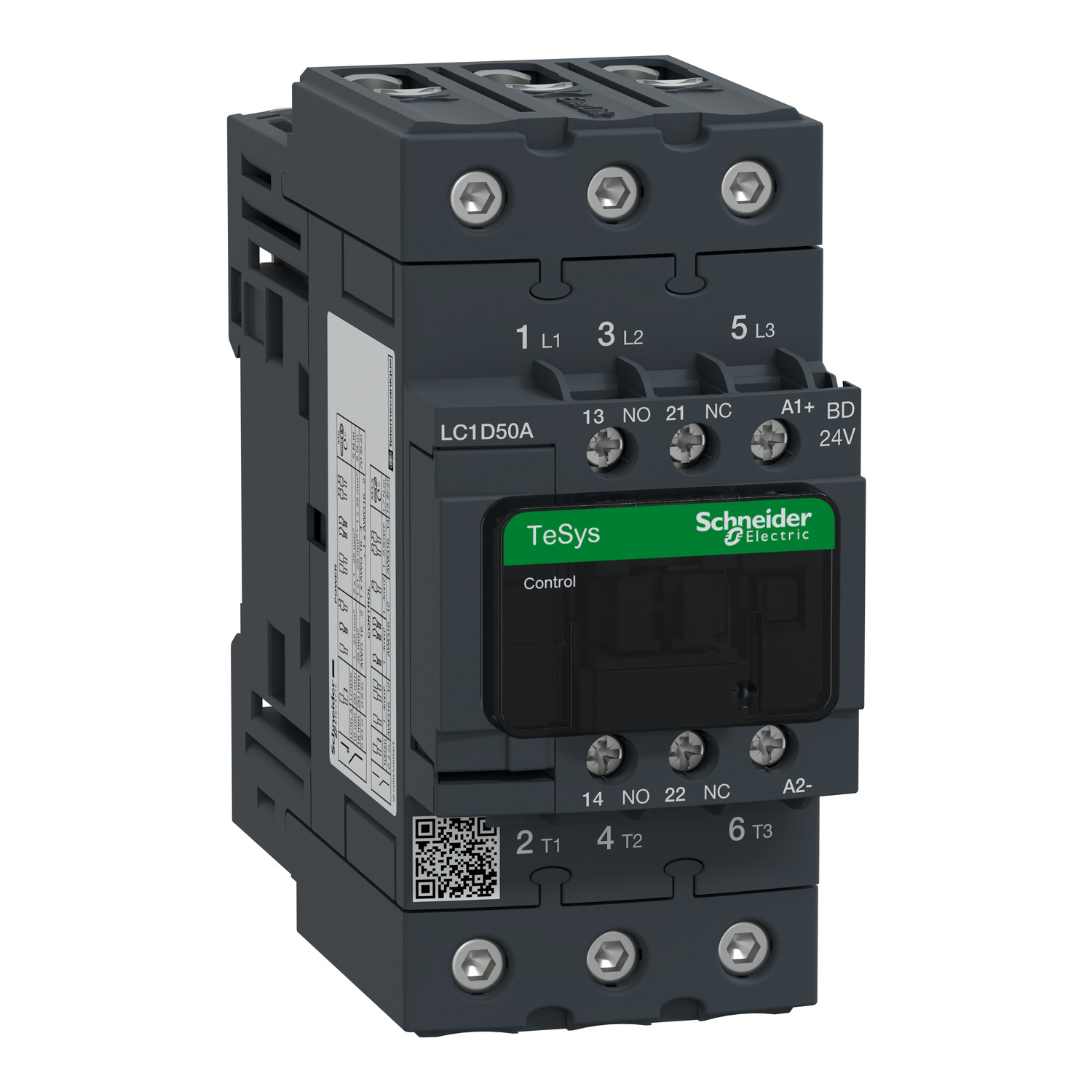

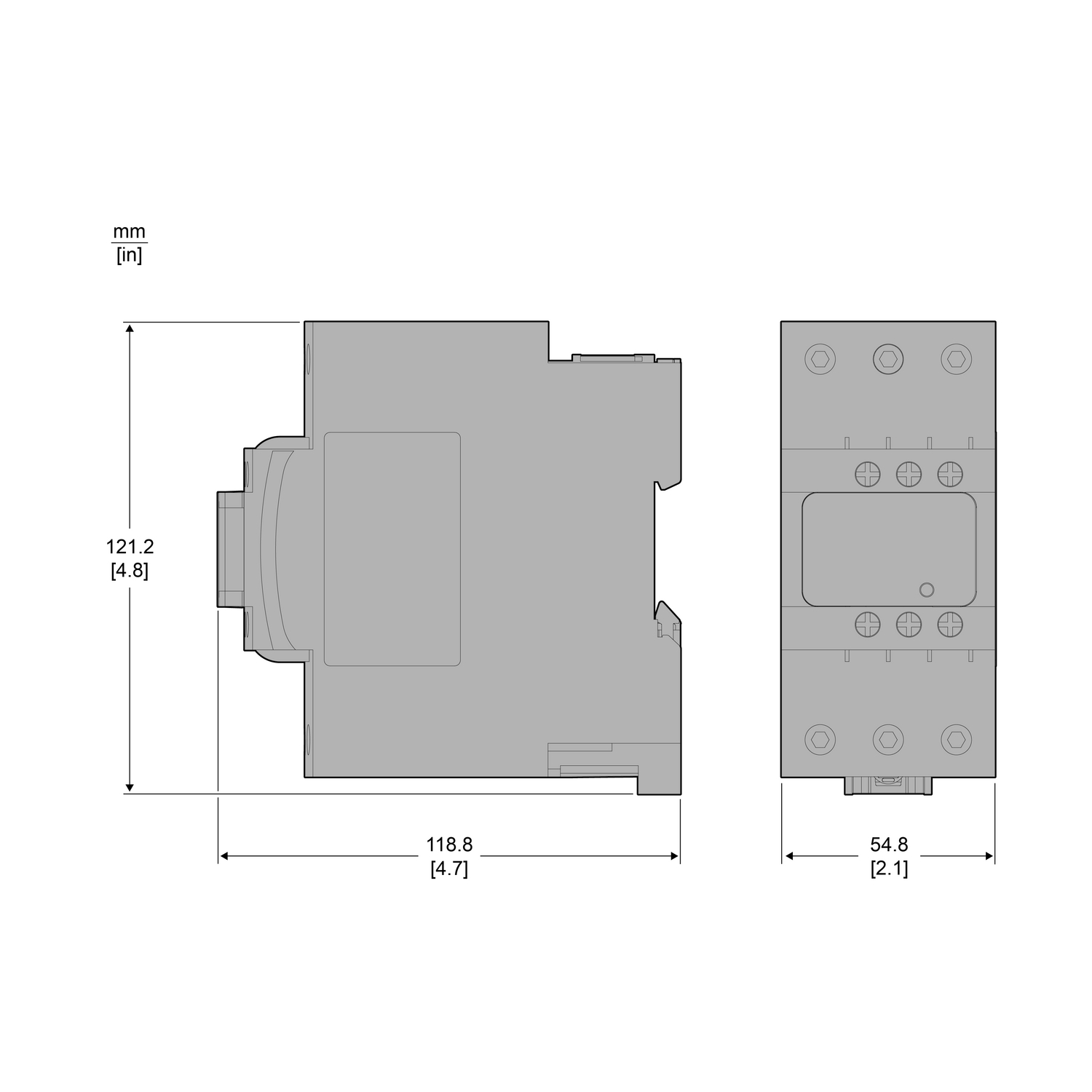

Principales

Gamme	TeSysTeSys Deca
Gamme de produit	TeSys Deca
Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Charge résistiveCommande moteur
Catégorie d'emploi	AC-4AC-1AC-3AC-3e
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance:<= 690 V CA 25...400 HzCircuit de puissance:<= 300 V CC
[Ie] courant assigné d'emploi	50 A (at<60 °C) at<= 440 V CA AC-3 for circuit de puissance80 A (at<60 °C) at<= 440 V CA AC-1 for circuit de puissance50 A (at<60 °C) at<= 440 V CA AC-3e for circuit de puissance
[Uc] Tension de contrôle de commande	24 V CC

Complémentaires

Puissance moteur kW

15 kW at 220/230 V CA 50/60 Hz (AC-3)22 kW at 380/400 V CA 50/60 Hz (AC-3)25 kW at 415 V CA 50/60 Hz (AC-3)30 kW at 440 V CA 50/60 Hz (AC-3)30 kW at 500 V CA 50/60 Hz (AC-3)33 kW at 660/690 V CA 50/60 Hz (AC-3)15 kW at 220/230 V CA 50/60 Hz (AC-3e)22 kW at 380/400 V CA 50/60 Hz (AC-3e)25 kW at 415 V CA 50/60 Hz (AC-3e)30 kW at 440 V CA 50/60 Hz (AC-3e)30 kW at 500 V CA 50/60 Hz (AC-3e)33 kW at 660/690 V CA 50/60 Hz (AC-3e)11 kW at 400 V CA 50/60 Hz (AC-4)

Puissance moteur HP (UL / CSA)

3 hp at 115 V CA 50/60 Hz for monophasé motors7,5 hp at 230/240 V CA 50/60 Hz for monophasé motors15 hp at 200/208 V CA 50/60 Hz for 3 phases motors15 hp at 230/240 V CA 50/60 Hz for 3 phases motors40 hp at 460/480 V CA 50/60 Hz for 3 phases motors40 hp at 575/600 V CA 50/60 Hz for 3 phases motors

Code de compatibilité

LC1D

Composition des contacts pôle puissance

3 NO

Fréquence

Avec

[Ith] courant thermique conventionnel

10 A (at 60 °C) for circuit de signalisation80 A (at 60 °C) for circuit de puissance

Pouvoir nominal d'enclenchement Irms

140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1900 A at 440 V for circuit de puissance conforming to CEI 60947

Pouvoir assigné de coupure

900 A at 440 V for circuit de puissance conforming to CEI 60947

[Icw] courant assigné de courte durée admissible

400 A 40 °C - 10 s for circuit de puissance810 A 40 °C - 1 s for circuit de puissance84 A 40 °C - 10 min for circuit de puissance208 A 40 °C - 1 min for circuit de puissance100 A - 1 s for circuit de signalisation120 A - 500 ms for circuit de signalisation140 A - 100 ms for circuit de signalisation

Calibre du fusible à associer

10 A gG for circuit de signalisation conforming to CEI 60947-5-1100 A gG at<= 690 V coordination type 1 for circuit de puissance100 A gG at<= 690 V coordination type 2 for circuit de puissance

Impédance moyenne

1,5 mOhm - Ith 80 A 50 Hz for circuit de puissance

Puissance dissipée par pôle

3,7 W AC-39,6 W AC-13,7 W AC-3e

[Ui] tension assignée d'isolement

Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifiéCircuit de puissance: 690 V se conformer à CEI 60947-4-1

Catégorie de surtension

III

Degré de pollution

[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à CEI 60947

Niveau de fiabilité de sécurité

B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

Durée de vie mécanique

10 Mcycles

Durée de vie électrique

1,45 Mcycles 50 A AC-3 à Ue<= 440 V0,5 Mcycles 80 A AC-1 à Ue<= 440 V1,45 Mcycles 50 A AC-3e à Ue<= 440 V

Type de circuit de commande

CC standard

Technologie bobine

Suppresseur à diode de limite de crête bidirectionnel incorporé

Plage de tension du circuit de commande

0,1 à 0,3 Uc (-40…70 °C):perte de niveau CC0,75...1,25 Uc (-40…60 °C):opérationnel CC1...1,25 Uc (60…70 °C):opérationnel CC

Puissance d'appel en W

19 W (à 20 °C)

Consommation moyenne au maintien en W

7,4 W à 20 °C

Temps de fonctionnement

50 ±15 % ms fermeture16…24 ms ouverture

Constante de temps

34 ms

Vitesse de commande maximale

3600 cyc/h à 60 °C

Mode de raccordement

Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 1 1…35 mm² - cable stiffness: flexible sans emboutCircuit de puissance: borniers à vis-étrier 2 1…25 mm² - cable stiffness: flexible sans emboutCircuit de puissance: borniers à vis-étrier 1 1…35 mm² - cable stiffness: flexible avec emboutCircuit de puissance: borniers à vis-étrier 2 1…25 mm² - cable stiffness: flexible avec emboutCircuit de puissance: borniers à vis-étrier 1 1…35 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 2 1…25 mm² - cable stiffness: rigide sans embout

Couple de serrage

Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de puissance :8 N.m - sur connecteurs à vis BTR EverLink - câble 25…35 mm² hexagonal tête de vis4 mmCircuit de puissance :5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm² hexagonal tête de vis4 mmCircuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2

Composition contact auxiliaire

1 NO + 1 NF

Type de contacts auxiliaires

type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conform

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	89
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
