Principales

Gamme	TeSys
Gamme de produit	TeSys Deca

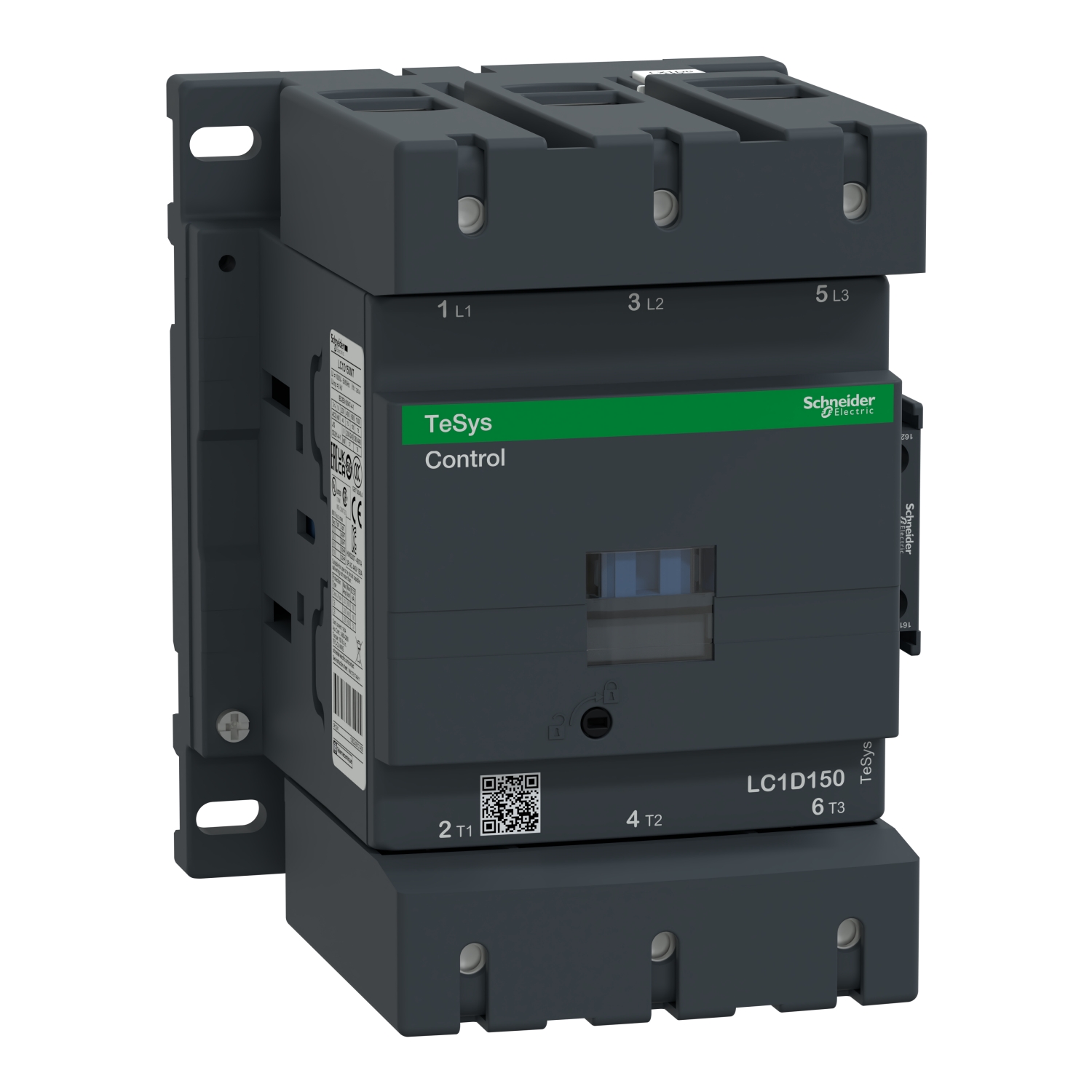

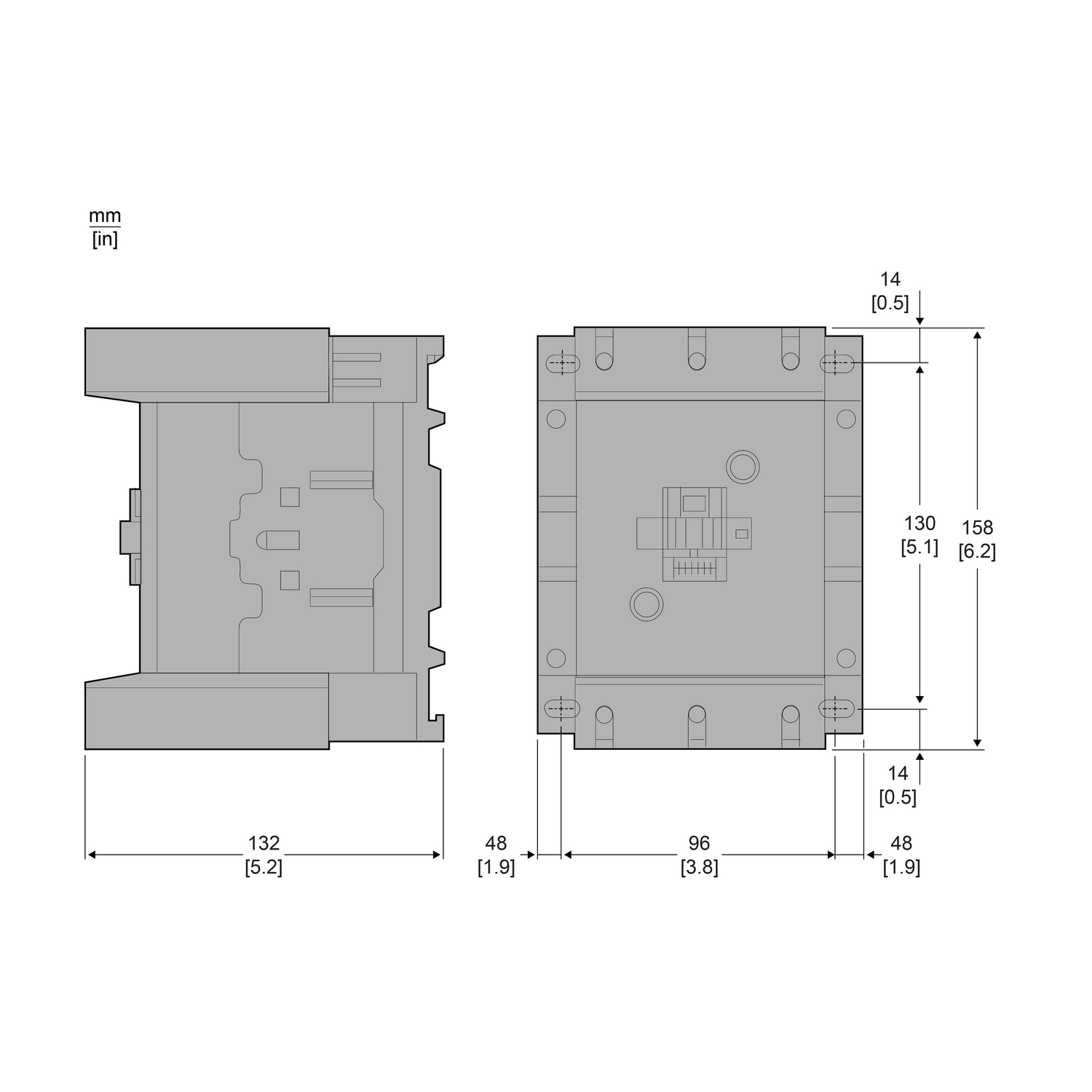

Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Commande moteurCharge résistive
Catégorie d'emploi	AC-3AC-4AC-1AC-3e
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance:<= 1000 V CA 25...400 HzCircuit de puissance:<= 300 V CC
[Ie] courant assigné d'emploi	200 A (at<60 °C) at<= 440 V CA AC-1 for circuit de puissance150 A (at<60 °C) at<= 440 V CA AC-3 for circuit de puissance150 A (at<60 °C) at<= 440 V CA AC-3e for circuit de puissance
[Uc] Tension de contrôle de commande	220 V CA 50/60 Hz

Complémentaires

Puissance moteur kW

40 kW at 220...230 V CA 50/60 Hz (AC-3)75 kW at 380...400 V CA 50/60 Hz (AC-3)80 kW at 415...440 V CA 50/60 Hz (AC-3)90 kW at 500 V CA 50/60 Hz (AC-3)100 kW at 660...690 V CA 50/60 Hz (AC-3)75 kW at 1000 V CA 50/60 Hz (AC-3)22 kW at 400 V CA 50/60 Hz (AC-4)40 kW at 220...230 V CA 50/60 Hz (AC-3e)75 kW at 380...400 V CA 50/60 Hz (AC-3e)80 kW at 415...440 V CA 50/60 Hz (AC-3e)90 kW at 500 V CA 50/60 Hz (AC-3e)100 kW at 660...690 V CA 50/60 Hz (AC-3e)75 kW at 1000 V CA 50/60 Hz (AC-3e)

Puissance moteur HP (UL / CSA)

40 hp at 200/208 V CA 50/60 Hz for 3 phases motors50 hp at 230/240 V CA 50/60 Hz for 3 phases motors100 hp at 460/480 V CA 50/60 Hz for 3 phases motors125 hp at 575/600 V CA 50/60 Hz for 3 phases motors

Code de compatibilité

LC1D

Composition des contacts pôle puissance

3 NO

Fréquence

Avec

[Ith] courant thermique conventionnel

200 A (at 60 °C) for circuit de puissance

Pouvoir nominal d'enclenchement Irms

140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-11660 A at 440 V for circuit de puissance conforming to CEI 60947

Pouvoir assigné de coupure

1400 A at 440 V for circuit de puissance conforming to CEI 60947

[Icw] courant assigné de courte durée admissible

250 A 40 °C - 10 min for circuit de puissance580 A 40 °C - 1 min for circuit de puissance1200 A 40 °C - 10 s for circuit de puissance1400 A 40 °C - 1 s for circuit de puissance100 A - 1 s for circuit de signalisation120 A - 500 ms for circuit de signalisation140 A - 100 ms for circuit de signalisation

Calibre du fusible à associer

10 A gG for circuit de signalisation conforming to CEI 60947-5-1315 A gG at<= 690 V coordination type 1 for circuit de puissance250 A gG at<= 690 V coordination type 2 for circuit de puissance

Impédance moyenne

0,6 mOhm - Ith 200 A 50 Hz for circuit de puissance

Puissance dissipée par pôle

24 W AC-113,5 W AC-313,5 W AC-3e

[Ui] tension assignée d'isolement

Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à CEI 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

Catégorie de surtension

III

Degré de pollution

[Uimp] tension assignée de tenue aux chocs

8 kV se conformer à CEI 60947

Niveau de fiabilité de sécurité

B10d = 684932 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 10000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

Durée de vie mécanique

8 Mcycles

Durée de vie électrique

0,85 Mcycles 150 A AC-3 à Ue<= 440 V1 Mcycles 200 A AC-1 à Ue<= 440 V0,85 Mcycles 150 A AC-3e à Ue<= 440 V

Type de circuit de commande

CA à 50/60 Hz standard

Technologie bobine

Suppresseur à diode de limite de crête bidirectionnel incorporé

Plage de tension du circuit de commande

0,3...0,5 Uc (-40…70 °C):perte de niveau CA 50/60 Hz0,8…1,15 Uc (-40…55 °C):opérationnel CA 50/60 Hz1...1,15 Uc (55…70 °C):opérationnel CA 50/60 Hz

Puissance d'appel en VA

280…350 VA 60 Hz cos phi 0,9 (at 20 °C)280…350 VA 50 Hz cos phi 0,9 (at 20 °C)

Consommation moyenne au maintien en VA

2…18 VA 60 Hz cos phi 0,9 (at 20 °C)2…18 VA 50 Hz cos phi 0,9 (at 20 °C)

Dissipation thermique

3…4,5 W at 50/60 Hz

Temps de fonctionnement

20…35 ms fermeture40...75 ms ouverture

Vitesse de commande maximale

1200 cyc/h à 60 °C

Mode de raccordement

Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…2,5 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 1 1…2,5 mm² - cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: rigide sans emboutCircuit de puissance: connecteur 1 10…120 mm² - cable stiffness: flexible sans emboutCircuit de puissance: connecteur 2 10…50 mm² - cable stiffness: flexible sans emboutCircuit de puissance: connecteur 1 10…120 mm² - cable stiffness: flexible avec emboutCircuit de puissance: connecteur 2 10…50 mm² - cable stiffness: flexible avec emboutCircuit de puissance: connecteur 1 10…120 mm² - cable stiffness: rigide sans emboutCircuit de puissance: connecteur 2 10…50 mm² - cable stiffness: rigide sans embout

Couple de serrage

Circuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de puissance :12 N.m - sur connecteur hexagonal tête de vis4 mmCircuit de commande :1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2

Composition contact auxiliaire

1 NO + 1 NF

Type de contacts auxiliaires

type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1

Fréquence circuit signalisation

25...400 Hz

Tension de commutation minimale

17 V f

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	113
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme aux dérogations
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	A530c666-91dd-4119-8d61-f1c22a361ecb
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
