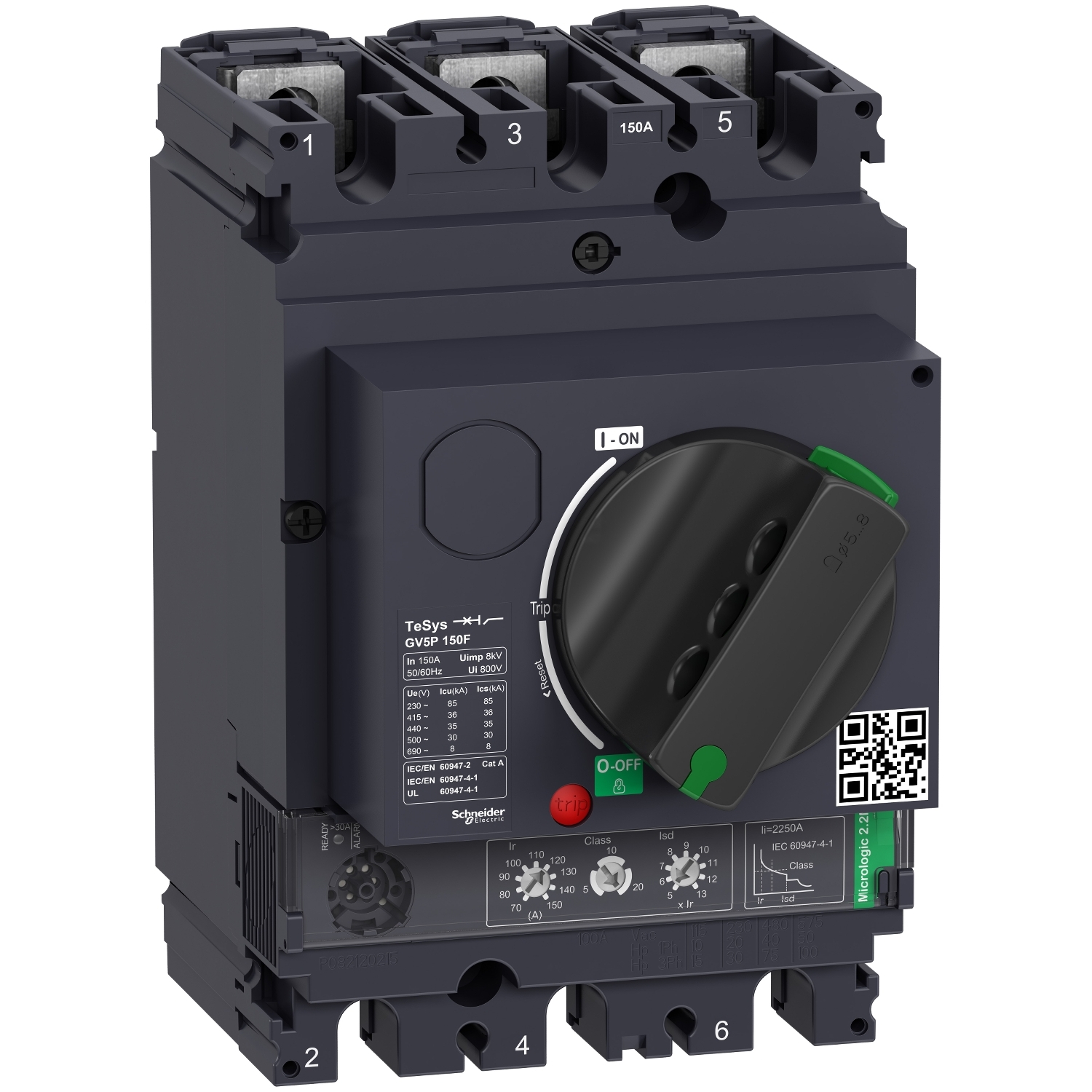

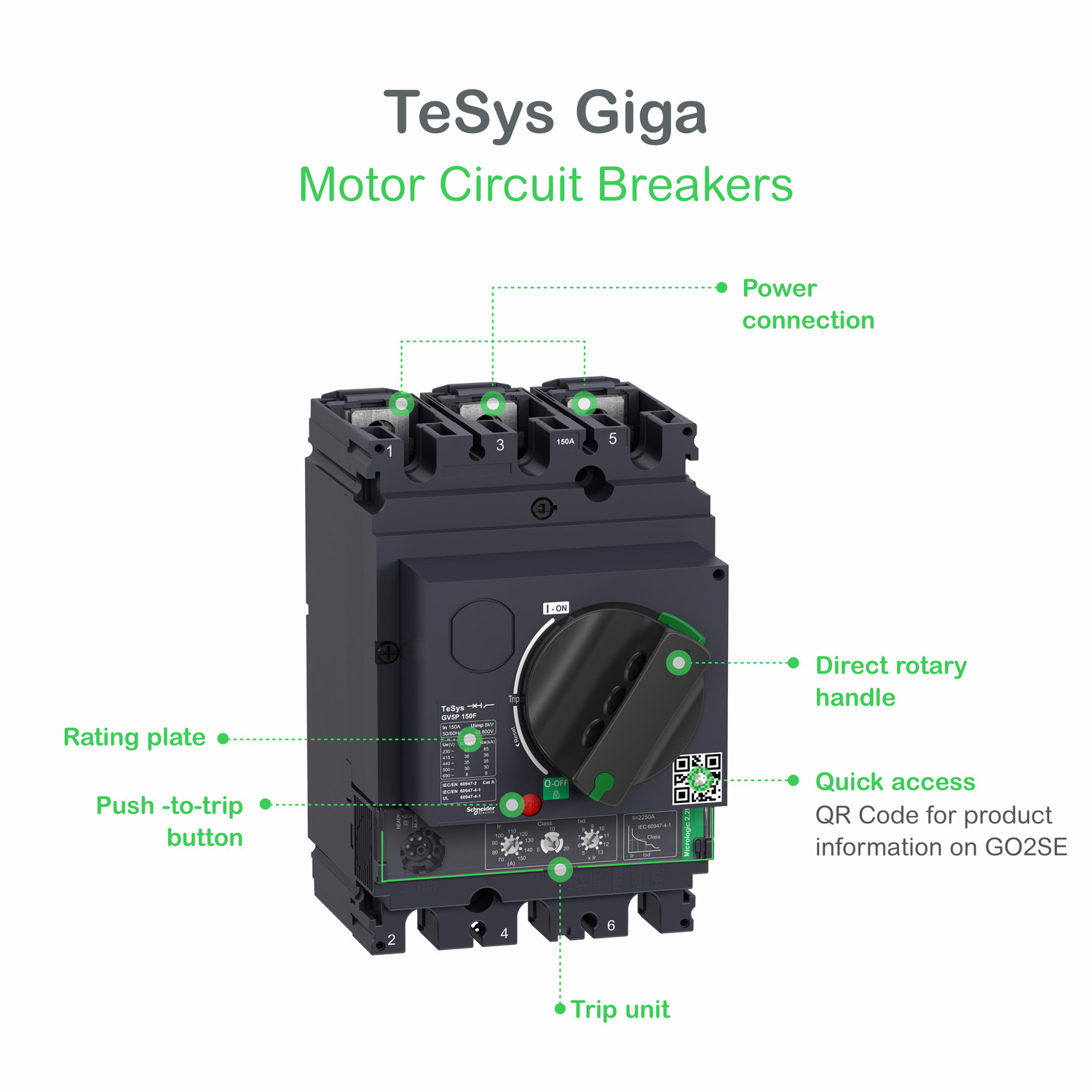

TeSys GV – disjoncteur moteur – 70 à 150A – 36kA – 3P – magnéto-thermique
Réf. : GV5P150F
5575,69 DHS
Description

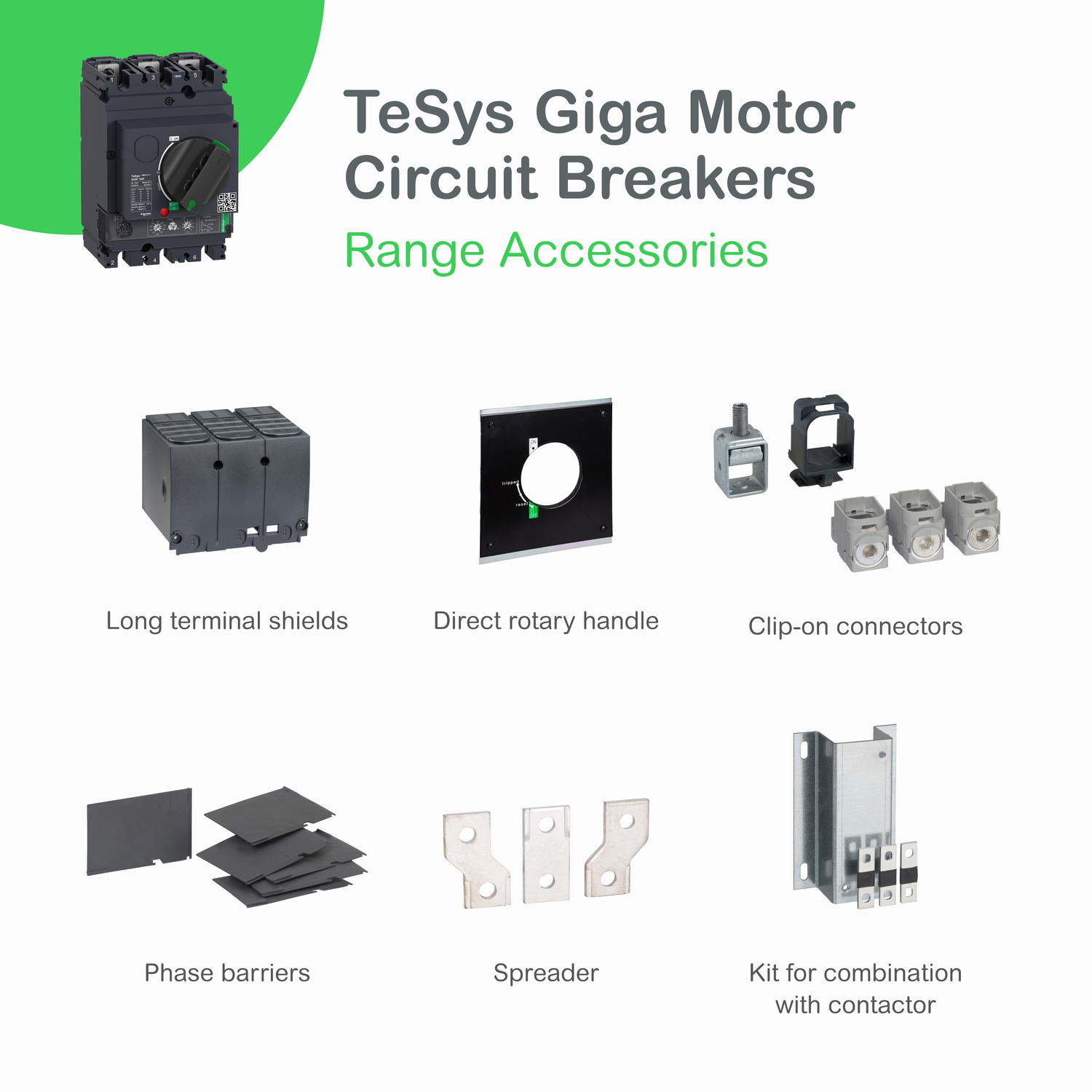

Ce disjoncteur moteur TeSys GV, 3 pôles, 150A/690V convient à la protection des moteurs 3 phases 55-75kW à 400V. », »Il offre une protection magnéto-thermique et des protections complémentaires, pouvoir de coupure 36kA, contrôle start-stop, connexion pour barres ou câbles avec cosses (connexion directe des câbles avec connecteurs additionnels). », »La protection thermique est réglable par commutateurs rotatifs entre 70 et 150A, avec une classe de déclenchement sélectionnable de 5, 10 ou 20 et une protection magnétique à 15In. », »Les protections supplémentaires à seuil de déclenchement fixe incluent la protection court retard Isd à 13Ir, la protection déséquilibre de phase et perte. », »Il met à disposition des emplacements internes pour des blocs de contacts auxiliaires supplémentaires (OF, SD) et des déclencheurs de tension (MN, MX). », »Il est certifié multi-normes (IEC, CCC, EAC, Marine).
Caractéristiques
Principales
| Gamme de produit | TeSys GV5 |
|---|---|
| Gamme | TeSys |
| Nom de l'appareil | GV5P |
| Nom du produit | TeSys GV5TeSys Giga |
| Type de produit ou équipement | Disjoncteur moteur |
| Application de l'appareil | Protection moteur |
| Technologie du déclencheur | Électronique |
Complémentaires
| Description des pôles | 3P |
|---|---|
| Catégorie d'emploi | Catégorie A se conformer à CEI 60947-2 |
| Puissance moteur kW | 55…75 kW à 400/415 V CA 50/60 Hz75…90 kW à 500 V CA 50/60 Hz90…110 kW à 660/690 V CA 50/60 Hz |
| Pouvoir de coupure | 36 kA Icu à 400/415 V CA 50/60 Hz conforme à CEI 60947-230 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-28 kA Icu à 660/690 V CA 50/60 Hz conforme à CEI 60947-2 |
| [Ics] pouvoir assigné de coupure de service en court-circuit | 100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Type de commande | Poignée rotative directe |
| [In] courant nominal | 150 A à 65 °C |
| Courant de déclenchement magnétique | 2250 A |
| [Ue] tension assignée d'emploi | 690 V CA 50/60 Hz |
| [Ui] tension assignée d'isolement | 800 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ith] courant thermique conventionnel | 150 A se conformer à CEI 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs | 8 kV |
| Puissance dissipée par pôle | 9,2 W |
| Durée de vie mécanique | 40000 cycle |
| Durée de vie électrique | 20000 cycle pour AC-3 à 400/415 V In |
| Vitesse de commande maximale | 25 cyc/h |
| Service nominal | Continu |
| "Pas" de raccordement | 35 mm sans épanouisseurs |
| Mode de raccordement | BarresCosses |
| Couple de serrage | 15 N.m M8 type de vis |
| Tenue mécanique | Vibrations: +/- 1 mm 2...13,2 Hz se conformer à CEI 60068-2-6Vibrations: 0,7 gn 13,2 à 100 Hz se conformer à CEI 60068-2-6 |
| Sensibilité à une perte de phase | Oui se conformer à CEI 60947-4-1 |
| Hauteur | 161 mm |
| Largeur | 105 mm |
| Profondeur | 155 mm |
| Poids Net | 2,4 kg |
| Couleur | Anthracite (RAL 7016) |
| Aptitude au sectionnement | Oui conforme à EN/IEC 60947-2 |
Environnement
| Normes | EN/IEC 60947-1EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
|---|---|
| Certifications du produit | IECEE CB SchemeEAC (en cours) |
| Tenue climatique | se conformer à IACS E10 |
| Tenue aux chocs IK | IK07 se conformer à CEI 62262 |
| Degré de protection IP | IP40 se conformer à CEI 60529 |
| Température ambiante pour le stockage | -50…85 °C |
| Tenue au feu | 960 °C se conformer à CEI 60947-1 |
| Altitude de fonctionnement | 5000 m |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 19,100 cm |
| Largeur de l'emballage 1 | 11,800 cm |
| Longueur de l'emballage 1 | 17,000 cm |
| Poids de l'emballage (Kg) | 2,083 kg |
| Type d'emballage 2 | S04 |
| Nb produits dans l'emballage 2 | 6 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 40,000 cm |
| Longueur de l'emballage 2 | 60,000 cm |
| Poids de l'emballage 2 | 13,196 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 169 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | B82c98c5-1228-42d6-959b-58bfb6c14066 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
