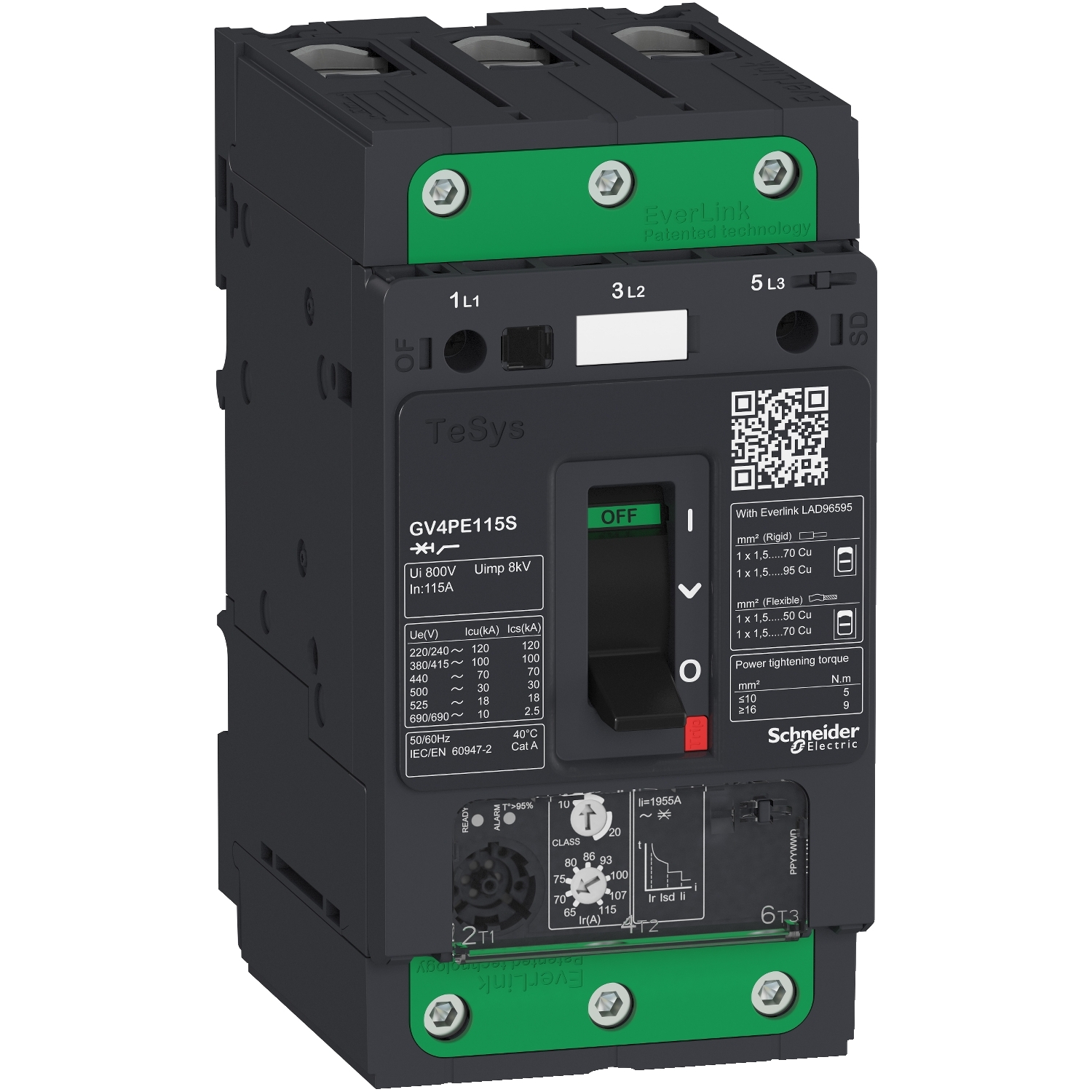

TeSys GV – disjoncteur magnéto-thermique – In 115A – 25kA – Everlink
Réf. : GV4PE115B
4745,81 DHS
Description

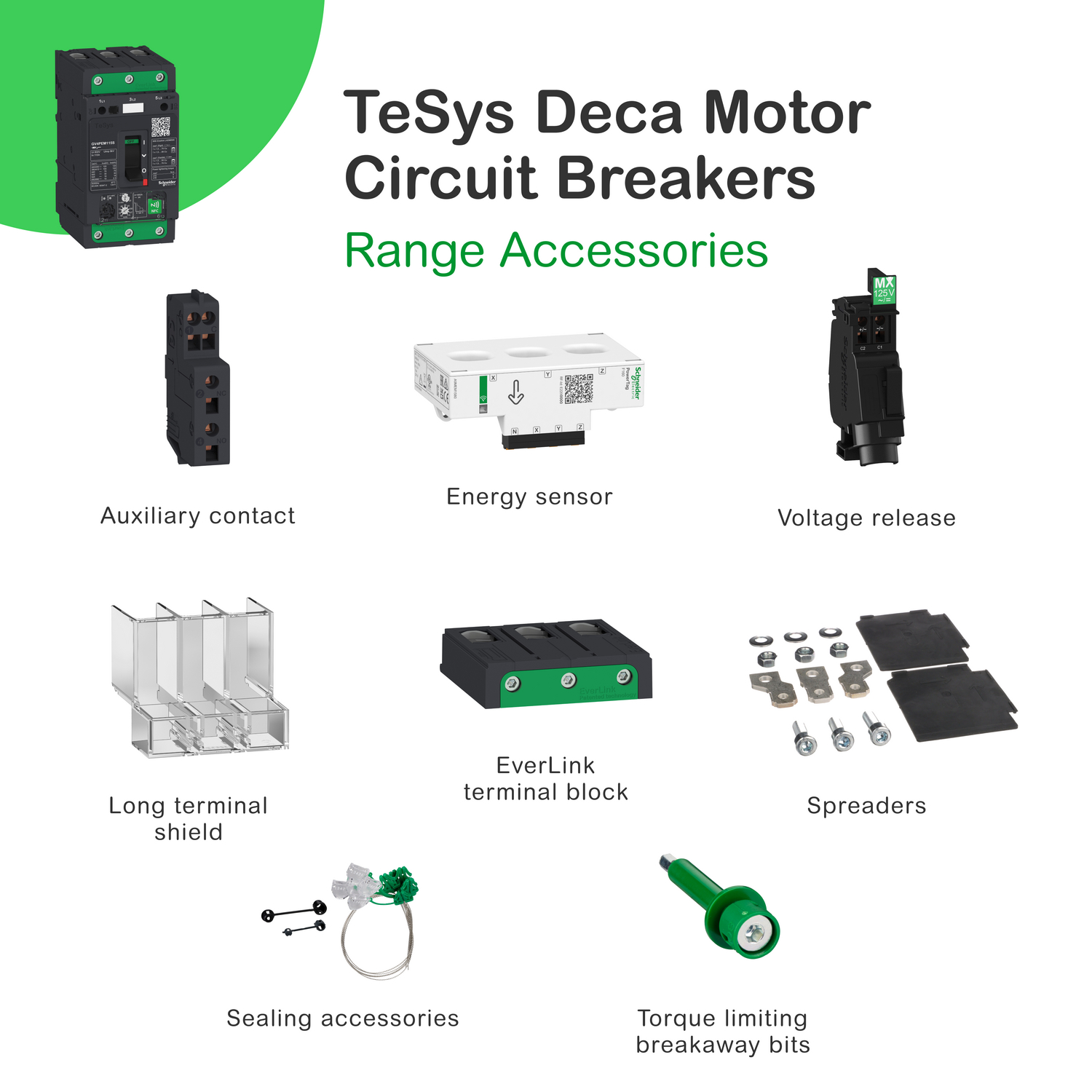

Disjoncteur moteur TeSys GV, 3 pôles (3P), 115 A/690 V, pour la protection des moteurs 3 phases 37-55kW@400V. », »Il offre une protection magnéto-thermique et des fonctions de protection moteur supplémentaires, un pouvoir de coupure Icu 25kA@400V, une commande marche/arrêt par maneton, un raccordement par bornier à vis Everlink BTR. », »Protection thermique réglable par commutateurs rotatifs avec un courant de réglage Ir dans la plage 65-115 A et une classe de déclenchement sélectionnable 10 ou 20, protection magnétique à 17 In. », »Les protections supplémentaires ont un seuil de déclenchement fixe et incluent la protection Court retard Isd à 13 Ir, la protection Déséquilibre de phase et perte, la protection Terre. », »Il met à disposition des emplacements internes pour des blocs de contacts auxiliaires supplémentaires (OF, SD) et des déclencheurs de tension (MN, MX). », »Certifié multi-normes (IEC, UL, CSA, CCC, EAC, Marine, ATEX).
Caractéristiques
Principales
| Gamme de produit | TeSys GV4 |
|---|---|
| Gamme | TeSys Deca |
| Nom de l'appareil | GV4PE |
| Nom du produit | TeSys GV4 |
| Type de produit ou équipement | Disjoncteur moteur |
| Application de l'appareil | Protection moteur |
| Technologie du déclencheur | ÉlectroniqueThermique-magnétique |
Complémentaires
| Description des pôles | 3P |
|---|---|
| Catégorie d'emploi | Catégorie A se conformer à CEI 60947-2AC-3 se conformer à CEI 60947-4-1 |
| Position de fonctionnement | Toutes positions |
| Puissance moteur kW | 37 kW à 400...415 V CA 50/60 Hz45 kW à 400...415 V CA 50/60 Hz55 kW à 400...415 V CA 50/60 Hz45 kW à 500 V CA 50/60 Hz55 kW à 500 V CA 50/60 Hz75 kW à 500 V CA 50/60 Hz75 kW à 660...690 V CA 50/60 Hz90 kW à 660...690 V CA 50/60 Hz110 kW à 660...690 V CA 50/60 Hz |
| Pouvoir de coupure | 50 kA Icu à 220...240 V CA 50/60 Hz conforme à CEI 60947-225 kA Icu à 380...415 V CA 50/60 Hz conforme à CEI 60947-220 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-210 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-235 kA à 208Y/120 V CA 50/60 Hz conforme à UL 6094735 kA à 240 V CA 50/60 Hz conforme à UL 6094718 kA à 480Y/277 V CA 50/60 Hz conforme à UL 6094714 kA à 600Y/347 V CA 50/60 Hz conforme à UL 60947 |
| Type de commande | Par maneton |
| [In] courant nominal | 115 A |
| Courant de déclenchement magnétique | 1955 A |
| [Ue] tension assignée d'emploi | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ui] tension assignée d'isolement | 800 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ith] courant thermique conventionnel | 115 A se conformer à CEI 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs | 8 kV se conformer à CEI 60947-2 |
| Puissance dissipée par pôle | 4,6 W |
| Durée de vie mécanique | 40000 cycle |
| Durée de vie électrique | 10000 cycle pour AC-3 à 440 V In/25000 cycle pour AC-3 à 440 V In |
| Vitesse de commande maximale | 25 cyc/h |
| Service nominal | Continu se conformer à CEI 60947-4-1 |
| Mode de raccordement | Connecteurs à vis BTR EverLink (haut) 1 câble(s) 1,5…70 mm² - rigideConnecteurs à vis BTR EverLink (haut) 1 câble(s) 1,5…50 mm² - flexibleConnecteurs à vis BTR EverLink (bas) 1 câble(s) 2,5…95 mm² - rigideConnecteurs à vis BTR EverLink (bas) 1 câble(s) 2,5…70 mm² - flexible |
| Couple de serrage | 9 N.m pour câble 16…95 mm²5 N.m pour câble 1,5…10 mm² |
| Tenue mécanique | Vibrations: +/- 1 mm 2...13,2 Hz se conformer à CEI 60068-2-6Vibrations: 0,7 gn 13,2 à 100 Hz se conformer à CEI 60068-2-6Chocs: 15 gn 11 ms se conformer à CEI 60068-2-27 |
| Sensibilité à une perte de phase | Oui se conformer à CEI 60947-4-1 |

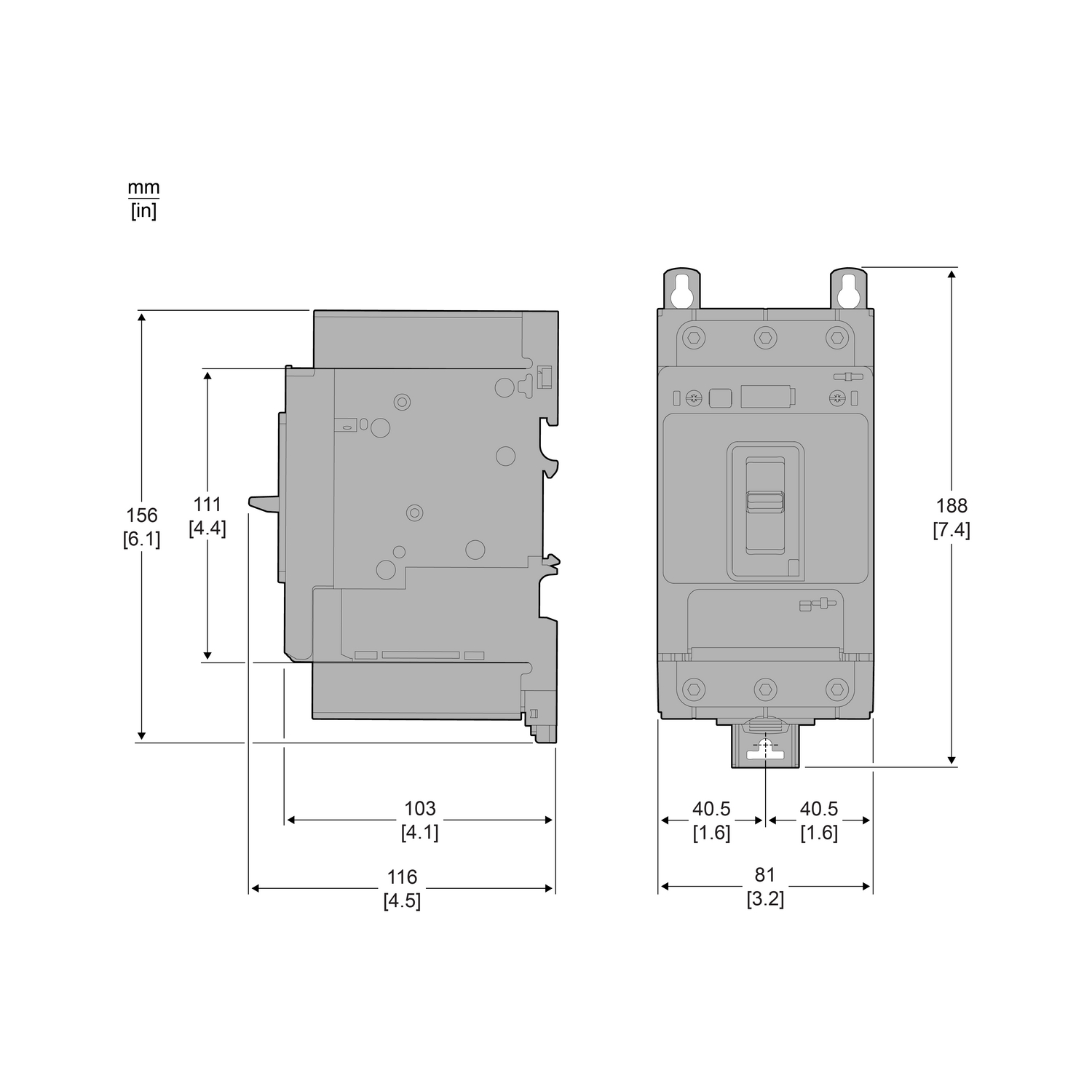

| Hauteur | 155 mm |
| Largeur | 81 mm |
| Profondeur | 116 mm |
| Poids Net | 1,45 kg |
| Couleur | Gris (RAL 7016) |
| Aptitude au sectionnement | Oui conforme à CEI 60947-1 |
Environnement
| Normes | CSA C22.2 No 60947-4-1UL 60947-4-1EN/IEC 60947-4-1EN/IEC 60947-2 |
|---|---|
| Certifications du produit | CEIULCSACCCEACATEXEU-RO MR |
| Tenue climatique | se conformer à IACS E10 |
| Tenue aux chocs IK | IK07 se conformer à CEI 62262 |
| Degré de pollution | 3 |
| Degré de protection IP | IP40 se conformer à CEI 60529 |
| Température ambiante pour le stockage | -50…85 °C |
| Tenue au feu | 960 °C se conformer à CEI 60947-1 |
| Altitude de fonctionnement | 5000 m |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 17,000 cm |
| Largeur de l'emballage 1 | 11,000 cm |
| Longueur de l'emballage 1 | 22,000 cm |
| Poids de l'emballage (Kg) | 1,619 kg |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 5 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 8,495 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 90 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 1b259a2c-3a3c-401a-acdd-f0837efd4018 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit avec composants plastiques sans halogènes |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
