TeSys GB2-CD – disjoncteur pour circuit de contrôle – 6A – 1P+N – 1d
Réf. : GB2CD12
380,34 DHS
Description
Ce disjoncteur TeSys GB, 2 pôles (1P+N), 6A/250V IEC/277V UL convient à la protection des circuits de contrôle des équipements industriels. », »Il offre une protection magnéto-thermique avec un niveau de déclenchement magnétique à 83A (13 In) et un pouvoir de coupure Icu 1.5kA à 240V. », »Il peut également être utilisé pour la protection de charges CC jusqu’à 6A/48V DC-13 avec un pouvoir de coupure Icu 1.5kA à 24V. », »Il est compact (largeur 30mm), se monte sur rail DIN 35mm. La commande se fait par maneton (marche/arrêt garantie 8000 cycles). », »Le lot comprend 3 unités. », »Il est certifié multi-normes (IEC, UL, CSA).
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Nom du produit | TeSys GB2 |
| Nom de l'appareil | GB2 |
| Type de produit ou équipement | Disjoncteur |
| Application de l'appareil | Contrôle |
| Description des pôles | 1P + N |
| Type de réseau | CA/CC |
| Catégorie d'emploi | Catégorie A se conformer à CEI 60947-2DC-12 se conformer à CEI 60947-5-1DC-13 se conformer à CEI 60947-5-1 |
| Fréquence du réseau | 50/60 Hz se conformer à CEI 60947-2 |
| Pouvoir de coupure | 1,5 kA Icu à 230/240 V CA 50/60 Hz conforme à CEI 60947-2 |
| [Ics] pouvoir assigné de coupure de service en court-circuit | 75 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Technologie du déclencheur | Thermique-magnétique |
| Courant de déclenchement magnétique | 83 A |
Complémentaires
| Mode d'installation | Par clips |
|---|---|
| Support de montage | PlatineRail |
| Position de montage | HorizontalVerticale |
| Type de commande | Par maneton |
| [In] courant nominal | 6 A |
| [Ue] tension assignée d'emploi | 250 V CA 50/60 Hz se conformer à CEI 60947-2277 V CA 60 Hz se conformer à CSA C22.2 No 235277 V CA 60 Hz se conformer à UL 107748 V CC |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à CEI 60947-2 |
| Puissance dissipée par pôle | 2 W |
| Durée de vie mécanique | 8000 cycle |
| Durée de vie électrique | 8000 cycle |
| Mode de raccordement | Connecteur 1 câble(s) 0,75…6 mm²rigide sans emboutConnecteur 2 câble(s) 0,75…4 mm²rigide sans emboutConnecteur 1 câble(s) 0,75…4 mm²flexible avec emboutConnecteur 2 câble(s) 0,75…2,5 mm²flexible avec embout |
| Couple de serrage | 1,2 N.m sur connecteur |
| Tenue mécanique | Chocs: 22 Gn pour 20 ms se conformer à CEI 60068-2-27Vibrations: 5 Gn, 5...110 Hz se conformer à CEI 60068-2-6 |
| Quantité par lot | Lot de 6 |
| Pas de 9 mm | 2 |

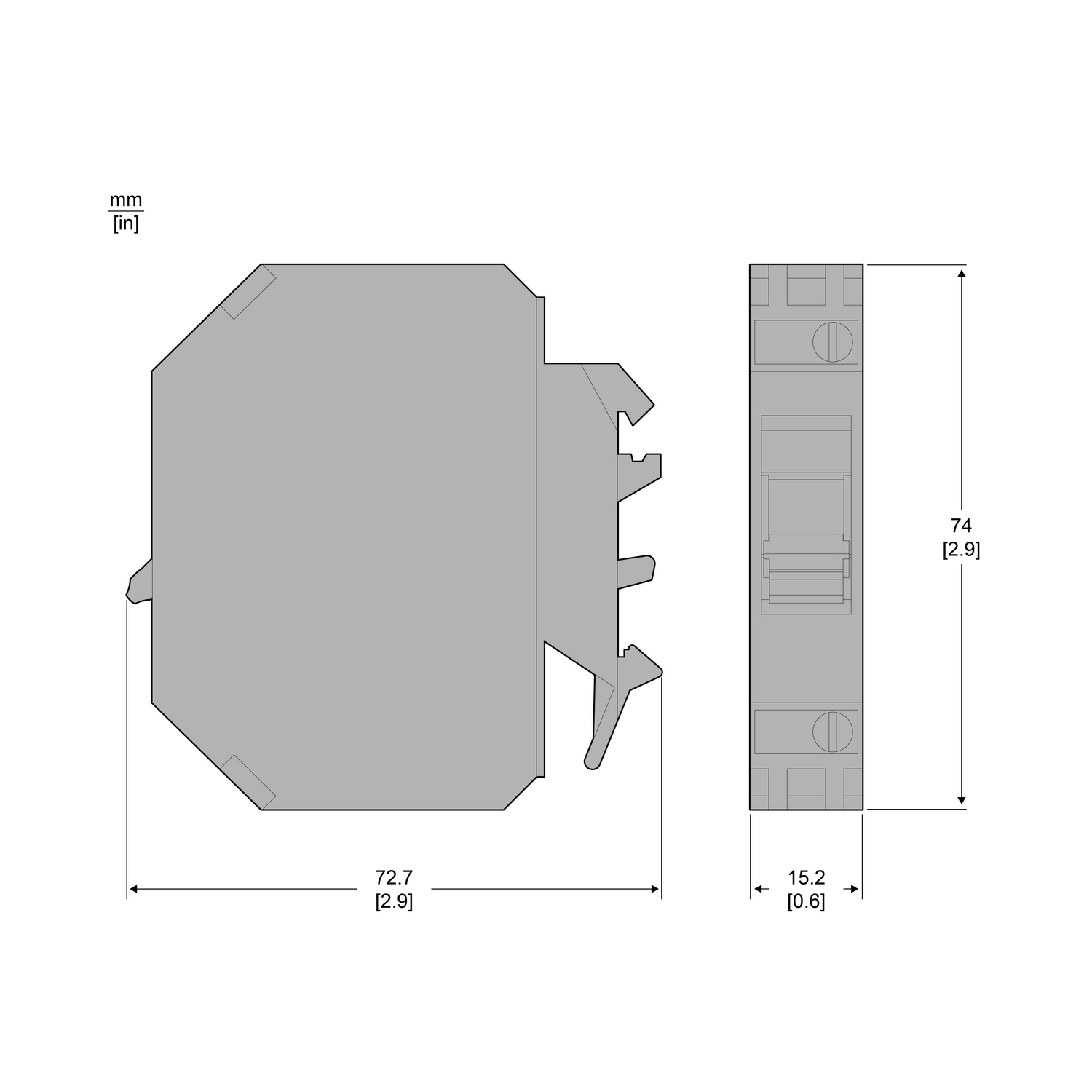

| Hauteur | 74 mm |
| Largeur | 15 mm |
| Profondeur | 67 mm |
| Poids Net | 0,07 kg |
Environnement
| Normes | EN/IEC 60947-1EN/IEC 60947-2CSA C22.2 No 235UL 1077 |
|---|---|
| Certifications du produit | ULCSA |
| Traitement de protection | TC |
| Degré de protection IP | IP20 se conformer à CEI 60529 |
| Température de l'air ambiant en fonctionnement | -20…60 °C |
| Température ambiante pour le stockage | -40…80 °C |
| Tenue au feu | 960 °C se conformer à CEI 60695-2-1 |
| Altitude de fonctionnement | 3000 m |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 1,500 cm |
| Largeur de l'emballage 1 | 6,800 cm |
| Longueur de l'emballage 1 | 7,300 cm |
| Poids de l'emballage (Kg) | 60,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 6 |
| Hauteur de l'emballage 2 | 7,500 cm |
| Largeur de l'emballage 2 | 9,500 cm |
| Longueur de l'emballage 2 | 8,000 cm |
| Poids de l'emballage 2 | 387,000 g |
| Type d'emballage 3 | S02 |
| Nb produits dans l'emballage 3 | 72 |
| Hauteur de l'emballage 3 | 15,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 4,886 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 3 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit avec composants plastiques sans halogènes |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
