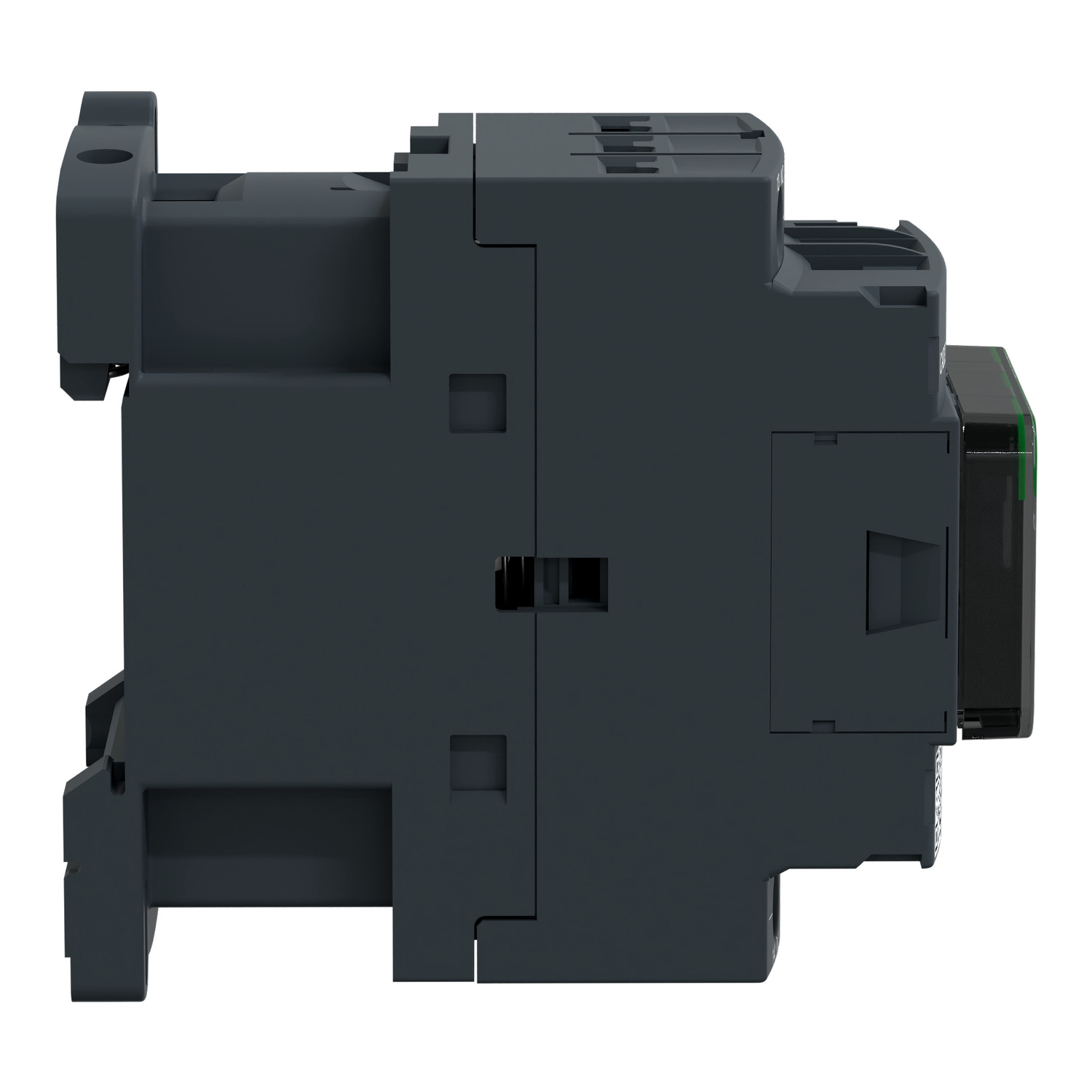

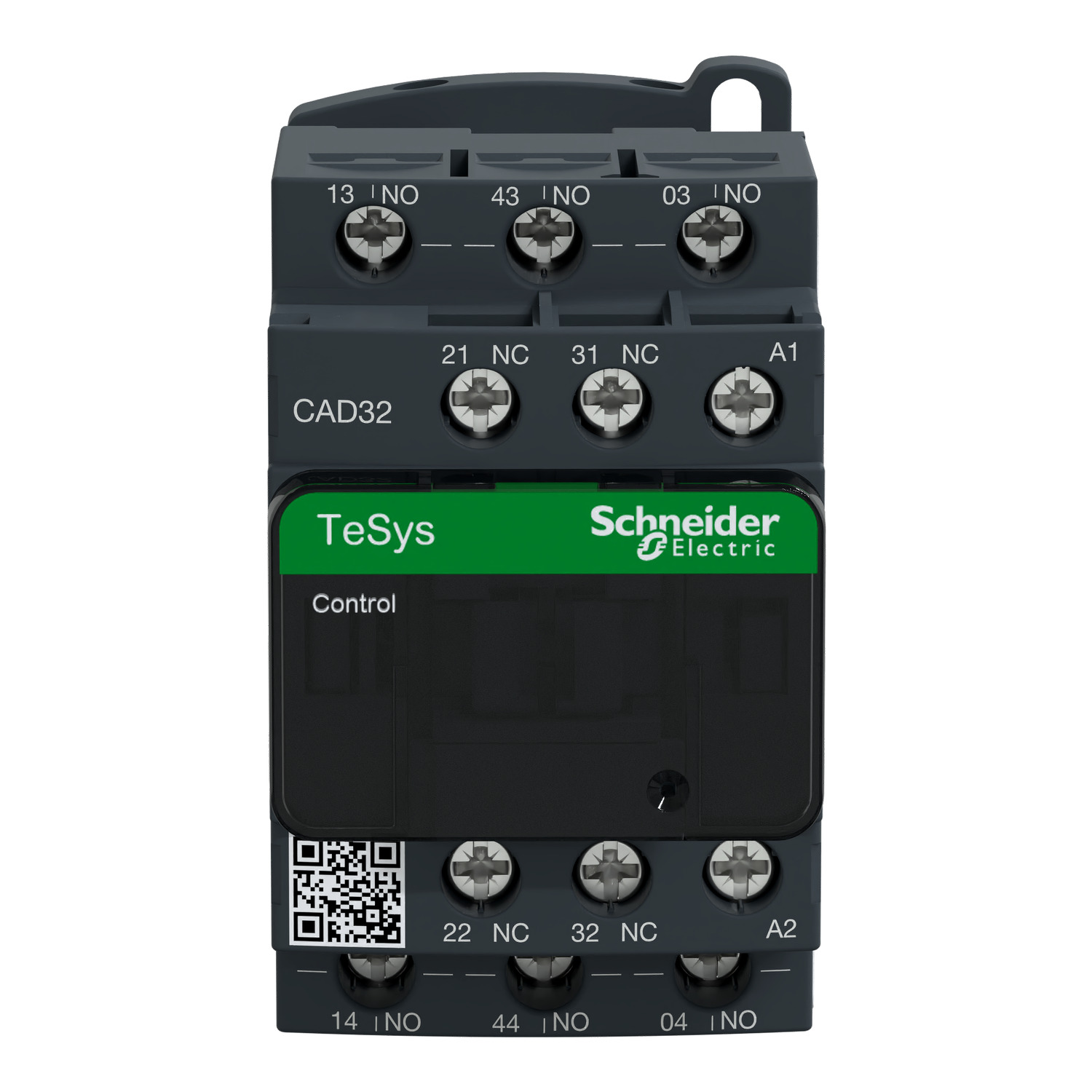

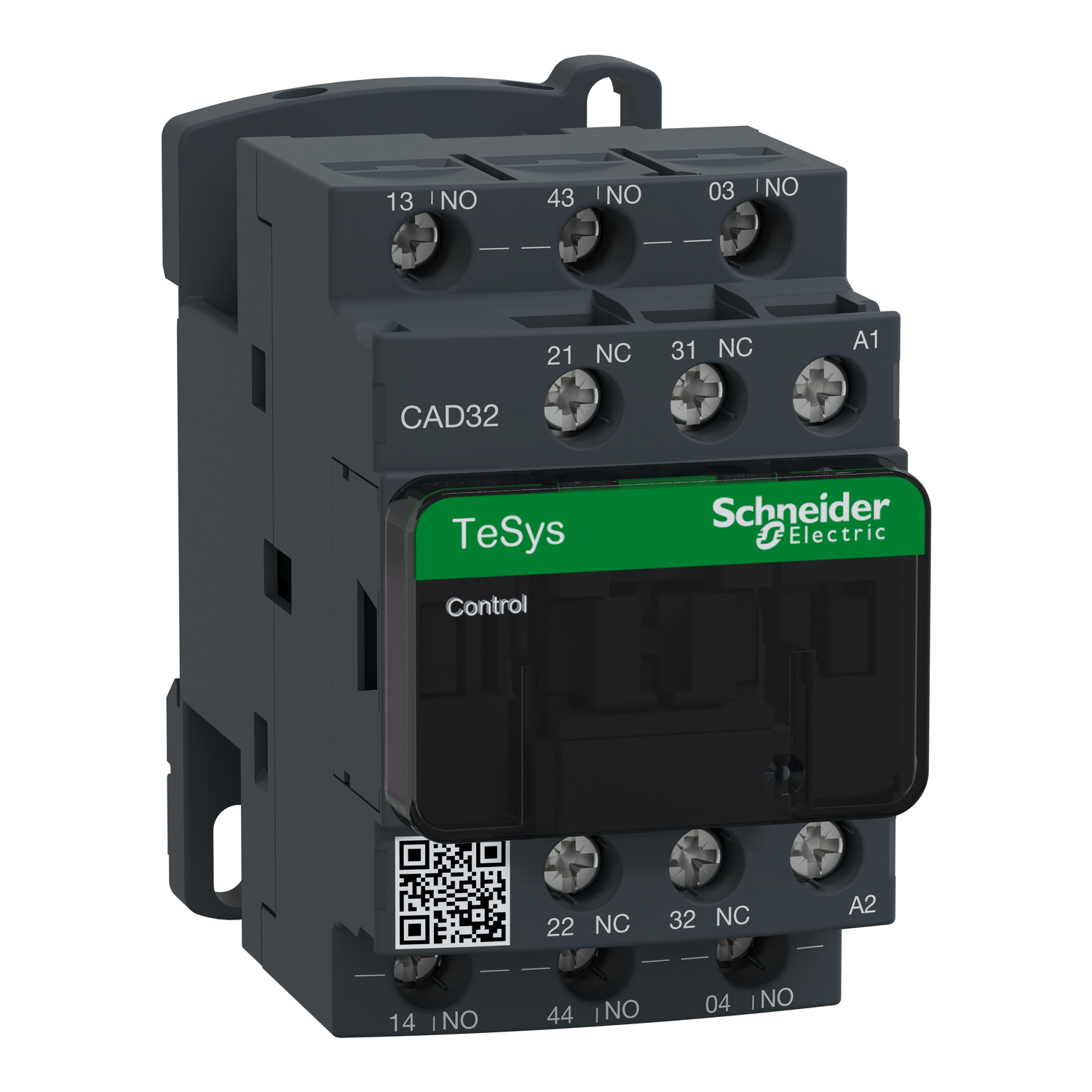

TeSys CAD32 – contacteur – 3F+2O – instantané – 10A – 110Vca
Réf. : CAD32F7
319,31 DHS
Description
Relais de contrôle TeSys D, 5 contacts (3NO + 2NF), 10A / 690V, pour le contrôle des charges électromagnétiques AC-15 / DC-13″, »Il fournit un circuit de commande 110V CA 50/60Hz, une connexion par bornes à vis-étrier », »Pour des cadences de fonctionnement élevées jusqu’à 180 cycles / min et une température ambiante de -40 / + 60 ° C, il offre une fiabilité et une durabilité élevées », »Compact (largeur 45 mm), à clipser sur rail DIN 35 mm ou fixation par vis », »Certifié multi normes (CEI, UL, CSA, CCC, EAC, Marine).
Caractéristiques
Principales
| Gamme | TeSysTeSys Deca |
|---|---|
| Nom du produit | TeSys CAD |
| Type de produit ou équipement | Contrôle relais |
| Nom de l'appareil | CAD |
| Application du contacteur | Circuit de commande |
Complémentaires
| Catégorie d'emploi | AC-15AC-14DC-13 |
|---|---|
| Composition des contacts de pôles | 3 NO + 2 NF |
| [Ue] tension assignée d'emploi | <= 690 V CA 25...400 Hz |
| Type de circuit de commande | CA à 50/60 Hz |
| [Uc] tension circuit de commande | 110 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947 |
| [Ith] courant thermique conventionnel | 10 A (at 60 °C) |
| Pouvoir nominal d'enclenchement Irms | 140 A CA se conformer à CEI 60947-5-1250 A CC se conformer à CEI 60947-5-1 |
| [Icw] courant assigné de courte durée admissible | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Calibre du fusible à associer | 10 A gG conforming to CEI 60947-5-1 |
| [Ui] tension assignée d'isolement | 600 V UL certifié600 V CSA certifié690 V se conformer à CEI 60947-5-1 |
| Support de montage | RailPlatine |
| Mode de raccordement | Borniers à vis-étrier 1 câble(s) 1…4 mm²flexible sans emboutBorniers à vis-étrier 2 câble(s) 1…4 mm²flexible sans emboutBorniers à vis-étrier 1 câble(s) 1…4 mm²flexible avec emboutBorniers à vis-étrier 2 câble(s) 1…2,5 mm²flexible avec emboutBorniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans emboutBorniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans embout |
| Couple de serrage | 1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 21,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2 |
| Plage de tension du circuit de commande | 0,3...0,6 Uc (-40…70 °C):perte de niveau CA 50/60 Hz0,8...1,1 Uc (-40…60 °C):opérationnel CA 50 Hz0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz1...1,1 Uc (60…70 °C):opérationnel CA 50/60 Hz |
| Temps de fonctionnement | 12...22 ms excitation bobine et fermeture NO4...12 ms désexcitation bobine et ouverture NO4...19 ms excitation bobine et ouverture NF6...17 ms désexcitation bobine et fermeture NF |
| Durée de vie mécanique | 30 Mcycles |
| Vitesse de commande maximale | 180 cyc/mn |
| Puissance d'appel en VA | 70 VA 50 Hz (at 20 °C) |
| Consommation moyenne au maintien en VA | 8 VA 50 Hz (at 20 °C) |
| Tension de commutation minimale | 17 V |
| Courant commuté minimum | 5 mA |
| Temps de non-chevauchement | 1,5 ms sur excitation entre contact NF et NO1,5 ms sur désexcitation entre contact NF et NO |
| Résistance d'isolement | >10 MOhm |
| Tenue mécanique | Chocs relais de contrôle ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs relais de contrôle fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations relais de contrôle ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations relais de contrôle fermé: 4 Gn, 5...300 Hz se conformer à CEI 60068-2-6 |
| Hauteur | 77 mm |
| Largeur | 45 mm |
| Profondeur | 84 mm |
| Poids Net | 0,58 kg |
Environnement
| Normes | EN/IEC 60947-5-1GB/T 14048.5UL 60947-5-1CSA C22.2 No 60947-5-1JIS C8201-5-1 |
|---|---|
| Certifications du produit | CBCCCULCSAEACCEUKCA |
| Degré de protection IP | IP2X face avant se conformer à VDE 0106 |
| Traitement de protection | TH se conformer à CEI 60068 |
| Température de l'air ambiant en fonctionnement | -40…60 °C60…70 °C avec déclassement |
| Température ambiante pour le stockage | -60…80 °C |
| Altitude de fonctionnement | 0...3000 m |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 5,500 cm |
| Largeur de l'emballage 1 | 9,500 cm |
| Longueur de l'emballage 1 | 11,400 cm |
| Poids de l'emballage (Kg) | 352,000 g |
| Type d'emballage 2 | S02 |
| Nb produits dans l'emballage 2 | 20 |
| Hauteur de l'emballage 2 | 15,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 7,575 kg |
| Type d'emballage 3 | P06 |
| Nb produits dans l'emballage 3 | 320 |
| Hauteur de l'emballage 3 | 80,000 cm |
| Largeur de l'emballage 3 | 80,000 cm |
| Longueur de l'emballage 3 | 60,000 cm |
| Poids de l'emballage 3 | 128,100 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 17 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | B67ac941-f42f-4afd-894a-0b6f9cefde62 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
