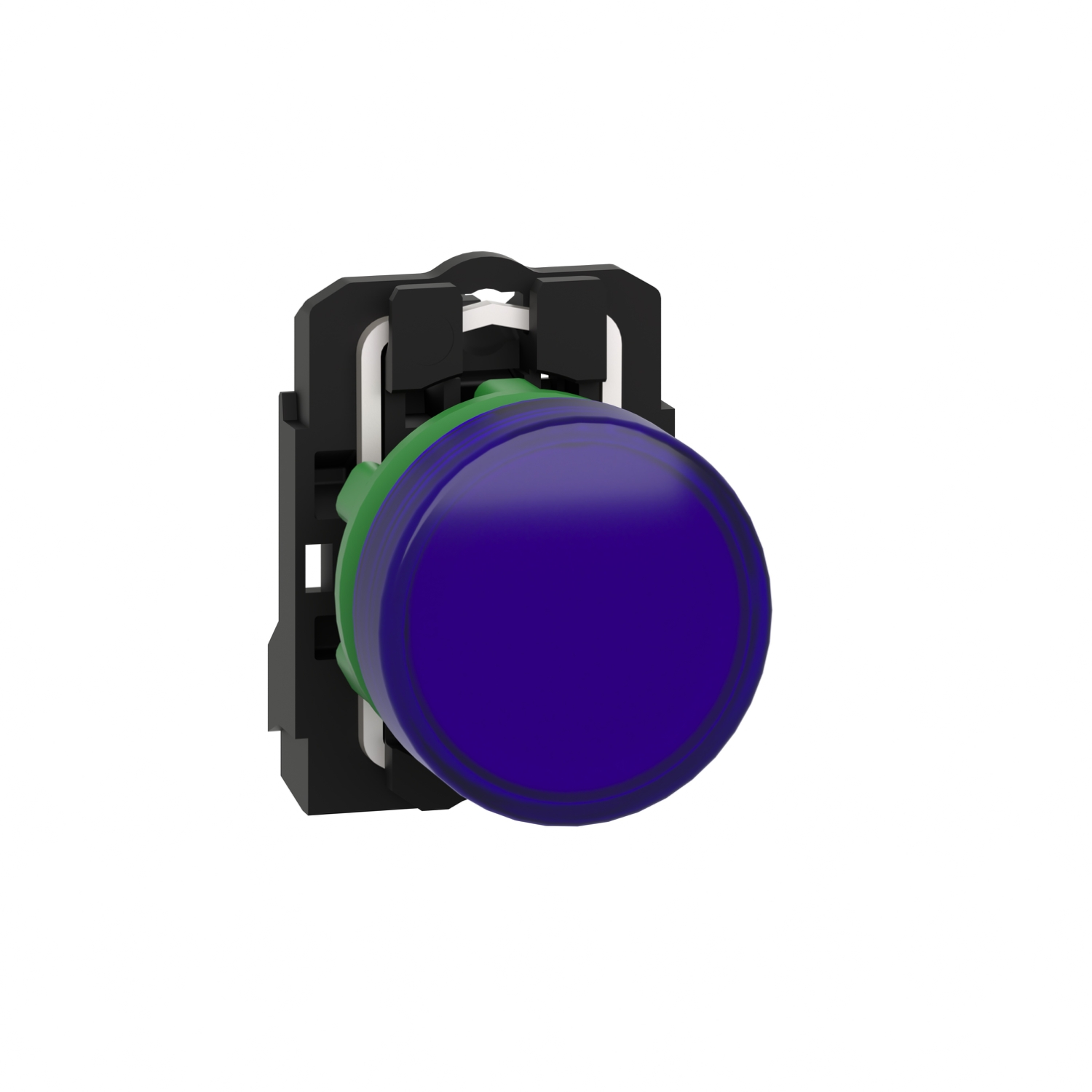

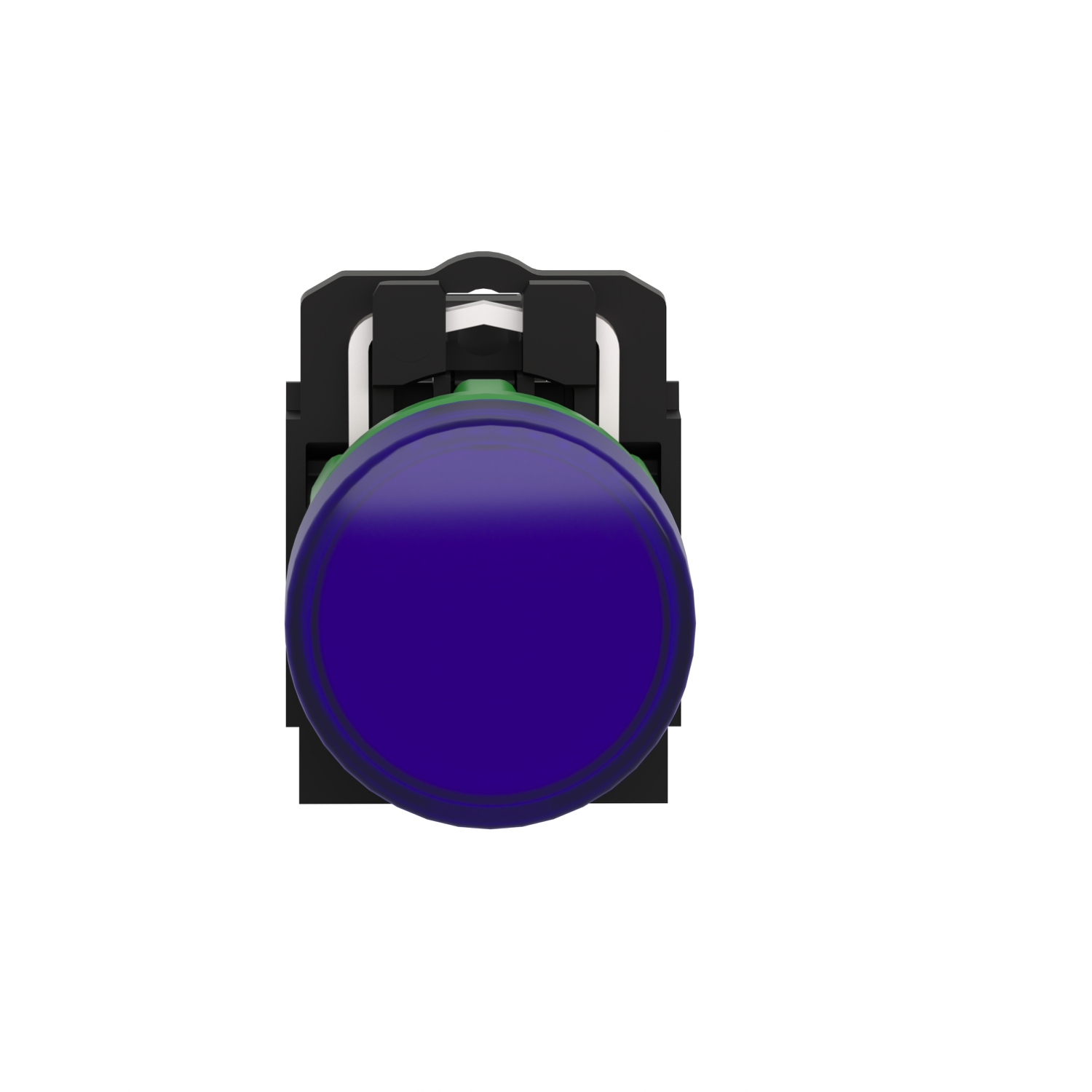

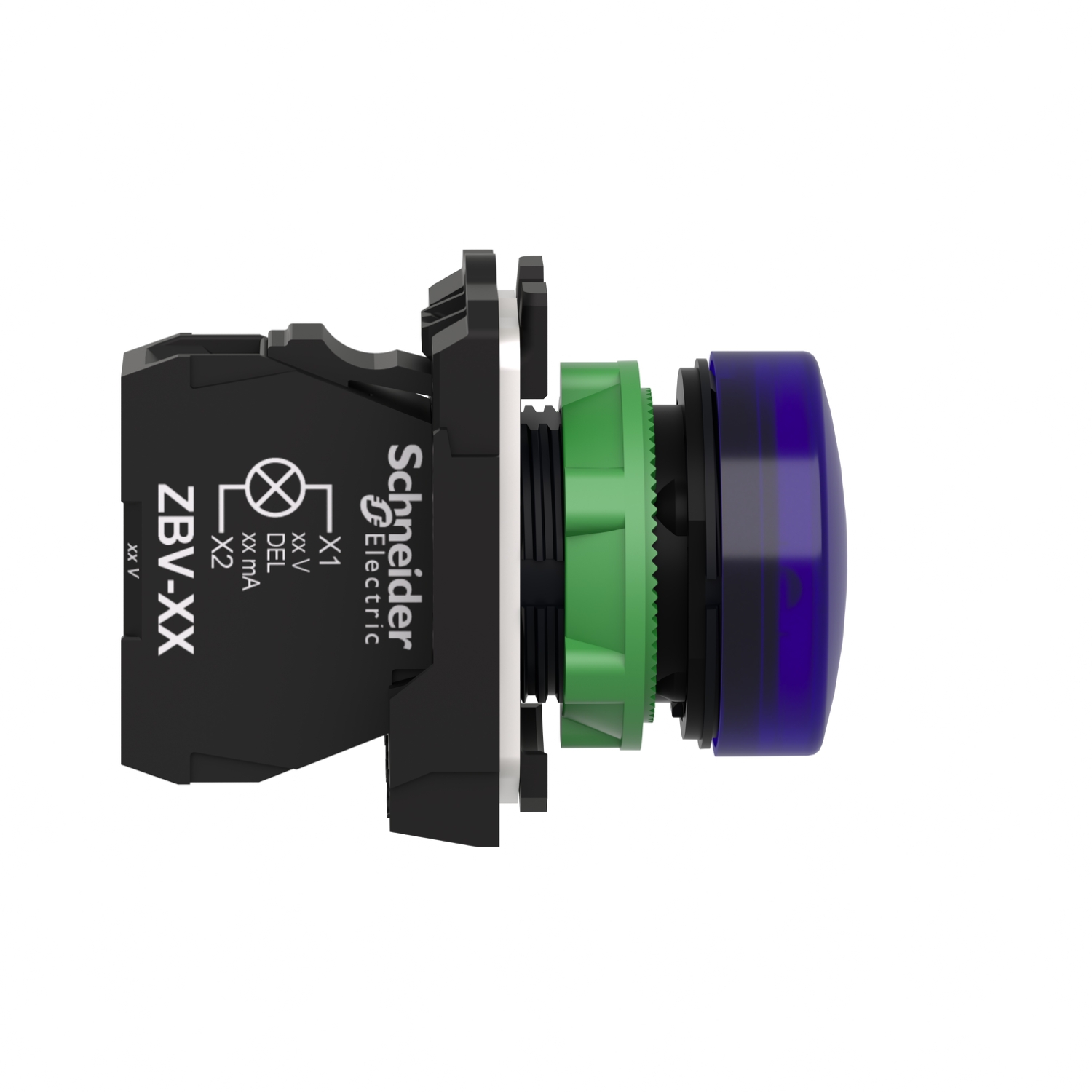

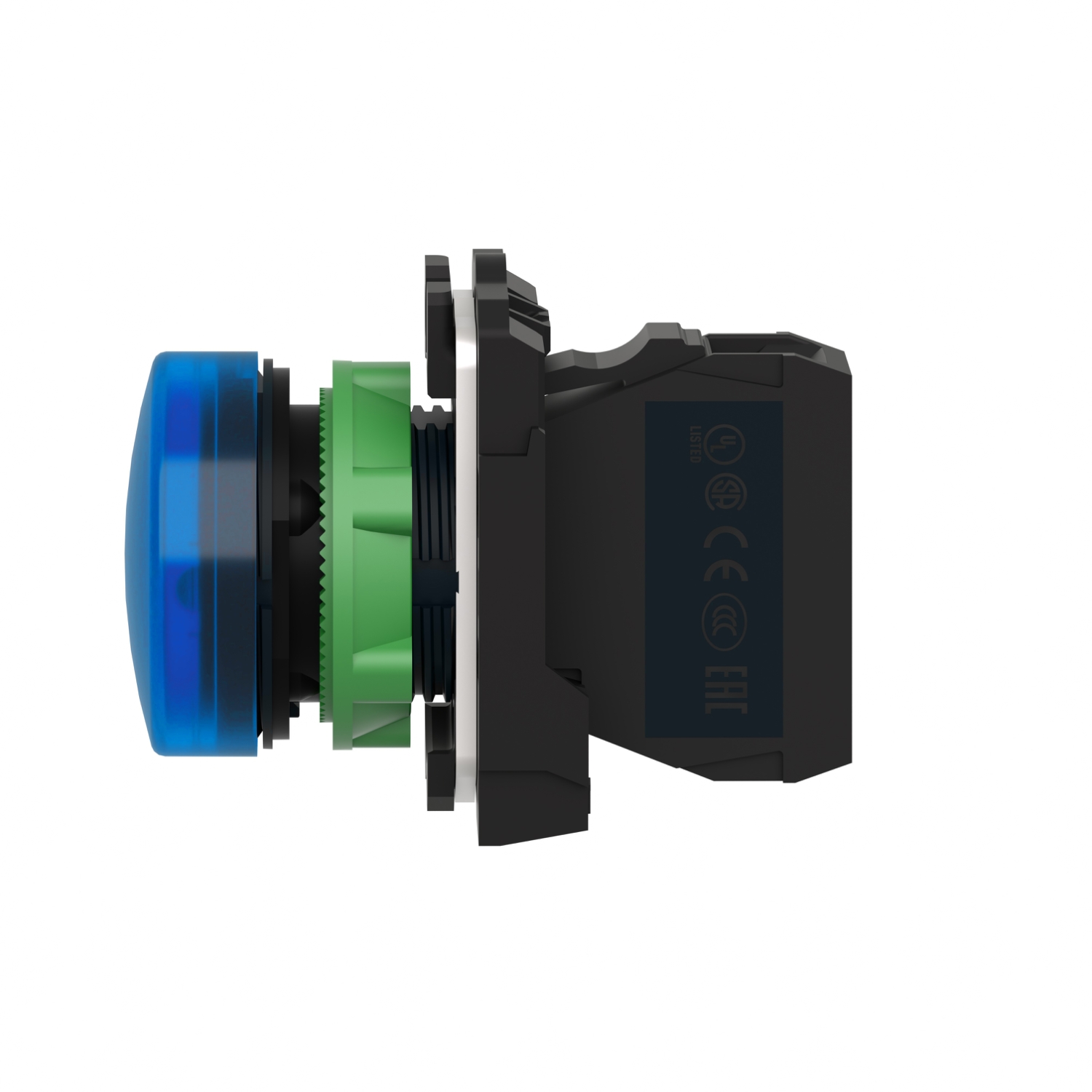

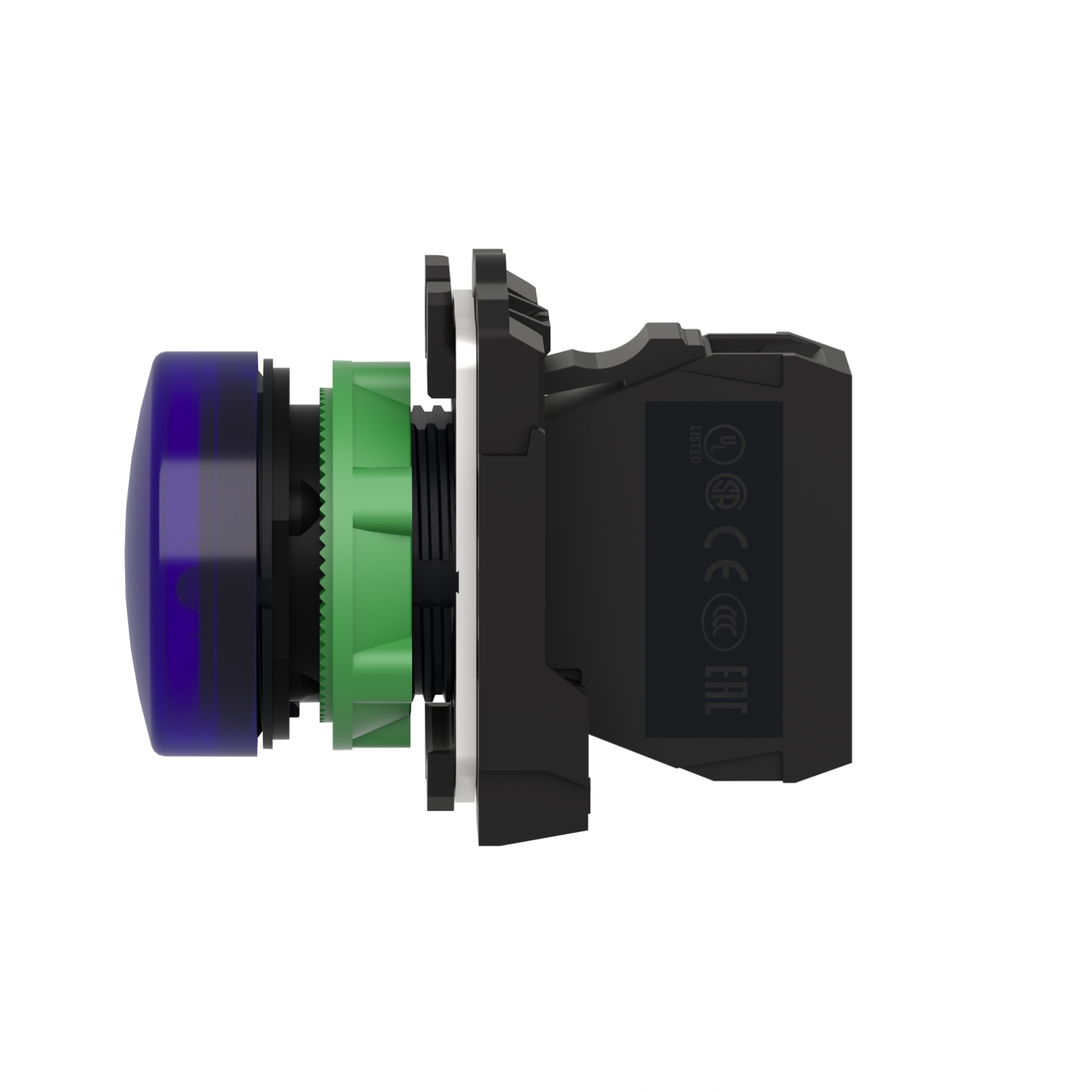

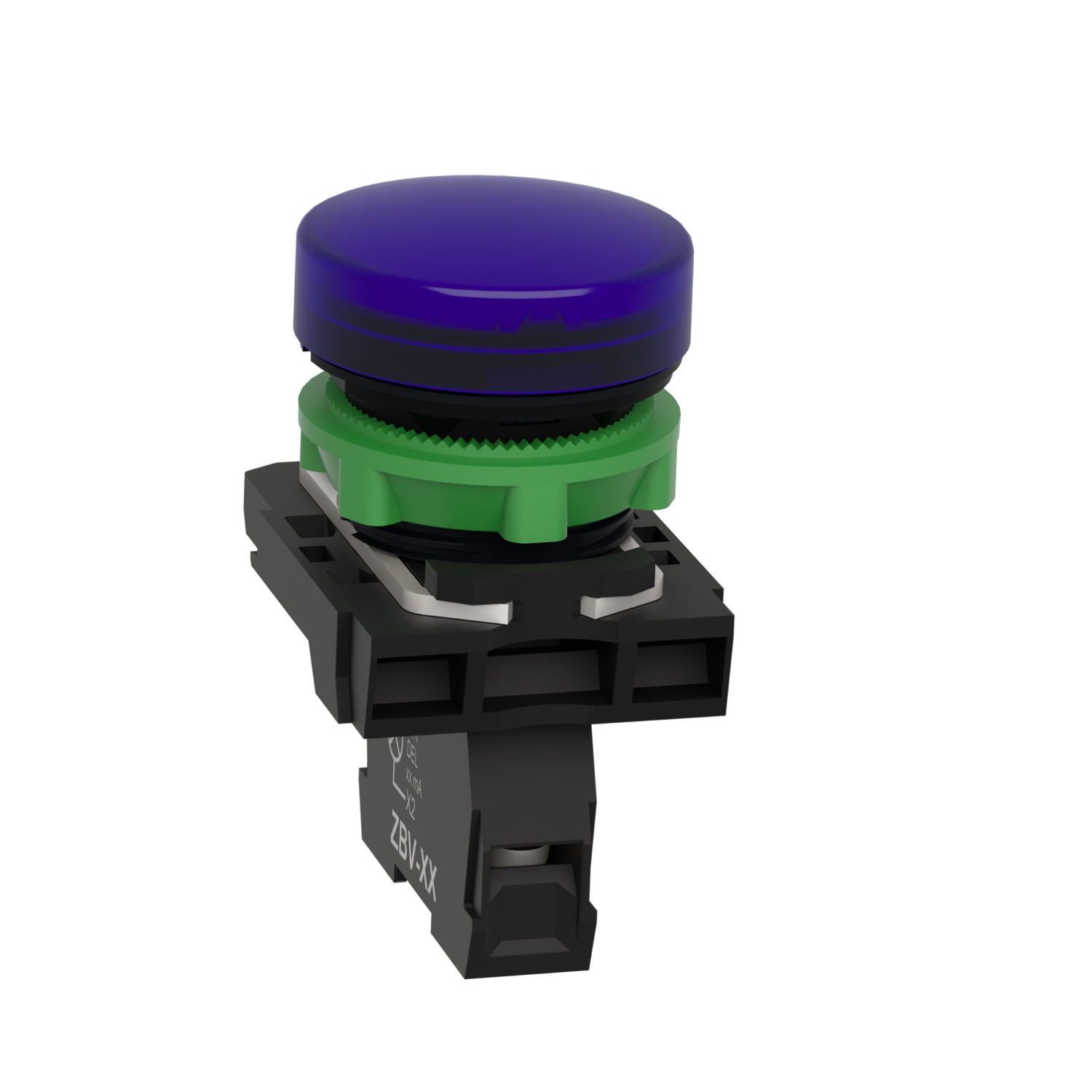

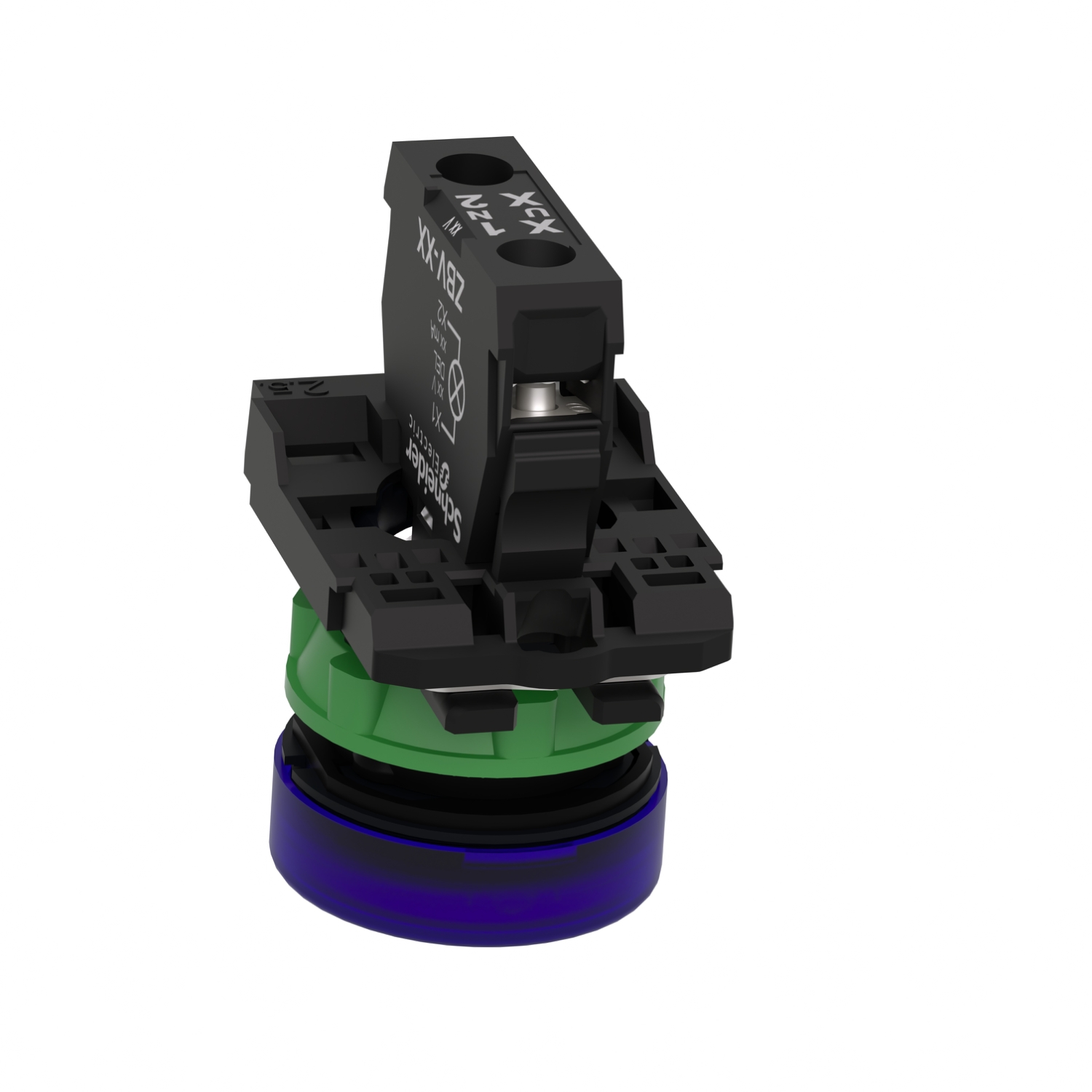

Harmony XB5 – voyant lumineux DEL – Ø22 – bleu – 230V – vis étrier
Réf. : XB5AVM6
65,48 DHS
Description

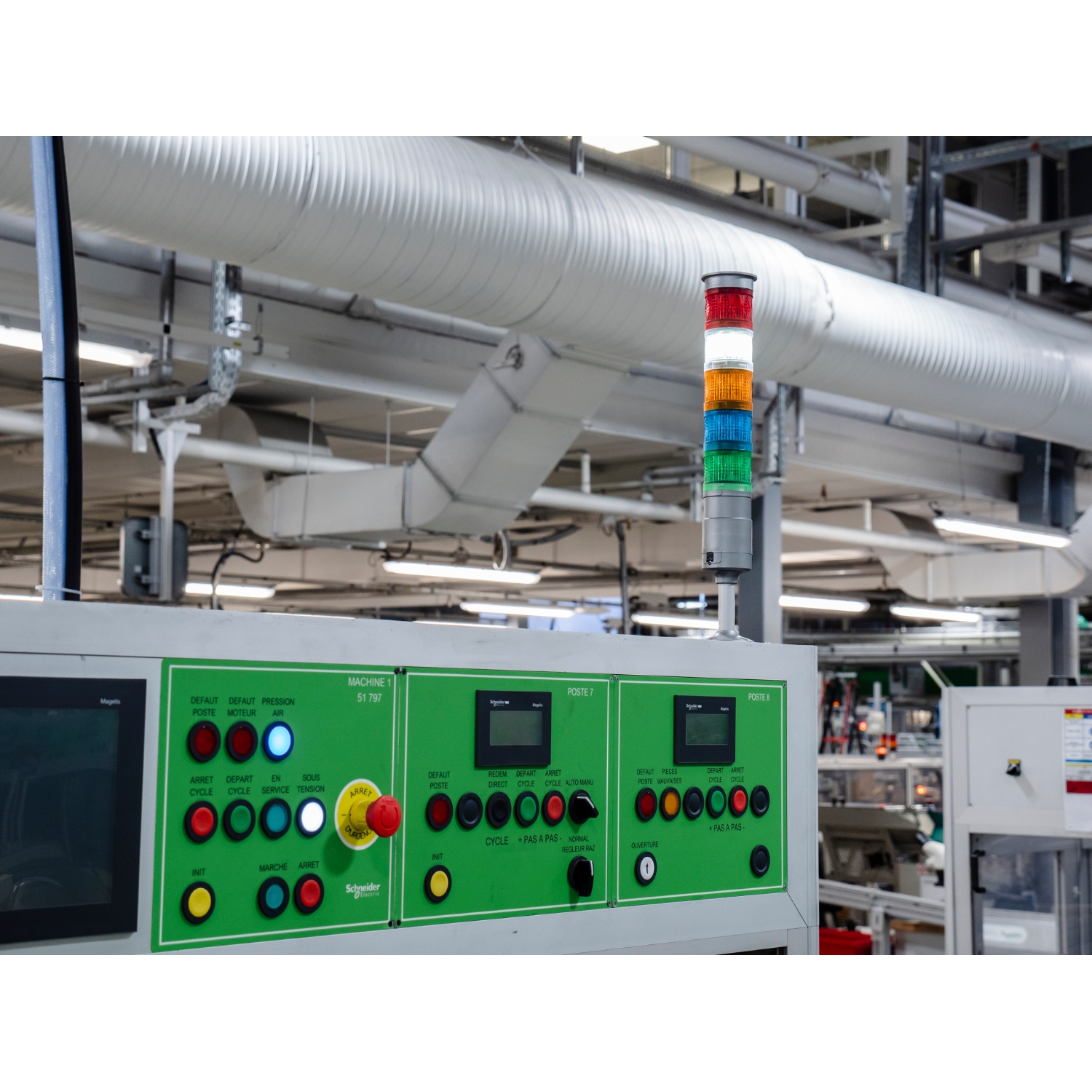

Ce voyant lumineux, conçu pour durer sans maintenance, offre une indication claire des opérations de machines/procédés, se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de bornes à vis-étriers. », »Il est clairement identifiable à distance grâce à un éclairage à DEL brillant et durable. », »Résistant aux chocs, à la poussière, à l’eau et aux vibrations grâce à ses degrés de protection IP66, IP67, IP69 et IP69K, il convient parfaitement à une utilisation au sein d’environnements hostiles.
Caractéristiques
Principales
| Gamme de produit | Harmony XB5 |
|---|---|
| Type de produit ou équipement | Témoin |
| Nom de l'appareil | XB5 |
| Matériau de la collerette | Plastique gris foncé |
| Matière de l'embase de fixation | Plastique |
| Type de tête | Standard |

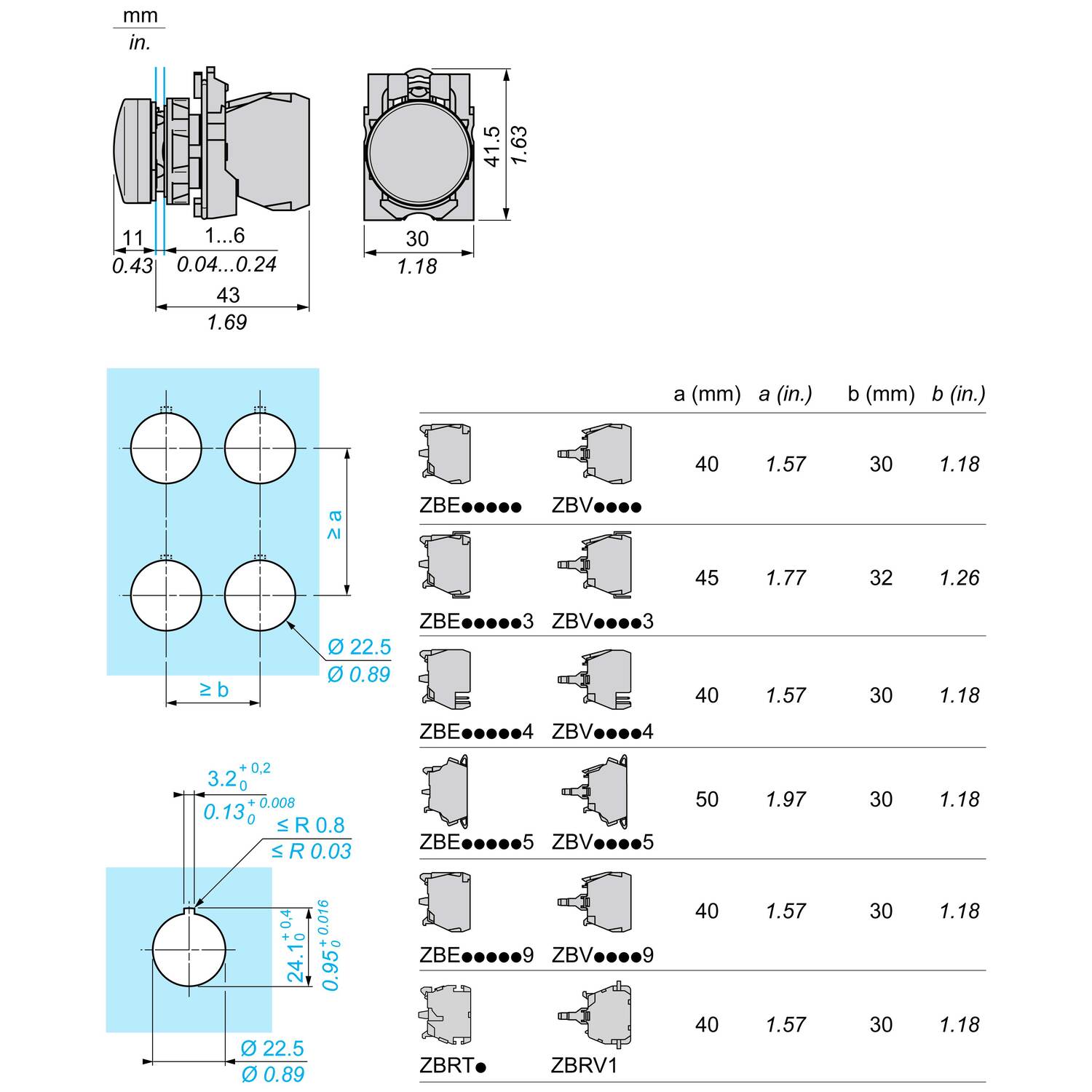

| Diamètre de fixation | 22,5 mm |
| Vente par quantité indivisible | 1 |
| Forme de la tête de l'unité de signalisation | Rond |
| Couleur de la capsule/cabochon | Bleu |
| Informations complémentaires pour le fonctionnement | Avec lentille lisse |
| Source lumineuse | LED universelle |
| Culot de lampe | DEL intégrée |
| Couleur de la source lumineuse | Bleu |
| [Us] tension d'alimentation | 230...240 V CA à 50/60 Hz |
| Présentation du produit | Produit complet |
Complémentaires
| Hauteur | 42 mm |
|---|---|
| Largeur | 30 mm |
| Profondeur | 54 mm |
| Description des bornes ISO n°1 | (X1-X2)PL |
| Poids Net | 0,038 kg |
| Tenue au nettoyage haute pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Mode de raccordement | Borniers à vis-étrier,<= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1Borniers à vis-étrier, 1 x 0,22...2 x 2,5 mm² sans embout se conformer à CEI 60947-1 |
| [Ui] tension assignée d'isolement | 250 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à CEI 60947-1 |
| Type de signalisation | Permanent |
| GCR BRIDGE | XB5AVCUST05 |
| Code de compatibilité | XB5 |
| Limites de la tension d'alimentation | 195…264 V CA |
| Consommation électrique | 14 mA |
| Durée de vie | 100000 H à tension nominale et 25°C |
| Tenue aux ondes de choc | 1 kV se conformer à CEI 61000-4-5 |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -40…70 °C |
| Catégorie de surtension | Classe II conforming to CEI 60536 |
| Degré de protection IP | IP66 se conformer à CEI 60529IP67 se conformer à CEI 60529IP69 se conformer à CEI 60529IP69K se conformer à ISO 20653 |
| Degré de protection NEMA | NEMA 13NEMA 4X |
| Tenue aux chocs IK | IK05 se conformer à CEI 50102 |
| Normes | JIS C8201-5-1CSA C22.2 No 14UL 508CEI 60947-1CEI 60947-5-4CEI 60947-5-1JIS C8201-1 |
| Certifications du produit | UL listedCSA |
| Tenue aux vibrations | 5 gn (f= 12…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 50 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2730 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
| Tenue aux transitoires rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue aux champs électromagnétiques rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Compatibilité électromagnétique | Décharge électrostatique - test level: 6 kV (avec contact (sur partie métallique)) conforming to CEI 61000-4-2Décharge électrostatique - test level: 8 kV (à l’air libre (dans les pièces d'isolation)) conforming to CEI 61000-4-2Émission électromagnétique classe B conforming to CEI 55011 |
| Tenue aux décharges électrostatiques | 6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-28 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2 |
| Emission électromagnétique | Classe B se conformer à CEI 55011 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 8,800 cm |
| Largeur de l'emballage 1 | 3,400 cm |
| Longueur de l'emballage 1 | 5,400 cm |
| Poids de l'emballage (Kg) | 35,000 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 150 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 5,722 kg |
| Type d'emballage 3 | P06 |
| Nb produits dans l'emballage 3 | 1200 |
| Hauteur de l'emballage 3 | 75,000 cm |
| Largeur de l'emballage 3 | 60,000 cm |
| Longueur de l'emballage 3 | 80,000 cm |
| Poids de l'emballage 3 | 56,444 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 6 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 3d14fd98-3859-4733-a5ee-a3016769973c |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Longer | |
| Prolongation de vie | |
| Index de réparation du produitInspiré de l'indice de réparation français et de la norme EN 45 554. Seul le personnel qualifié est habilité à installer, remplacer ou entretenir cet équipement. | A |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
