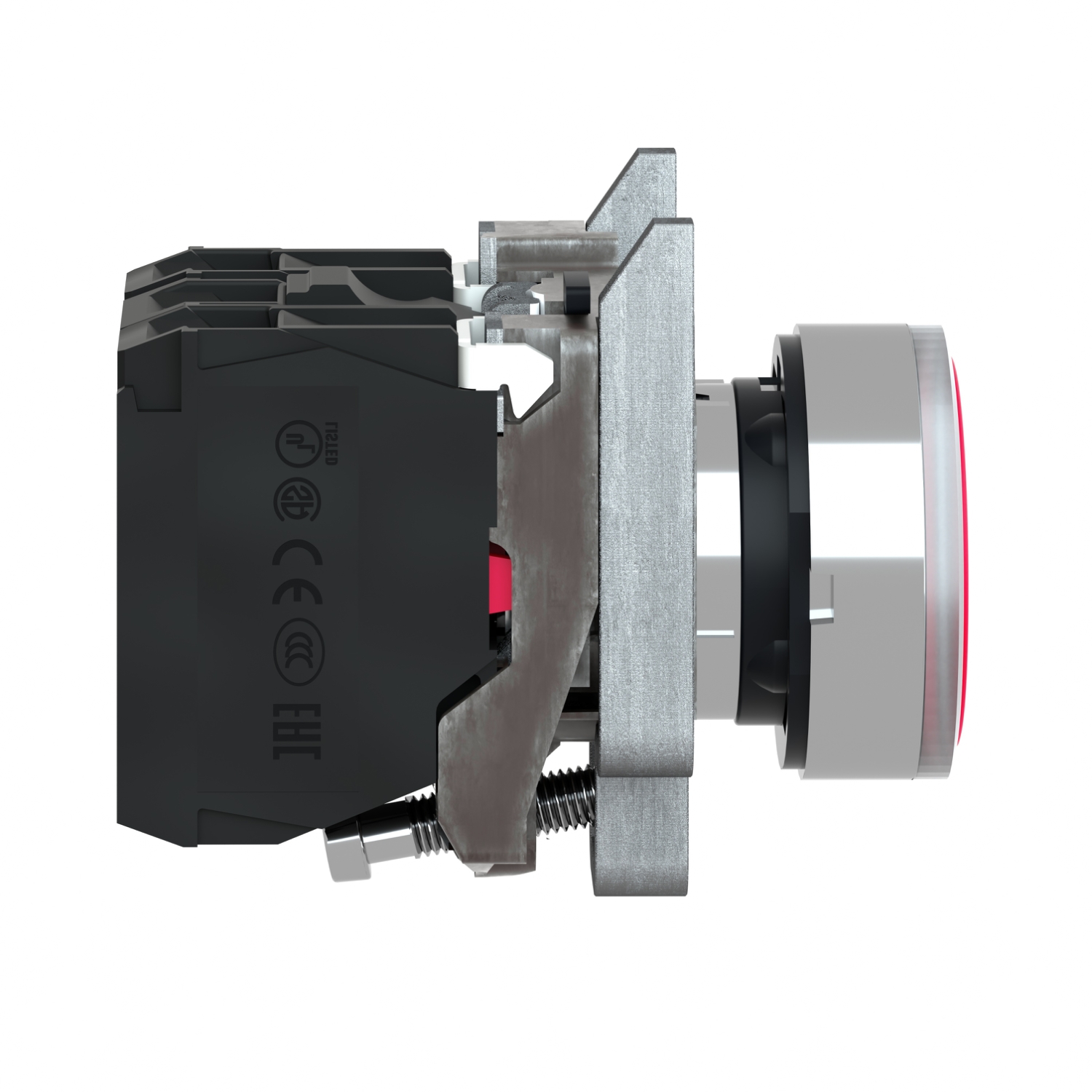

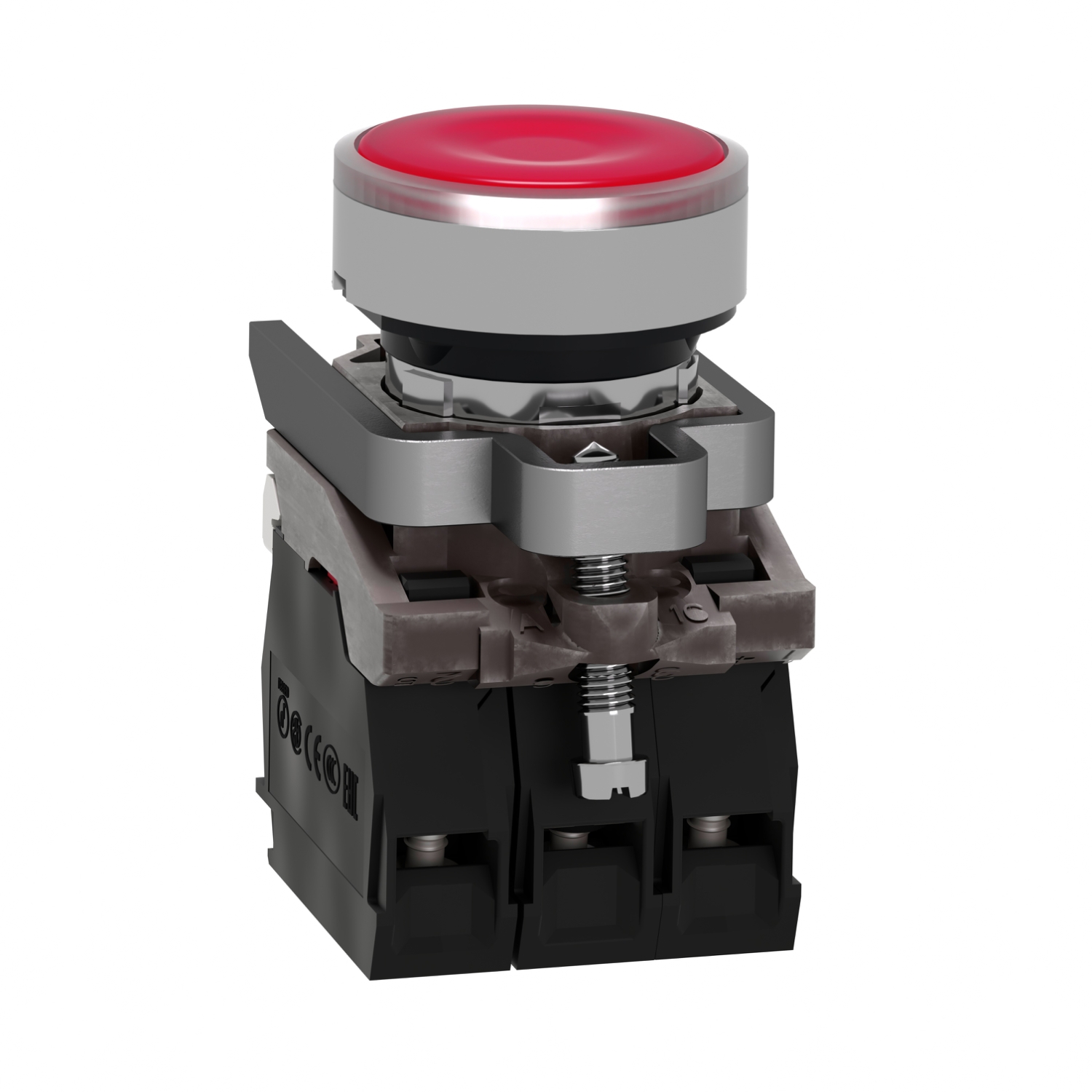

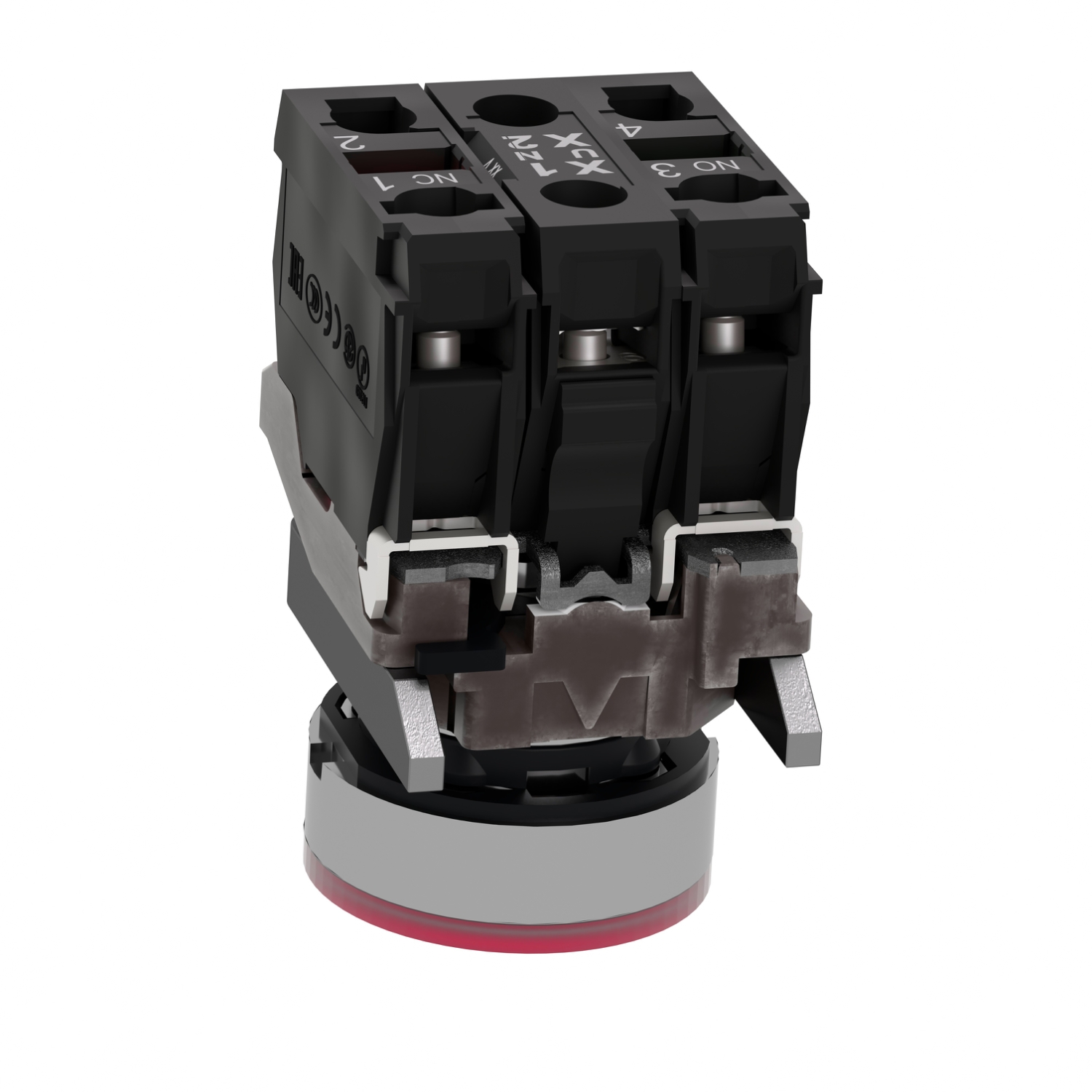

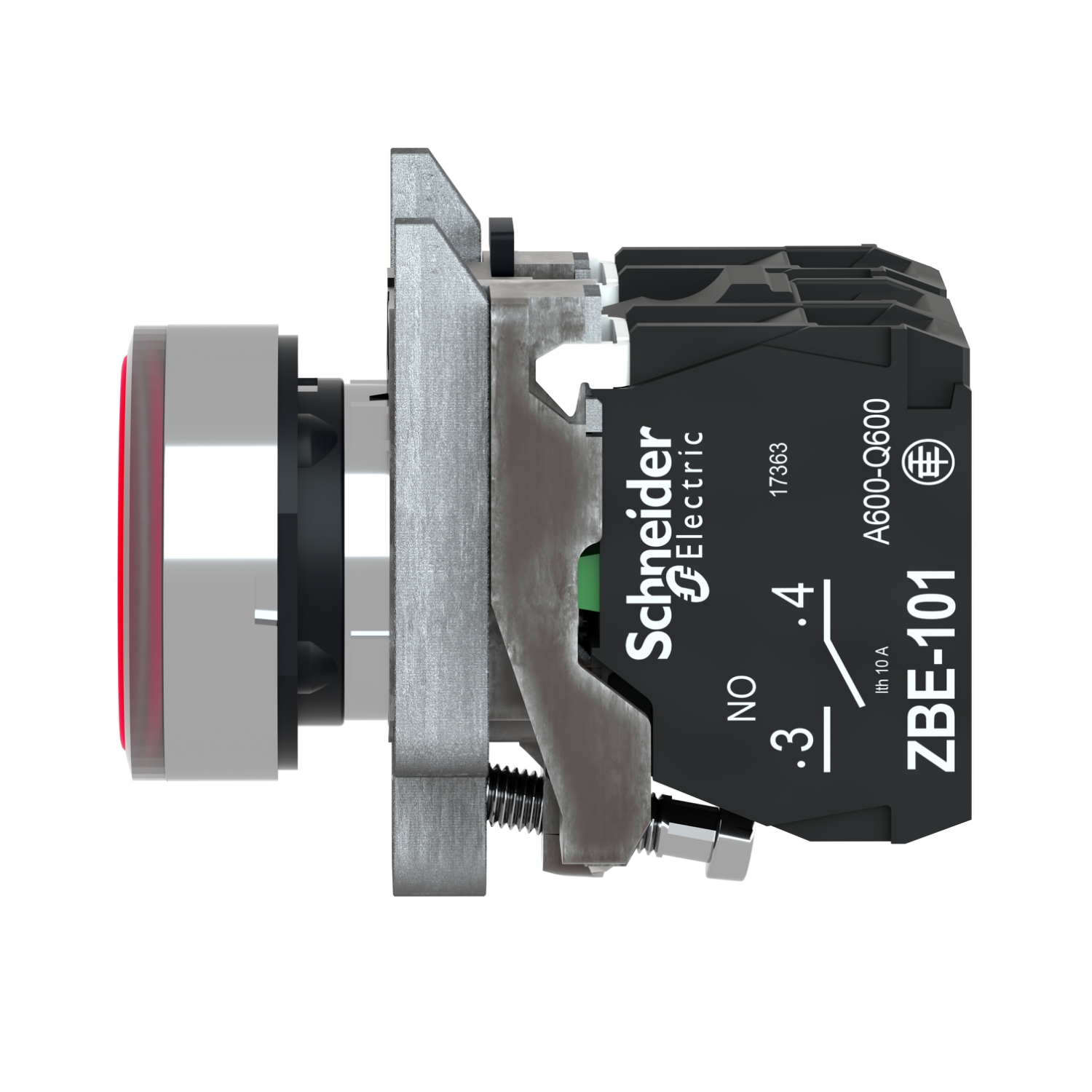

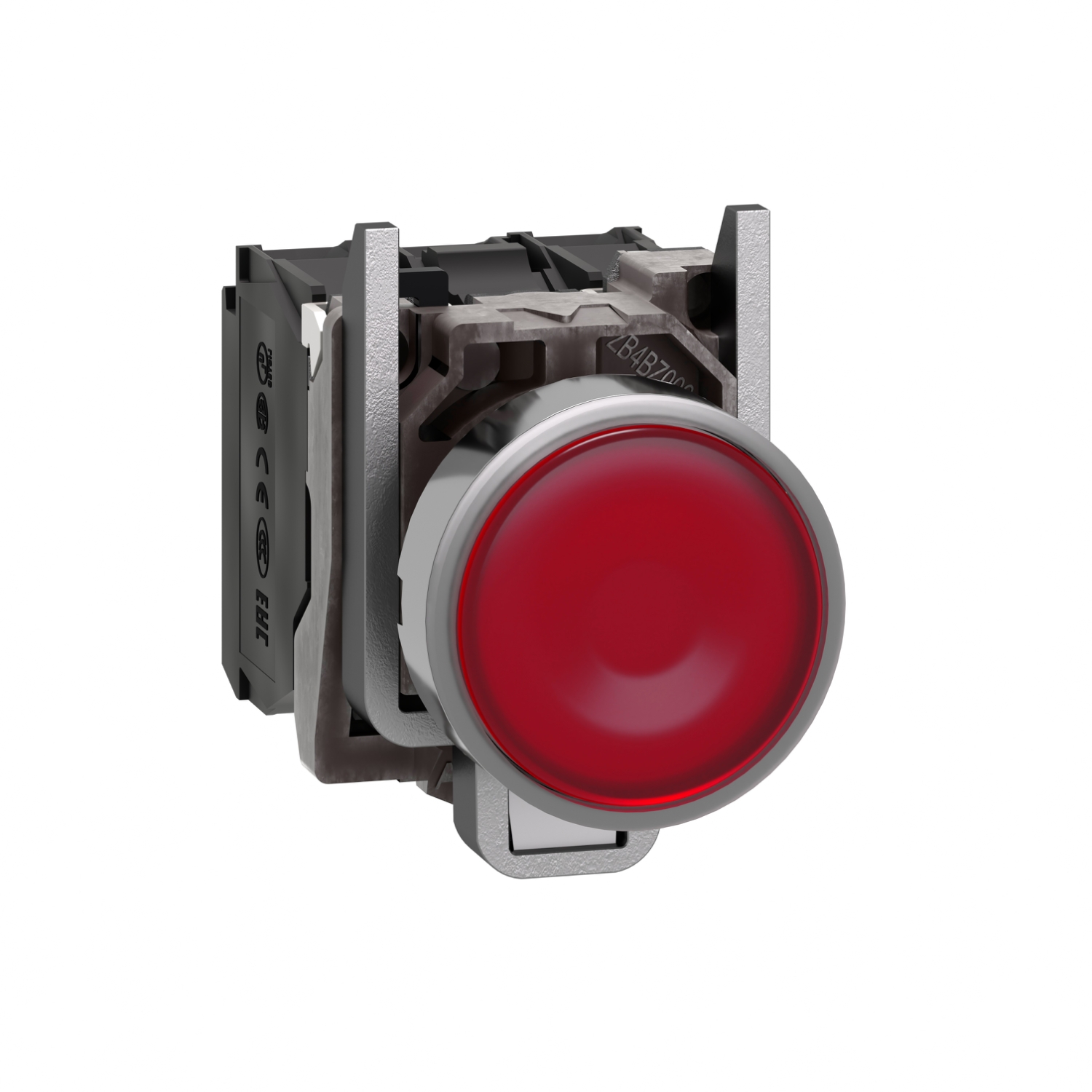

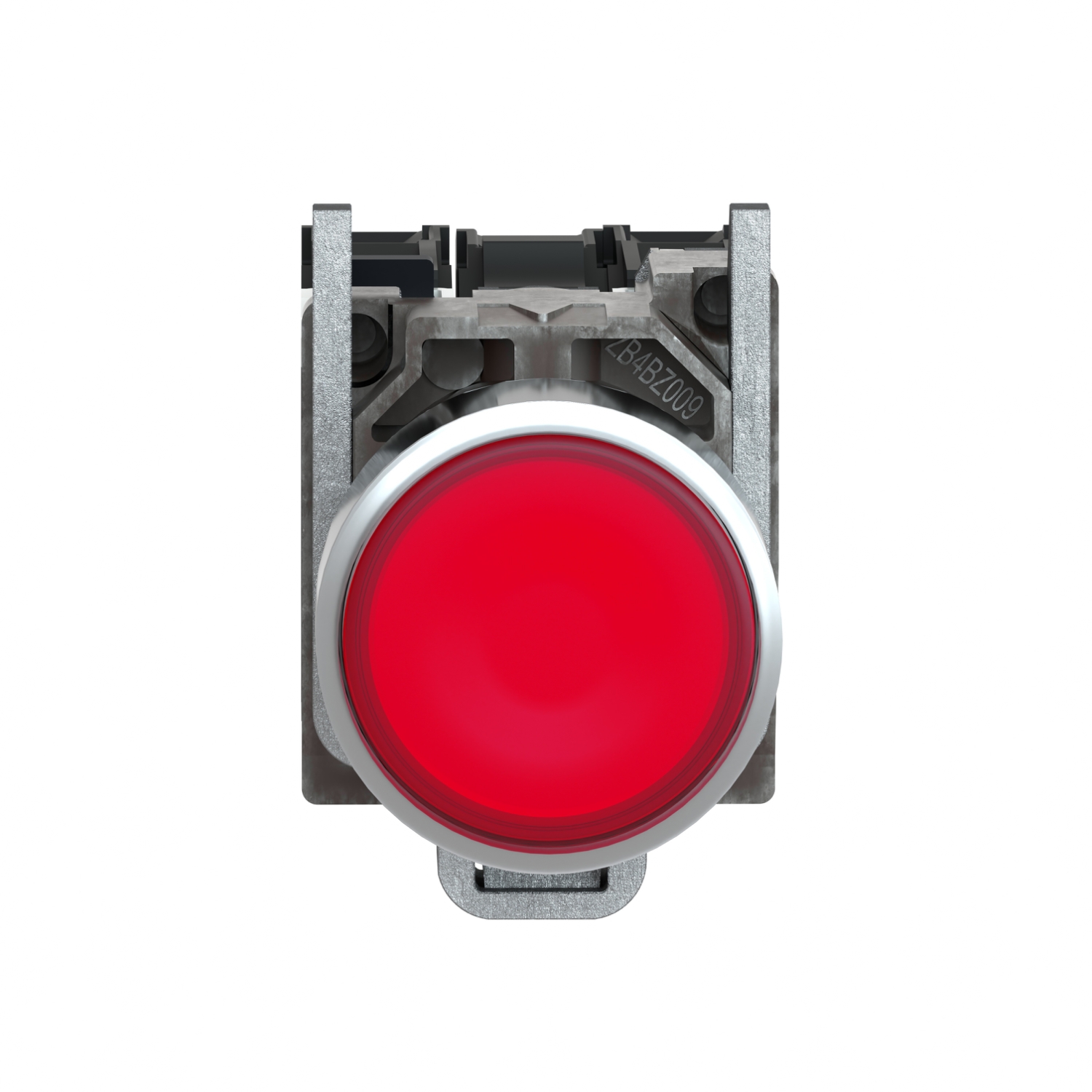

Harmony XB4 – poussoir lumineux LED – 1F+1O – rouge – Ø22 – 24VACDC
Réf. : XB4BW34B5
90,54 DHS
Description

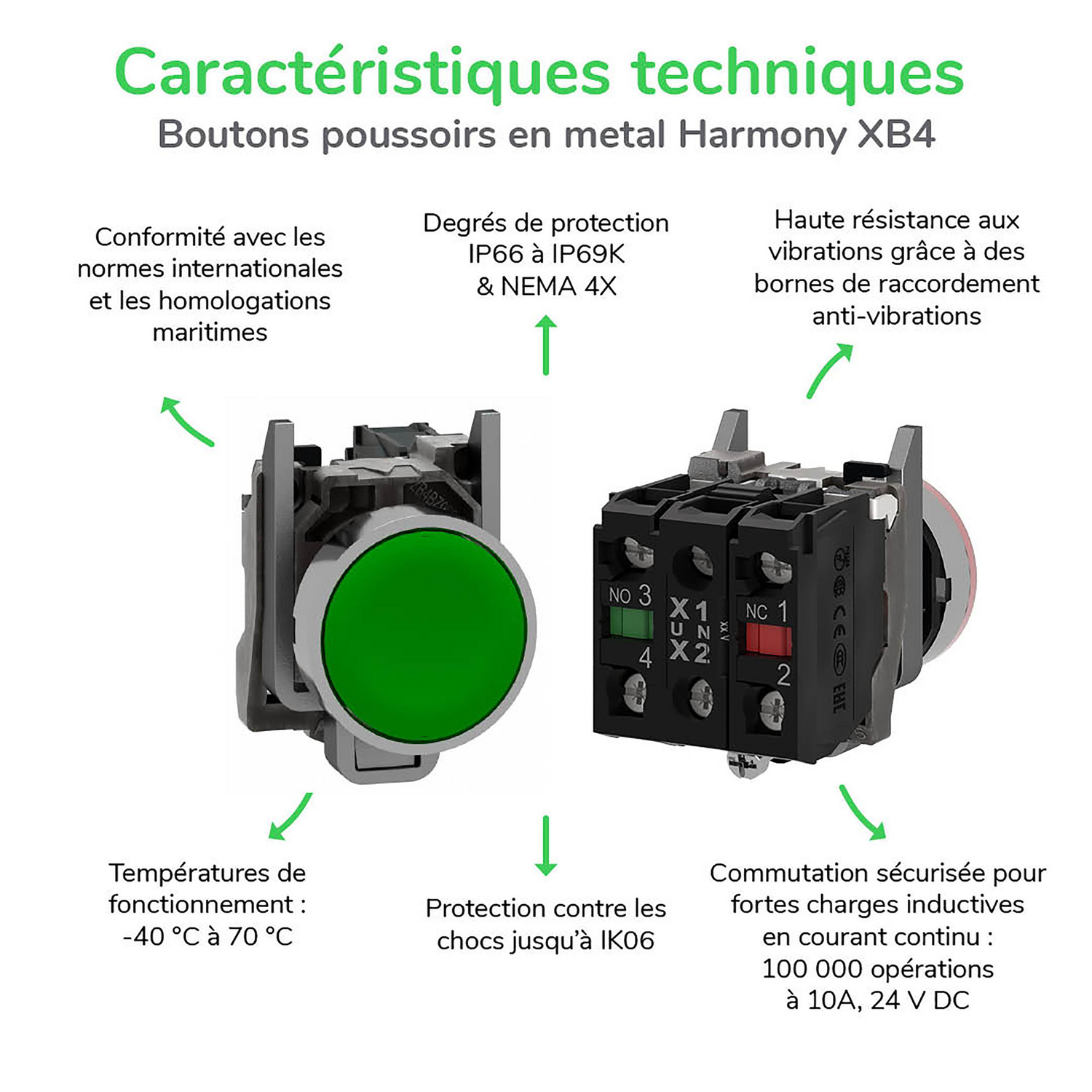

Ce bouton-poussoir lumineux offre une interface ergonomique et visuelle pour la commande de vos machines. », »Il se monte facilement dans des découpes standard de 22 mm de diamètre d’un tableau et se raccorde à des circuits de commande à l’aide de bornes à vis-étriers classiques. », »Il est clairement identifiable à distance grâce à un éclairage à DEL brillant et durable. », »Résistant aux chocs, à la poussière, à l’eau et aux vibrations grâce à ses degrés de protection IP66, IP67, IP69 et IP69K, il convient parfaitement à une utilisation au sein d’environnements hostiles.
Caractéristiques
Principales
| Gamme de produit | Harmony XB4 |
|---|---|
| Type de produit ou équipement | Bouton-poussoir lumineux |
| Nom de l'appareil | XB4 |
| Matériau de la collerette | Métal chromé |
| Matière de l'embase de fixation | Zamak |
| Diamètre de fixation | 22,5 mm |
| Vente par quantité indivisible | 1 |
| Type de tête | Standard |
| Forme de la tête de l'unité de signalisation | Rond |
| Type de commande | rappel à ressort |
| Profil de fonctionnement | Rouge affleurant |
| Informations complémentaires pour le fonctionnement | Avec lentille lisse |
| Type et composition des contacts | 1 NO + 1 NF |
| Fonctionnement des contacts | Coupure lente |
| Mode de raccordement | Borniers à vis-étrier,<= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1Borniers à vis-étrier, 1 x 0,22...2 x 2,5 mm² sans embout se conformer à CEI 60947-1 |
| Source lumineuse | LED universelle |
| Culot de lampe | DEL intégrée |
| [Us] tension d'alimentation | 24 V CA/CC à 50/60 Hz |
Complémentaires

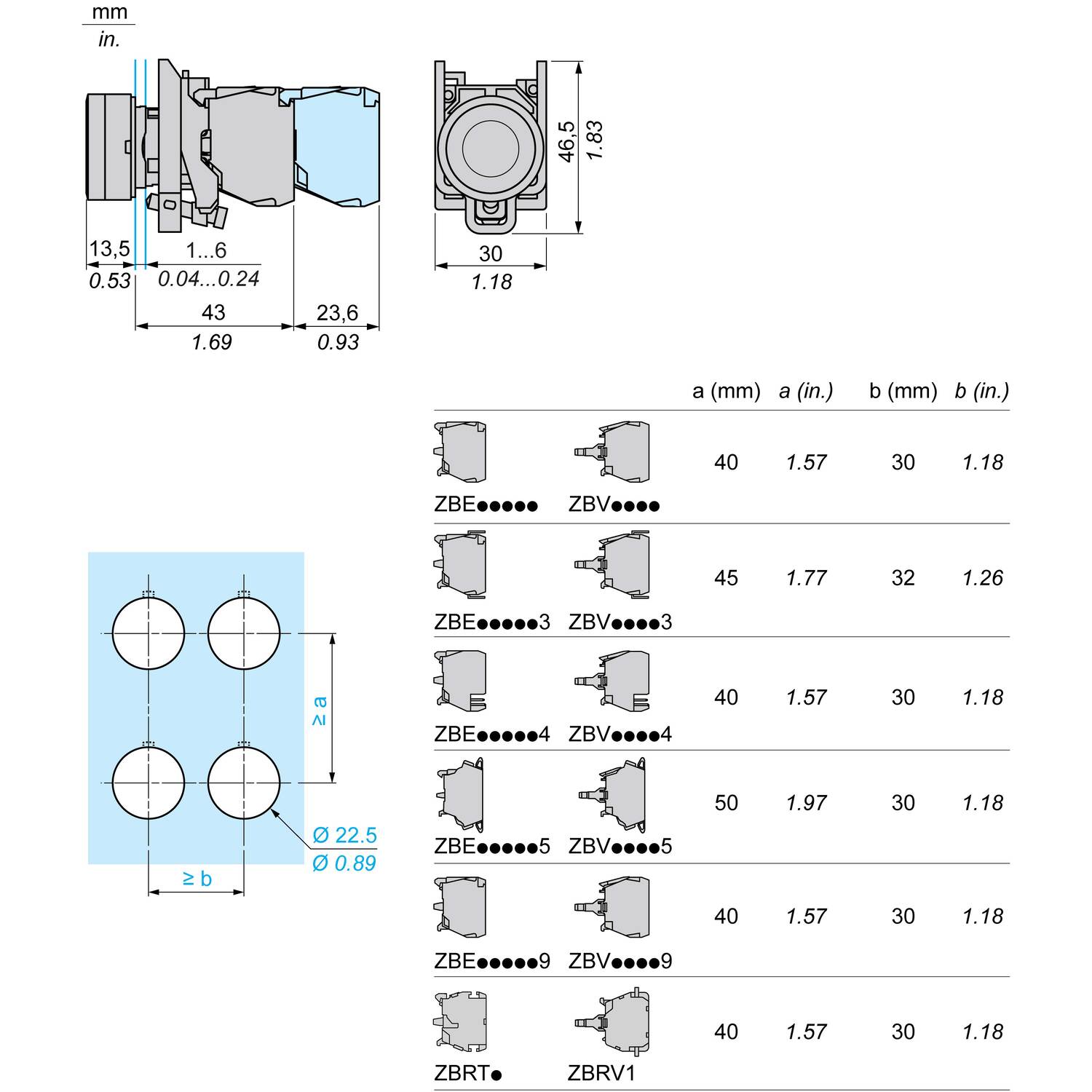

| Hauteur | 47 mm |
|---|---|
| Largeur | 30 mm |
| Profondeur | 57 mm |

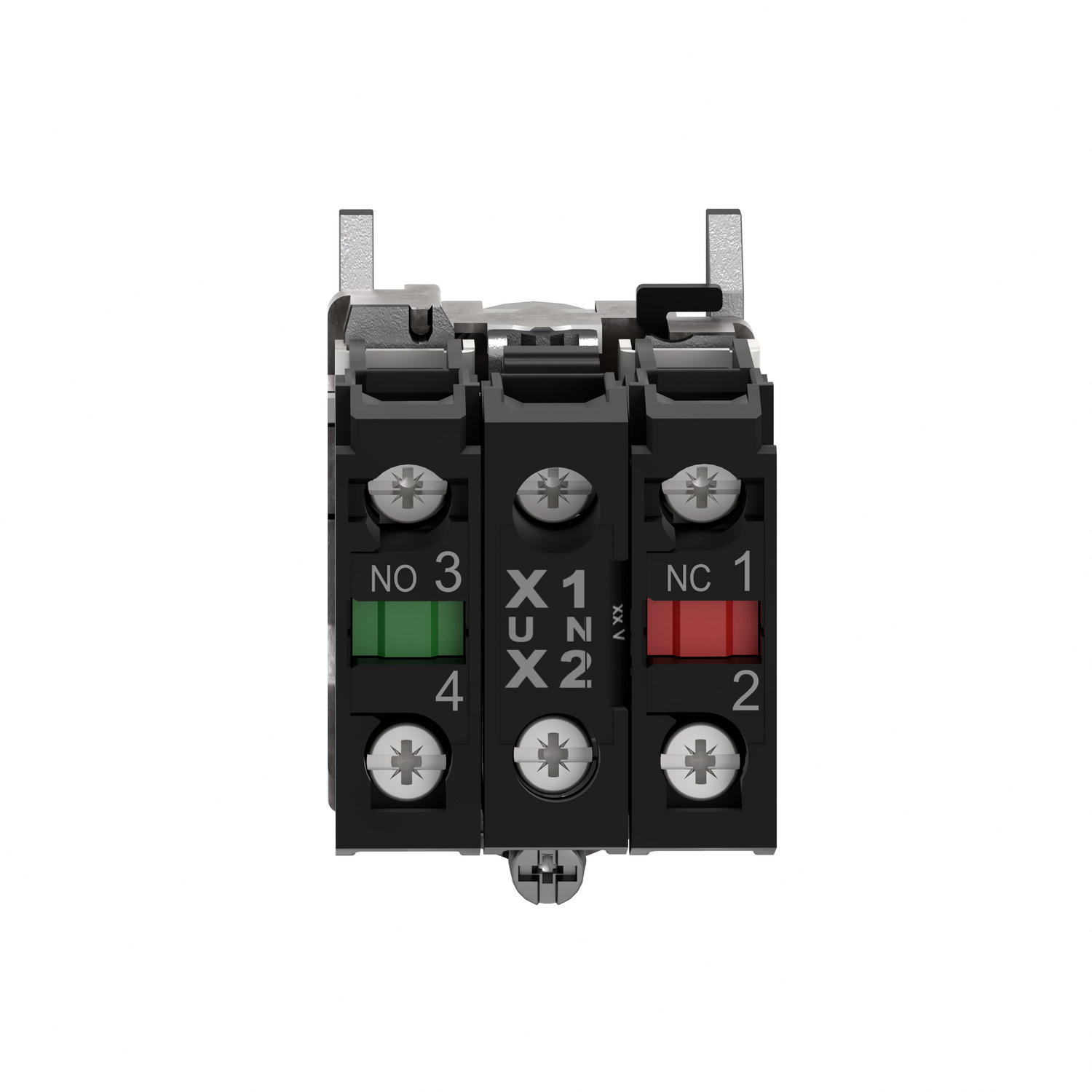

| Description des bornes ISO n°1 | (13-14)NO(21-22)NF |
| Poids Net | 0,097 kg |
| Tenue au nettoyage haute pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Utilisation des contacts | Contacts standards |
| Ouverture positive | Avec se conformer à CEI 60947-5-1 annexe K |
| Course d'actionnement | 1,5 mm (état électrique modifié NF)2,6 mm (état électrique modifié NO)4,3 mm (course totale) |
| Force d'actionnement | 3,5 N état électrique modifié NF3,8 N |
| Durée de vie mécanique | 10000000 cycle |
| Couple de serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme de la tête de vis | Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis |
| Matière des contacts | Alliage d’argent (Ag/Ni) |
| Protection contre les courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] courant thermique conventionnel | 10 A se conformer à CEI 60947-5-1 |
| [Ui] tension assignée d'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] courant assigné d'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-16 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée de vie électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C |
| Fiabilité électrique | Λ< 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4Λ< 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4 |
| Type de signalisation | Permanent |
| Consommation électrique | 18 mA |
| Durée de vie | 100000 H à tension nominale et 25°C |
| Tenue aux ondes de choc | 1 kV se conformer à CEI 61000-4-5 |
| Limites de la tension d'alimentation | 19,2…30 V CC21,6…26,4 V CA |
| Présentation du produit | Produit complet |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -40…70 °C |
| Classe de protection contre les chocs électriques | Classe I conforming to CEI 60536 |
| Degré de protection IP | IP66 se conformer à CEI 60529IP67IP69IP69K |
| Degré de protection NEMA | NEMA 13NEMA 4X |
| Tenue aux chocs IK | IK06 se conformer à CEI 50102 |
| Normes | CEI 60947-5-5UL 508CEI 60947-5-1CSA C22.2 No 14CEI 60947-1CEI 60947-5-4JIS C8201-5-1JIS C8201-1 |
| Certifications du produit | CSALROS (Lloyds register of shipping)BVUL listedDNV |
| Tenue aux vibrations | 5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
| Tenue aux transitoires rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue aux champs électromagnétiques rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Tenue aux décharges électrostatiques | 6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-28 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2 |
| Emission électromagnétique | Classe B se conformer à CEI 55011 |
Emballage
<
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 425812e5-011f-4fb4-ad1b-fc9cf9865300 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Longer | |
| Prolongation de vie | |
| Index de réparation du produitInspiré de l'indice de réparation français et de la norme EN 45 554. Seul le personnel qualifié est habilité à installer, remplacer ou entretenir cet équipement. | A |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
