Principales

Gamme de produit	Harmony XB4
Type de produit ou équipement	Sélecteur
Nom de l'appareil	XB4
Matériau de la collerette	Métal chromé
Matière de l'embase de fixation	Zamak
Diamètre de fixation	22,5 mm
Vente par quantité indivisible	1
Type de tête	Standard
Forme de la tête de l'unité de signalisation	Rond
Type de commande	Vers le centre rappel à ressort
Profil de fonctionnement	Noir poignée longue
Information sur position de fonctionnement	3 positions +/- 45°
Type et composition des contacts	2 NO
Fonctionnement des contacts	Coupure lente
Mode de raccordement	Borniers à vis-étrier,= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1

Complémentaires

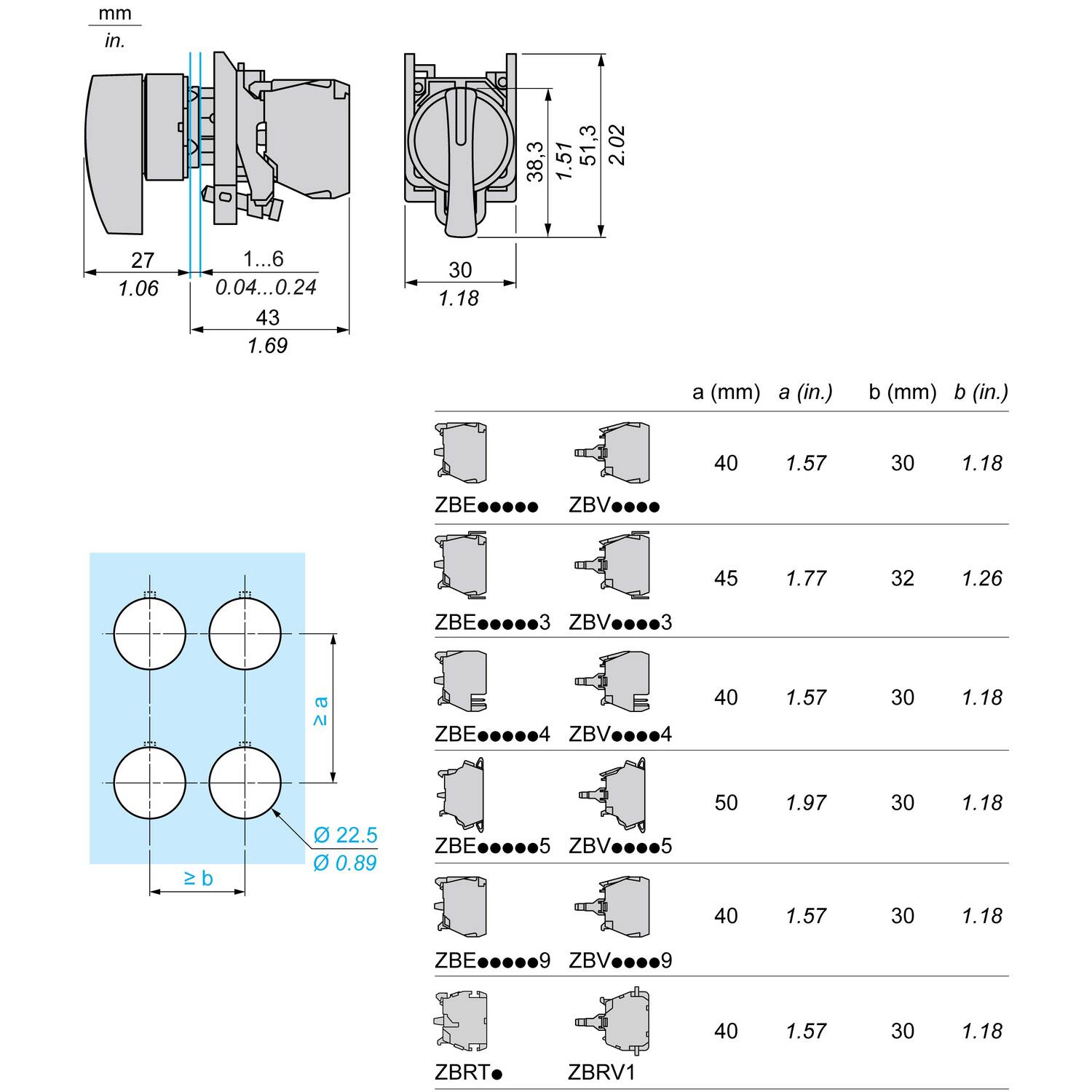

Hauteur	48 mm
Largeur	30 mm
Profondeur	68 mm

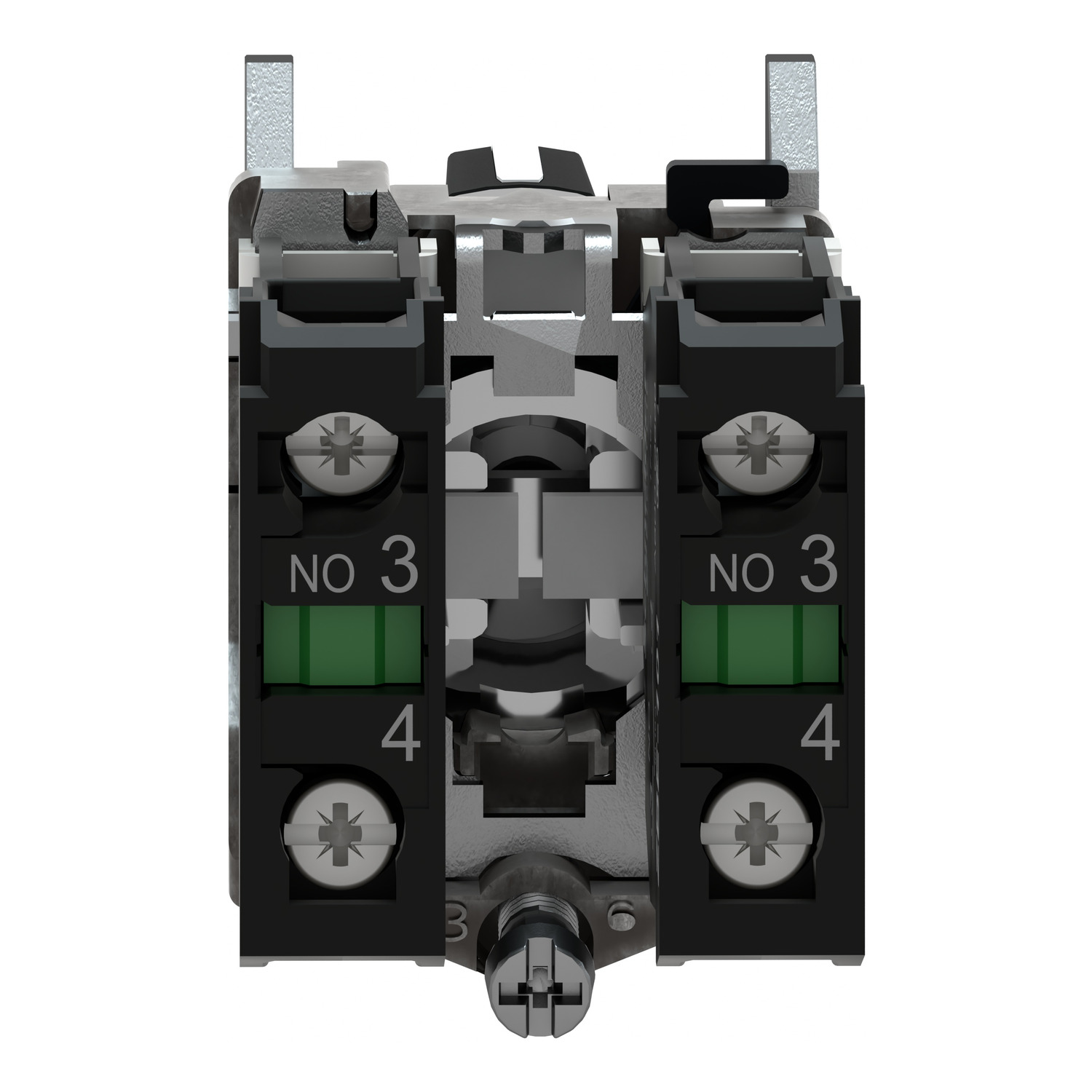

Description des bornes ISO n°1	(23-24)NO(13-14)NO
Poids Net	0,105 kg
Tenue au nettoyage haute pression	7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts	Contacts standards
Ouverture positive	Sans
Valeur du couple	0,14 N.m état électrique modifié NO
Durée de vie mécanique	1000000 cycle
Couple de serrage	0,8…1,2 N.m se conformer à CEI 60947-1
Forme de la tête de vis	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis
Matière des contacts	Alliage d’argent (Ag/Ni)
Protection contre les courts-circuits	10 A cartouche fusible type gG se conformer à CEI 60947-5-1
[Ith] courant thermique conventionnel	10 A se conformer à CEI 60947-5-1
[Ui] tension assignée d'isolement	600 V (degré de pollution 3) se conformer à CEI 60947-1
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947-1
[Ie] courant assigné d'emploi	3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-16 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
Durée de vie électrique	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C
Fiabilité électrique	Λ< 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4Λ< 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4
Présentation du produit	Produit complet

Environnement

Traitement de protection	TH
Température ambiante pour le stockage	-40…70 °C
Température de l'air ambiant en fonctionnement	-40…70 °C
Catégorie de surtension	Classe I conforming to CEI 60536
Degré de protection IP	IP69IP69KIP67 se conformer à CEI 60529
Degré de protection NEMA	NEMA 13NEMA 4X
Normes	CEI 60947-5-4CEI 60947-1CSA C22.2 No 14JIS C8201-5-1CEI 60947-5-5UL 508CEI 60947-5-1JIS C8201-1
Certifications du produit	BVULCSADNVLROS (Lloyds register of shipping)
Tenue aux vibrations	5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6
Tenue aux chocs mécaniques	30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27

Emballage

Type d'emballage 1	PCE
Nombre d'unité par paquet	1
Hauteur de l'emballage 1	3,700 cm
Largeur de l'emballage 1	5,400 cm
Longueur de l'emballage 1	9,300 cm
Poids de l'emballage (Kg)	104,000 g
Type d'emballage 2	S03
Nb produits dans l'emballage 2	100
Hauteur de l'emballage 2	30,000 cm
Largeur de l'emballage 2	30,000 cm
Longueur de l'emballage 2	40,000 cm
Poids de l'emballage 2	10,940 kg
Type d'emballage 3	P06
Nb produits dans l'emballage 3	800
Hauteur de l'emballage 3	75,000 cm
Largeur de l'emballage 3	60,000 cm
Longueur de l'emballage 3	80,000 cm
Poids de l'emballage 3	97,724 kg

Garantie contractuelle

Garantie (en mois)

18</

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	1
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Non
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Non
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
Use Longer
Prolongation de vie
Index de réparation du produitInspiré de l'indice de réparation français et de la norme EN 45 554. Seul le personnel qualifié est habilité à installer, remplacer ou entretenir cet équipement.	A
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Oui
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.

Documentation

Document 1
Document 2
Document 3
Document 4
Document 5
Document 6
Document 7
Document 8
Document 9
Document 10
Document 11
Document 12
Document 13
Document 14
Document 15
Document 16
Document 17
Document 18
Document 19

Avis (0)

Note 0 sur 5

0 reviews

Note 5 sur 5

Note 4 sur 5

Note 3 sur 5

Note 2 sur 5

Note 1 sur 5

Avis

Clear filters

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Harmony XB4 – bouton tournant à crosse – Ø22 – 3 pos rap C – noir – 2F – vis étr”

Vous devez être connecté pour publier un avis.

LIVRAISON GRATUITE

Informations sur le transporteur.

Assistance 24/7

Assistance technique illimitée.

100 % SÛR

Découvrez nos avantages.

RETOURS GRATUITS

Suivre ou annuler des commandes.

Se connecter

Pas encore de compte?

Créer un compte

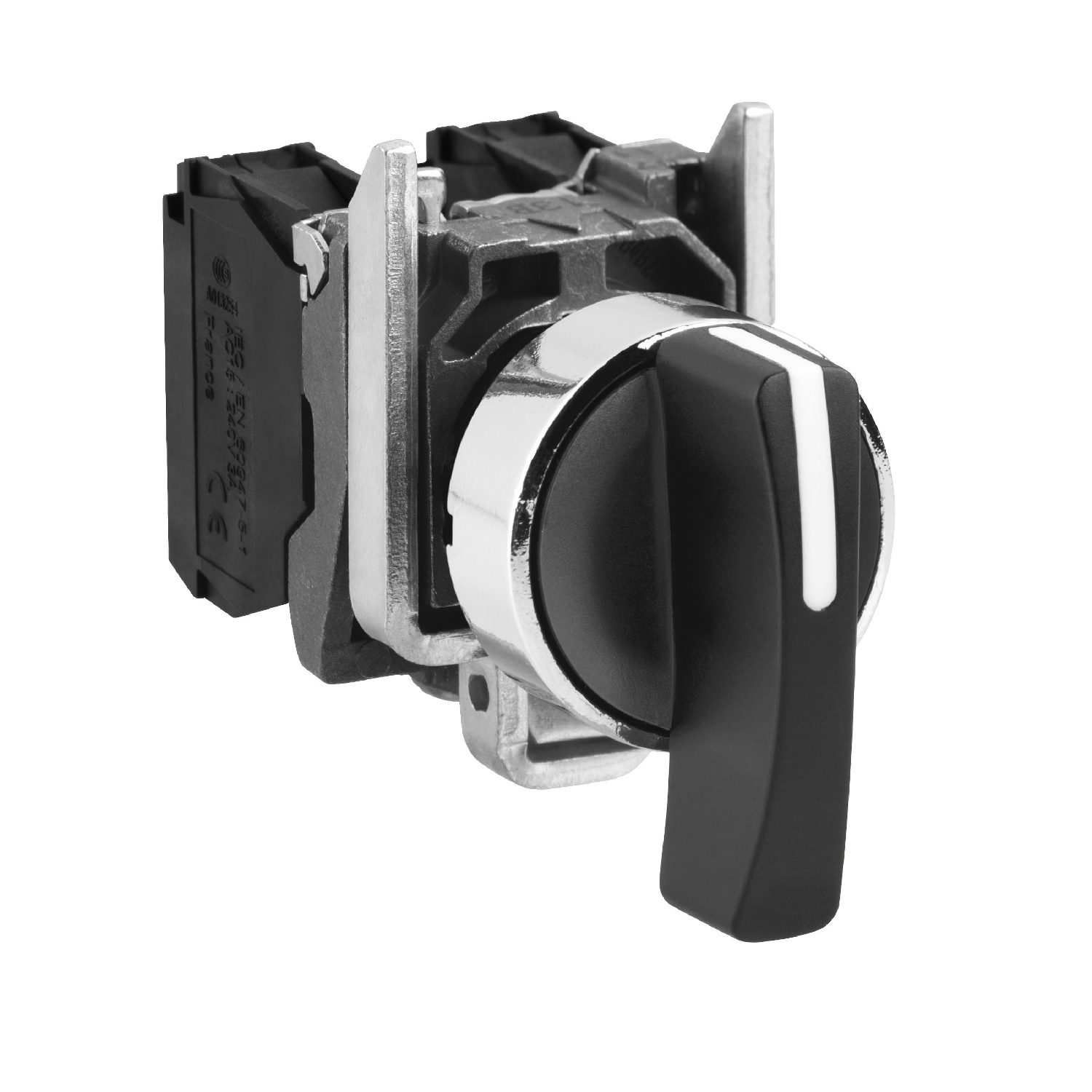

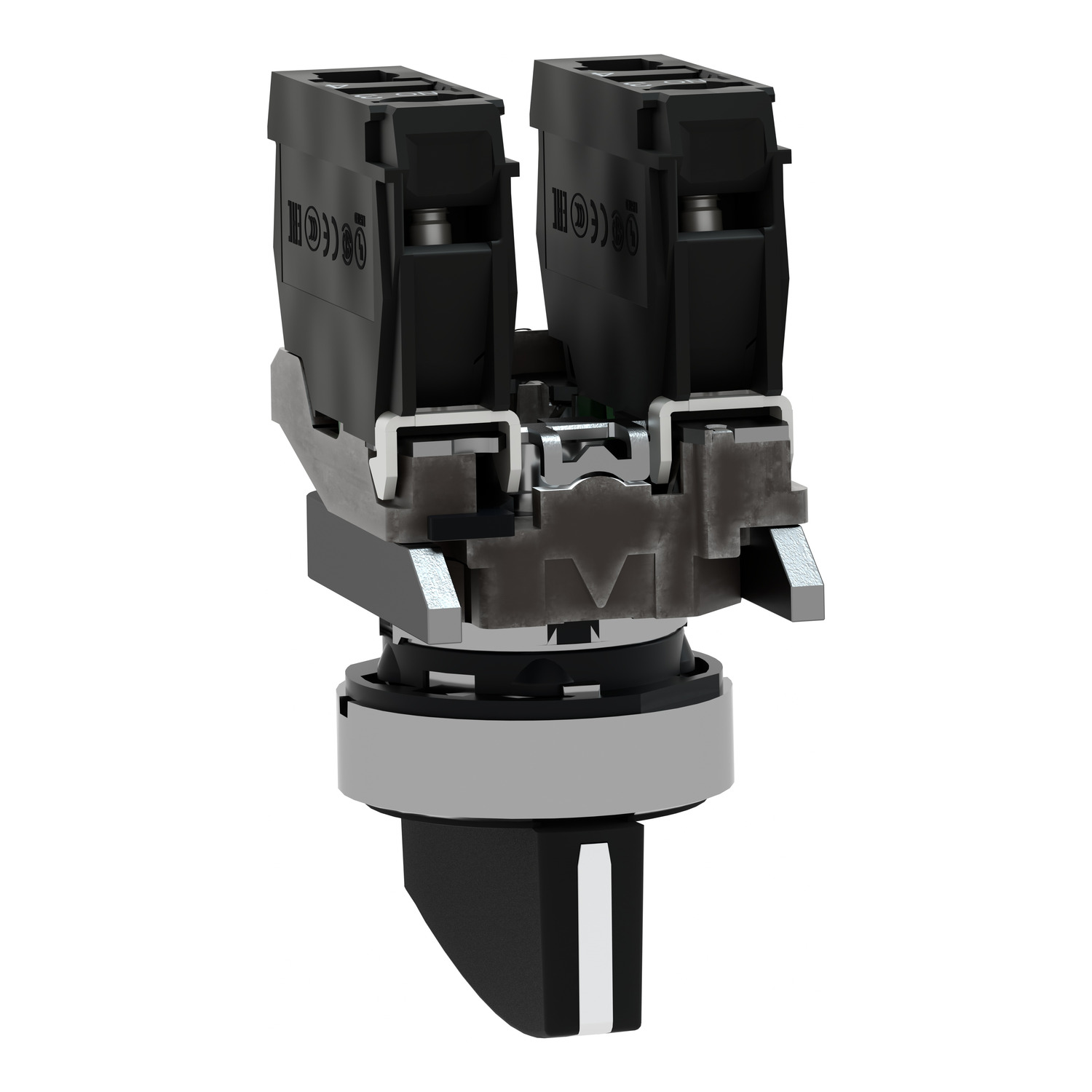

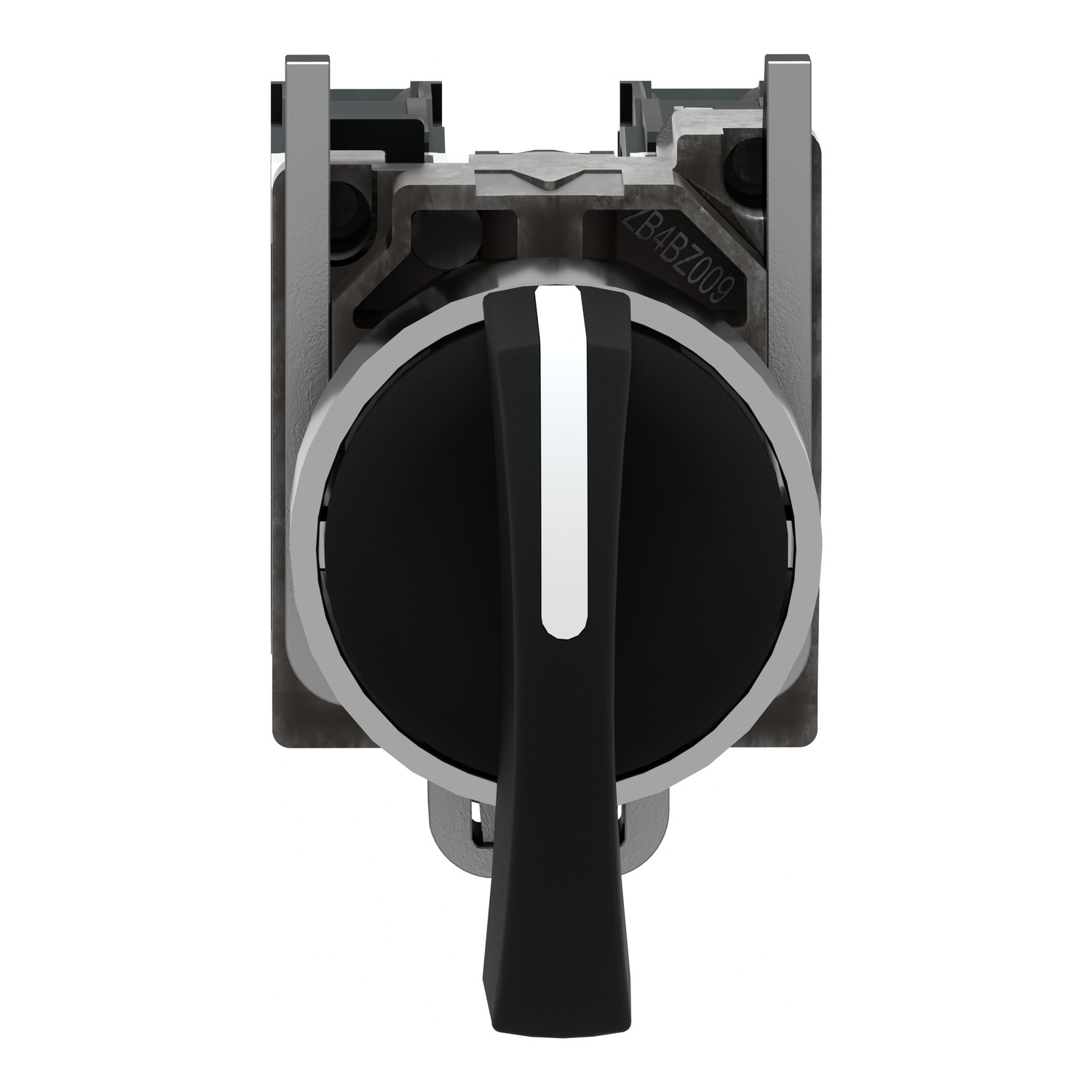

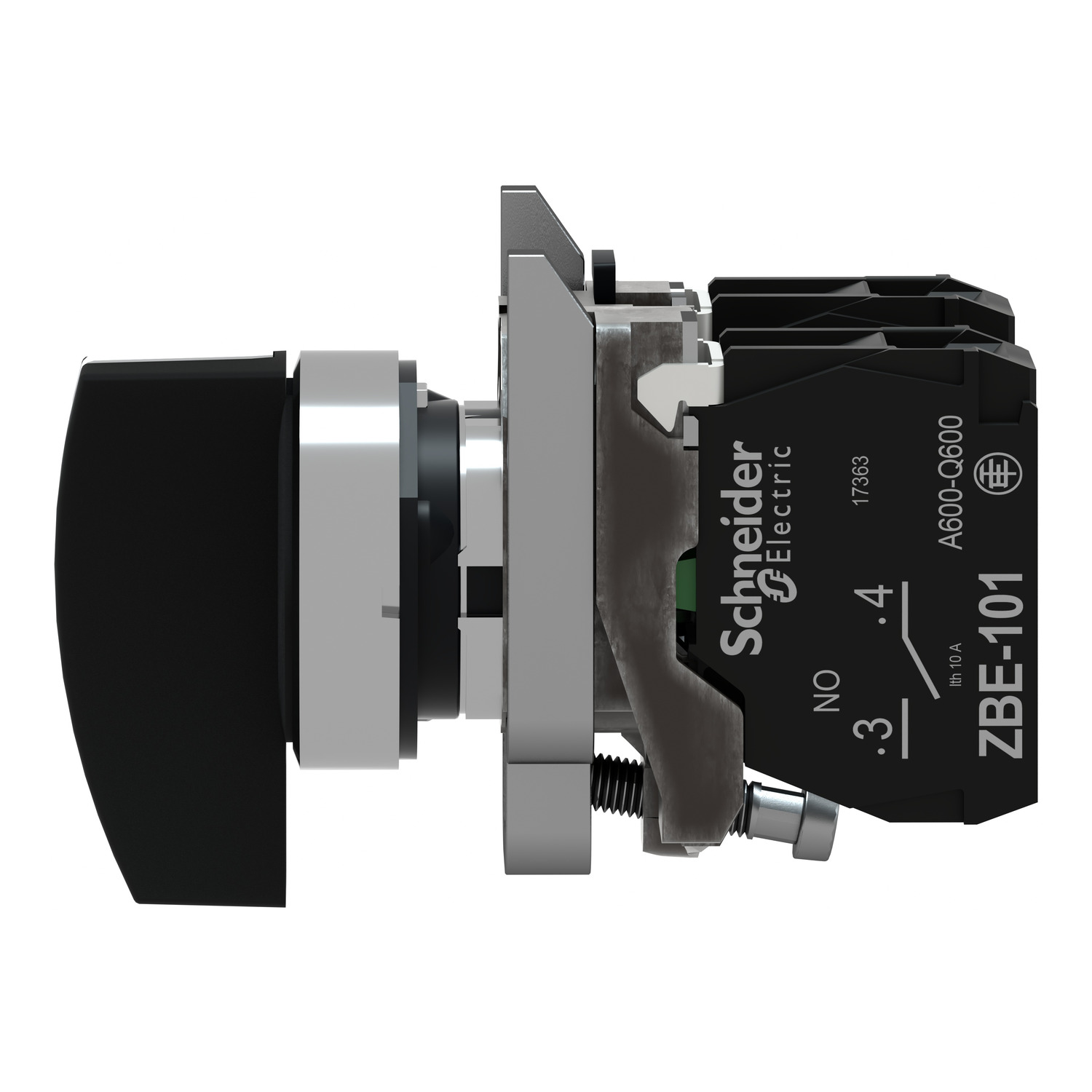

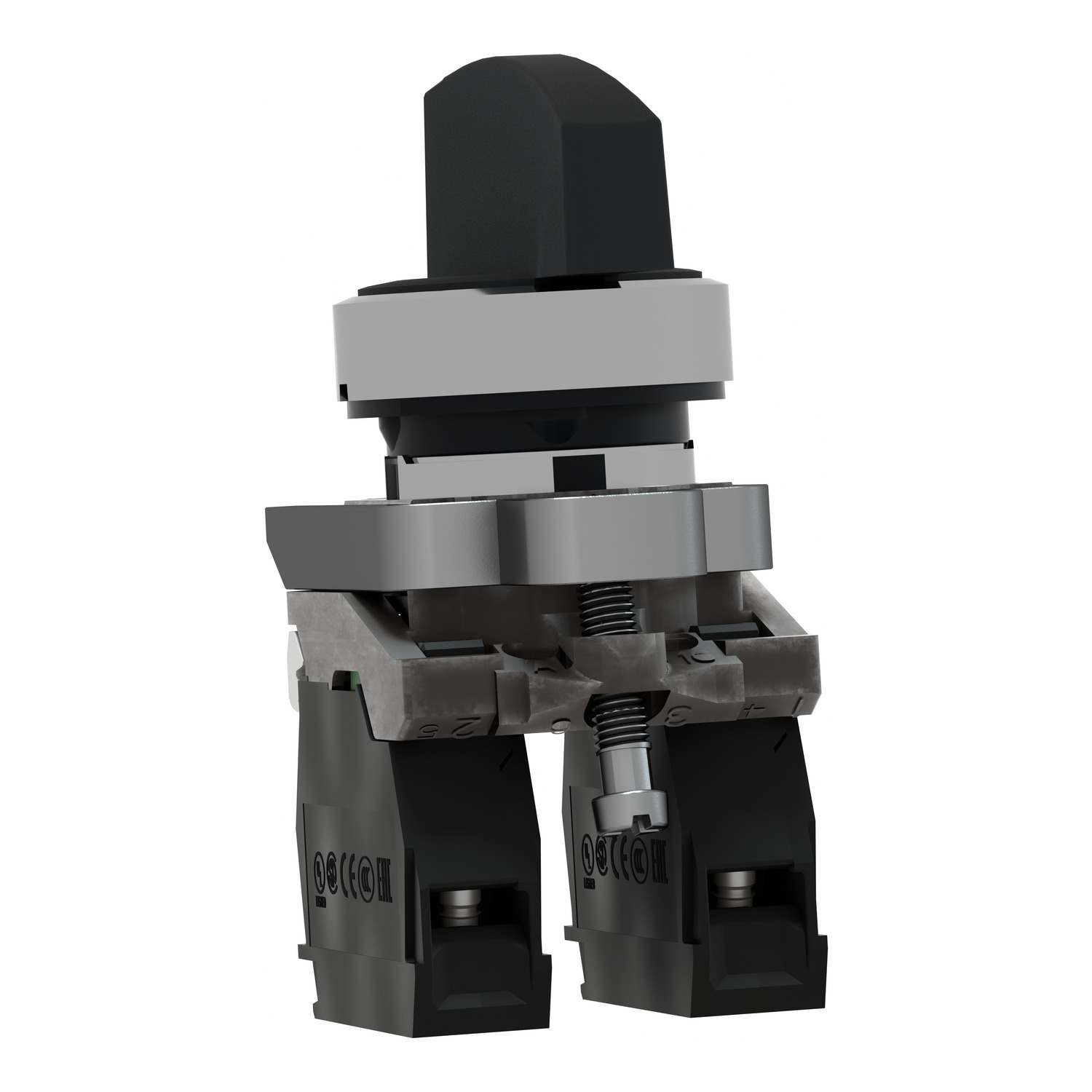

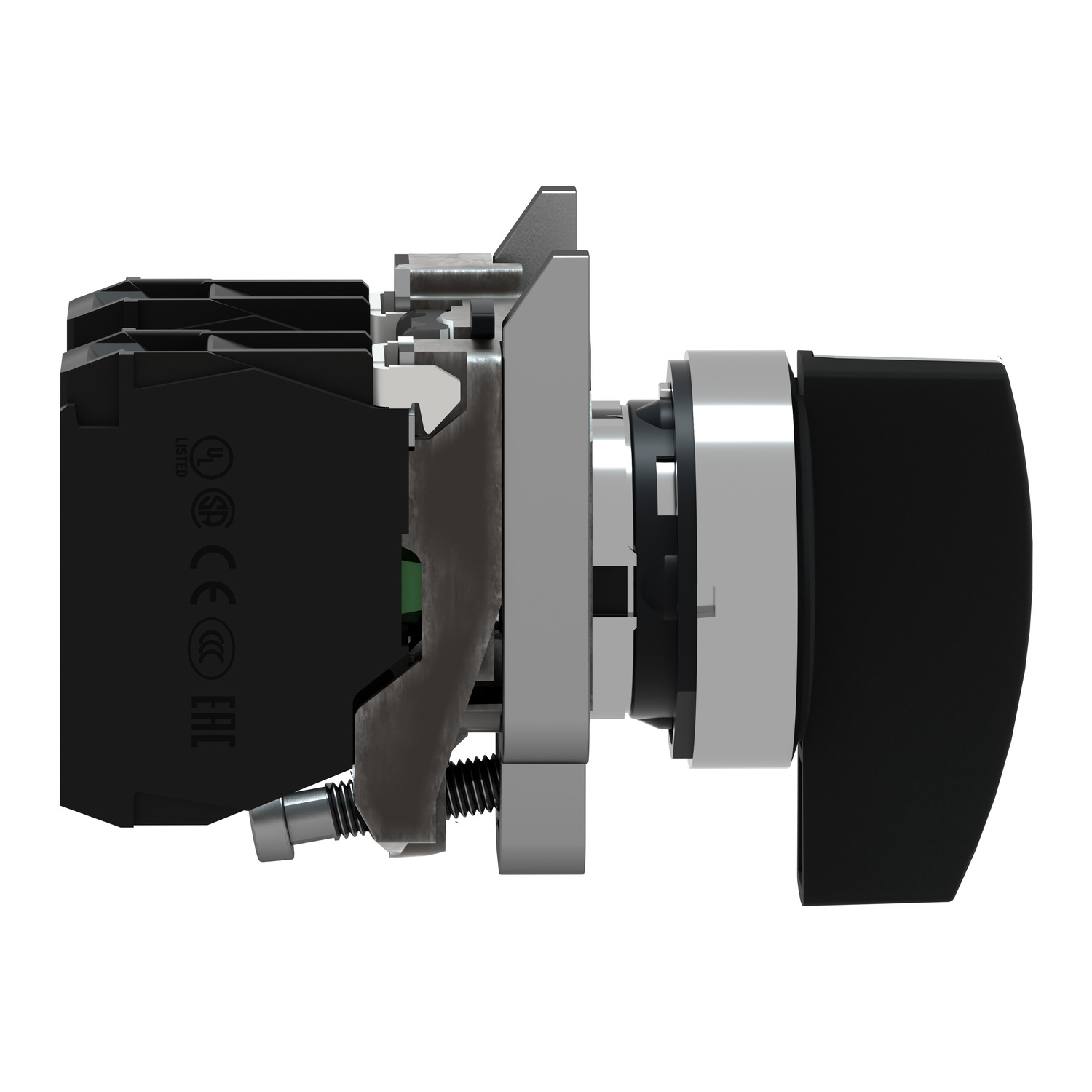

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 1

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 2

Click to enlarge

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 3

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 4

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 5

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 6

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 7

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 8

Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr – Image 9

Harmony XB4 – bouton tournant à crosse – Ø22 – 3 pos rap C – noir – 2F – vis étr

Name: Harmony XB4 - bouton tournant à crosse - Ø22 - 3 pos rap C - noir - 2F - vis étr - Maghreb Elec
SKU: XB4BJ53
Price: 112.83 MAD
Availability: InStock

Réf. : XB4BJ53

135,40 DHS

Ajouter à la liste de souhaits

Catégorie : Automatismes et contrôle pour l'industrie, Boutons poussoirs et voyants, Unités de commande et de signalisation 22 mm

Description

Ce bouton tournant offre une interface polyvalente pour la commande de vos machines. », »Il se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à vos circuits de commande à l’aide de simples bornes à vis-étriers. », »Il offre un moyen efficace de configurer votre machine selon différents modes de fonctionnement. », »Résistant aux chocs, à la poussière, à l’eau et aux vibrations grâce à ses degrés de protection IP66, IP67, IP69 et IP69K, il convient parfaitement à une utilisation au sein d’environnements hostiles.

Caractéristiques

Gamme de produit	Harmony XB4
Type de produit ou équipement	Sélecteur
Nom de l'appareil	XB4
Matériau de la collerette	Métal chromé
Matière de l'embase de fixation	Zamak
Diamètre de fixation	22,5 mm
Vente par quantité indivisible	1
Type de tête	Standard
Forme de la tête de l'unité de signalisation	Rond
Type de commande	Vers le centre rappel à ressort
Profil de fonctionnement	Noir poignée longue
Information sur position de fonctionnement	3 positions +/- 45°
Type et composition des contacts	2 NO
Fonctionnement des contacts	Coupure lente
Mode de raccordement	Borniers à vis-étrier,= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1

Hauteur	48 mm
Largeur	30 mm
Profondeur	68 mm
Description des bornes ISO n°1	(23-24)NO(13-14)NO
Poids Net	0,105 kg
Tenue au nettoyage haute pression	7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts	Contacts standards
Ouverture positive	Sans
Valeur du couple	0,14 N.m état électrique modifié NO
Durée de vie mécanique	1000000 cycle
Couple de serrage	0,8…1,2 N.m se conformer à CEI 60947-1
Forme de la tête de vis	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis
Matière des contacts	Alliage d’argent (Ag/Ni)
Protection contre les courts-circuits	10 A cartouche fusible type gG se conformer à CEI 60947-5-1
[Ith] courant thermique conventionnel	10 A se conformer à CEI 60947-5-1
[Ui] tension assignée d'isolement	600 V (degré de pollution 3) se conformer à CEI 60947-1
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947-1
[Ie] courant assigné d'emploi	3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-16 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
Durée de vie électrique	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 annexe C
Fiabilité électrique	Λ< 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4Λ< 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4
Présentation du produit	Produit complet

Traitement de protection	TH
Température ambiante pour le stockage	-40…70 °C
Température de l'air ambiant en fonctionnement	-40…70 °C
Catégorie de surtension	Classe I conforming to CEI 60536
Degré de protection IP	IP69IP69KIP67 se conformer à CEI 60529
Degré de protection NEMA	NEMA 13NEMA 4X
Normes	CEI 60947-5-4CEI 60947-1CSA C22.2 No 14JIS C8201-5-1CEI 60947-5-5UL 508CEI 60947-5-1JIS C8201-1
Certifications du produit	BVULCSADNVLROS (Lloyds register of shipping)
Tenue aux vibrations	5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6
Tenue aux chocs mécaniques	30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27

Type d'emballage 1	PCE
Nombre d'unité par paquet	1
Hauteur de l'emballage 1	3,700 cm
Largeur de l'emballage 1	5,400 cm
Longueur de l'emballage 1	9,300 cm
Poids de l'emballage (Kg)	104,000 g
Type d'emballage 2	S03
Nb produits dans l'emballage 2	100
Hauteur de l'emballage 2	30,000 cm
Largeur de l'emballage 2	30,000 cm
Longueur de l'emballage 2	40,000 cm
Poids de l'emballage 2	10,940 kg
Type d'emballage 3	P06
Nb produits dans l'emballage 3	800
Hauteur de l'emballage 3	75,000 cm
Largeur de l'emballage 3	60,000 cm
Longueur de l'emballage 3	80,000 cm
Poids de l'emballage 3	97,724 kg
