Principales

Gamme de produit	Harmony XALK
Type de produit ou équipement	Poste de commande complet
Nom de l'appareil	XALK
Destination du produit	Pour unités de commande et signalisation XB5 Ø 22 mm
Application de la boîte pendante	Fonction coupure d'urgenceFonction d'arrêt d'urgence
Couleur de la base du boîtier	Gris clair (RAL 7035)
Couleur du capot	Jaune (RAL 1021)
Matière	Polycarbonate
Profil de fonctionnement	1 bouton-poussoir coup de poing
Description des fonctionnements	Rouge sans marquage 2 NF
Remise à zéro	Tourner pour déverrouiller
Composition de la boîte de commande	1 bouton-poussoir Ø 40 mm coup de poing, rouge 2 NF sans marquage marquage
Fonctionnement des contacts	Coupure lente

Complémentaires

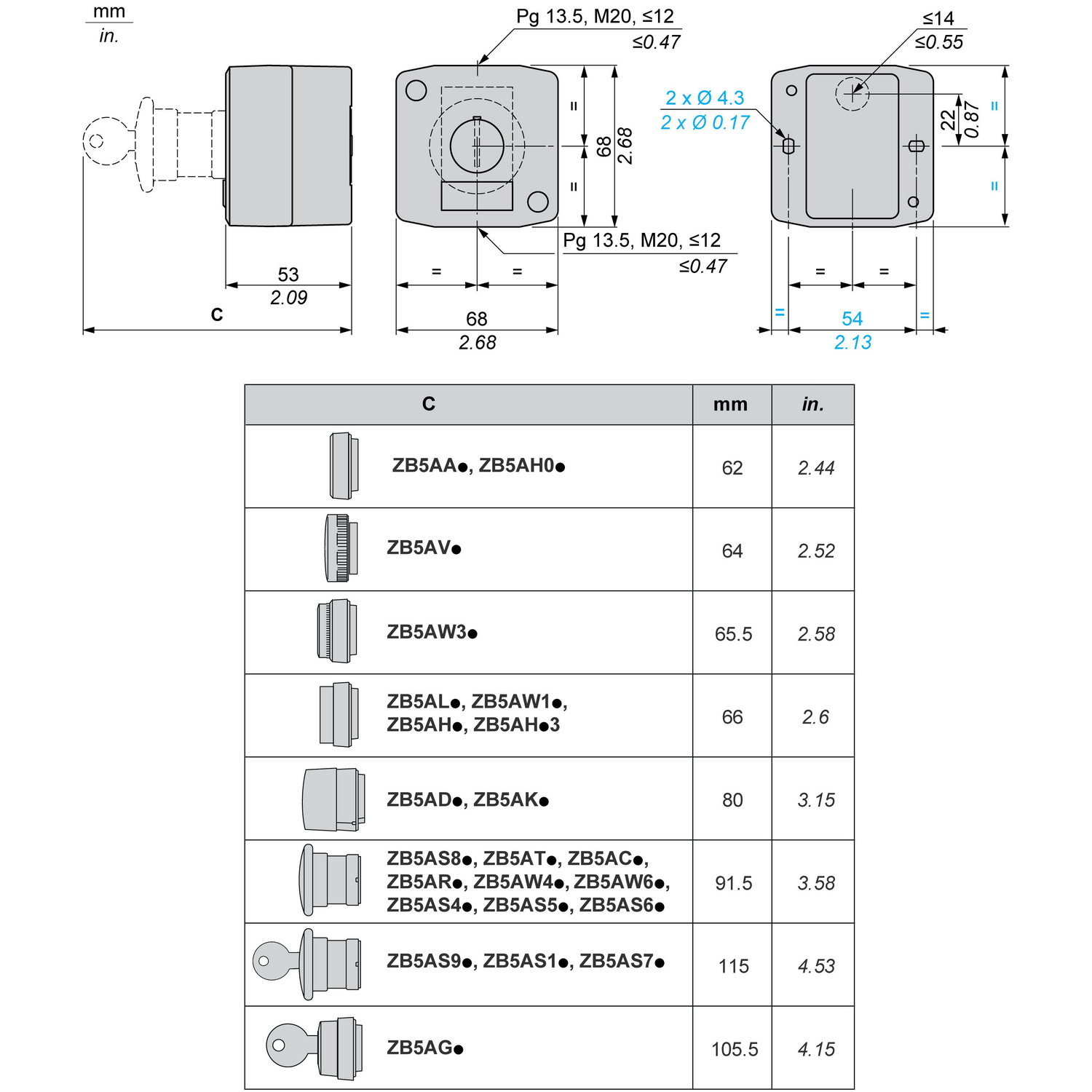

Entrée de câble	1 découpe pour entrée de câble 0…14 mm2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 0…12 mm
Poids Net	0,194 kg
Tenue au nettoyage haute pression	7000000 Pa à 55 °C, distance : 0,1 m
Number of command positions	1
Number of indicator lights	0
Number of push buttons	0
Ouverture positive	Avec se conformer à CEI 60947-5-1 annexe K
Course d'actionnement	1,5 mm (état électrique modifié NF)4,3 mm (course totale)
Force d'actionnement	44 N
Number of selector switches	0
Durée de vie mécanique	300000 cycle
Mode de raccordement	Borniers à vis-étrier,= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1
Number of key switches	0
Couple de serrage	0,8…1,2 N.m se conformer à CEI 60947-1
Forme de la tête de vis	Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis
Matière des contacts	Alliage d’argent (Ag/Ni)
Protection contre les courts-circuits	10 A cartouche fusible type gG se conformer à CEI 60947-5-1
[Ith] courant thermique conventionnel	10 A se conformer à CEI 60947-5-1
Number of mushroom-shaped push-buttons	1
[Ui] tension assignée d'isolement	600 V (degré de pollution 3) se conformer à CEI 60947-1
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947-1
[Ie] courant assigné d'emploi	3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-16 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
Durée de vie électrique	1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C
Fiabilité électrique	Λ< 10exp(-6) à 5 V, 1 mA se conformer à CEI 60947-5-4Λ< 10exp(-8) à 17 V, 5 mA se conformer à CEI 60947-5-4
Nombre de contacts comme contact normalement fermé	0
Nombre de contacts comme contact normalement ouvert	0
Nombre de contacts comme contact inverseur	0
Couleur du capot	Jaune

Environnement

Traitement de protection	TH
Température ambiante pour le stockage	-40…70 °C
Température de l'air ambiant en fonctionnement	-40…70 °C
Catégorie de surtension	Classe II conforming to CEI 60536
Degré de protection IP	IP66 se conformer à CEI 60529IP67IP69IP69K
Degré de protection NEMA	NEMA 13NEMA 4X
Tenue aux chocs IK	IK03 se conformer à CEI 62262
Normes	CEI 60204-1CEI 60947-5-1CEI 60364-5-53ISO 13850CSA C22.2 No 14UL 508CEI 60947-5-5CEI 60947-5-4CEI 60947-1UL 60947-5-1UL 60947-5-5UL 60947-1
Tenue aux vibrations	5 gn (f= 12…500 Hz) conforming to CEI 60068-2-6
Tenue aux chocs mécaniques	30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27

Emballage

Type d'emballage 1

PCE

Nombre d'unité par paquet

Hauteur de l'emballage 1

9,700 cm

Largeur de l'emballage 1

7,000 cm

Longueur de l'emballage 1

7,000 cm

Poids de l'emballage (Kg)

168,000 g

Type d'emballage 2

S03

Nb produits dans l'emballage 2

Hauteur de l'emballage 2

30,000 cm

Largeur de l'emballage 2

30,000 cm

Longueur de l'emballage 2
