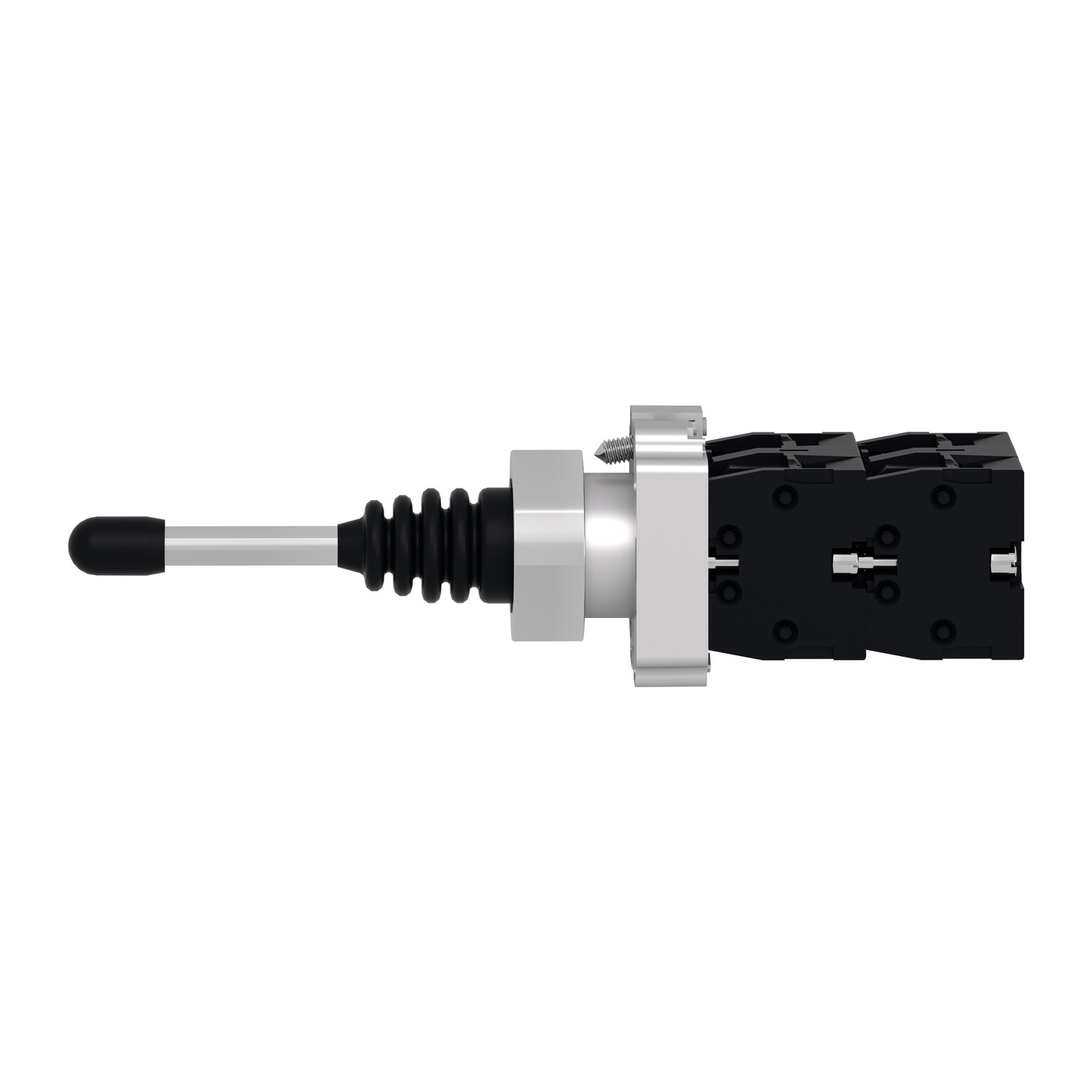

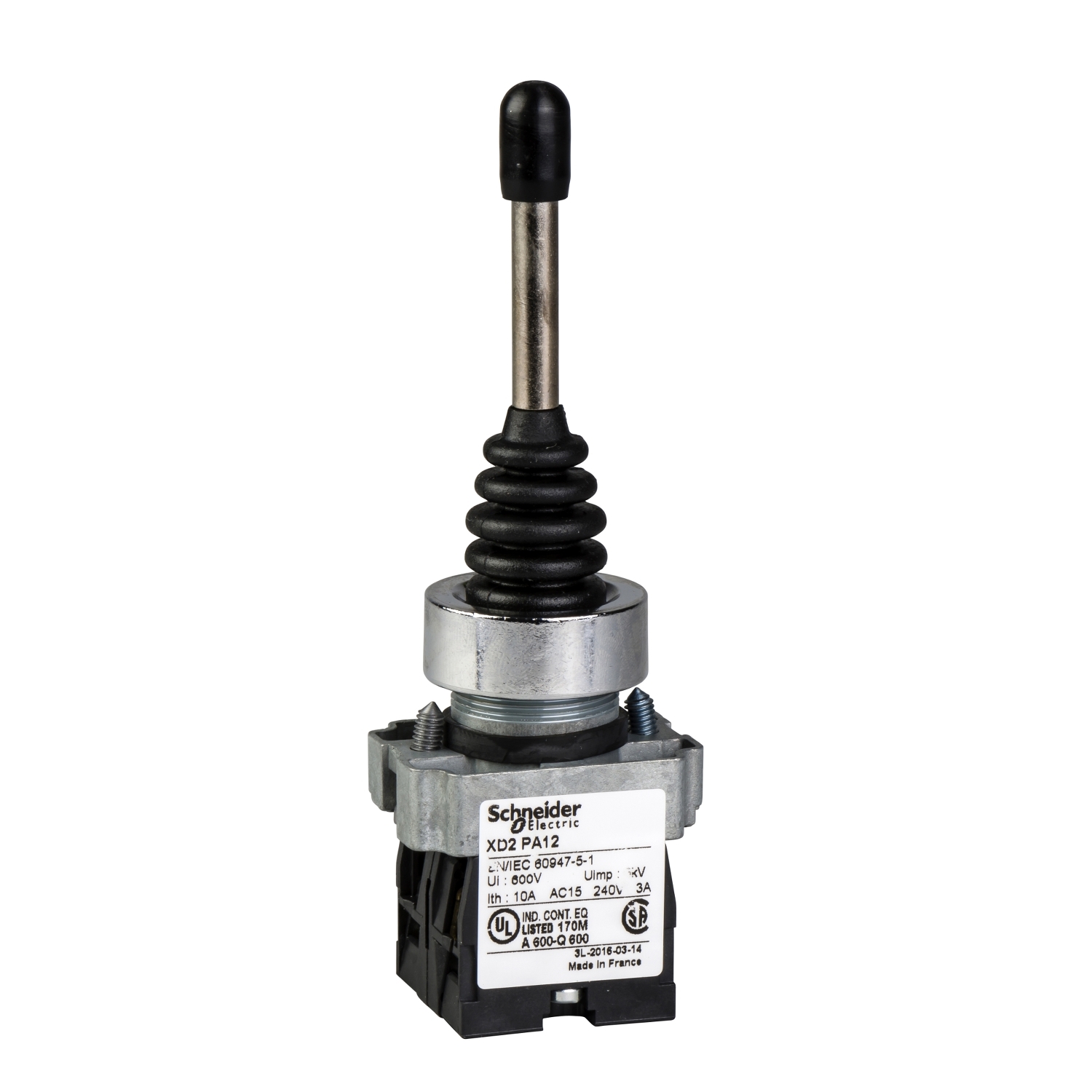

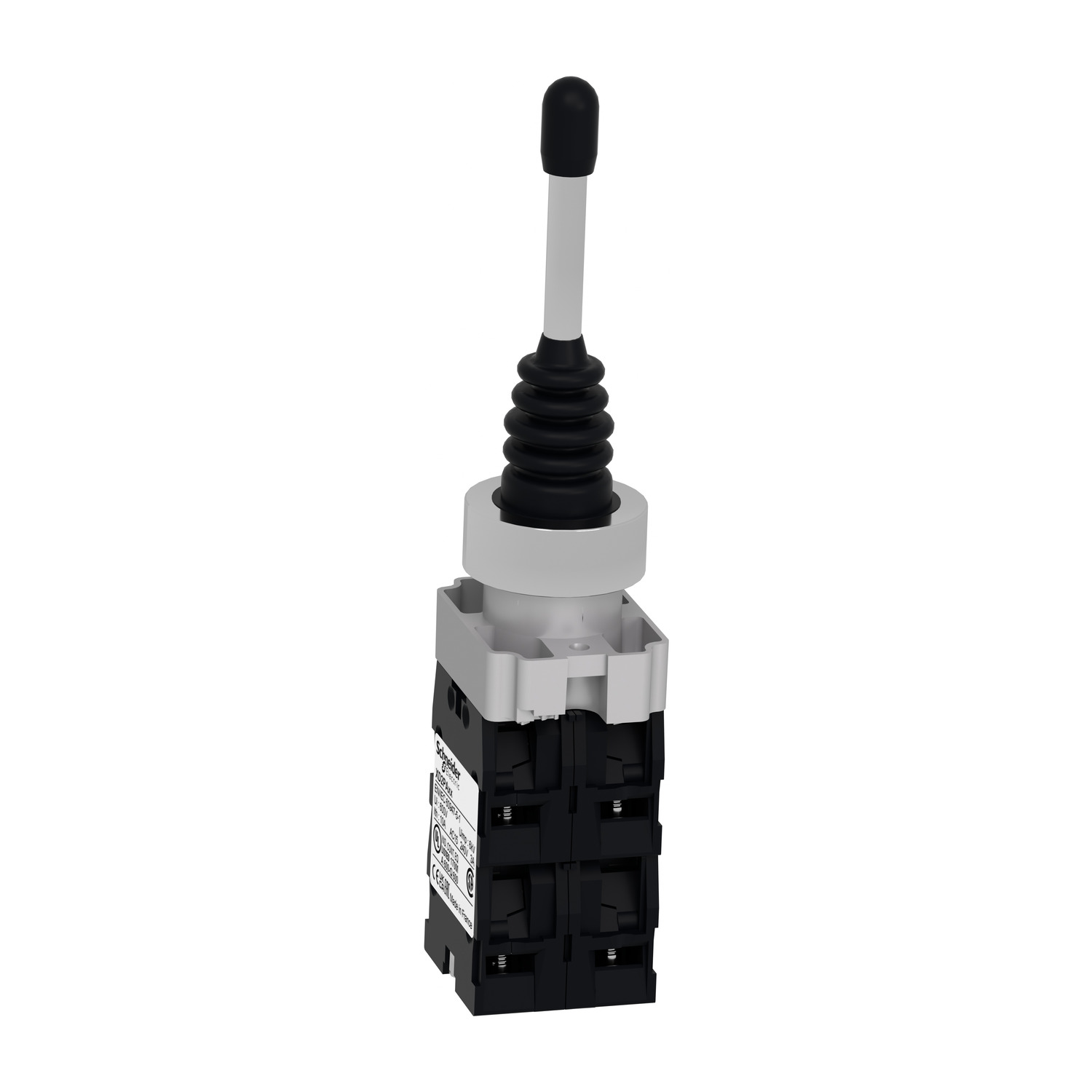

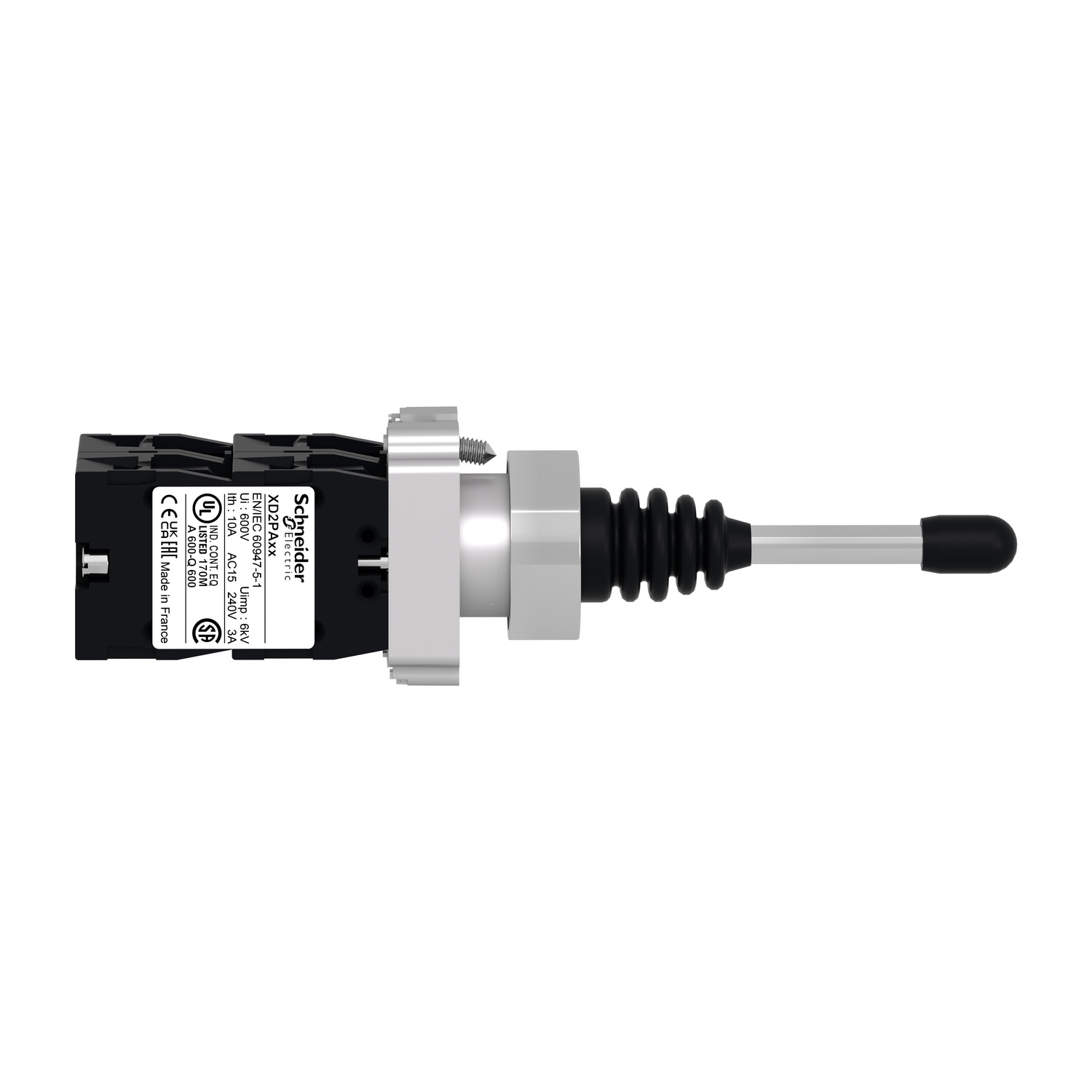

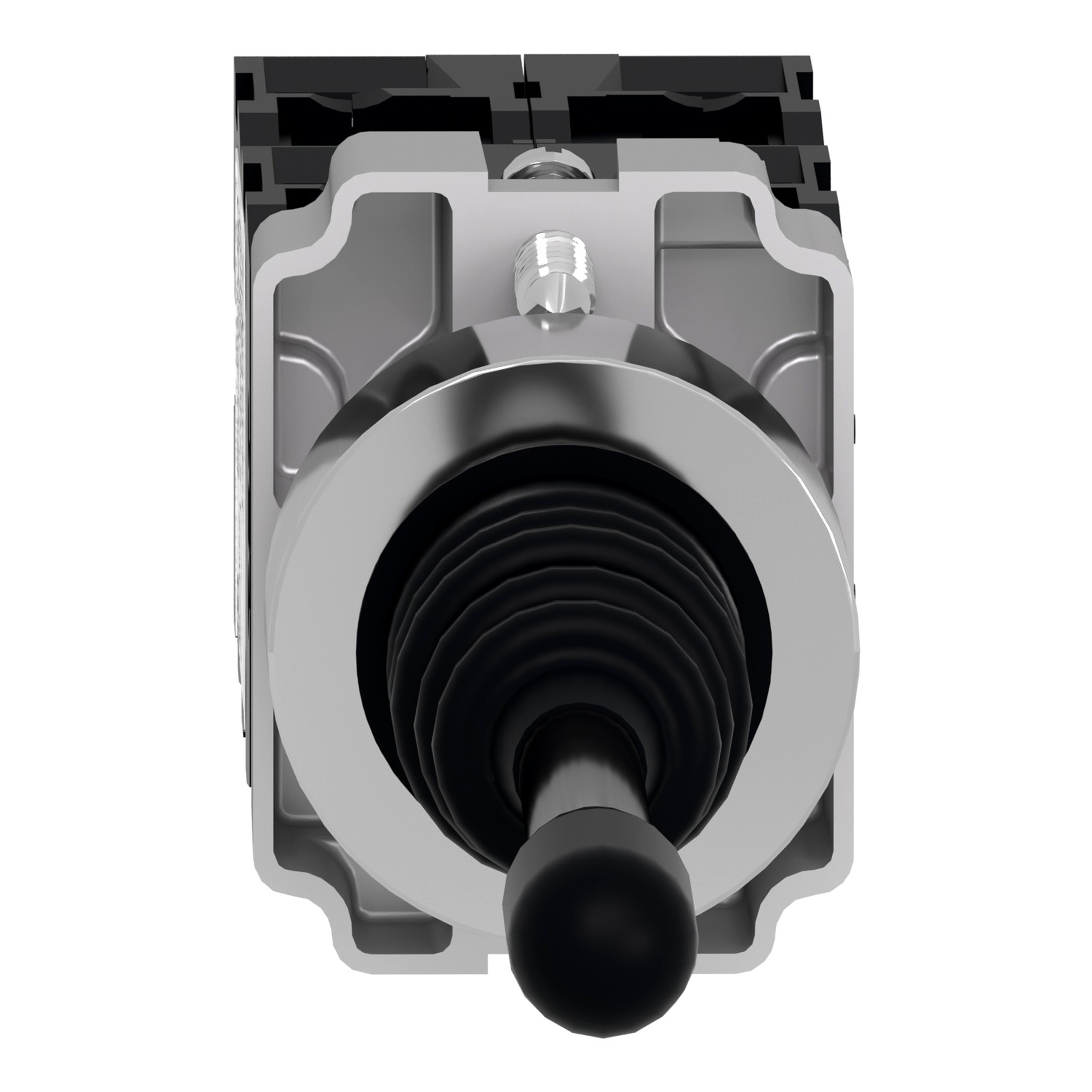

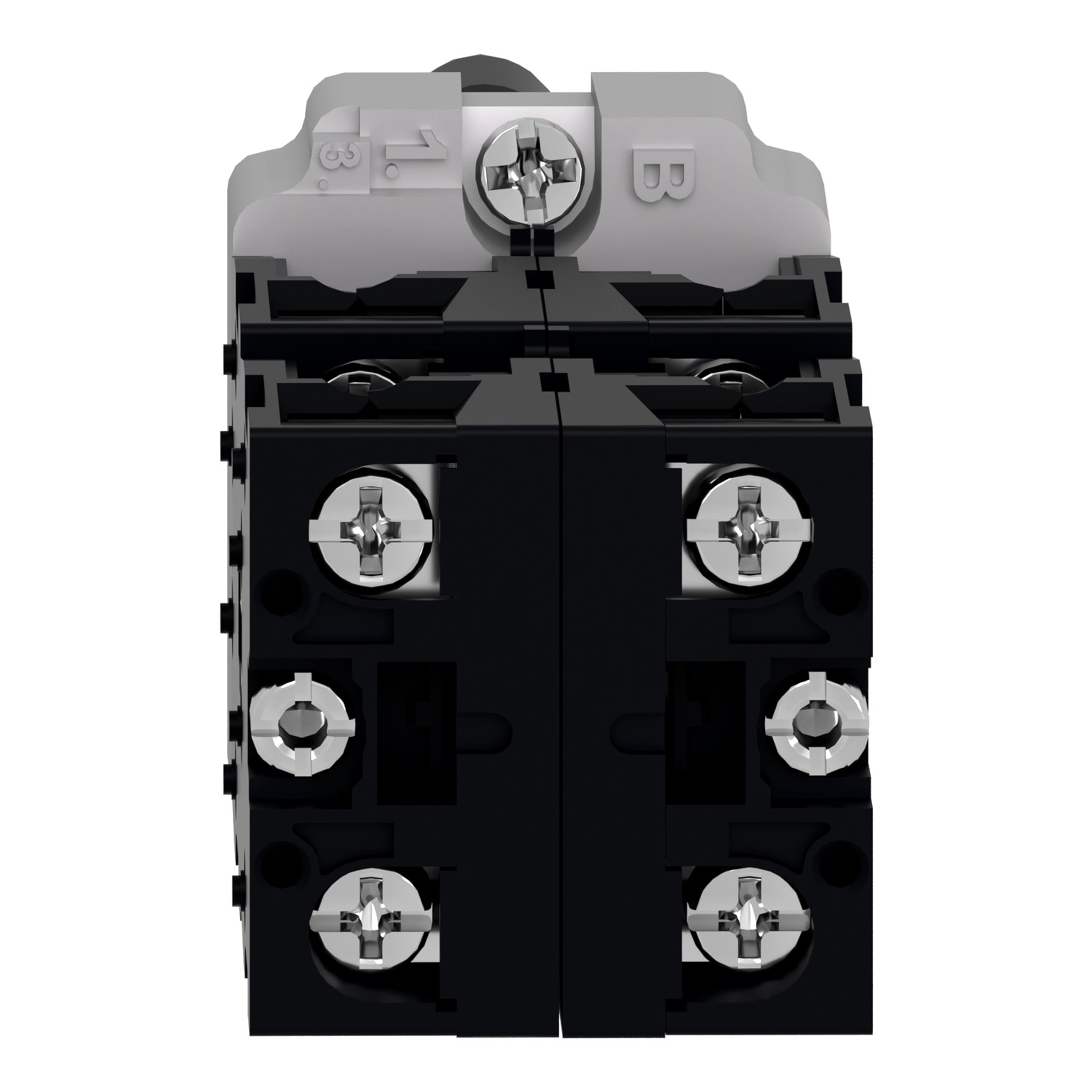

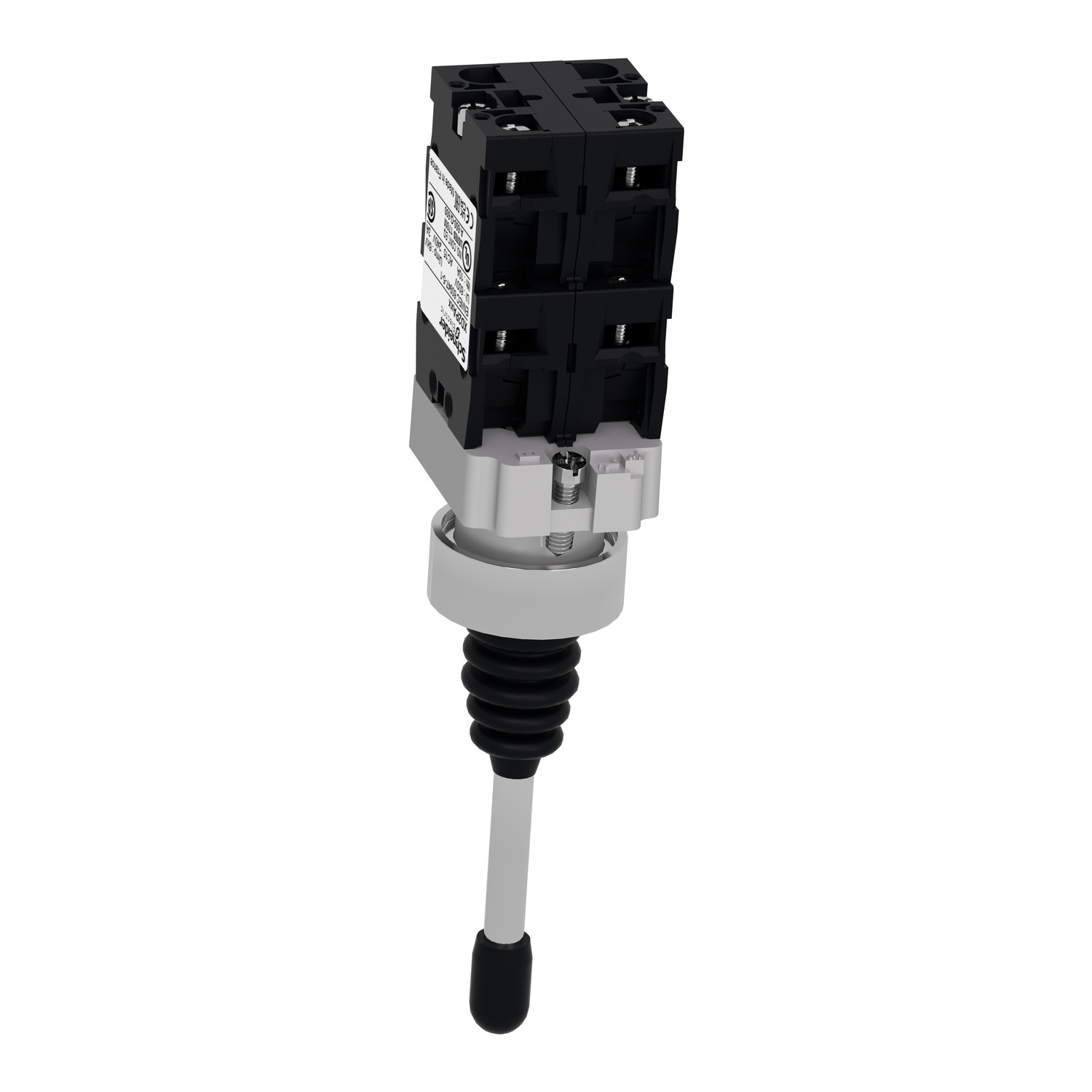

Harmony – Manipulateur 4 directions
Réf. : XD2PA24
559,70 DHS
Description
Cette Harmony XD2PA24 est un joystick complet de diamètre 22 mm à 4 directions avec 1 contact NO par direction. », »Il fait partie de la gamme des contrôleurs Harmony XD pour les applications de levage.
Caractéristiques
Principales
| Gamme de produit | Harmony XD2 |
|---|---|
| Type de produit ou équipement | Manipulateur complet |
| Nom de l'appareil | XD2 |
| Diamètre de fixation | 22 mm |
| Matériau de la collerette | Métal chromé |
Complémentaires
| [Ui] tension assignée d'isolement | 500 V (degré de pollution 3) se conformer à CEI 60947-1600 V (degré de pollution 3) se conformer à UL 508600 V (degré de pollution 3) se conformer à CSA C22.2 No 14 |
|---|---|
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-1 |
| Information sur position de fonctionnement | Toutes positions |
| Cran par direction | 1 |
| Information du sens de fonctionnement | Omnidirectionnel |
| Type et composition des contacts | 1 NO pour temporisation |
| Protection contre les courts-circuits | 10 A gG (gl) Neozed cartouche fusible se conformer à CEI 60947-5-1 |
| Mode de raccordement | Bornes à vis imperdables, 2 x 1,5 mm² avec ou sans emboutBornes à vis imperdables, 1 x 0,5 mm² avec ou sans emboutBornes à vis imperdables, 1 x 2,5 mm² avec ou sans embout |
| Durée de vie électrique | 1000000 cycle, AC-15 à 230 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15 à 127 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13 à 24 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13 à 48 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, DC-13 à 120 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15 à 48 V, cadence de fonctionnement<3600 cyc/h, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C |
| Désignation code des contacts | A600-Q600 |
| Catégorie de surtension | Classe I conforming to CEI 61140 |
| Durée de vie mécanique | 1000000 cycle |
| Entraxe de fixation | 85 x 85 mm |
| Rappel | vers position 0 |
| Hauteur | 146 mm |
| Profondeur | 40 mm |
| Poids Net | 0,145 kg |
| [Ie] courant assigné d'emploi | 0,27 A à 250 V, DC-13, Q300 se conformer à CEI 60947-5-13 A à 240 V, AC-15, A300 |
Environnement
| Normes | CEI 60947-5-1 |
|---|---|
| Certifications du produit | ULCSALROS (Lloyds register of shipping) |
| Traitement de protection | TC |
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Tenue aux vibrations | 5 gn (f= 40…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 20 gn se conformer à CEI 60068-2-27 |
| Degré de protection IP | IP66 se conformer à CEI 60529 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 3,100 cm |
| Largeur de l'emballage 1 | 4,200 cm |
| Longueur de l'emballage 1 | 14,800 cm |
| Poids de l'emballage (Kg) | 158,000 g |
| Type d'emballage 2 | S02 |
| Nb produits dans l'emballage 2 | 60 |
| Hauteur de l'emballage 2 | 15,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 9,790 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Longer | |
| Prolongation de vie | |
| Index de réparation du produitInspiré de l'indice de réparation français et de la norme EN 45 554. Seul le personnel qualifié est habilité à installer, remplacer ou entretenir cet équipement. | A |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
