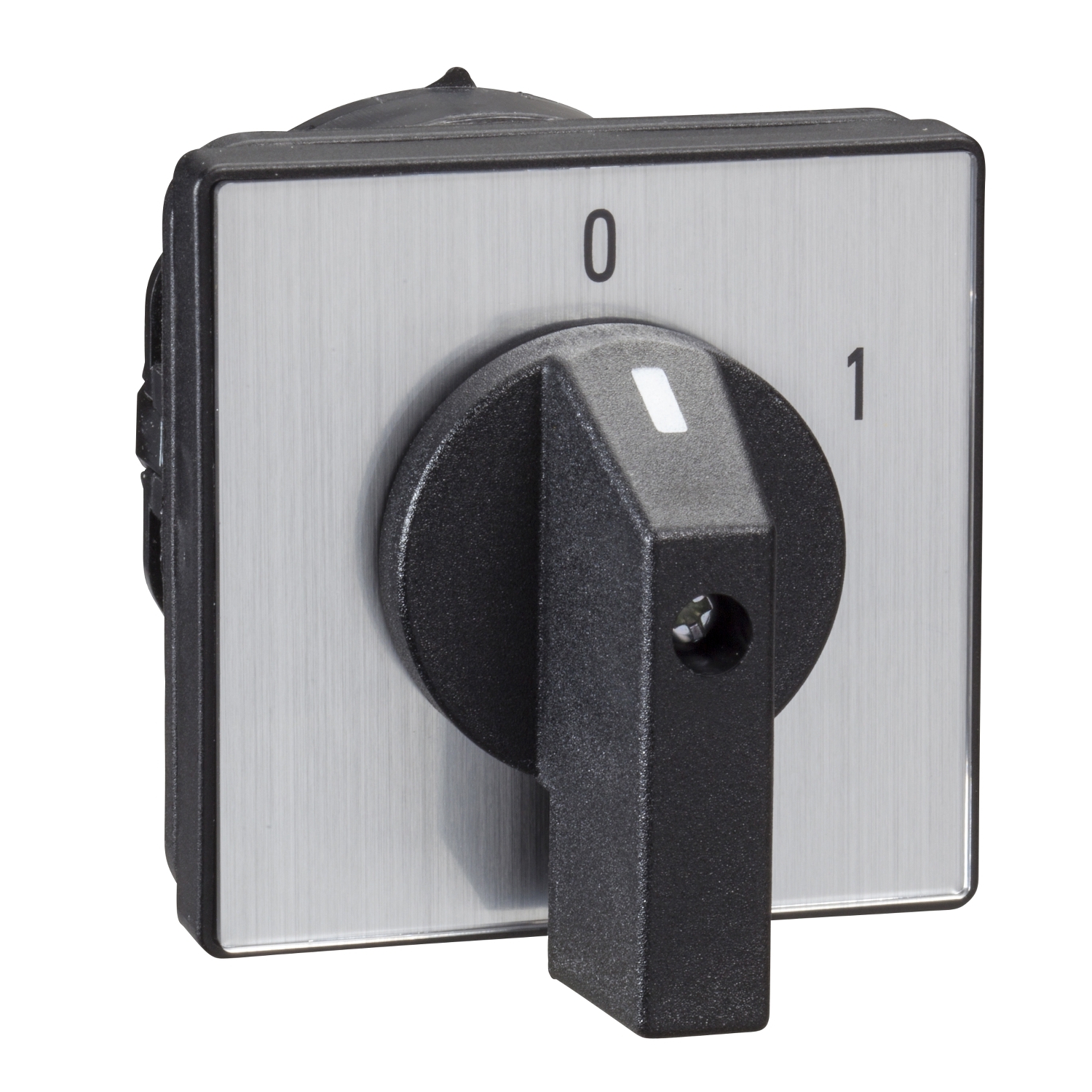

Harmony – interrupteur à came – 3 pôles – 60° – 32A – fixation par vis
Réf. : K30C003AP
512,87 DHS
Caractéristiques
Principales
| Gamme de produit | Harmony K |
|---|---|
| Type de produit ou équipement | Commutateur à came complet |
| Nom de composant | K30 |
| [Ith] courant thermique conventionnel | 32 A |
| Montage du produit | Montage avant |
| Mode de fixation | 4 trous |
| Type de tête du contrôleur à came | Avec plastron 64 x 64 mm |
| Type de commande | Noir poignée |
| Cadenassage de la commande rotative | Sans |
| Présentation de l'étiquette | Avec métallique marquage, 0 - 1 noir marquage |
| Fonction du commutateur | Interrupteur |
| Rappel | Sans |
| Position Off | Avec position Off |
| Description des pôles | 3P |
| Positions angulaires | Droite : 0° - 60° |
| Degré de protection IP | IP40 conforming to CEI 60529 |
Complémentaires
| Angle de commutation | 60 ° |
|---|---|
| [Ui] tension assignée d'isolement | 690 V (degré de pollution 3) se conformer à CEI 60947-1 |
| Courant de court-circuit | 5000 A |
| Protection contre les courts-circuits | 50 A cartouche fusible, type gG |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN 947-16 kV se conformer à CEI 947-1 |
| Fonctionnement des contacts | Coupure lente |
| Ouverture positive | Avec |
| Raccordement électrique | Bornes à vis imperdables flexible, capacité de serrage: 2 x 4 mm²Bornes à vis imperdables rigide, capacité de serrage: 2 x 6 mm² |
| Couple de serrage | 1,2 N.m |
| Pouvoir de commutation en mA | 11000 mA CC à 120 V 2 contact(s) pour inductive charge (D = 50 ms)11000 mA CC à 180 V 3 contact(s) pour inductive charge (D = 50 ms)11000 mA CC à 60 V 1 contact(s) pour inductive charge (D = 50 ms)1200 mA CC à 220 V 1 contact(s) pour résistive charge (D = 1 ms)1200 mA CC à 440 V 2 contact(s) pour résistive charge (D = 1 ms)1200 mA CC à 660 V 3 contact(s) pour résistive charge (D = 1 ms)16000 mA CC à 140 V 3 contact(s) pour inductive charge (D = 50 ms)16000 mA CC à 48 V 1 contact(s) pour inductive charge (D = 50 ms)16000 mA CC à 95 V 2 contact(s) pour inductive charge (D = 50 ms)23000 mA CC à 120 V 2 contact(s) pour résistive charge (D = 1 ms)23000 mA CC à 180 V 3 contact(s) pour résistive charge (D = 1 ms)23000 mA CC à 60 V 1 contact(s) pour résistive charge (D = 1 ms)25000 mA CC à 30 V 1 contact(s) pour inductive charge (D = 50 ms)25000 mA CC à 60 V 2 contact(s) pour inductive charge (D = 50 ms)25000 mA CC à 90 V 3 contact(s) pour inductive charge (D = 50 ms)3200 mA CC à 110 V 1 contact(s) pour inductive charge (D = 50 ms)3200 mA CC à 220 V 2 contact(s) pour inductive charge (D = 50 ms)3200 mA CC à 330 V 3 contact(s) pour inductive charge (D = 50 ms)32000 mA CC à 140 V 3 contact(s) pour résistive charge (D = 1 ms)32000 mA CC à 24 V 1 contact(s) pour inductive charge (D = 50 ms)32000 mA CC à 24 V 1 contact(s) pour résistive charge (D = 1 ms)32000 mA CC à 48 V 1 contact(s) pour résistive charge (D = 1 ms)32000 mA CC à 48 V 2 contact(s) pour inductive charge (D = 50 ms)32000 mA CC à 48 V 2 contact(s) pour résistive charge (D = 1 ms)32000 mA CC à 70 V 3 contact(s) pour inductive charge (D = 50 ms)32000 mA CC à 70 V 3 contact(s) pour résistive charge (D = 1 ms)32000 mA CC à 95 V 2 contact(s) pour résistive charge (D = 1 ms)400 mA CC à 440 V 1 contact(s) pour résistive charge (D = 1 ms)400 mA CC à 660 V 2 contact(s) pour résistive charge (D = 1 ms)6500 mA CC à 110 V 1 contact(s) pour résistive charge (D = 1 ms)6500 mA CC à 220 V 2 contact(s) pour résistive charge (D = 1 ms)6500 mA CC à 330 V 3 contact(s) pour résistive charge (D = 1 ms) |
| Durée de vie mécanique | 300000 cycle |
| Largeur hors tout CAO | 64 mm |
| Hauteur hors tout CAO | 64 mm |
| Profondeur hors tout CAO | 93 mm |
| Poids Net | 0,224 kg |
Environnement
| Normes | CEI 60947-3 |
|---|---|
| Certifications du produit | CULus 120 V 2 hp monophaséCULus 240 V 5 hp monophaséCULus 240 V 5 hp 3 phasesCULus 480 V 20 hp 3 phases |
| Traitement de protection | TC |
| Température de l'air ambiant en fonctionnement | -25…55 °C |
| Température ambiante pour le stockage | -40…70 °C |
| Classe de protection contre les chocs électriques | Classe II conforming to CEI 60536Classe II conforming to NF C 20-030 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 7,2 cm |
| Largeur de l'emballage 1 | 7,2 cm |
| Longueur de l'emballage 1 | 11,5 cm |
| Poids de l'emballage (Kg) | 224,0 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 30 |
| Hauteur de l'emballage 2 | 30,0 cm |
| Largeur de l'emballage 2 | 30,0 cm |
| Longueur de l'emballage 2 | 40,0 cm |
| Poids de l'emballage 2 | 7,244 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 5 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
