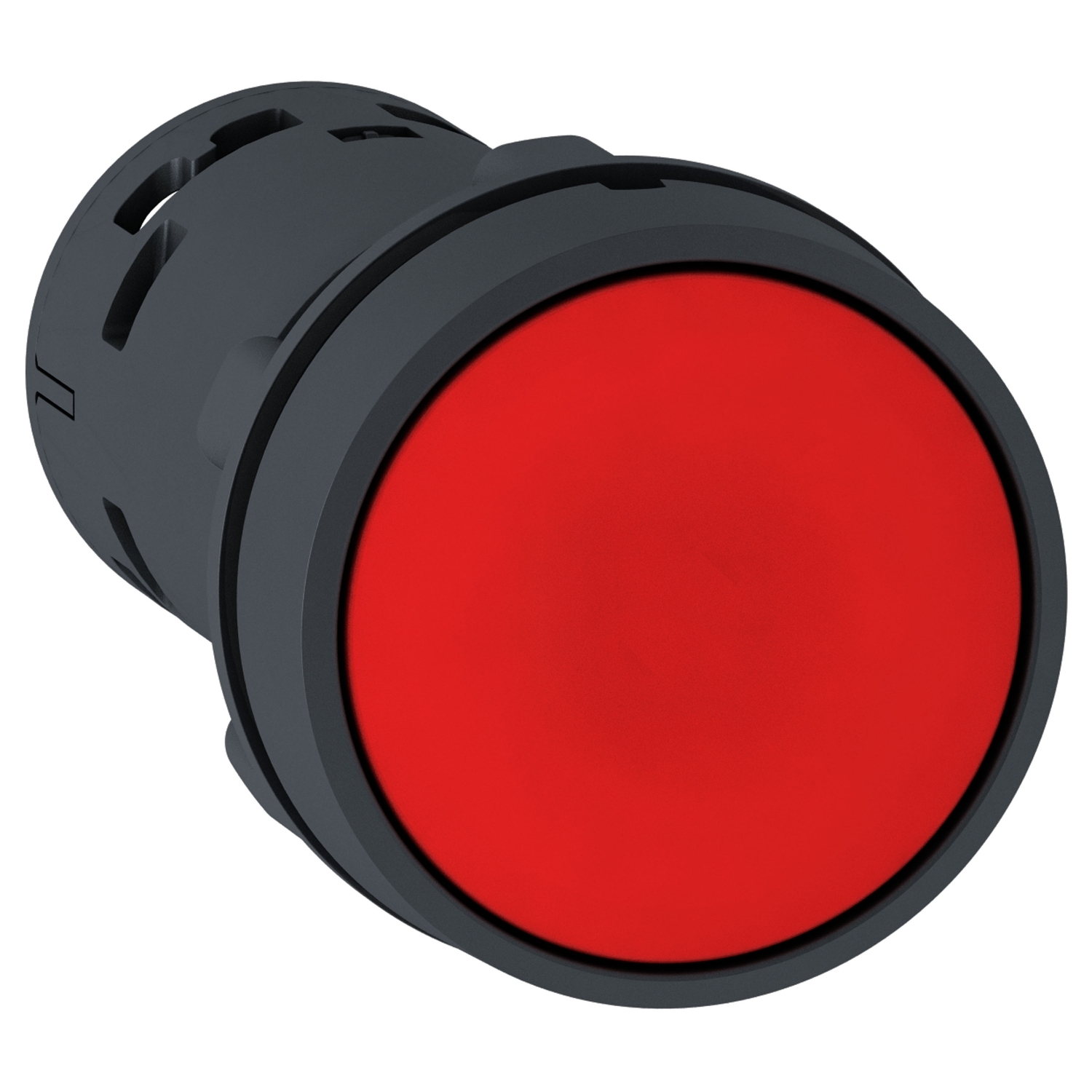

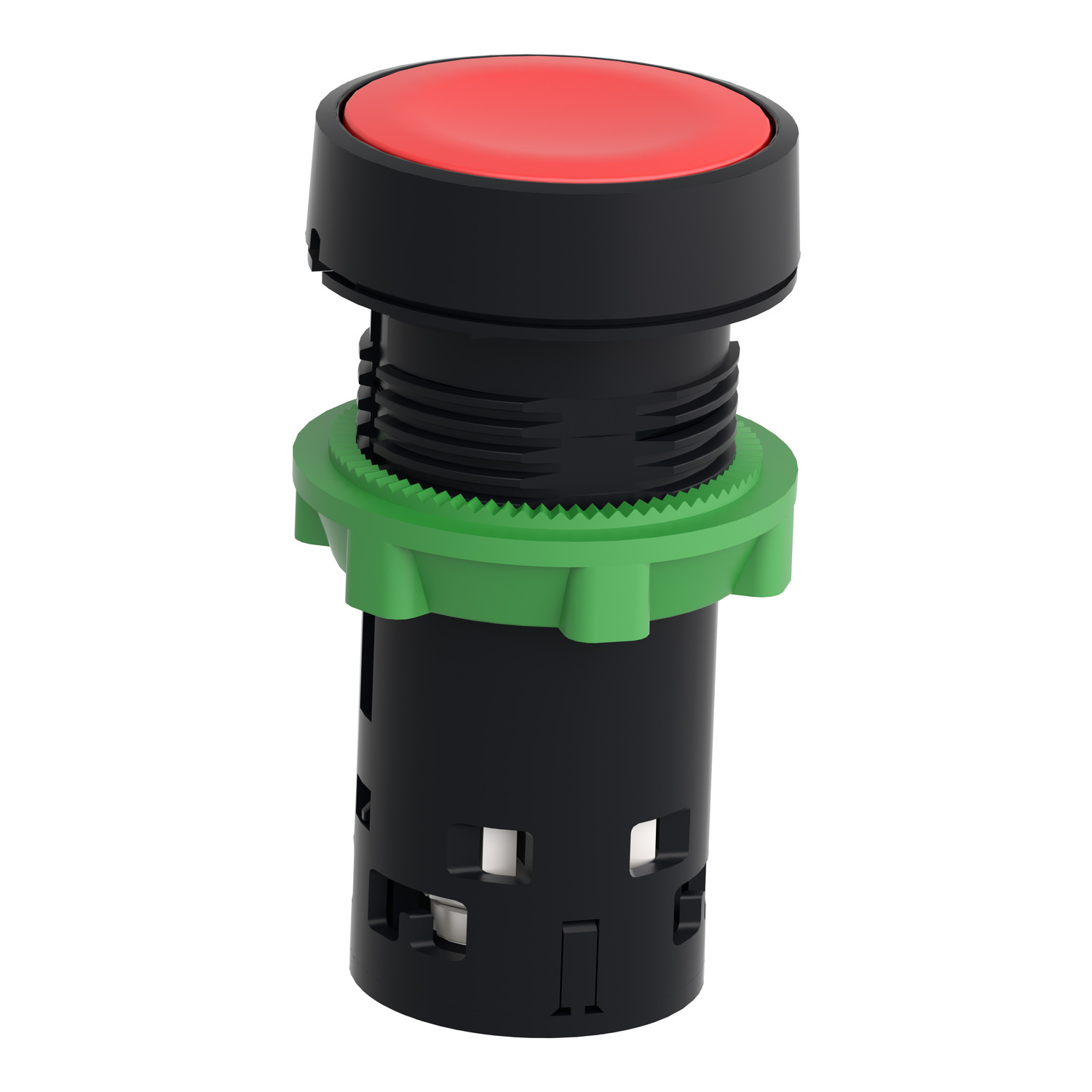

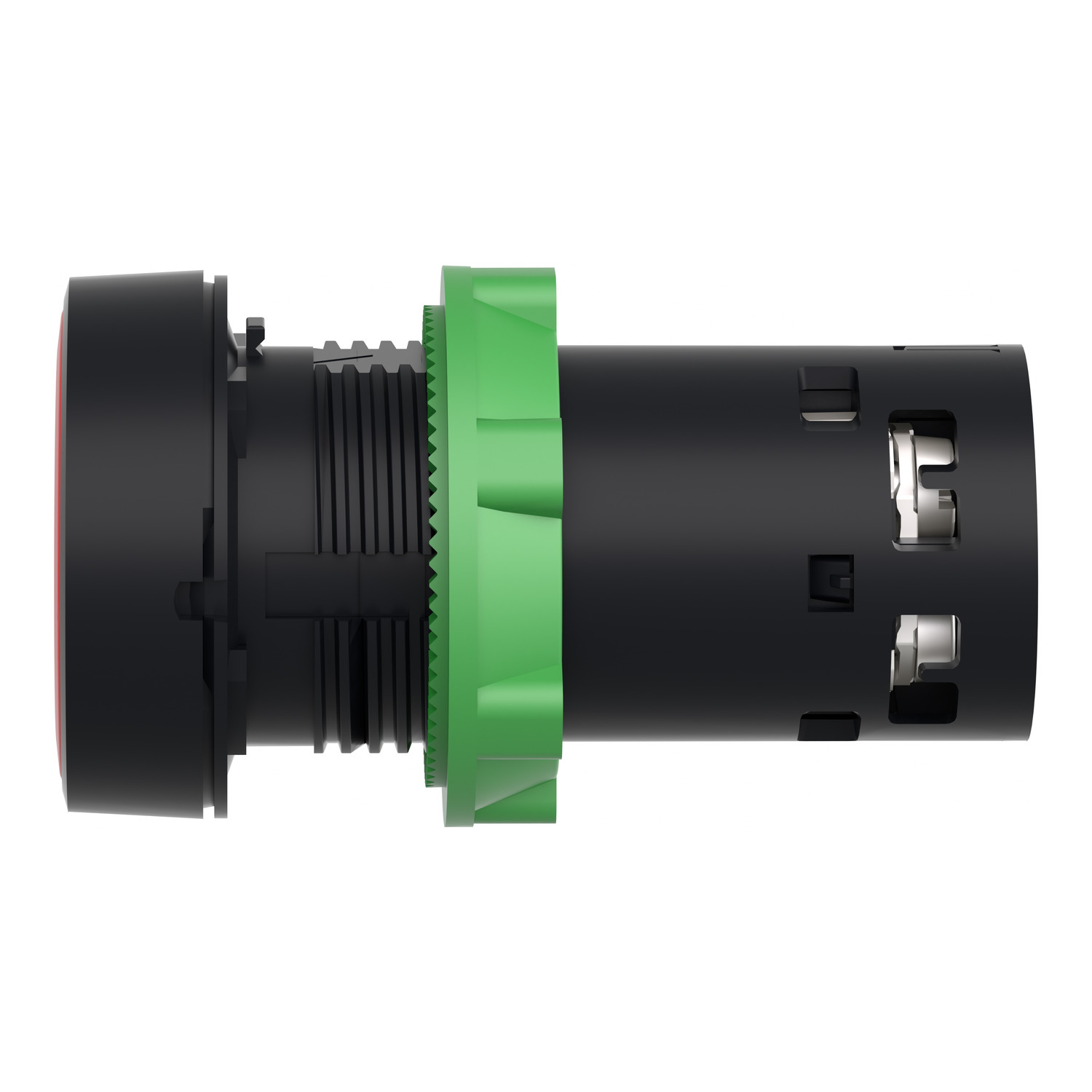

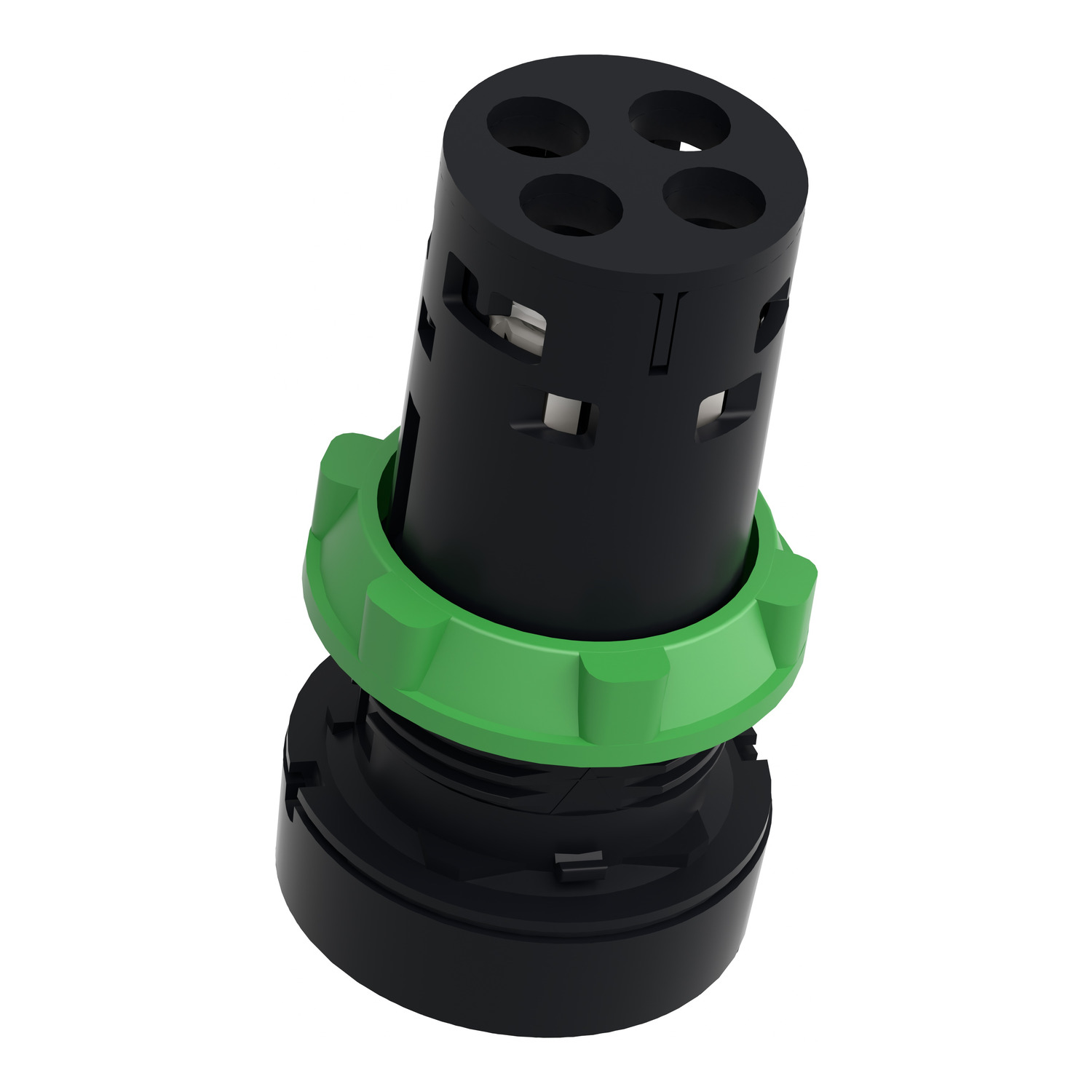

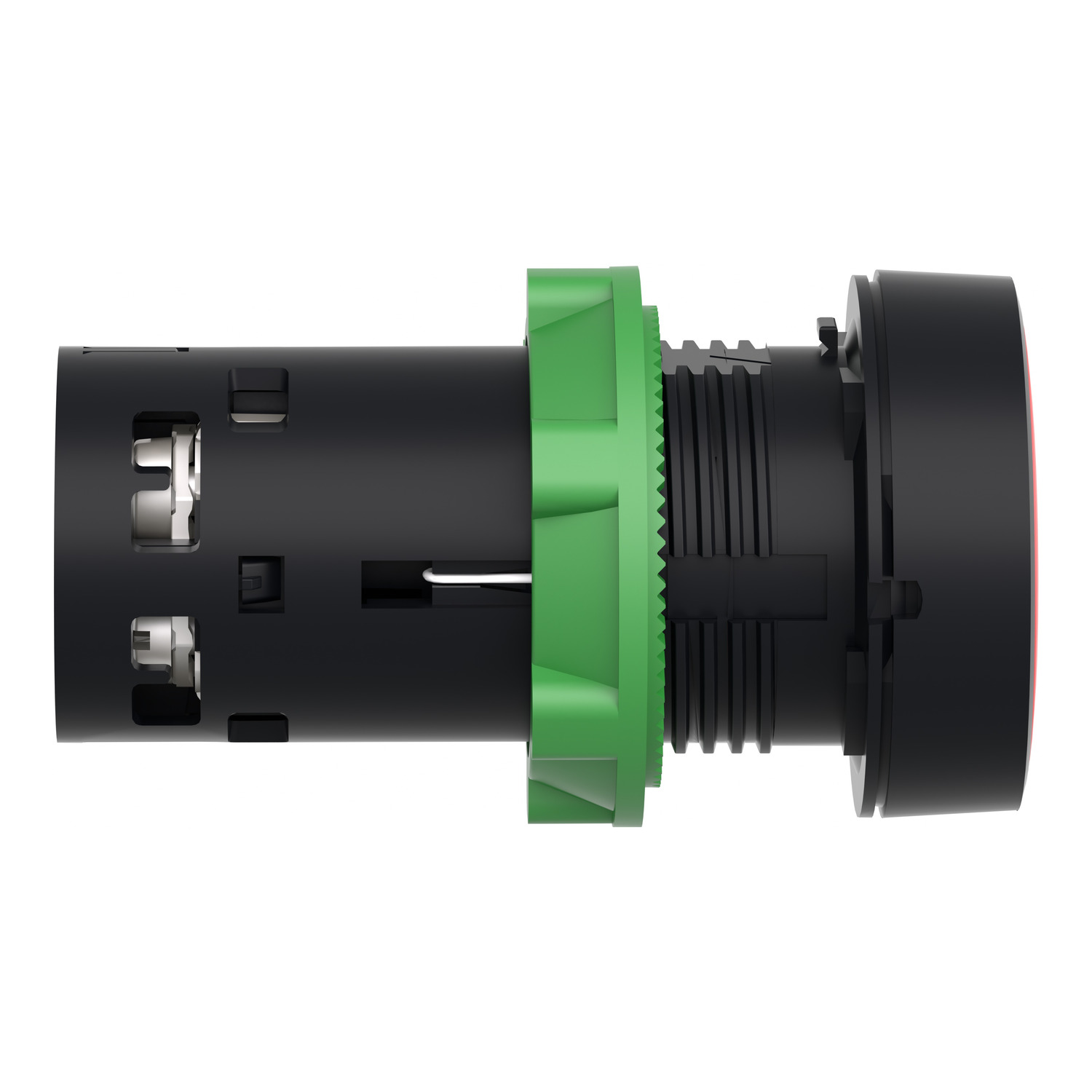

Harmony bouton-poussoir affleurant – Ø22 – rouge – 1O
Réf. : XB7NA42
21,62 DHS
Description
u003Cstrong>u003Cp>A quoi sert le produit ? Où l’installer ?u003C/p>u003C/strong> », »u003Cp>La gamme XB7 plastique monolithique diamètre 22mm XB7 propose des unités de commande et de signalisation tel que le bouton-poussoir affleurant rouge (1O). », »Ce bouton de rappel à ressort de la gamme XB7 convient parfaitement aux industries : chimiques, papiers, ainsi qu’aux tableaux de distribution électrique. », »Ce produit répond à la plupart des applications industrielles, des besoins du secteur tertiaire et des infrastructures : travail des matériaux, emballage, pompage, biens de consommation courante, eau/eaux usées, pétrole et gaz, manutention. », »Il a été conçu pour résister dans les environnements les plus sévères tels que les environnements maritimes et les industries chimiques grâce à un IP20 en face arrière et IP65 en face avant. u003C/p> », »u003Cstrong>u003Cp>A quels standards et normes le produit répond-il ?u003C/p>u003C/strong> », »u003Cp>Les performances de la gamme Harmony XB7 répondent à la plupart des normes internationales et homologations les plus exigeantes : EN/IEC, marquage CE, UL, CSA, CCC, EAC, JIS, NEMA et certifications Marine. Produit conforme ROHS UE. », »u003C/p> », »u003Cstrong>u003Cp>Le saviez-vous ?u003C/p>u003C/strong> », »u003Cp>Associez ou complétez votre tableau électrique avec d’autres accessoires pour une efficacité optimale : caches de protection, étiquettes et porte-étiquettes, capsules, capuchons, lampes. », »Accédez dès maintenant au configurateur Harmony en ligne pour vous aider à identifier la référence qui convient à votre application.u003C/p>
Caractéristiques
Principales
| Gamme de produit | Harmony XB7 |
|---|---|
| Type de produit ou équipement | Bouton-poussoir |
| Nom de l'appareil | XB7 |
| Diamètre de fixation | 22 mm |
| Vente par quantité indivisible | 10 |
| Degré de protection IP | IP20 se conformer à CEI 60529 (face arrière)IP65 se conformer à CEI 60529 (face avant) |
| Forme de la tête de l'unité de signalisation | Rond |
| Type de commande | rappel à ressort |

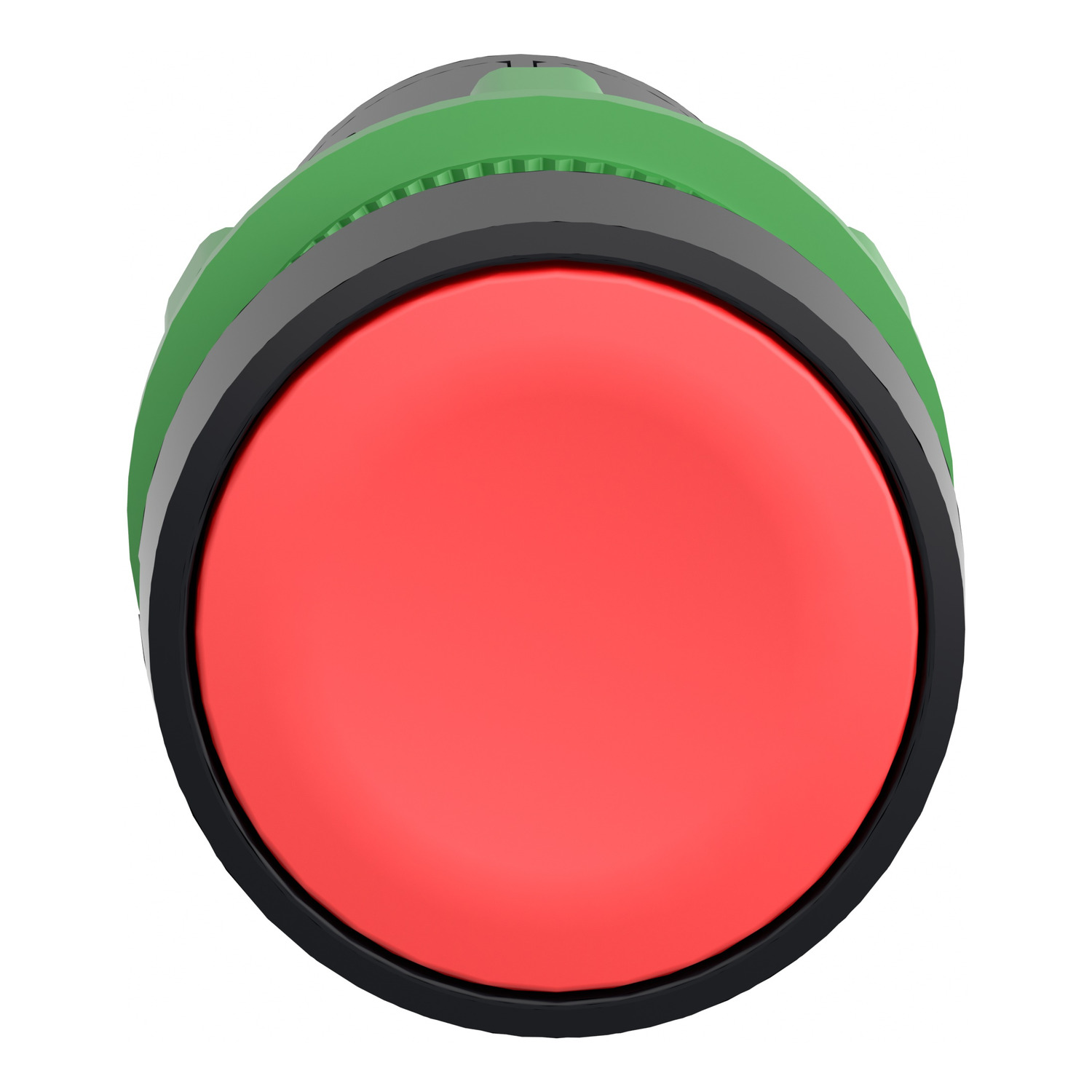

| Profil de fonctionnement | Rouge affleurant, sans marquage |
| Type et composition des contacts | 1 NF |

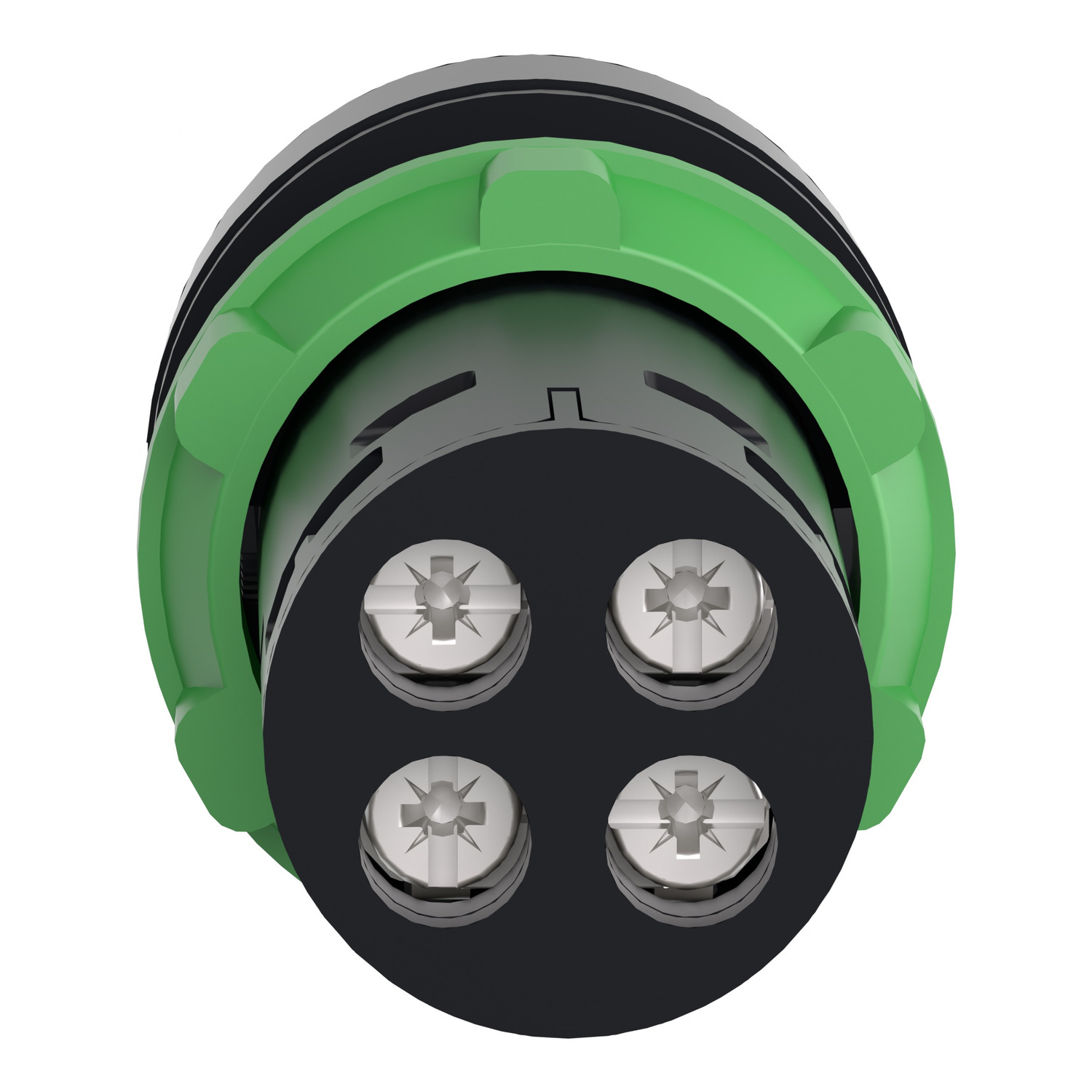

| Mode de raccordement | Borniers à vis-étrier,<= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1Borniers à vis-étrier, 1 x 0,34…2 x 2,5 mm² sans embout se conformer à CEI 60947-1 |
| Présentation du produit | Produit monolithique |
Complémentaires

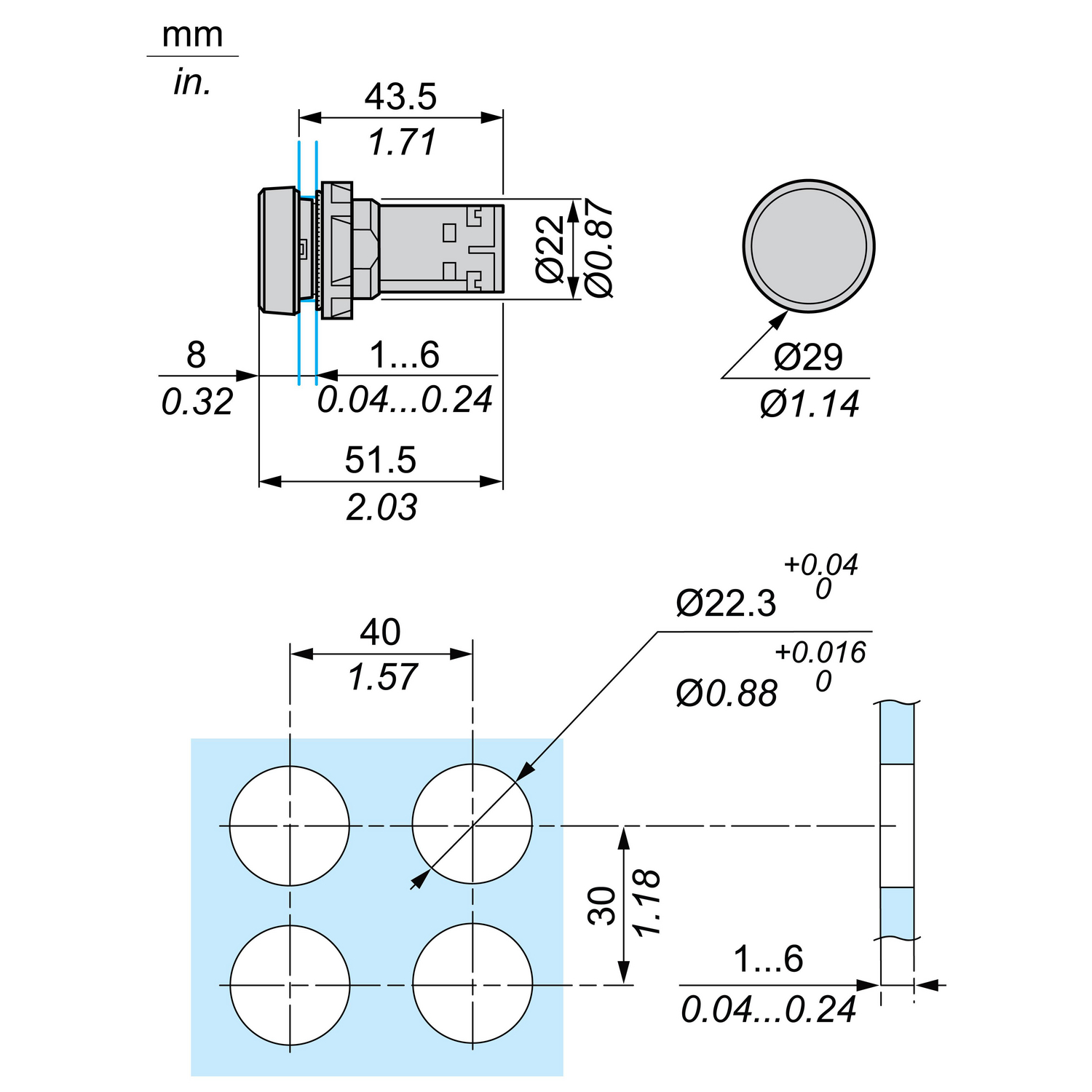

| Largeur hors tout CAO | 29 mm |
|---|---|
| Hauteur hors tout CAO | 29 mm |
| Profondeur hors tout CAO | 51,5 mm |

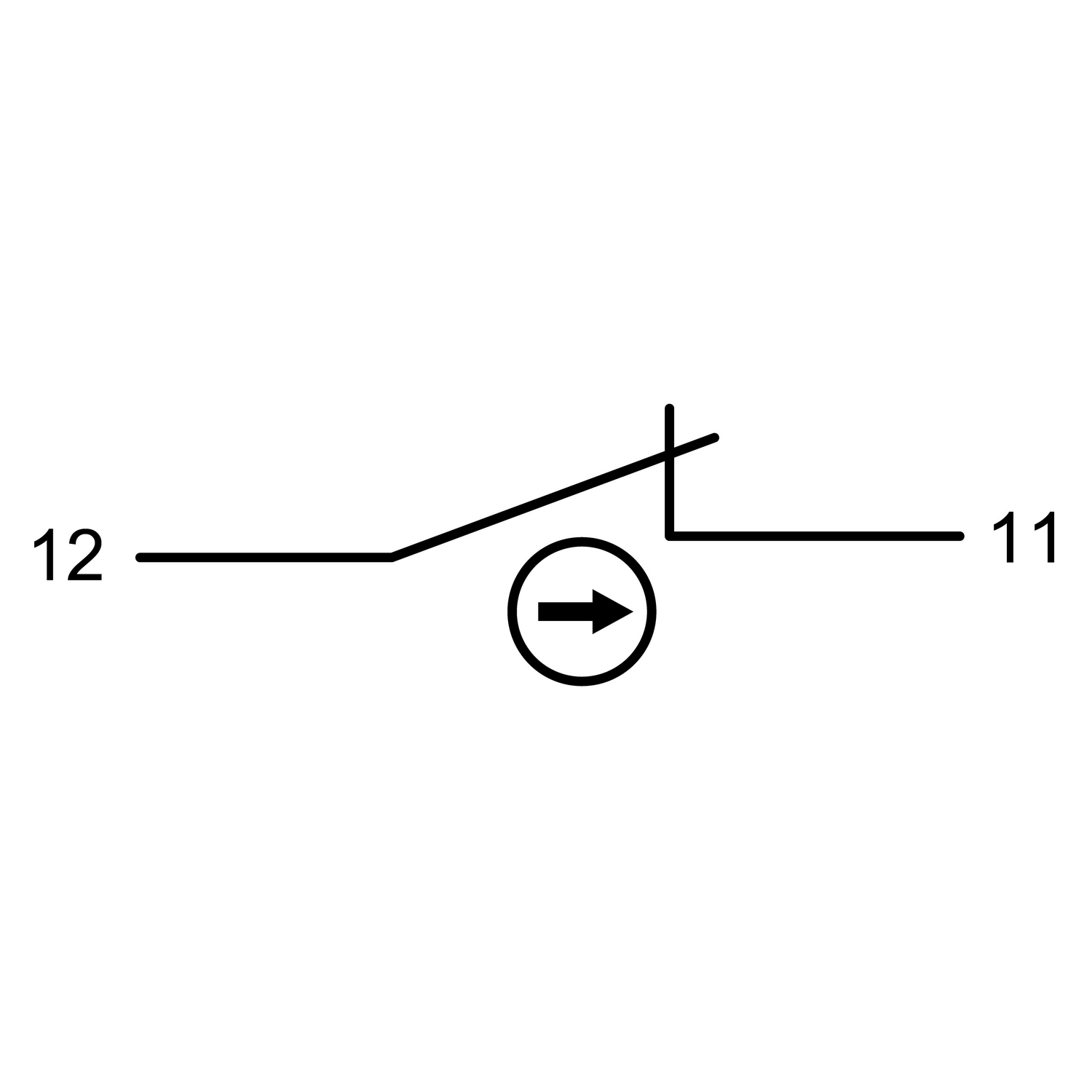

| Description des bornes ISO n°1 | (11-12)NF |
| Poids Net | 0,021 kg |
| Montage de l'appareil | Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à CEI 60947-1 |
| Entraxe de fixation | >= 30 x 40 mm (support) métal - épaisseur: 1…6 mm>= 30 x 40 mm (support) plastique - épaisseur: 2…6 mm |
| Mode de fixation | Écrou de fixation sous la tête: 2…2,4 N.m |
| Fonctionnement des contacts | Coupure lente |
| Ouverture positive | Avec contact NF se conformer à CEI 60947-5-1 annexe K |
| Durée de vie mécanique | 1000000 cycle |
| Couple de serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme de la tête de vis | Transversal compatible avec JIS No 1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis |
| Protection contre les courts-circuits | 4 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ui] tension assignée d'isolement | 250 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à CEI 60947-1 |
| [Ie] courant assigné d'emploi | 0,1 A à 250 V, DC-13, R300 se conformer à CEI 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à CEI 60947-5-10,3 A à 240 V, AC-14, D300 se conformer à CEI 60947-5-10,6 A à 120 V, AC-14, D300 se conformer à CEI 60947-5-1 |
| Durée de vie électrique | 1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement<216000 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 0,03 A à 230 V, cadence de fonctionnement<216000 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C1000000 cycle, AC-15, 0,09 A à 240 V, cadence de fonctionnement<108000 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 annexe C |
| Fiabilité électrique | Λ<= 10exp(-6) à 17 V, 5 mA se conformer à CEI 60947-5-4 |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Catégorie de surtension | Classe II conforming to CEI 61140 |
| Enclosure Type | Type 12Type 3 |
| Normes | UL 508CSA C22.2 No 14CEI 60947-1CEI 60947-5-1JIS C8201-5-1JIS C8201-1 |
| Certifications du produit | GOSTCCC |
| Tenue aux vibrations | 5 gn (f= 2…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-2730 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 3,000 cm |
| Largeur de l'emballage 1 | 3,000 cm |
| Longueur de l'emballage 1 | 5,500 cm |
| Poids de l'emballage (Kg) | 19,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 7,000 cm |
| Largeur de l'emballage 2 | 9,000 cm |
| Longueur de l'emballage 2 | 15,000 cm |
| Poids de l'emballage 2 | 197,000 g |
| Type d'emballage 3 | S01 |
| Nb produits dans l'emballage 3 | 100 |
| Hauteur de l'emballage 3 | 15,000 cm |
| Largeur de l'emballage 3 | 15,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 2,276 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | A04d4774-6224-4743-8a81-6c194ff09180 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
