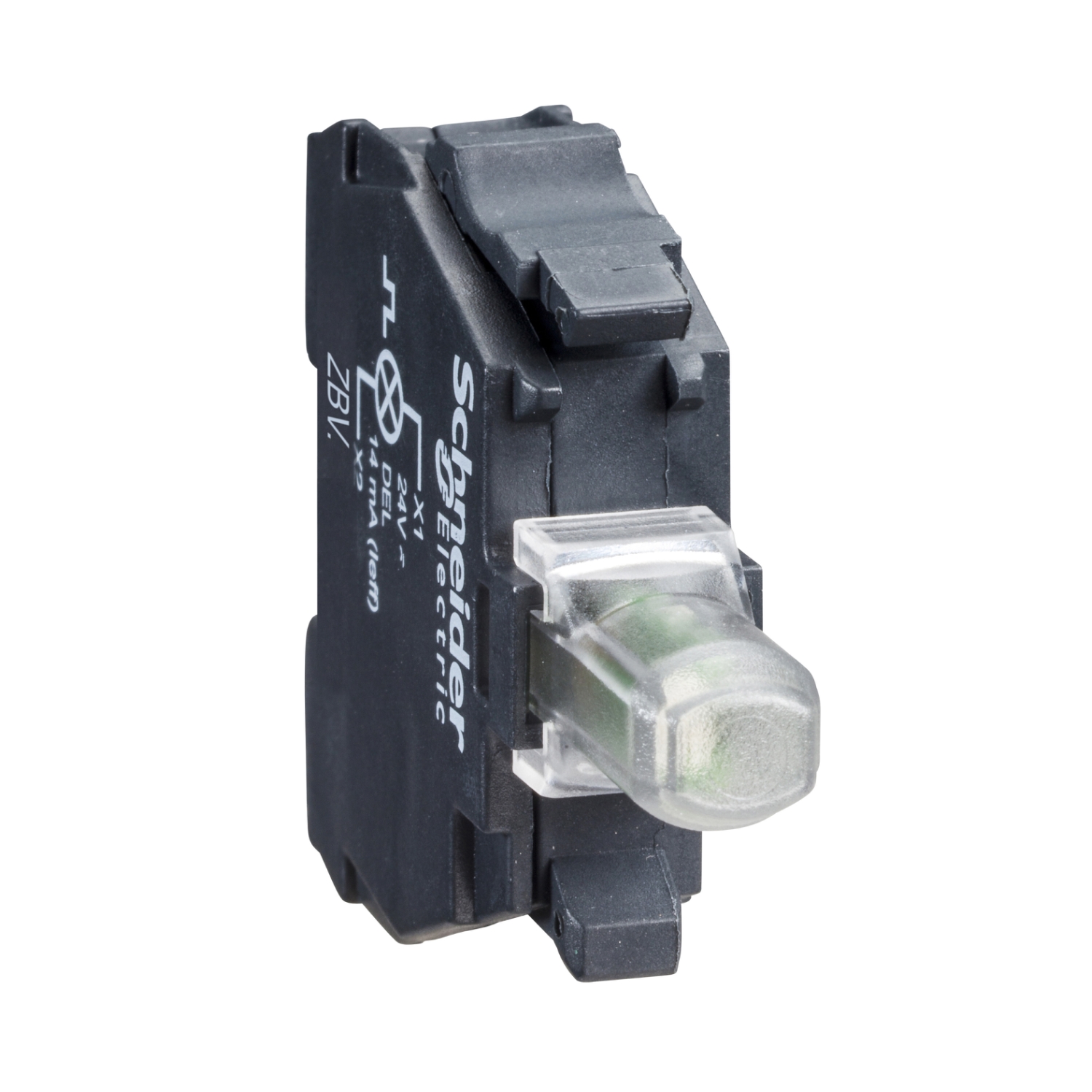

Harmony – bloc lumineux XB4-XB5 – DEL – 24VACDC – bleu – racc vis étrier
Réf. : ZBVB6
44,71 DHS
Description

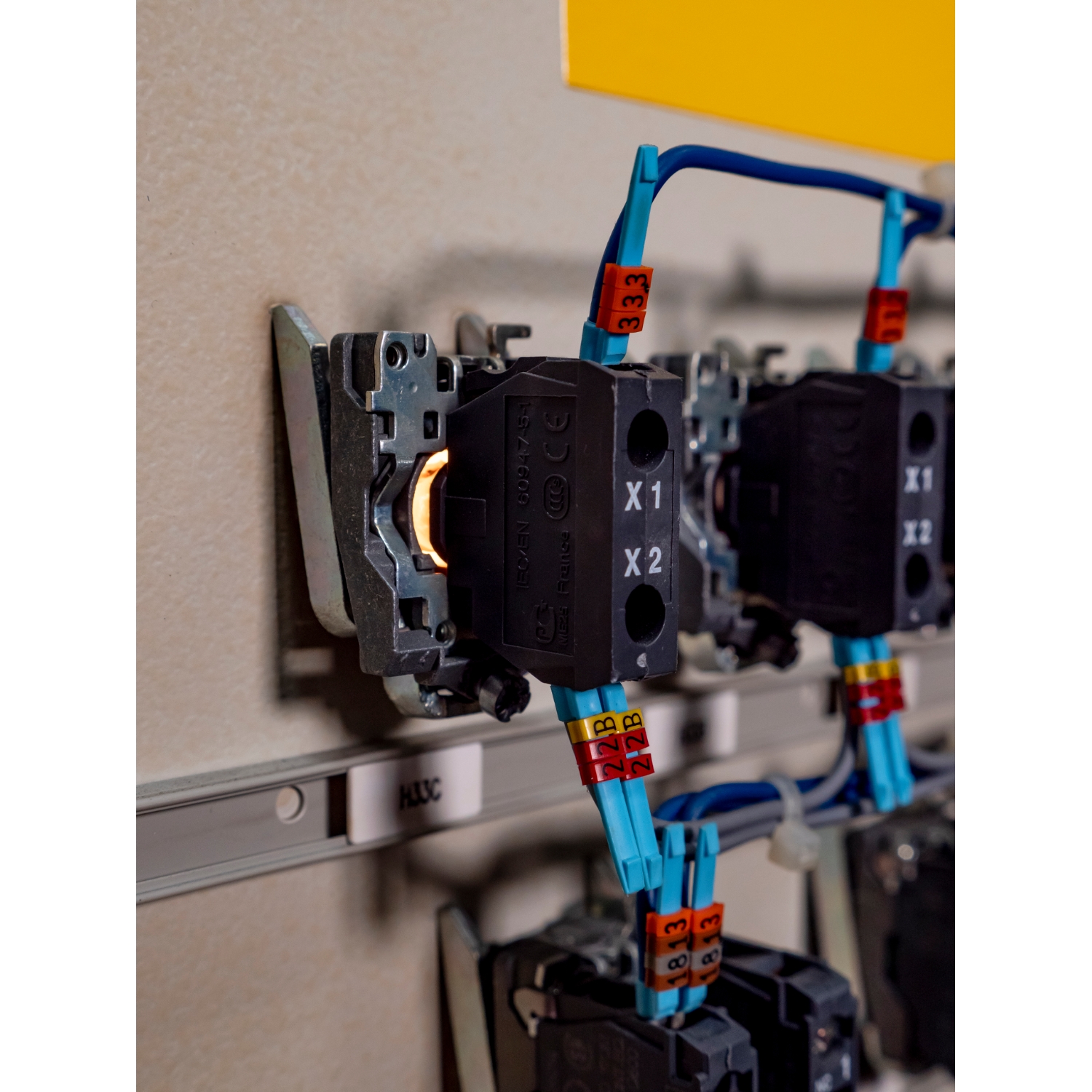

Ce bloc lumineux permet un remplacement et une configuration simples et rapides de vos unités de signalisation. », »Il se monte et se remplace facilement sur une unité compatible de bouton-poussoir et de bouton tournant lumineux grâce à un assemblage par clips et se raccorde à l’aide de simples bornes à vis-étriers. », »Il permet de distinguer visuellement des unités de signalisation grâce à un éclairage à DEL intégrée. », »Il protège les opérateurs de contacts inattendus avec des circuits sous tension grâce à son degré de protection IP20.
Caractéristiques
Principales
| Gamme de produit | Harmony XB4Harmony XB5 |
|---|---|
| Type de produit ou équipement | Bloc lumineux |
| Nom de l'appareil | ZBV |
| Vente par quantité indivisible | 5 |
| Mode de raccordement | Borniers à vis-étrier,= 1 x 0,22 mm² sans embout se conformer à EN 60947-1 |
| Type de signalisation | Permanent |
| Source lumineuse | DEL protégée |
| Culot de lampe | DEL intégrée |
| Alimentation du bloc lumineux | Direct |
| Couleur de la source lumineuse | Bleu |
| [Us] tension d'alimentation | 24 V CA/CC à 50/60 Hz |
Complémentaires
| Poids Net | 0,017 kg |
|---|---|
| Couple de serrage | 0,8…1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis | Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv No 1 tournevisFendu compatible avec plat Ø 4 mm tournevisFendu compatible avec plat Ø 5,5 mm tournevis |
| Limites de la tension d'alimentation | 19,2…30 V CC21,6…26,4 V CA |
| Consommation électrique | 18 mA |
| Durée de vie | 100000 H à tension nominale et 25°C |
| Tenue aux ondes de choc | 1 kV se conformer à CEI 61000-4-5 |
| Montage du bloc | Montage avant |
| Code de composition électrique | M1M2M3M4M5M6M10MF1P1P2PF1 |
| Présentation du produit | Élément de base |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante pour le stockage | -40…70 °C |
| Température de l'air ambiant en fonctionnement | -40…70 °C |
| Degré de protection IP | IP20 se conformer à CEI 60529 |
| Normes | JIS C8201-5-1EN/IEC 60947-5-1EN/IEC 60947-5-4EN/IEC 60947-1CSA C22.2 No 14UL 508EN/IEC 60947-5-5JIS C8201-1 |
| Certifications du produit | CSAUL listed |
| Tenue aux transitoires rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue aux champs électromagnétiques rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Tenue aux décharges électrostatiques | 6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-28 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2 |
| Emission électromagnétique | Classe B se conformer à CEI 55011 |
| [Us] tension d'alimentation | 24 V |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 1,000 cm |
| Largeur de l'emballage 1 | 3,000 cm |
| Longueur de l'emballage 1 | 4,500 cm |
| Poids de l'emballage (Kg) | 9,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 5 |
| Hauteur de l'emballage 2 | 4,500 cm |
| Largeur de l'emballage 2 | 5,500 cm |
| Longueur de l'emballage 2 | 5,500 cm |
| Poids de l'emballage 2 | 51,000 g |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 800 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 8,649 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Better | |
|---|---|
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Use Again | |
| Réemballer et réusiner | |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
