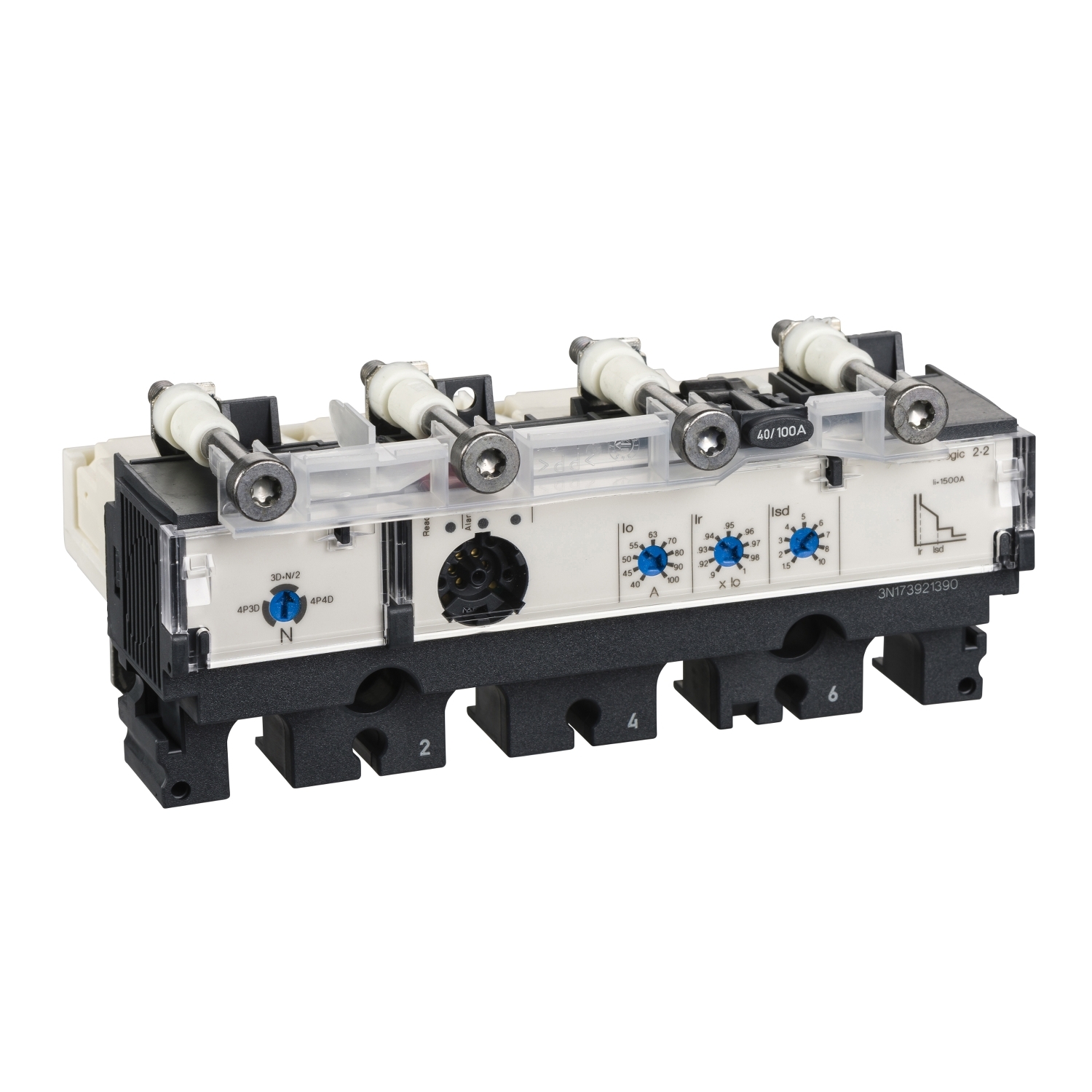

Compact NSX100-250 – déclencheur micrologic 2.2 – 40A – 4P4d
Réf. : LV429082
2639,18 DHS
Caractéristiques
Principales
| Gamme | ComPacT |
|---|---|
| Gamme de produit | ComPacT NSX100...250 |
| Type de produit ou équipement | Déclencheur |
| Nom du déclencheur | MicroLogic 2.2 |
| Technologie du déclencheur | Électronique |
| Compatibilité de gamme | ComPacT NSX100ComPacT NSX160ComPacT NSX250 |
| Application de l'appareil | Distribution |
| Nombre de pôles | 4P |
| Description des pôles protégés | 3t3t + N/24t |
| Position neutre | Gauche |
| Fonctions de protection du déclencheur | LSoI |
| Type de protection | L : for protection courant surchargeSo : for protection contre les courts-circuits de courte durée avec retard fixeI : for protection instantanée contre court-circuit |
| Courant nominal de déclenchement | 40 A à 40 °C |
| [Ue] tension assignée d'emploi | 690 V CA 50/60 Hz |
| Type de réseau | CA |
| Fréquence du réseau | 50/60 Hz |
Complémentaires
| Long-time pick-up adjustment type Ir (thermal protection) | Réglable 9 positions |
|---|---|
| [Ir] long-time protection pick-up adjustment range | 18...40 A |
| Long-time protection delay adjustment type tr | Fixe |
| [tr] long-time protection delay adjustment range | 11 s à 7,2 x Ir16 s à 7,2 x Ir400 s à 1,5 x Ir |
| Mémoire thermique | 20 minutes avant et après le déclenchement |
| Short-time protection pick-up adjustment type Isd | Réglable 9 positions |
| [Isd] Short-time protection pick-up adjustment range | 1,5…10 x Ir |
| Short-time protection delay adjustment type tsd | Fixe |
| [tsd] Short-time protection delay adjustment range | 0,02 s |
| Instantaneous protection pick-up adjustment type Ii | Fixe |
| [Ii] instantaneous protection pick-up adjustment range | 600 A |
| Protection différentielle | Sans |
| Neutral protection settings | 0,5 x Ir (3t + N/2)1 x Ir (4t)Sans protection (3t) |
| Zone de verrouillage sélectif logique ZSI | Sans |
| Signalisation locale | DEL clignotante (vert) pour prêt à fonctionnerDEL 105 % Ir (rouge) pour surchargeDEL 90 % Ir (orange) pour surcharge |
Environnement
| Normes | UL 508EN/IEC 60947-2 |
|---|---|
| Certifications du produit | MarineCCCEAC |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante pour le stockage | -50…85 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 6,5 cm |
| Largeur de l'emballage 1 | 9,5 cm |
| Longueur de l'emballage 1 | 15,0 cm |
| Poids de l'emballage (Kg) | 582,0 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 23 |
| Hauteur de l'emballage 2 | 30,0 cm |
| Largeur de l'emballage 2 | 30,0 cm |
| Longueur de l'emballage 2 | 40,0 cm |
| Poids de l'emballage 2 | 13,873 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 32 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 9cd110c5-7f48-4bb3-91b8-ba77f361496d |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
