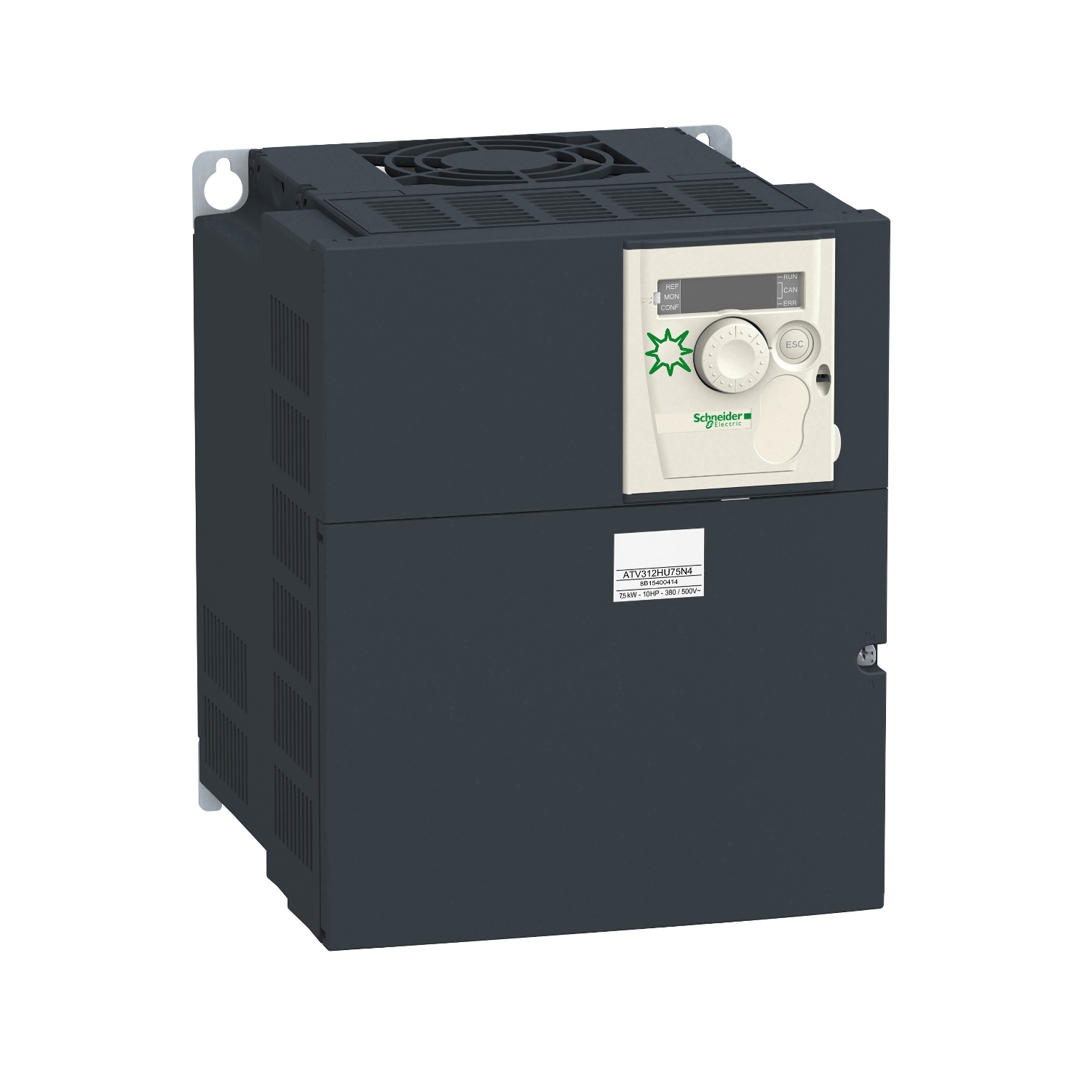

Altivar – variateur de vitesse – 7,5kW – 18kVA – 269W – 380..500V – tri – solar
Réf. : ATV312HU75N4412
7044,28 DHS
Caractéristiques
Principales
| Gamme de produit | Altivar 312 Solar |
|---|---|
| Type de produit ou équipement | Variateur de vitesse |
| Destination du produit | Moteurs asynchrones |
| Application spécifique du produit | Station de pompage pour champ photovoltaïque |
| Variante de construction | Avec dissipateur thermique |
| Nom de l'appareil | ATV312 |
Complémentaires
| Puissance moteur kW | 7,5 kW | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Puissance moteur hp | 10 hp | ||||||||
| [Us] tension d'alimentation | 380…500 V - 5...5 % | ||||||||
| Limites de la tension d'alimentation | 323…550 V | ||||||||
| Fréquence d'alimentation | 50...60 Hz - 5...5 % | ||||||||
| Fréquence du réseau | 47,5...63 Hz | ||||||||
| Nombre de phases réseau | 3 phases | ||||||||
| Courant de ligne | 27,7 A à 380 V, Isc = 22 kA21 A à 500 V | ||||||||
| Filtre CEM | Intégré | ||||||||
| Puissance apparente | 18 kVA | ||||||||
| Courant de court-circuit présumé de ligne lsc | 22 kA | ||||||||
| Courant de sortie permanent | 17 A à 4 kHz | ||||||||
| Courant transitoire maximum | 25,5 A pour 60 s | ||||||||
| Puissance dissipée en W | 269 W à charge nominale | ||||||||
| Fréquence de sortie du variateur de vitesse | 0,5…500 Hz | ||||||||
| Fréquence de découpage nominale | 4 kHz | ||||||||
| Fréquence de commutation | 2...16 kHz réglable | ||||||||
| Plage de vitesse | 1…50 | ||||||||
| Surcouple transitoire | 150…170 % du couple nominal du moteur | ||||||||
| Profil de commande pour moteur asynchrone | Réglage usine : mode économie d'énergie | ||||||||
| Boucle de régulation | Régulateur de fréquence PI | ||||||||
| Compensation de glissement du moteur | Automatique quelque soit la chargeRéglableSupprimable | ||||||||
| Tension de sortie | <= tension d""alimentation | ||||||||
| Raccordement électrique | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 borne 2,5 mm² AWG 14L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- borne 16 mm² AWG 6 | ||||||||
| Couple de serrage | Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0,6 N.mL1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 2,5 N.m | ||||||||
| Isolement | Électrique entre puissance et contrôle | ||||||||
| Alimentation | Alimentation interne pour entrées logiques à 19...30 V,<100 mA, type de protection: protection contre les surcharges et courts-circuitsAlimentation interne pour le potentiomètre de référence (2,2 à 10 kOhm) à 10...10,8 V,<10 mA, type de protection: protection contre les surcharges et courts-circuits | ||||||||
| Nombre d'entrées analogiques | 3 | ||||||||
| Type d'entrée analogique | AI1 tension configurable 0...10 V, tension d'entrée 30 V max, impédance: 30000 OhmAI2 tension configurable +/- 10 V, tension d'entrée 30 V max, impédance: 30000 OhmAI3 courant configurable 0...20 mA, impédance: 250 Ohm | ||||||||
| Durée d'échantillonnage | AI1, AI2, AI3: 8 ms analogiqueLI1...LI6: 4 ms logique | ||||||||
| Temps de réponse | AOV, AOC 8 ms pour analogiqueR1A, R1B, R1C, R2A, R2B 8 ms pour logique | ||||||||
| Erreur de linéarité | +/- 0,2 % pour sortie | ||||||||
| Nombre de sorties analogiques | 2 | ||||||||
| Type de sortie analogique | AOC courant configurable: 0...20 mA, impédance: 800 Ohm, résolution: 8 bitsAOV tension configurable: 0...10 V, impédance: 470 Ohm, résolution: 8 bits | ||||||||
| Entrée logique | Entrée logique non câblée (LI1...LI4),19 V (état 0)Logique positive (source) (LI1...LI6),11 V (état 1) | ||||||||
| Nombre de sortie logique | 2 | ||||||||
| Type de sortie logique | Relais logique configurable : (R1A, R1B, R1C) 1 NO + 1 NF - 100000 cycleRelais logique configurable : (R2A, R2B) NF - 100000 cycle | ||||||||
| Courant commuté minimum | R1-R2 10 mA à 5 V CC | ||||||||
| Courant commuté max | 2 A à 250 V CA sur inductive charge - cos phi = 0,4 - L/R = 7 ms (R1-R2)2 A à 30 V CC sur inductive charge - cos phi = 0,4 - L/R = 7 ms (R1-R2)5 A à 250 V CA sur résistive charge - cos phi = 1 - L/R = 0 ms (R1-R2)5 A à 30 V CC sur résistive charge - cos phi = 1 - L/R = 0 ms (R1-R2) | ||||||||
| Nombre d'entrée logique | 6 | ||||||||
| Type d'entrée logique | (LI1...LI6) programmable à 24 V, 0…100 mA pour PLC, impédance: 3500 Ohm | ||||||||
| Rampes d'accélération et décélération | À réglage linéaire séparé de 0,1 à 999,9 sS, U ou personnalisé | ||||||||
| Freinage d'arrêt | Injection bus DC | ||||||||
| Type de protection | Coupures de phase en entrée : variateurCircuits de sécurité pour surtensions et sous-tensions du réseau : variateurFonct. sécurité perte phase pr alim. élec., pour alimentations triphasées : variateurCoupures de phase du moteur : variateurSurintensité entre les phases de sortie et la terre (au démarrage uniquement) : variateurProtection surchauffe : variateurCourt-circuit entre les phases du moteur : variateurProtection thermique : moteur | ||||||||
| Tenue diélectrique | 2410 V CC entre terre et bornes d'alimentation électrique3400 V CA entre commande et bornes d'alimentation électrique | ||||||||
| Résistance d'isolement | >= 500 mOhm 500 V CC pendant 1 minute | ||||||||
| Signalisation locale | 1 DEL (rouge) pour tension du lecteur4 unités d'affichage à 7 segments pour état bus CANopen | ||||||||
| Constante de temps | 5 ms pour le changement de référence | ||||||||
| Résolution en fréquence | Entrée analogique : 0,1...100 HzUnité d'affichage : 0,1 Hz | ||||||||
| Protocole de port de communication | ModbusCANopen | ||||||||
| Type de connecteur | 1 RJ45 pour Modbus/CANopen | ||||||||
| Interface physique | Connexion série multipoint RS485 | ||||||||
| Trame de transmission | RTU | ||||||||
| Vitesse de transmission | 10, 20, 50, 125, 250, 500 kbps ou 1 Mbps pour CANopen4800, 9600 ou 19200 bps pour Modbus | ||||||||
| Use Better | |
|---|---|
| Matières et Substances | |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 787777d2-e97f-4bc5-bdb9-5048c1c31fa1 |
| Use Again | |
| Réemballer et réusiner | |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
