Principales

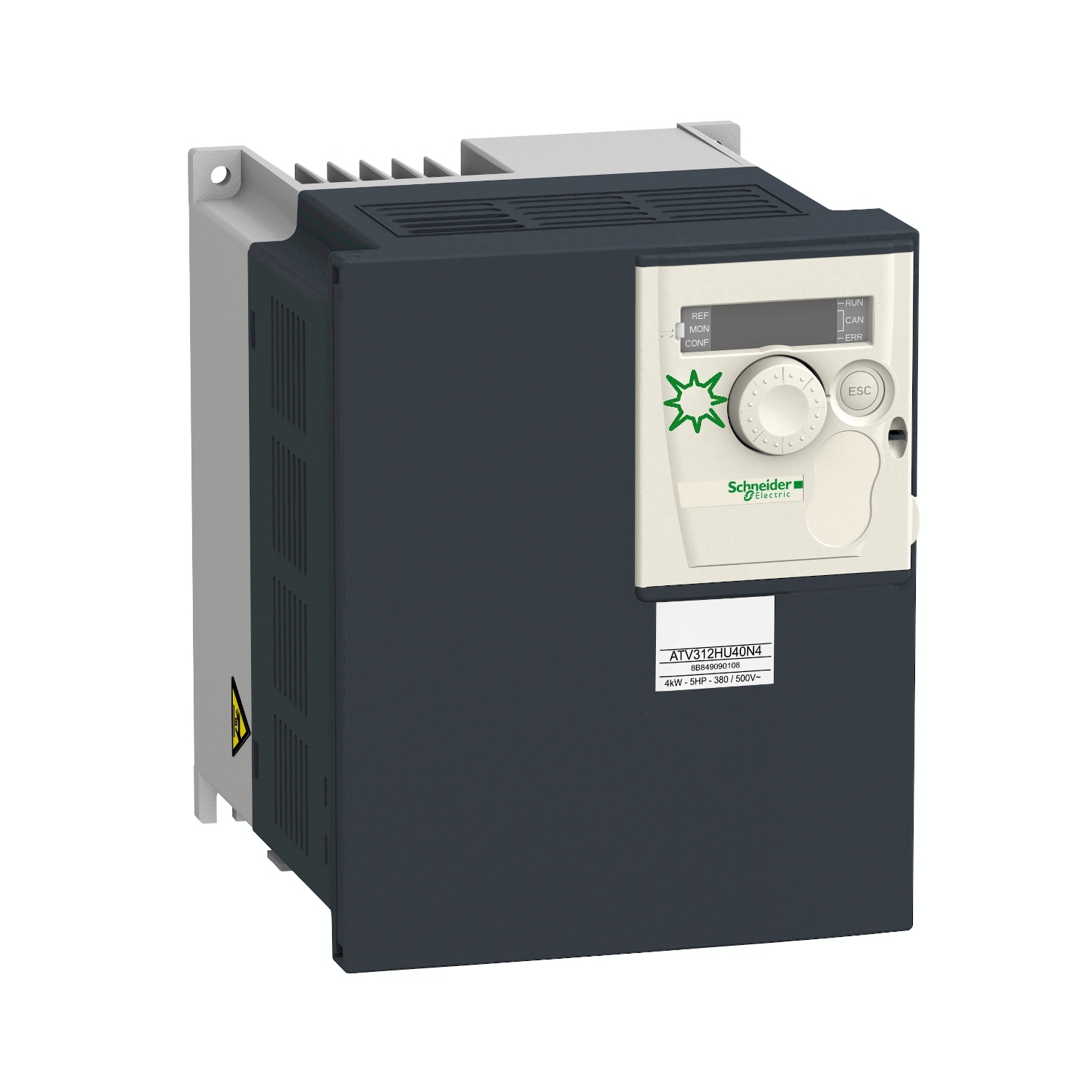

Gamme de produit	Altivar 312 Solar
Type de produit ou équipement	Variateur de vitesse
Destination du produit	Moteurs asynchrones
Application spécifique du produit	Station de pompage pour champ photovoltaïque
Variante de construction	Avec dissipateur thermique
Nom de l'appareil	ATV312

Complémentaires

Puissance moteur kW

4 kW

Puissance moteur hp

5 hp

[Us] tension d'alimentation

380…500 V - 5...5 %

Limites de la tension d'alimentation

323…550 V

Fréquence d'alimentation

50...60 Hz - 5...5 %

Fréquence du réseau

47,5...63 Hz

Nombre de phases réseau

3 phases

Courant de ligne

10,6 A à 500 V13,9 A à 380 V, Isc = 1 kA

Filtre CEM

Intégré

Puissance apparente

9,2 kVA

Courant de court-circuit présumé de ligne lsc

1 kA

Courant de sortie permanent

9,5 A à 4 kHz

Courant transitoire maximum

14,3 A pour 60 s

Puissance dissipée en W

150 W à charge nominale

Fréquence de sortie du variateur de vitesse

0,5…500 Hz

Fréquence de découpage nominale

4 kHz

Fréquence de commutation

2...16 kHz réglable

Plage de vitesse

1…50

Surcouple transitoire

150…170 % du couple nominal du moteur

Couple de freinage

<= 150 % pendant 60 s avec résistance de freinage100 % avec résistance de freinage sur cycle continu150 % sans résistance de freinage

Profil de commande pour moteur asynchrone

Réglage usine : mode économie d'énergie

Boucle de régulation

Régulateur de fréquence PI

Compensation de glissement du moteur

RéglableAutomatique quelque soit la chargeSupprimable

Tension de sortie

<= tension d""alimentation

Raccordement électrique

Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 borne 2,5 mm² AWG 14L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- borne 2,5 mm² AWG 14

Couple de serrage

Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0,6 N.mL1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 0,8 N.m

Isolement

Électrique entre puissance et contrôle

Alimentation

Alimentation interne pour entrées logiques à 19...30 V,<100 A, type de protection: protection contre les surcharges et courts-circuitsAlimentation interne pour le potentiomètre de référence (2,2 à 10 kOhm) à 10...10,8 V,<10 A, type de protection: protection contre les surcharges et courts-circuits

Nombre d'entrées analogiques

Type d'entrée analogique

AI1 tension configurable 0...10 V, tension d'entrée 30 V max, impédance: 30000 OhmAI2 tension configurable +/- 10 V, tension d'entrée 30 V max, impédance: 30000 OhmAI3 courant configurable 0...20 mA, impédance: 250 Ohm

Durée d'échantillonnage

AI1, AI2, AI3: 8 ms analogiqueLI1...LI6: 4 ms logique

Temps de réponse

AOV, AOC 8 ms pour analogiqueR1A, R1B, R1C, R2A, R2B 8 ms pour logique

Erreur de linéarité

+/- 0,2 % pour sortie

Nombre de sorties analogiques

Type de sortie analogique

AOC courant configurable: 0...20 mA, impédance: 800 Ohm, résolution: 8 bitsAOV tension configurable: 0...10 V, impédance: 470 Ohm, résolution: 8 bits

Entrée logique

Entrée logique non câblée (LI1...LI4),19 V (état 0)Logique positive (source) (LI1...LI6),11 V (état 1)

Nombre de sortie logique

Type de sortie logique

Relais logique configurable : (R1A, R1B, R1C) 1 NO + 1 NF - 100000 cycleRelais logique configurable : (R2A, R2B) NF - 100000 cycle

Courant commuté minimum

R1-R2 10 mA à 5 V CC

Courant commuté max

2 A à 250 V CA sur inductive charge - cos phi = 0,4 - L/R = 7 ms (R1-R2)2 A à 30 V CC sur inductive charge - cos phi = 0,4 - L/R = 7 ms (R1-R2)5 A à 250 V CA sur résistive charge - cos phi = 1 - L/R = 0 ms (R1-R2)5 A à 30 V CC sur résistive charge - cos phi = 1 - L/R = 0 ms (R1-R2)

Nombre d'entrée logique

Type d'entrée logique

(LI1...LI6) programmable à 24 V, 0…100 mA pour PLC, impédance: 3500 Ohm

Rampes d'accélération et décélération

À réglage linéaire séparé de 0,1 à 999,9 sS, U ou personnalisé

Freinage d'arrêt

Injection bus DC

Type de protection

Coupures de phase en entrée : variateurCircuits de sécurité pour surtensions et sous-tensions du réseau : variateurFonct. sécurité perte phase pr alim. élec., pour alimentations triphasées : variateurCoupures de phase du moteur : variateurSurintensité entre les phases de sortie et la terre (au démarrage uniquement) : variateurProtection surchauffe : variateurCourt-circuit entre les phases du moteur : variateurProtection thermique : moteur

Tenue diélectrique

2410 V CC entre terre et bornes d'alimentation électrique3400 V CA entre commande et bornes d'alimentation électrique

Résistance d'isolement

>= 500 mOhm 500 V CC pendant 1 minute

Signalisation locale

1 DEL (rouge) pour tension du lecteur4 unités d'affichage à 7 segments pour état bus CANopen

Constante de temps

5 ms pour le changement de référence

Résolution en fréquence

Entrée analogique : 0,1...100 HzUnité d'affichage : 0,1 Hz

Protocole de port de communication

ModbusCANopen

Type de connecteur

1 RJ45 pour Modbus/CANopen

Interface physique

Connexion série multipoint RS485

Trame de transmission
