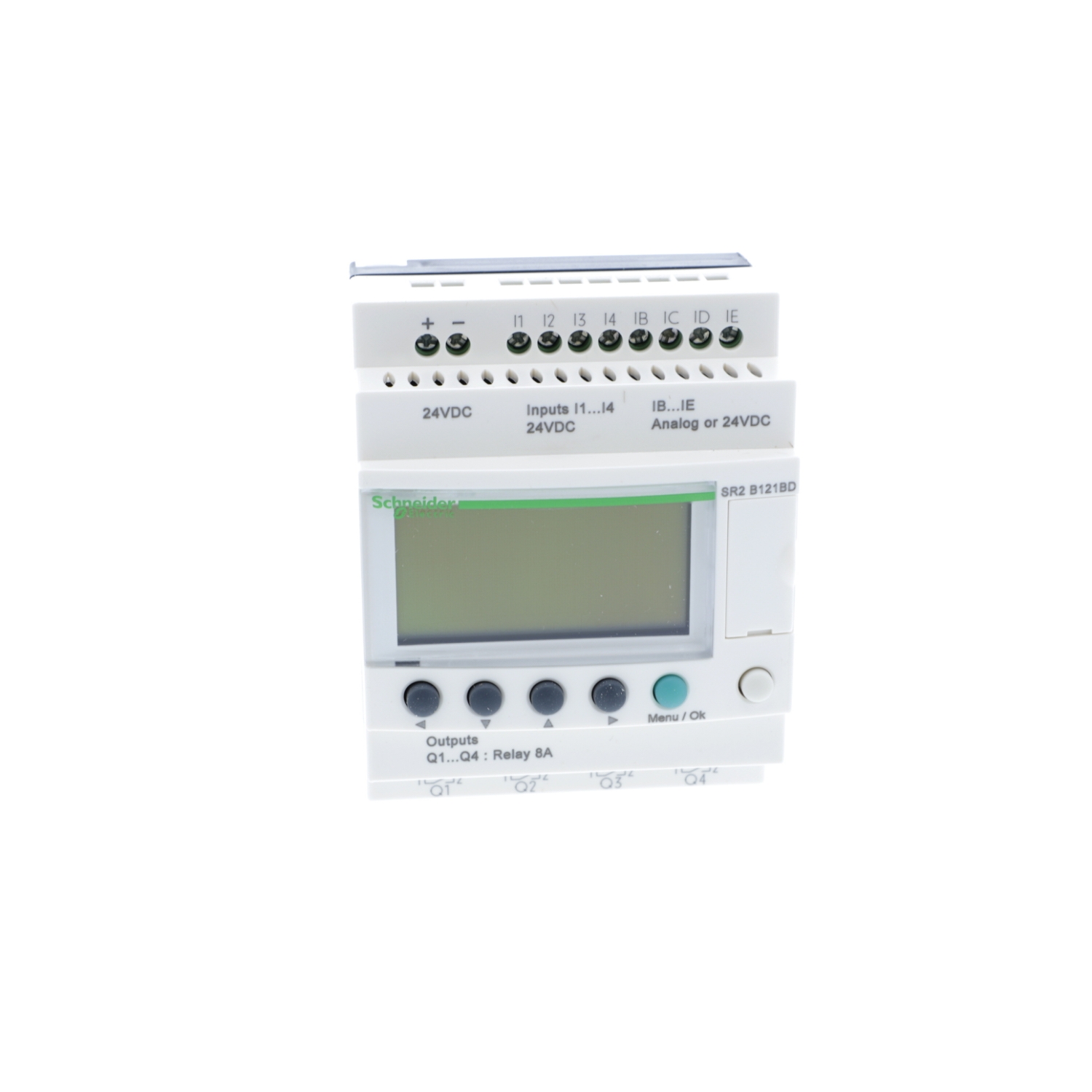

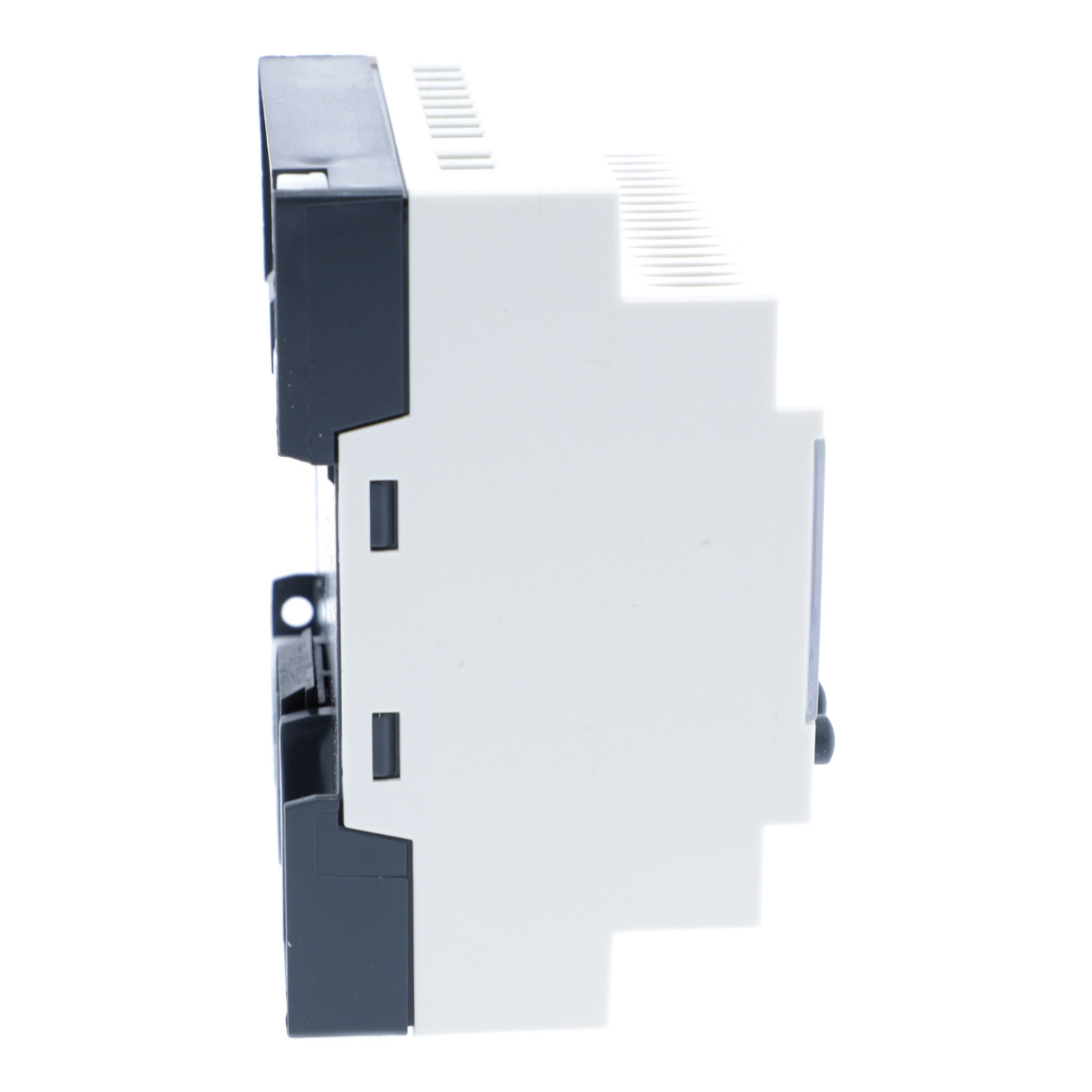

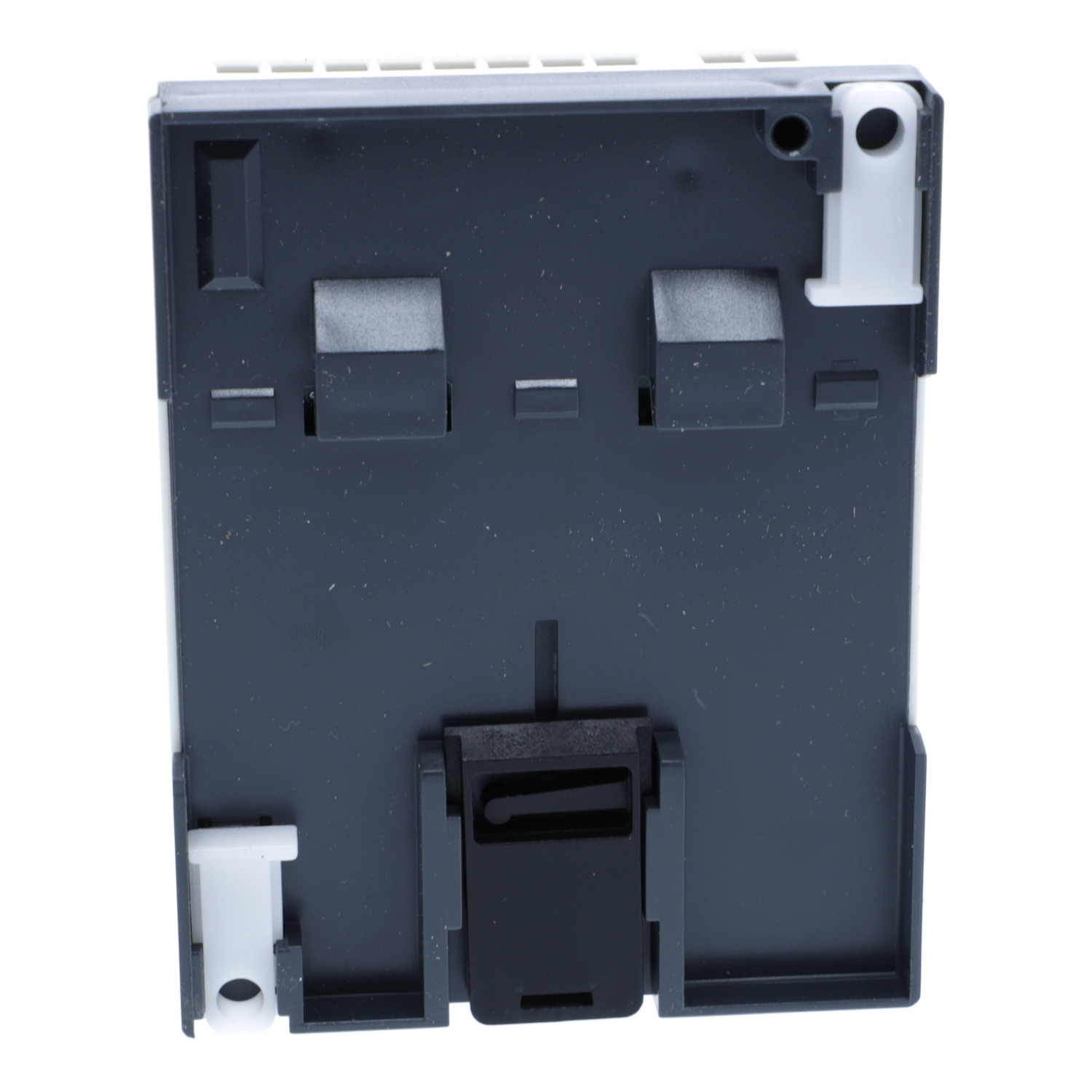

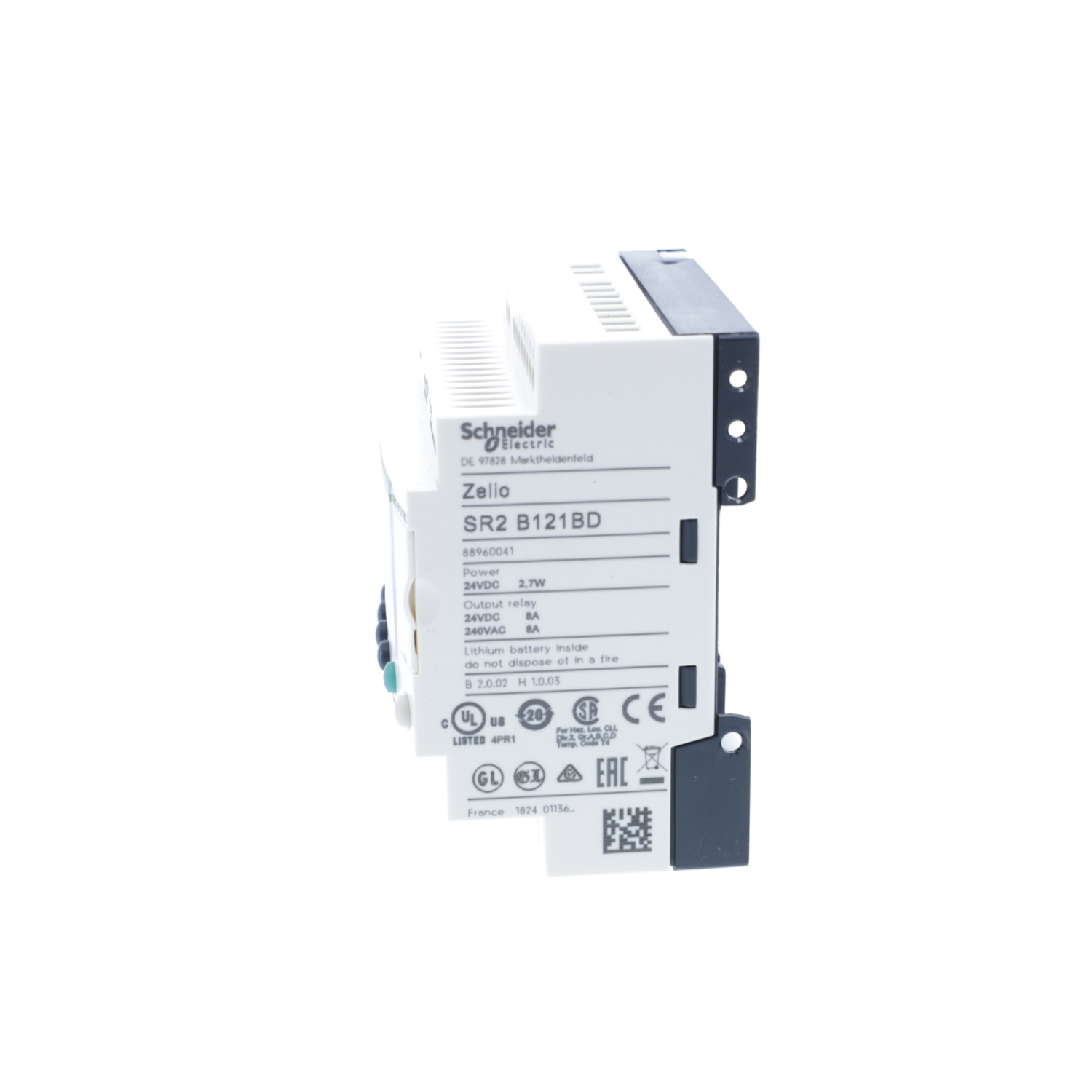

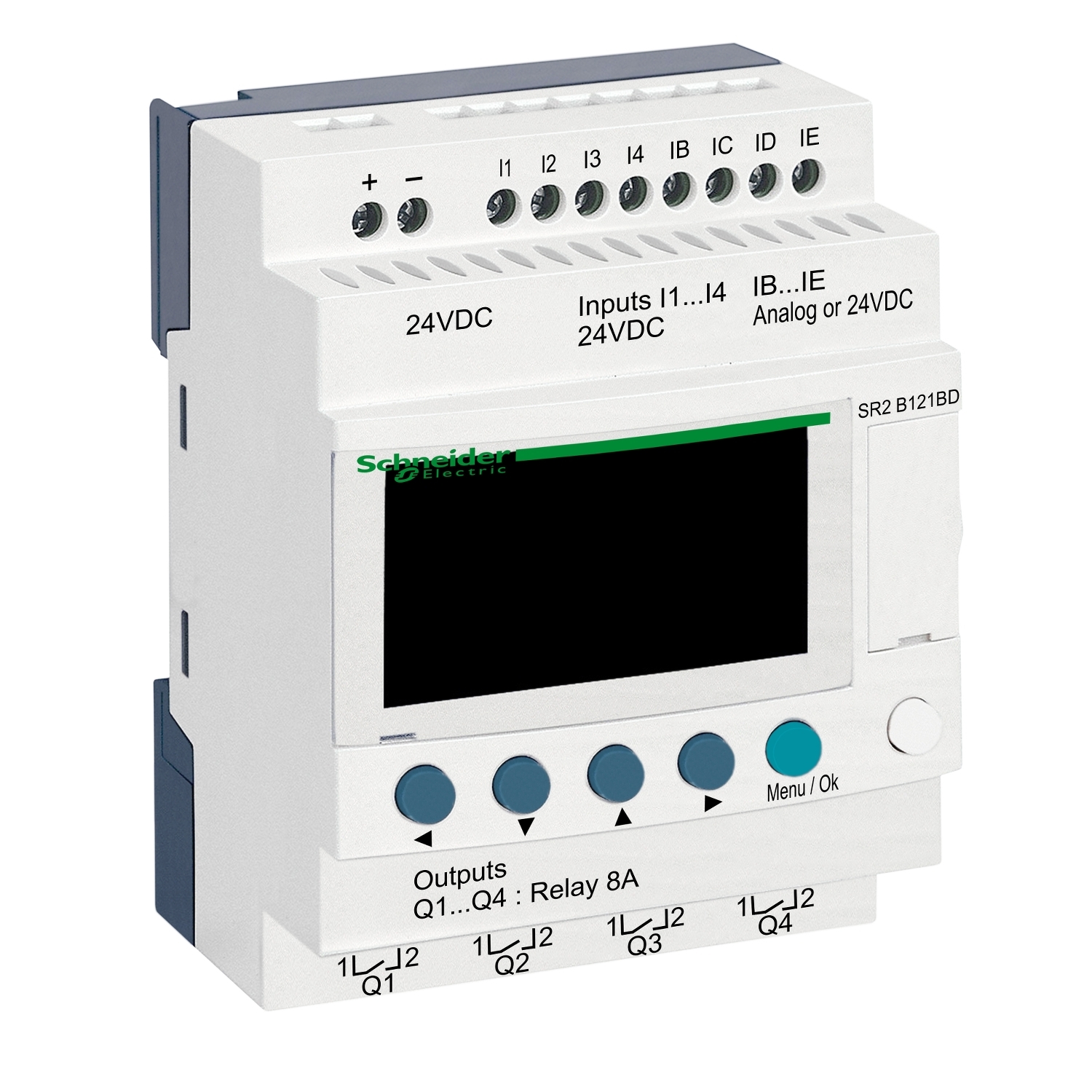

Name: Zelio Logic - relais intelligent compact - 12 E/S 24Vcc - horloge - affichage - Maghreb Elec
SKU: SR2B121BD
Price: 810.16 MAD
Availability: InStock

Zelio Logic – relais intelligent compact – 12 E/S 24Vcc – horloge – affichage

Réf. : SR2B121BD

972,19 DHS

Principales

Gamme de produit	Zelio Logic
Type de produit ou équipement	Relais intelligent compact

Complémentaires

Affichage local	Avec
Nombre de lignes de schéma de contrôle	0…240 avec Ladder programmation0…500 avec FBD programmation
Temps de cycle	6…90 ms
Temps de sauvegarde	10 ans à 25 °C
Dérive de l'horloge	12 min/an à 0…55 °C6 s/mois à 25 °C
Vérifications	Mémoire du programme à chaque mise sous tension
[Us] tension d'alimentation	24 V CC
Limites de la tension d'alimentation	19,2…30 V
Courant d'alimentation max	100 mA (sans extension)
Puissance dissipée en W	3 W sans extension
Protection inversion de polarité	Avec
Nombre d'entrée logique	8 se conformer à CEI 61131-2 Type 1
Type d'entrée logique	Résistive
Tension d'entrée logique	24 V CC
Courant d'entrée logique	4 mA
Fréquence de comptage	1 kHz pour entrée TOR
Tension état 1 garanti	>= 15 V pour circuit d'entrée logique I1 à IA et IH à IR>= 15 V pour IB à IG utilisés comme circuit d'entrée logique
Tension état 0 garanti	<= 5 V pour circuit d""entrée logique I1 à IA et IH à IR<= 5 V pour IB à IG utilisés comme circuit d""entrée logique
Etat actuel 1 garanti	>= 1,2 mA (IB à IG utilisés comme circuit d'entrée logique)>= 2,2 mA (circuit d'entrée logique I1 à IA et IH à IR)
Etat actuel 0 garanti	<= 0,5 mA (IB à IG utilisés comme circuit d""entrée logique)<= 0,75 mA (circuit d""entrée logique I1 à IA et IH à IR)
Compatibilité de l'entrée	Détecteurs de proximité PNP à 3 fils pour entrée TOR
Nombre d'entrées analogiques	4
Type d'entrée analogique	Mode commun
Plage d'entrée analogique	0...10 V0...24 V
Type de sonde de température	NTC 10k à 25 °CNTC 1000k à 25 °CKTY81 210/220/221/222/250Pt 500
Tension maximale admissible	30 V pour circuit d'entrée analogique
Résolution d'entrée analogique	8 bits
Valeur du bit de poids faible	39 mV pour circuit d'entrée analogique
Temps de conversion	Temps de cycle de relais intelligent pour circuit d'entrée analogique
Erreur de conversion	+/- 5 % à 25 °C pour circuit d'entrée analogique+/- 6,2 % à 55 °C pour circuit d'entrée analogique
Précision de répétition	+/- 2 % à 55 °C pour circuit d'entrée analogique
Distance de fonctionnement	10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
Impédance d'entrée	12 kOhm pour IB à IG utilisés comme circuit d'entrée analogique12 kOhm pour IB à IG utilisés comme circuit d'entrée logique7,4 kOhm pour circuit d'entrée logique I1 à IA et IH à IR
Nombre de sorties	4 relais
Limites de la tension de sortie	24...250 V CA (sortie relais)5...30 V CC (sortie relais)
Type et composition des contacts	NO pour sortie relais
Courant thermique de sortie	8 A pour les 4 sorties pour sortie relais
Durée de vie électrique	AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à CEI 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à CEI 60947-5-1
Pouvoir de commutation en mA	>= 10 mA à 12 V (sortie relais)
Taux de fonctionnement en Hz	0,1 Hz (à Ie) pour sortie relais10 Hz (à vide) pour sortie relais
Durée de vie mécanique	10000000 cycle pour sortie relais
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/IEC 60947-1 et EN/IEC 60664-1
Horloge	Avec
Temps de réponse	10 ms (de l'état 0 à l'état 1) pour sortie relais5 ms (de l'état 1 à l'état 0) pour sortie relais
Mode de raccordement	Bornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) semi-solideBornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24...AWG 14) flexible avec emboutBornes à vis, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) rigideBornes à vis, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) flexible avec embout
Couple de serrage	0,5 N.m
Catégorie de surtension	III conforming to CEI 60664-1
Poids Net	0,25 kg

Environnement

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Température ambiante pour le stockage
Immunité aux micro coupures	1 ms
Certifications du produit	GLCSAULGOSTC-Tick
Normes	CEI 61000-4-12CEI 61000-4-4 niveau 3CEI 61000-4-5CEI 61000-4-11CEI 61000-4-2 niveau 3CEI 60068-2-6 FcCEI 61000-4-6 niveau 3CEI 60068-2-27 EaCEI 61000-4-3
Degré de protection IP	IP20 se conformer à CEI 60529 (bornier)IP40 se conformer à CEI 60529 (panneau avant)
Caractéristique d'environnement	Directive CEM conforming to CEI 61000-6-2Directive CEM conforming to CEI 61000-6-3Directive CEM conforming to CEI 61000-6-4Directive CEM conforming to CEI 61131-2 zone BDirective basse tension conforming to CEI 61131-2
Perturbation radiée/conduite	Classe B se conformer à EN 55022-11 groupe 1
Degré de pollution	2 se conformer à CEI 61131-2
Température de l'air ambiant en fonctionnement	-20…40 °C dans un boîtier non ventilé se conformer à CEI 60068-2-1 et CEI 60068-2-2-20…55 °C se conformer à CEI 60068-2-1 et CEI 60068-2-2

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	118
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Non
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	Eee2fc35-1620-4b70-b1d5-206e9240044e
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Oui
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.

Zelio Logic - relais intelligent compact - 12 E/S 24Vcc - horloge - affichage – Image 4

Zelio Logic - relais intelligent compact - 12 E/S 24Vcc - horloge - affichage – Image 5

Ajouter à la liste de souhaits

Catégorie : Architectures machines - EcoStruxure Machine, Automates et contrôleurs, Automatismes et contrôle pour l'industrie

Description

Ce relais intelligent – contrôleur programmable compact Zelio Logic SR2 utilise une tension d’alimentation de 24V CC. », »Il dispose de 12 entrées / sorties avec bornes à vis-étrier, d’une horloge intégrée et d’un écran LCD. », »Il est de conception compacte, permettant une installation sur rail DIN. », »Il offre également une programmation simple, l’affichage et le diagnostic des dysfonctionnements, l’affichage et les boutons de navigation. », »Sa programmation simple en échelle est apprécié des non-spécialistes.

Caractéristiques

Gamme de produit	Zelio Logic
Type de produit ou équipement	Relais intelligent compact

Affichage local	Avec
Nombre de lignes de schéma de contrôle	0…240 avec Ladder programmation0…500 avec FBD programmation
Temps de cycle	6…90 ms
Temps de sauvegarde	10 ans à 25 °C
Dérive de l'horloge	12 min/an à 0…55 °C6 s/mois à 25 °C
Vérifications	Mémoire du programme à chaque mise sous tension
[Us] tension d'alimentation	24 V CC
Limites de la tension d'alimentation	19,2…30 V
Courant d'alimentation max	100 mA (sans extension)
Puissance dissipée en W	3 W sans extension
Protection inversion de polarité	Avec
Nombre d'entrée logique	8 se conformer à CEI 61131-2 Type 1
Type d'entrée logique	Résistive
Tension d'entrée logique	24 V CC
Courant d'entrée logique	4 mA
Fréquence de comptage	1 kHz pour entrée TOR
Tension état 1 garanti	>= 15 V pour circuit d'entrée logique I1 à IA et IH à IR>= 15 V pour IB à IG utilisés comme circuit d'entrée logique
Tension état 0 garanti	<= 5 V pour circuit d""entrée logique I1 à IA et IH à IR<= 5 V pour IB à IG utilisés comme circuit d""entrée logique
Etat actuel 1 garanti	>= 1,2 mA (IB à IG utilisés comme circuit d'entrée logique)>= 2,2 mA (circuit d'entrée logique I1 à IA et IH à IR)
Etat actuel 0 garanti	<= 0,5 mA (IB à IG utilisés comme circuit d""entrée logique)<= 0,75 mA (circuit d""entrée logique I1 à IA et IH à IR)
Compatibilité de l'entrée	Détecteurs de proximité PNP à 3 fils pour entrée TOR
Nombre d'entrées analogiques	4
Type d'entrée analogique	Mode commun
Plage d'entrée analogique	0...10 V0...24 V
Type de sonde de température	NTC 10k à 25 °CNTC 1000k à 25 °CKTY81 210/220/221/222/250Pt 500
Tension maximale admissible	30 V pour circuit d'entrée analogique
Résolution d'entrée analogique	8 bits
Valeur du bit de poids faible	39 mV pour circuit d'entrée analogique
Temps de conversion	Temps de cycle de relais intelligent pour circuit d'entrée analogique
Erreur de conversion	+/- 5 % à 25 °C pour circuit d'entrée analogique+/- 6,2 % à 55 °C pour circuit d'entrée analogique
Précision de répétition	+/- 2 % à 55 °C pour circuit d'entrée analogique
Distance de fonctionnement	10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
Impédance d'entrée	12 kOhm pour IB à IG utilisés comme circuit d'entrée analogique12 kOhm pour IB à IG utilisés comme circuit d'entrée logique7,4 kOhm pour circuit d'entrée logique I1 à IA et IH à IR
Nombre de sorties	4 relais
Limites de la tension de sortie	24...250 V CA (sortie relais)5...30 V CC (sortie relais)
Type et composition des contacts	NO pour sortie relais
Courant thermique de sortie	8 A pour les 4 sorties pour sortie relais
Durée de vie électrique	AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à CEI 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à CEI 60947-5-1
Pouvoir de commutation en mA	>= 10 mA à 12 V (sortie relais)
Taux de fonctionnement en Hz	0,1 Hz (à Ie) pour sortie relais10 Hz (à vide) pour sortie relais
Durée de vie mécanique	10000000 cycle pour sortie relais
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/IEC 60947-1 et EN/IEC 60664-1
Horloge	Avec
Temps de réponse	10 ms (de l'état 0 à l'état 1) pour sortie relais5 ms (de l'état 1 à l'état 0) pour sortie relais
Mode de raccordement	Bornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) semi-solideBornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24...AWG 14) flexible avec emboutBornes à vis, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) rigideBornes à vis, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) flexible avec embout
Couple de serrage	0,5 N.m
Catégorie de surtension	III conforming to CEI 60664-1
Poids Net	0,25 kg

Température ambiante pour le stockage
Immunité aux micro coupures	1 ms
Certifications du produit	GLCSAULGOSTC-Tick
Normes	CEI 61000-4-12CEI 61000-4-4 niveau 3CEI 61000-4-5CEI 61000-4-11CEI 61000-4-2 niveau 3CEI 60068-2-6 FcCEI 61000-4-6 niveau 3CEI 60068-2-27 EaCEI 61000-4-3
Degré de protection IP	IP20 se conformer à CEI 60529 (bornier)IP40 se conformer à CEI 60529 (panneau avant)
Caractéristique d'environnement	Directive CEM conforming to CEI 61000-6-2Directive CEM conforming to CEI 61000-6-3Directive CEM conforming to CEI 61000-6-4Directive CEM conforming to CEI 61131-2 zone BDirective basse tension conforming to CEI 61131-2
Perturbation radiée/conduite	Classe B se conformer à EN 55022-11 groupe 1
Degré de pollution	2 se conformer à CEI 61131-2
Température de l'air ambiant en fonctionnement	-20…40 °C dans un boîtier non ventilé se conformer à CEI 60068-2-1 et CEI 60068-2-2-20…55 °C se conformer à CEI 60068-2-1 et CEI 60068-2-2

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	118
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Non
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets.	Eee2fc35-1620-4b70-b1d5-206e9240044e
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Oui
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.

Documentation

Document 1
Document 2
Document 3
Document 4
Document 5
Document 6
Document 7
Document 8
Document 9
Document 10
Document 11
Document 12
Document 13
Document 14
Document 15
Document 16
Document 17
Document 18
