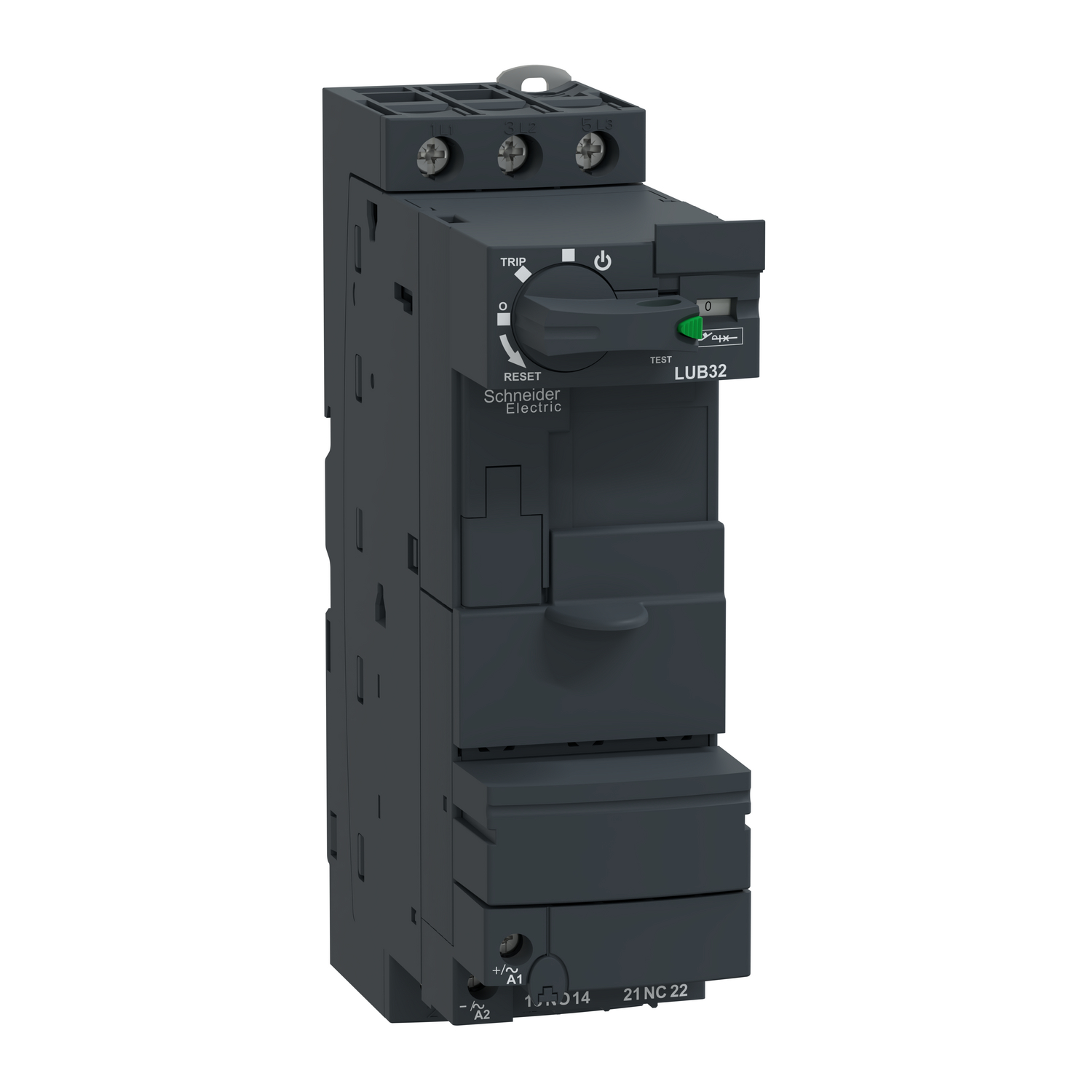

TeSys U – base puissance – 32A – circuit de contrôle à bornes à vis-étriers
Réf. : LUB32
817,66 DHS
Base puissance standard TeSys U, 3 pôles (3NO), 32A / 690V, à compléter avec une unité de commande LUC pour former un démarreur-contrôleur TeSys U, pour les applications de moteurs triphasés jusqu’à 15kW à 400V », »Base composée de contacts de puissance, bobine de commande, poignée rotative », »La base dispose d’une conception modulaire pour des modules supplémentaires pour former un démarreur « tout en un » avec des fonctions de protection et de contrôle de base ou avancées », »Il est équipé d’un bornier de commande et de volets obturateurs recouvrant les cavités vides », »Il offre un haut pouvoir de coupure Icu 50kA à 400V, contrôle marche-arrêt garanti 3600 cycles/heure », »Très compact (largeur 45 mm), montage sur rail DIN et fixation par vis, avec une poignée rotative cadenassable », »Certifié lorsqu’il est utilisé avec une unité de contrôle LUC (CEI, UL, CSA, CCC, EAC, Marine).
Principales
| Gamme | TeSys |
|---|---|
| Nom du produit | TeSys Ultra |
| Nom de l'appareil | LUB |
| Type de produit ou équipement | Alimentation de base non inversible |
| Application de l'appareil | Commande moteurProtection moteur |
| Description des pôles | 3P |
| Aptitude au sectionnement | Oui |
| [Ue] tension assignée d'emploi | 690 V CA pour circuit de puissance |
| Fréquence du réseau | 40...60 Hz |
| [Ith] courant thermique conventionnel | 32 A |
| [Ie] courant assigné d'emploi | 32 A à<= 440 V23 A à 500 V21 A à 690 V |
| Catégorie d'emploi | AC-43AC-44AC-41 |
| [Ics] pouvoir assigné de coupure de service | 50 kA à 230 V50 kA à 440 V10 kA à 500 V4 kA à 690 V |
| Composition contact auxiliaire | 1 NO + 1 NF |
| Type de contacts auxiliaires | type contacts branchés (1 NO + 1 NF) se conformer à CEI 60947-4-1 type contact miroir (1 NF) se conformer à CEI 60947-1 |
| Tension du circuit de commande [Uc] | 24 V CA 50/60 Hz24 V CC48...72 V CA 50/60 Hz48...72 V CC110...240 V CA 50/60 Hz110...220 V CC |
Complémentaires
| Consommation électrique typique | 200 mA à 24 V CC I maximum lors de la fermeture avec LUCM220 mA à 24 V CA I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD220 mA à 24 V CC I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD25 mA à 110...220 V CC I eff étanche avec LUCA, LUCB, LUCC, LUCD25 mA à 110...240 V CA I eff étanche avec LUCA, LUCB, LUCC, LUCD280 mA à 110...220 V CC I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD280 mA à 110...240 V CA I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD280 mA à 48...72 V CA I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD280 mA à 48...72 V CC I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD45 mA à 48...72 V CA I eff étanche avec LUCA, LUCB, LUCC, LUCD45 mA à 48...72 V CC I eff étanche avec LUCA, LUCB, LUCC, LUCD75 mA à 24 V CC I eff étanche avec LUCM80 mA à 24 V CC I eff étanche avec LUCA, LUCB, LUCC, LUCD90 mA à 24 V CA I eff étanche avec LUCA, LUCB, LUCC, LUCD |
|---|---|
| Dissipation thermique | 3 W pour circuit de commande avec LUCA, LUCB, LUCC, LUCD1,8 W pour circuit de commande avec LUCM |
| Niveau de fiabilité de sécurité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Temps de fonctionnement | 35 ms ouverture avec LUCA, LUCB, LUCC, LUCD, LUCM pour circuit de commande50 ms à >= 72 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande60 ms à 48 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande70 ms à 24 V fermeture avec LUCA, LUCB, LUCC, LUCD pour circuit de commande65 ms fermeture avec LUCM pour circuit de commande |
| Durée de vie mécanique | 15 Mcycles |
| Vitesse de commande maximale | 3600 cyc/h |
| Certifications du produit | CEULCSACCCEACASEFAATEXMarine |
| Normes | EN 60947-6-2CEI 60947-6-2UL 60947-4-1, avec cloison de phaseCSA C22.2 No 60947-4-1, avec cloison de phase |
| [Ui] tension assignée d'isolement | 690 V se conformer à CEI 60947-6-2 (degré de pollution 3)600 V se conformer à UL 60947-4-1600 V se conformer à CSA C22.2 No 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-6-2 |
| Déconnexion sécurisée du circuit | 400 V SELV entre les circuits de commande et auxiliaires se conformer à CEI 60947-1 annexe N400 V SELV entre le circuit de commande ou auxiliaire et le circuit principal se conformer à CEI 60947-1 annexe N |
| Mode de fixation | Clipsé (rail DIN)Vissé (platine) |
| Mode de raccordement | Circuit de commande : borniers à vis-étrier 1 câble(s) 0,34…1,5 mm² flexible avec emboutCircuit de commande : borniers à vis-étrier 1 câble(s) 0,75…1,5 mm² flexible sans emboutCircuit de commande : borniers à vis-étrier 1 câble(s) 0,75…1,5 mm² rigideCircuit de commande : borniers à vis-étrier 2 câble(s) 0,34…1,5 mm² flexible avec emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 0,75…1,5 mm² flexible sans emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 0,75…1,5 mm² rigideCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…10 mm² rigideCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…6 mm² flexible avec emboutCircuit de puissance : borniers à vis-étrier 1 câble(s) 2,5…10 mm² flexible sans emboutCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…6 mm² flexible avec emboutCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…6 mm² rigideCircuit de puissance : borniers à vis-étrier 2 câble(s) 1,5…6 mm² flexible sans embout |
| Couple de serrage | Circuit de commande: 0,8…1,2 N.m plat screwdriver 5 mmCircuit de commande: 0,8…1,2 N.m cruciforme Philips n° 1 screwdriver 5 mmCircuit de puissance: 1,9…2,5 N.m plat screwdriver 6 mmCircuit de puissance: 1,9…2,5 N.m cruciforme Philips n° 2 screwdriver 6 mmCircuit de puissance: 1,9…2,5 N.m pozidriv No 2 screwdriver 6 mm |
| Largeur | 45 mm |
| Hauteur | 154 mm |
| Profondeur | 126 mm |
| Poids Net | 0,9 kg |
| Code de compatibilité | LUB |
Environnement
| Degré de protection IP | IP20 se conformer à CEI 60947-1 (face avant et borniers câblés)IP20 se conformer à CEI 60947-1 (autres faces)IP40 se conformer à CEI 60947-1 (zone de connexion extérieure de la face avant) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Traitement de protection | TH se conformer à CEI 60068 | |||||||||||||||||||||||||||||
| Température de l'air ambiant en fonctionnement | -25…60 °C avec LUCM-25…70 °C avec LUCA, LUCB, LUCC, LUCD | |||||||||||||||||||||||||||||
| Température ambiante pour le stockage | -40…85 °C | |||||||||||||||||||||||||||||
| Tenue au feu | 960 °C pièces supportant des composants sous tension se conformer à CEI 60695-2-12650 °C se conformer à CEI 60695-2-12 | |||||||||||||||||||||||||||||
| Altitude de fonctionnement | 2000 m | |||||||||||||||||||||||||||||
| Tenue aux chocs mécaniques | 10 gn puissance pôles ouverts se conformer à CEI 60068-2-2715 gn puissance pôles fermés se conformer à CEI 60068-2-27 | |||||||||||||||||||||||||||||
| Tenue aux vibrations | 2 gn (f= 5…300 Hz) puissance pôles ouverts se conformer à CEI 60068-2-274 gn (f= 5…300 Hz) puissance pôles fermés se conformer à CE
Données environnementales
Environmental DataSchneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
