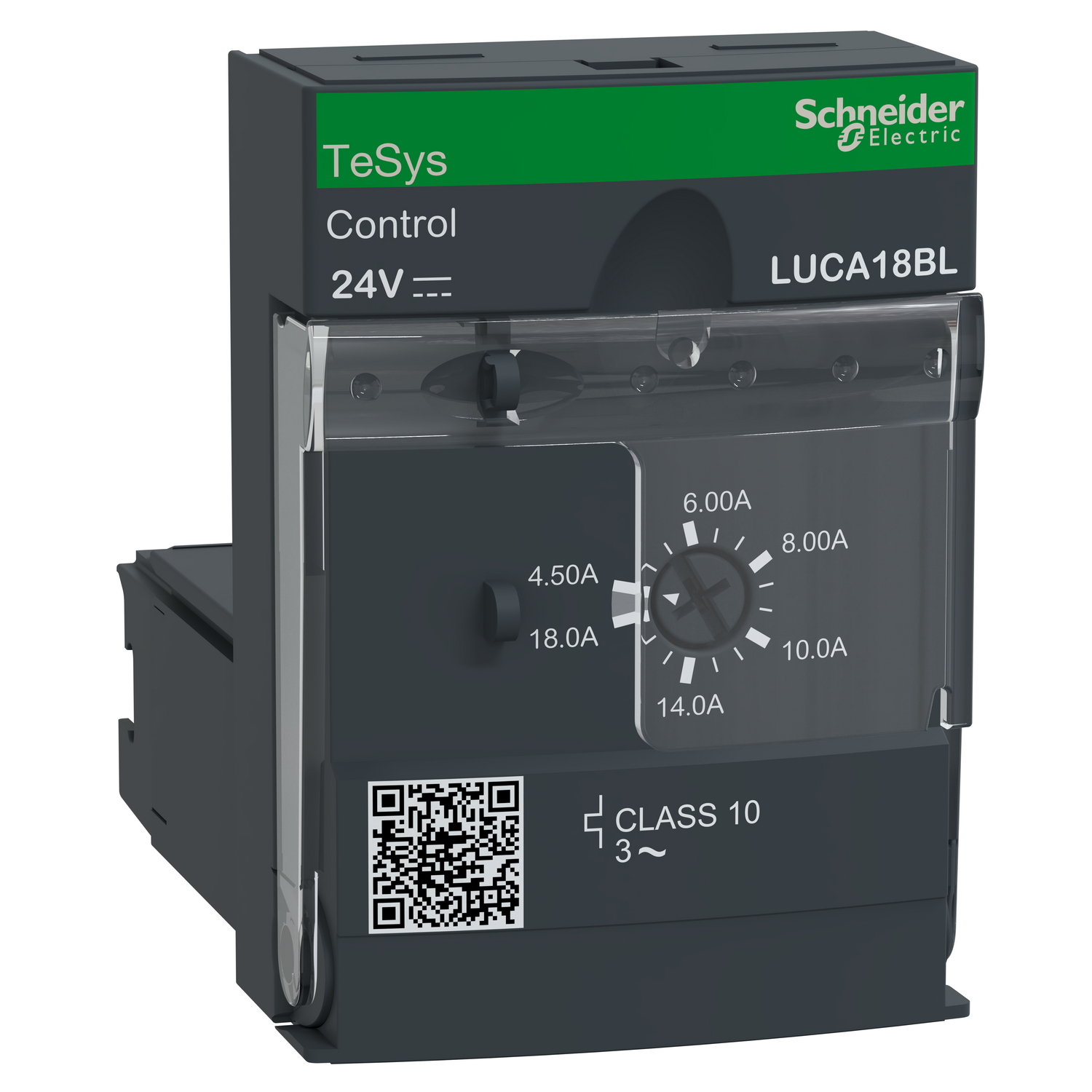

TeSys LUCA – unité de contrôle standard – classe 10 – 4,5..18A – 24Vcc
Réf. : LUCA18BL
861,02 DHS
Description
Cette unité de contrôle standard TeSys U s’insère dans les bases puissance LUB32, LUB32, LUB38 pour former un démarreur-contrôleur TeSys U, pour les applications moteur 3 phases jusqu’à 7.5kW à 400V. », »Elle protège les moteurs 4.5-18A (Ir ajustable), avec classe de déclenchement de surcharge 10, court-circuit 13 x Irmax, surintensité 14,2 x Ir, perte de phase, défaut d’isolement (protection de l’équipement uniquement). », »Elle s’utilise avec une tension 24VCC pour la commande du démarreur (par les bornes de contrôle A1/A2 situées dans la base puissance). », »Elle est certifiée lorsqu’elle est utilisée conjointement avec une base d’alimentation LUB (IEC, UL, CSA, CCC, EAC, Marine).
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Gamme de produit | TeSys Ultra |
| Nom du produit | TeSys Ultra |
| Nom de l'appareil | LUCA |
| Type de produit ou équipement | Unité de contrôle standard |
| Application de l'appareil | Commande moteurProtection moteur |
| Application spécifique du produit | Critères protection de base pour démarreurs moteur : surcharge et court-circuit |
| Fonction principale disponible | Réinitialisation manuelleProtection contre les défauts et déséquilibres de phaseProtection contre surintensité et court-circuitProtection de fuite à la terre |
| Compatibilité produit | Base d'alimentation LUB32Base d'alimentation LUB38Base d'alimentation LUB320Base d'alimentation LUB380Discontacteur inverseur LU2B32BLDiscontacteur inverseur LU2B38BL |
| [Ue] tension assignée d'emploi | 690 V CA |
| Fréquence du réseau | 40...60 Hz |
| Type de charge | Moteur triphasé - refroidissement: refroidissement naturel |
| Catégorie d'emploi | AC-41AC-44AC-43 |
| Puissance moteur kW | 7,5 kW à 400...440 V CA 50/60 Hz9 kW à 500 V CA 50/60 Hz15 kW à 690 V CA 50/60 Hz |
| Plage de réglage du courant nominal moteur | 4,5…18 A |
| Classe de surcharge thermique | Classe 10 - limite de fréquence: 40…60 Hz - compensation de température: -25…70 °C se conformer à CEI 60947-6-2Classe 10 - limite de fréquence: 40…60 Hz - compensation de température: -25…70 °C se conformer à UL 508 |
| Seuil de déclenchement | 14,2 x Ir +/- 20 % |
| Sensibilité à une perte de phase | Oui |
| Tension du circuit de commande [Uc] | 24 V CC |
Complémentaires
| Plage de tension du circuit de commande | 20...27 V pour CC circuit 24 V en fonctionnement14,5 V pour CC circuit 24 V perte de niveau |
|---|---|
| Consommation électrique typique | 220 mA à 24 V CC I maximum lors de la fermeture avec LUB32220 mA à 24 V CC I maximum lors de la fermeture avec LUB3880 mA à 24 V CC I eff étanche avec LUB3280 mA à 24 V CC I eff étanche avec LUB38 |
| Dissipation thermique | 3 W pour circuit de commande avec LUB323 W pour circuit de commande avec LUB38 |
| Temps de fonctionnement | 35 ms ouverture avec LUB32 pour circuit de commande35 ms ouverture avec LUB38 pour circuit de commande70 ms fermeture avec LUB32 pour circuit de commande70 ms fermeture avec LUB38 pour circuit de commande |
| Normes | EN 60947-6-2CEI 60947-6-2UL 60947-4-1, avec cloison de phaseCSA C22.2 No 60947-4-1, avec cloison de phase |
| Certifications du produit | CEULCSACCCEACASEFAATEXMarine |
| [Ui] tension assignée d'isolement | 690 V se conformer à CEI 60947-6-2600 V se conformer à UL 60947-4-1600 V se conformer à CSA C22.2 No 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-6-2 |
| Déconnexion sécurisée du circuit | 400 V SELV entre les circuits de commande et auxiliaires se conformer à CEI 60947-1400 V SELV entre le circuit de commande ou auxiliaire et le circuit principal se conformer à CEI 60947-1 |
| Mode de fixation | Kit enfichable (face avant) |
| Largeur | 45 mm |
| Hauteur | 66 mm |
| Profondeur | 60 mm |
| Poids Net | 0,135 kg |
| Code de compatibilité | LUCA |
Environnement
| Degré de protection IP | IP20 face avant et borniers câblés se conformer à CEI 60947-1IP20 autres faces se conformer à CEI 60947-1IP40 zone de connexion extérieure de la face avant se conformer à CEI 60947-1 |
|---|---|
| Traitement de protection | TH se conformer à CEI 60068 |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante pour le stockage | -40…85 °C |
| Altitude de fonctionnement | 2000 m |
| Tenue au feu | 960 °C pièces supportant des composants sous tension se conformer à CEI 60695-2-12650 °C se conformer à CEI 60695-2-12 |
| Tenue aux chocs mécaniques | 10 gn puissance pôles ouverts se conformer à CEI 60068-2-2715 gn puissance pôles fermés se conformer à CEI 60068-2-27 |
| Tenue aux vibrations | 2 gn 5…300 Hz puissance pôles ouverts se conformer à CEI 60068-2-64 gn 5…300 Hz puissance pôles fermés se conformer à CEI 60068-2-6 |
| Tenue aux décharges électrostatiques | 8 kV niveau 3 en plein air se conformer à CEI 61000-4-28 kV niveau 4 avec contact se conformer à CEI 61000-4-2 |
| Résistance aux champs rayonnés | 10 V/m 3 se conformer à CEI 61000-4-3 |
| Tenue aux transitoires rapides | 2 kV catégorie 3 liaison série se conformer à CEI 61000-4-44 kV catégorie 4 tous les circuits sauf pour les connexions en série se conformer à CEI 61000-4-4 |
| Tenue aux champs radioélectriques | 10 V se conformer à CEI 61000-4-6 |
| Immunité aux micro coupures | 3 ms |
| Immunité aux creux de tension | 70 % / 500 ms se conformer à CEI 61000-4-11 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 5,200 cm |
| Largeur de l'emballage 1 | 8,100 cm |
| Longueur de l'emballage 1 | 8,500 cm |
| Poids de l'emballage (Kg) | 122,000 g |
| Type d'emballage 2 | S02 |
| Nb produits dans l'emballage 2 | 23 |
| Hauteur de l'emballage 2 | 15,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 3,057 kg |
Garantie contractuelle
<table border=""1"
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 23 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 801f74dc-0e56-49a3-aaeb-b34d99dcea36 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit avec composants plastiques sans halogènes |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
