Principales

Gamme	TeSysTeSys Deca
Nom du produit	TeSys DTeSys Deca

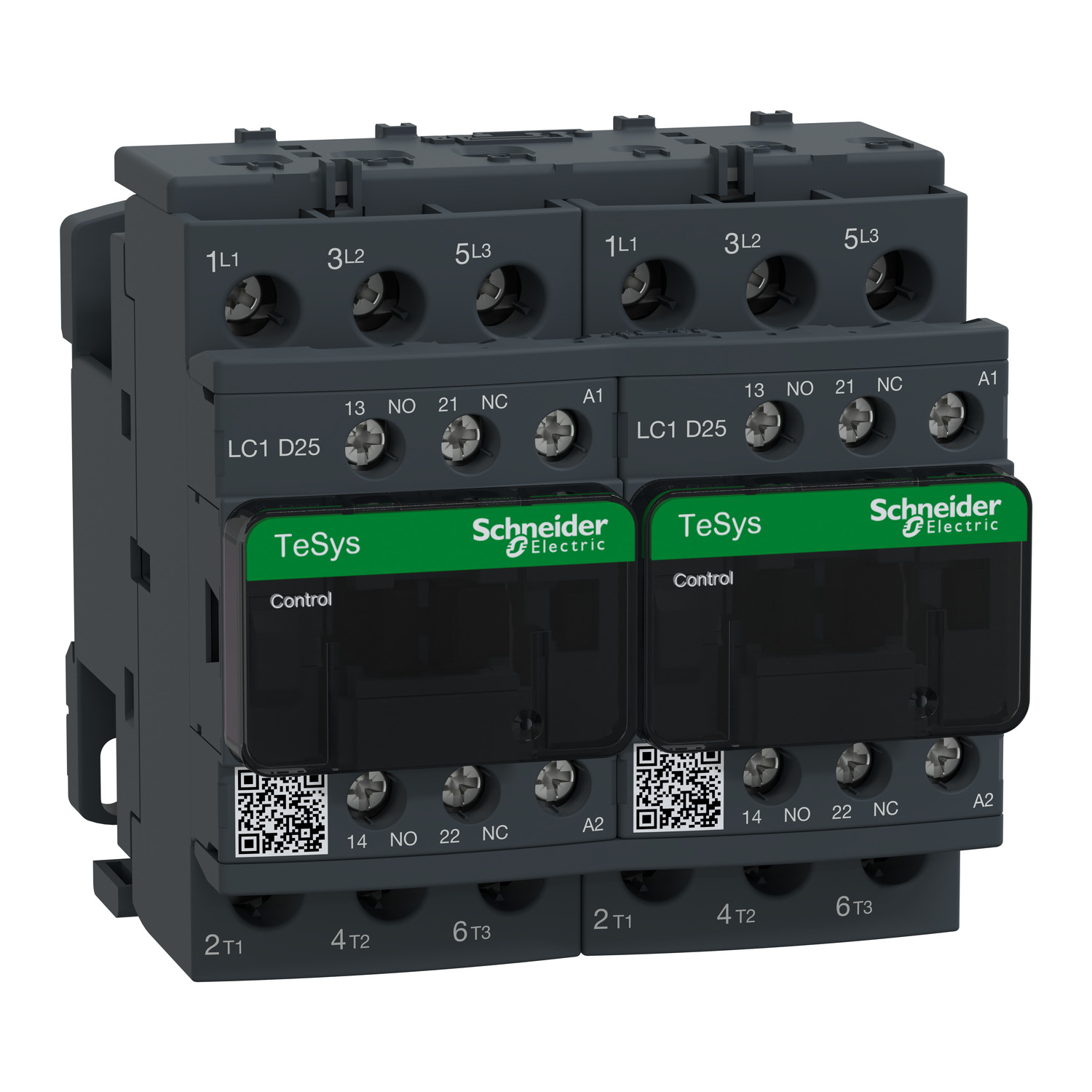

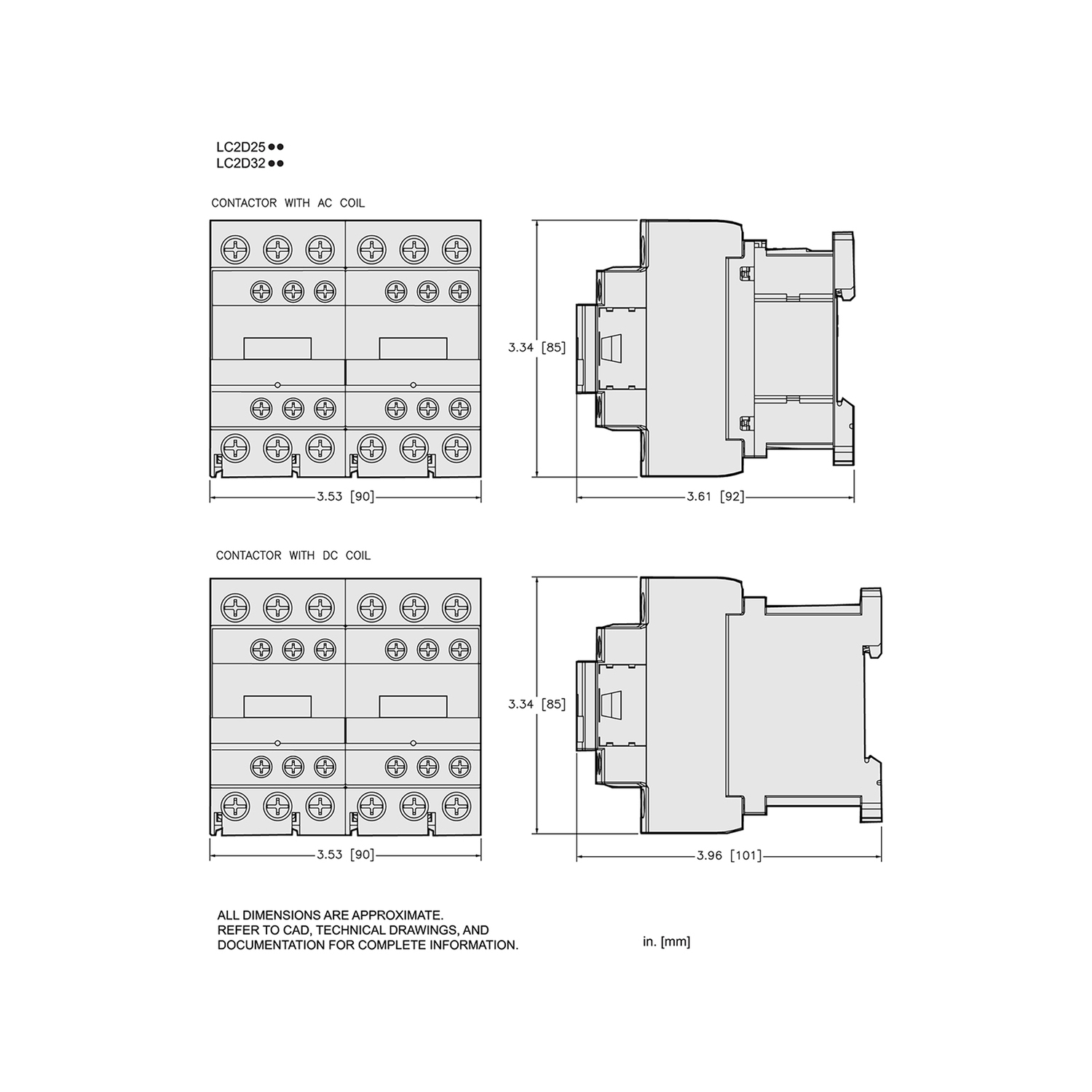

Type de produit ou équipement	Contacteur-inverseur
Nom de l'appareil	LC2D
Application du contacteur	Commande moteurCharge résistive
Catégorie d'emploi	AC-1AC-3AC-3e
Présentation du produit	Préassemblé avec jeu de barres d'inversion
Description des pôles	3P
Composition des contacts pôle puissance	3 NO
[Ue] tension assignée d'emploi	Circuit de puissance:<= 690 V CA 25...400 HzCircuit de puissance:<= 300 V CC
[Ie] courant assigné d'emploi	25 A (at<60 °C) at<= 440 V CA AC-3 for circuit de puissance40 A (at<60 °C) at<= 440 V CA AC-1 for circuit de puissance
Puissance moteur kW	5,5 kW at 220...230 V CA 50...60 Hz11 kW at 380...400 V CA 50...60 Hz11 kW at 415 V CA 50...60 Hz11 kW at 440 V CA 50...60 Hz15 kW at 500 V CA 50...60 Hz15 kW at 660...690 V CA 50...60 Hz
Puissance moteur HP (UL / CSA)	3 hp at 230/240 V CA 60 Hz for monophasé motors5 hp at 200/208 V CA 60 Hz for 3 phases motors2 hp at 115 V CA 60 Hz for monophasé motors7,5 hp at 230/240 V CA 60 Hz for 3 phases motors15 hp at 460/480 V CA 60 Hz for 3 phases motors20 hp at 575/600 V CA 60 Hz for 3 phases motors
Type de circuit de commande	CA à 50/60 Hz
[Uc] tension circuit de commande	220 V CA 50/60 Hz
Composition contact auxiliaire	1 NO + 1 NF
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947
Catégorie de surtension	III
[Ith] courant thermique conventionnel	10 A (at 60 °C) for circuit de signalisation40 A (at 60 °C) for circuit de puissance
Pouvoir nominal d'enclenchement Irms	140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1450 A at 440 V for circuit de puissance conforming to CEI 60947
Pouvoir assigné de coupure	450 A at 440 V for circuit de puissance conforming to CEI 60947
[Icw] courant assigné de courte durée admissible	50 A 40 °C - 10 min for circuit de puissance120 A 40 °C - 1 min for circuit de puissance240 A 40 °C - 10 s for circuit de puissance380 A 40 °C - 1 s for circuit de puissance100 A - 1 s for circuit de signalisation120 A - 500 ms for circuit de signalisation140 A - 100 ms for circuit de signalisation
Calibre du fusible à associer	10 A gG for circuit de signalisation conforming to CEI 60947-5-163 A gG at<= 690 V coordination type 1 for circuit de puissance40 A gG at<= 690 V coordination type 2 for circuit de puissance
Impédance moyenne	2 mOhm - Ith 40 A 50 Hz for circuit de puissance
[Ui] tension assignée d'isolement	Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
Durée de vie électrique	1,65 Mcycles 25 A AC-3 à Ue<= 440 V1,4 Mcycles 40 A AC-1 à Ue<= 440 V1,65 Mcycles 25 A AC-3e à Ue<= 440 V
Puissance dissipée par pôle	1,25 W AC-33,2 W AC-11,25 W AC-3e
Fréquence	Avec
Type de verrouillage	Mécanique
Support de montage	RailPlatine
Normes	CSA C22.2 No 14EN 60947-4-1EN 60947-5-1CEI 60947-4-1CEI 60947-5-1UL 60335-2-40:Annexe JJCEI 60335-1
Certifications du produit	DNVCSACCCULGLLROS (Lloyds register of shipping)BVRINAGOSTUKCACB
Mode de raccordement	Circuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²flexible sans emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 1…4 mm²flexible sans emboutCircuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²flexible avec emboutCircuit de commande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²flexible avec emboutCircuit de commande : borniers à vis-étrier 1 câble(s) 1…4 mm²rigideCircuit de commande : borniers à vis-étrier 2 câble(s) 1…4 mm²rigideCircuit de puissance : borniers à vis-étrier 1 câble(s) 2,5…10 mm²flexible sans emboutCircuit de puissance : borniers à vis-étrier 2 câble(s) 2,5…10 mm²flexible sans emboutCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…10 mm²flexible avec emboutCircuit de puissance : borniers à vis-étrier 2 câble(s) 1,5…6 mm²flexible avec emboutCircuit de puissance : borniers à vis-étrier 1 câble(s) 1,5…10 mm²rigideCircuit de puissance : borniers à vis-étrier 2 câble(s) 2,5…10 mm²rigide
Couple de serrage	Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2
Temps de fonctionnement	12...22 ms fermeture4...19 ms ouverture
Niveau de fiabilité de sécurité	B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique	15 Mcycles
Vitesse de commande maximale	3600 cyc/h 60 °C

Complémentaires

Technologie bobine

Sans module d'antiparasitage intégré

Plage de tension du circuit de commande

0,3...0,6 Uc (-40…70 °C):perte de niveau CA 50/60 Hz0,8...1,1 Uc (-40…60 °C):opérationnel CA 50 Hz0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz1...1,1 Uc (60…70 °C):opérationnel CA 50/60 Hz

Puissance d'appel en VA

70 VA 60 Hz cos phi 0,75 (at 20 °C)70 VA 50 Hz cos phi 0,75 (at 20 °C)

Consommation moyenne au maintien en VA

7,5 VA 60 Hz cos phi 0,3 (at 20 °C)7 VA 50 Hz cos phi 0,3 (at 20 °C)

Dissipation thermique

2…3 W à 50/60 Hz

Type de contacts auxiliaires

type liés mécaniquement 1 NO +

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	254
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Oui
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
