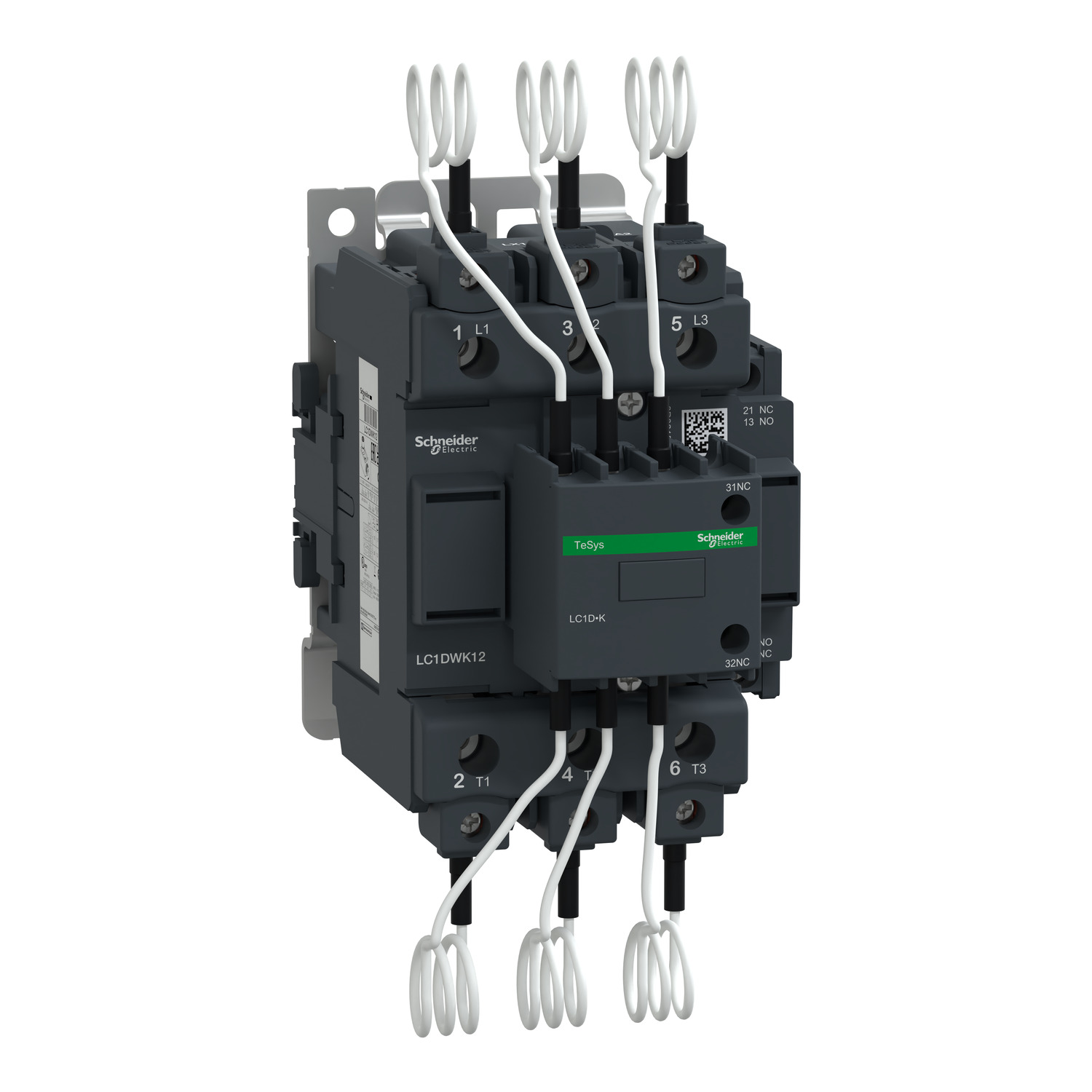

TeSys LC1DW – contacteur – 3P – 400..440V 60kVAr – bobine 220Vca
Réf. : LC1DWK12M5
1590,52 DHS
Caractéristiques
Principales
| Gamme | TeSys |
|---|---|
| Nom du produit | TeSys LC1D.KTeSys Deca |
| Type de produit ou équipement | Contacteur de condensateur |
| Nom de l'appareil | LC1DWK |
| Application du contacteur | Correction du facteur de puissance |
| Catégorie d'emploi | AC-6b |
| Description des pôles | 3P |
| Composition des contacts pôle puissance | 3 NO |
| [Ue] tension assignée d'emploi | Circuit de puissance:<= 690 V CA 50/60 Hz |
| Puissance réactive nominale | 35 kvar à 230 V CA 50/60 Hz à<60 °C63 kvar à 400…415 V CA 50/60 Hz à<60 °C67 kvar à 440 V CA 50/60 Hz à<60 °C104 kvar à 660…690 V CA 50/60 Hz à<60 °C |
| Type de circuit de commande | CA à 50 Hz |
| [Uc] tension circuit de commande | 220 V CA 50 Hz |
| Composition contact auxiliaire | 1 NO + 2 NF pour circuit de signalisation |
| Durée de vie électrique | 300000 cycle à Ue 400 V200000 cycle à Ue 690 V |
| Support de montage | Rail DINPlatine |
| Normes | UL 60947-4-1CSA C22.2 No 60947-4-1CEI 60947-4-1CEI 60831CEI 60070 |
| Certifications du produit | ULCSACEIUKCA |
| Mode de raccordement | Circuit de puissance: connecteur 1 4…50 mm² - cable stiffness: rigideCircuit de puissance: connecteur 2 4…25 mm² - cable stiffness: rigideCircuit de puissance: connecteur 1 4…50 mm² - cable stiffness: flexible sans emboutCircuit de puissance: connecteur 2 4…25 mm² - cable stiffness: flexible sans emboutCircuit de puissance: connecteur 1 4…50 mm² - cable stiffness: flexible avec emboutCircuit de puissance: connecteur 2 4…16 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigideCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigideCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 1 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout |
| Couple de serrage | Circuit de puissance :9 N.m - sur connecteurCircuit de commande :1,7 N.m - sur borniers à vis-étrier |
| Vitesse de commande maximale | 100 cyc/h |
Complémentaires
| Type de contacts auxiliaires | type liés mécaniquement 1 NO + 2 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1 |
|---|
Environnement
| Degré de protection IP | IP20 se conformer à CEI 60529 |
|---|---|
| Traitement de protection | TH se conformer à CEI 60068-2-30 |
| Température de l'air ambiant en fonctionnement | -5…60 °C |
| Température ambiante pour le stockage | -60…80 °C |
| Altitude de fonctionnement | 0...3000 m |
| Hauteur | 180 mm |
| Largeur | 85 mm |
| Profondeur | 157 mm |
| Poids Net | 1,65 kg |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 19,000 cm |
| Largeur de l'emballage 1 | 13,200 cm |
| Longueur de l'emballage 1 | 17,000 cm |
| Poids de l'emballage (Kg) | 1,786 kg |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 4 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 7,583 kg |
| Type d'emballage 3 | P06 |
| Nb produits dans l'emballage 3 | 32 |
| Hauteur de l'emballage 3 | 75,000 cm |
| Largeur de l'emballage 3 | 60,000 cm |
| Longueur de l'emballage 3 | 80,000 cm |
| Poids de l'emballage 3 | 70,664 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
