Schneider Electric propose pour les installations industrielles ou tertiaires, une gamme de contacteurs robustes, TeSys D », »Pour commander les machines synchrones, le contacteur LC1D s’utilise en catégorie d’emploi AC-1″, »Doté, pour ses 4 pôles, de borniers à vis-étrier acceptant des câbles souples et rigides de différentes sections, selon besoin, ce contacteur participe à la durabilité de l’installation de vos clients », »Prévu pour commander un circuit en courant alternatif 440 V jusqu’à 25 A, il commandera efficacement, avec sa bobine 48 V CA, les moteurs de vos clients », »Robuste et adaptable, la gamme TeSys répond aux attentes des infrastructures les plus exigeantes, tant en termes de puissance que de fiabilité

Principales

Gamme	TeSysTeSys Deca
Gamme de produit	TeSys Deca
Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Charge résistive
Catégorie d'emploi	AC-1
Description des pôles	4P
[Ue] tension assignée d'emploi	Circuit de puissance:<= 690 V CA 25...400 HzCircuit de puissance:<= 300 V CC
[Ie] courant assigné d'emploi	25 A (at<60 °C) at<= 440 V CA AC-1 for circuit de puissance
[Uc] Tension de contrôle de commande	48 V CA 50/60 Hz

Complémentaires

Code de compatibilité	LC1D
Composition des contacts pôle puissance	4 NO
Fréquence	Avec
[Ith] courant thermique conventionnel	10 A (at 60 °C) for circuit de signalisation25 A (at 60 °C) for circuit de puissance
Pouvoir nominal d'enclenchement Irms	140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1250 A at 440 V for circuit de puissance conforming to CEI 60947
Pouvoir assigné de coupure	250 A at 440 V for circuit de puissance conforming to CEI 60947
[Icw] courant assigné de courte durée admissible	30 A 40 °C - 10 min for circuit de puissance61 A 40 °C - 1 min for circuit de puissance105 A 40 °C - 10 s for circuit de puissance210 A 40 °C - 1 s for circuit de puissance100 A - 1 s for circuit de signalisation120 A - 500 ms for circuit de signalisation140 A - 100 ms for circuit de signalisation
Calibre du fusible à associer	10 A gG for circuit de signalisation conforming to CEI 60947-5-140 A gG at<= 690 V coordination type 1 for circuit de puissance25 A gG at<= 690 V coordination type 2 for circuit de puissance
Impédance moyenne	2,5 mOhm - Ith 25 A 50 Hz for circuit de puissance
Puissance dissipée par pôle	1,56 W AC-1
[Ui] tension assignée d'isolement	Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifiéCircuit de puissance: 690 V se conformer à CEI 60947-4-1
Catégorie de surtension	III
Degré de pollution	3
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947
Niveau de fiabilité de sécurité	B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique	15 Mcycles
Durée de vie électrique	0,8 Mcycles 25 A AC-1 à Ue<= 440 V
Type de circuit de commande	CA à 50/60 Hz
Technologie bobine	Sans module d'antiparasitage intégré
Plage de tension du circuit de commande	0,3...0,6 Uc (-40…70 °C):perte de niveau CA 50/60 Hz0,8...1,1 Uc (-40…60 °C):opérationnel CA 50 Hz0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz1...1,1 Uc (60…70 °C):opérationnel CA 50/60 Hz
Puissance d'appel en VA	70 VA 60 Hz cos phi 0,75 (at 20 °C)70 VA 50 Hz cos phi 0,75 (at 20 °C)
Consommation moyenne au maintien en VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C)7 VA 50 Hz cos phi 0,3 (at 20 °C)
Dissipation thermique	2…3 W at 50/60 Hz
Temps de fonctionnement	4...19 ms ouverture12...22 ms fermeture
Vitesse de commande maximale	3600 cyc/h à 60 °C
Mode de raccordement	Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec emboutCircuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans emboutCircuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans emboutCircuit de puissance: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans emboutCircuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec emboutCircuit de puissance: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec emboutCircuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans embout
Couple de serrage	Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2
Composition contact auxiliaire	1 NO + 1 NF
Type de contacts auxiliaires	type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1
Fréquence circuit signalisation	25...400 Hz
Tension de commutation minimale	17 V for circuit de signalisation
Courant commuté minimum	5 mA for circuit de signalisation
Résistance d'isolement	>10 MOhm for circuit de signalisation
Temps de non-chevauchement	1,5 ms sur désexcitation entre contact NF et NO1,5 ms sur excitation entre contact NF et NO
Support de montage	PlatineRail

Environnement

Normes

CSA C22.2 No 14EN 60947-4-1EN 60947-5-1CEI 60947-4-1CEI 60947-5-1UL 60947-4-1CEI 60335-1

Certifications du produit<

Données environnementales

Environmental Data

Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.

Empreinte environnementale
Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit.	27
Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport.	Profil environnemental du Produit
Use Better
Matières et Substances
Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks.	Oui
Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks.	Non
Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances).	Conforme
Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE	Déclaration REACh
sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce.	Oui
Use Again
Réemballer et réusiner
Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage.	Informations de fin de vie
RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays.	Non
Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques.	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.

Documentation

Document 1
Document 2
Document 3
Document 4
Document 5
Document 6
Document 7
Document 8
Document 9
Document 10
Document 11
Document 12
Document 13
Document 14
Document 15
Document 16
Document 17
Document 18
Document 19

Avis (0)

Note 0 sur 5

0 reviews

Note 5 sur 5

Note 4 sur 5

Note 3 sur 5

Note 2 sur 5

Note 1 sur 5

Avis

Clear filters

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “TeSys LC1D – contacteur – 4P – AC-1 440V – 25A – bobine 48Vca”

Vous devez être connecté pour publier un avis.

LIVRAISON GRATUITE

Informations sur le transporteur.

Assistance 24/7

Assistance technique illimitée.

100 % SÛR

Découvrez nos avantages.

RETOURS GRATUITS

Suivre ou annuler des commandes.

Se connecter

Pas encore de compte?

Créer un compte

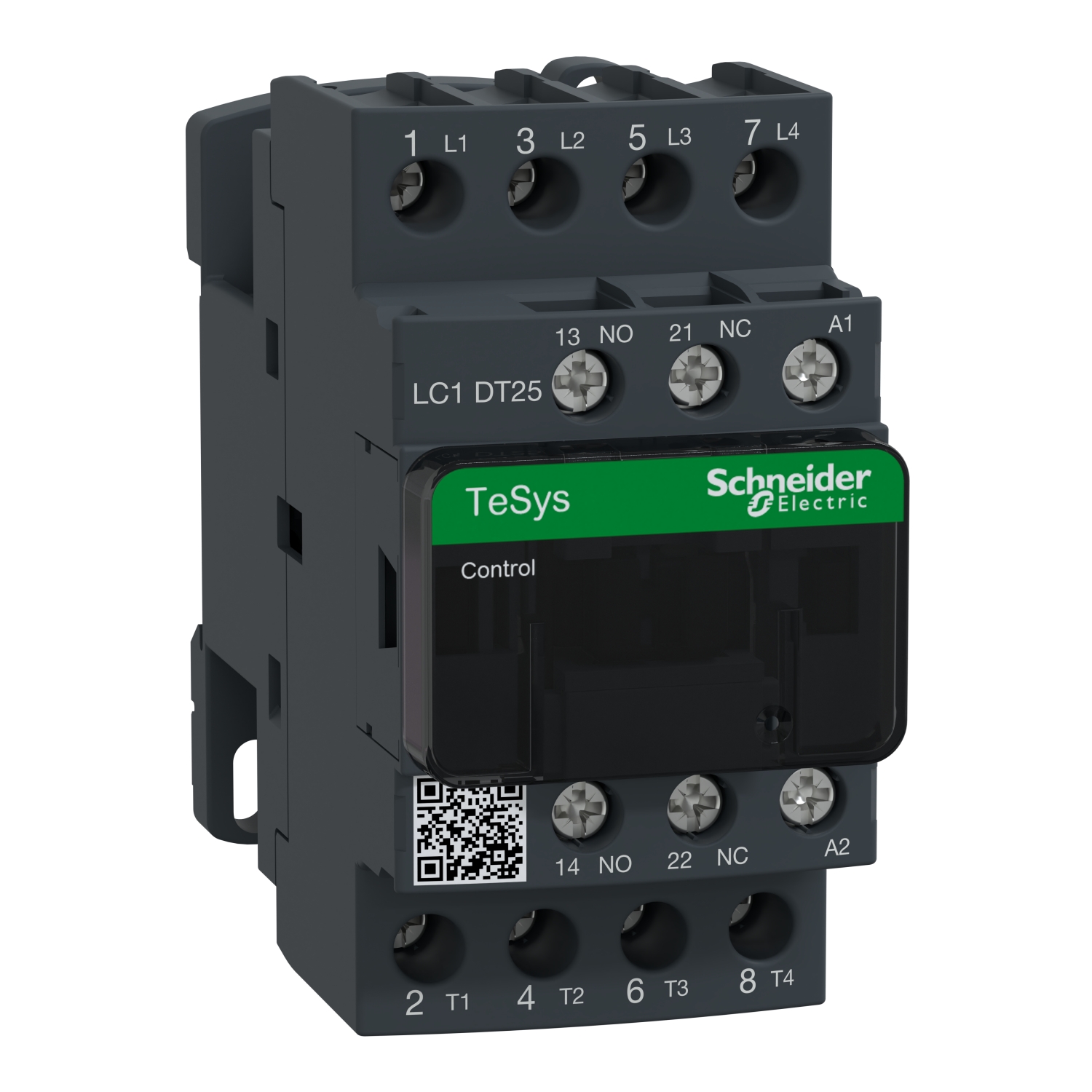

TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca – Image 1

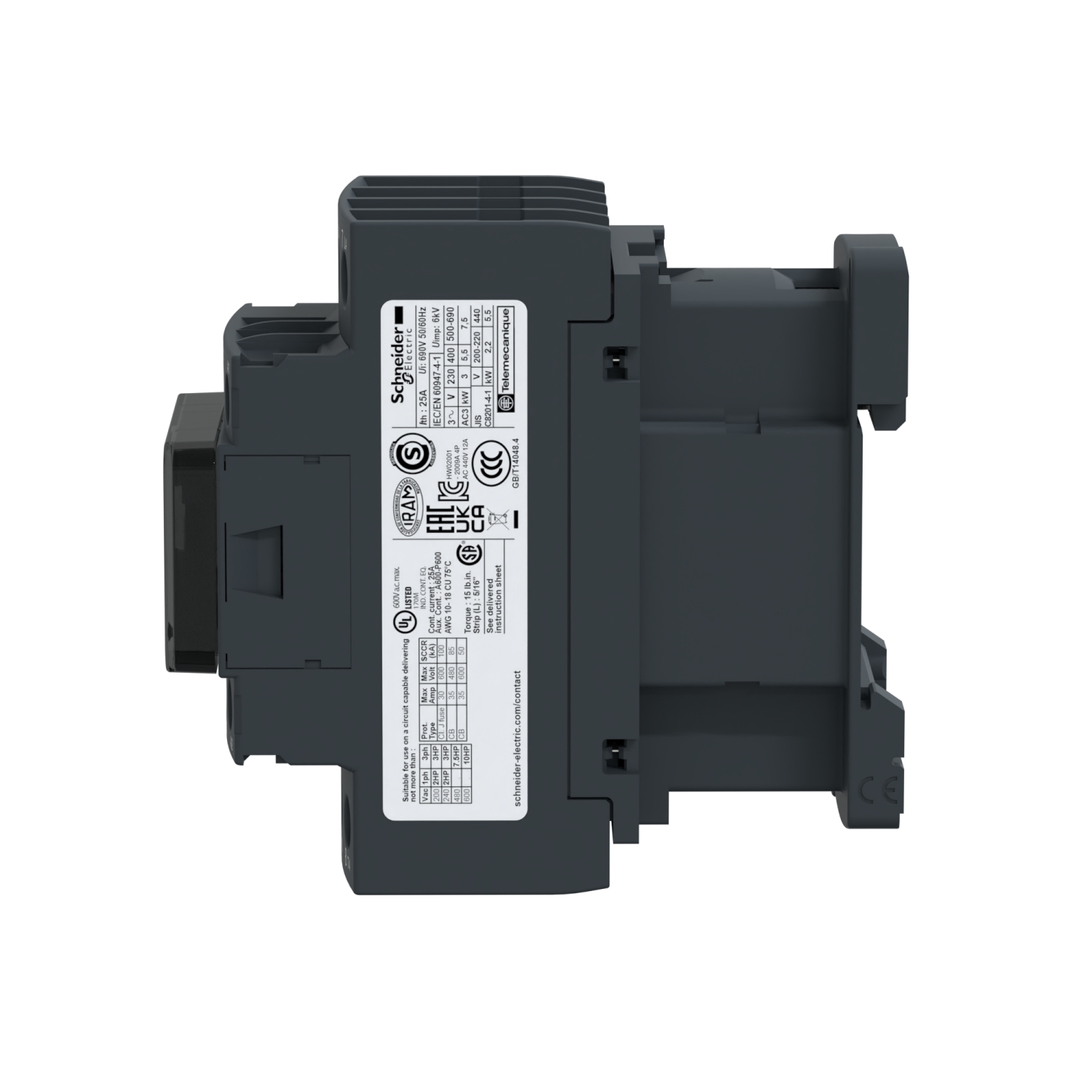

TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca – Image 2

Click to enlarge

TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca

TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca – Image 3

TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca – Image 4

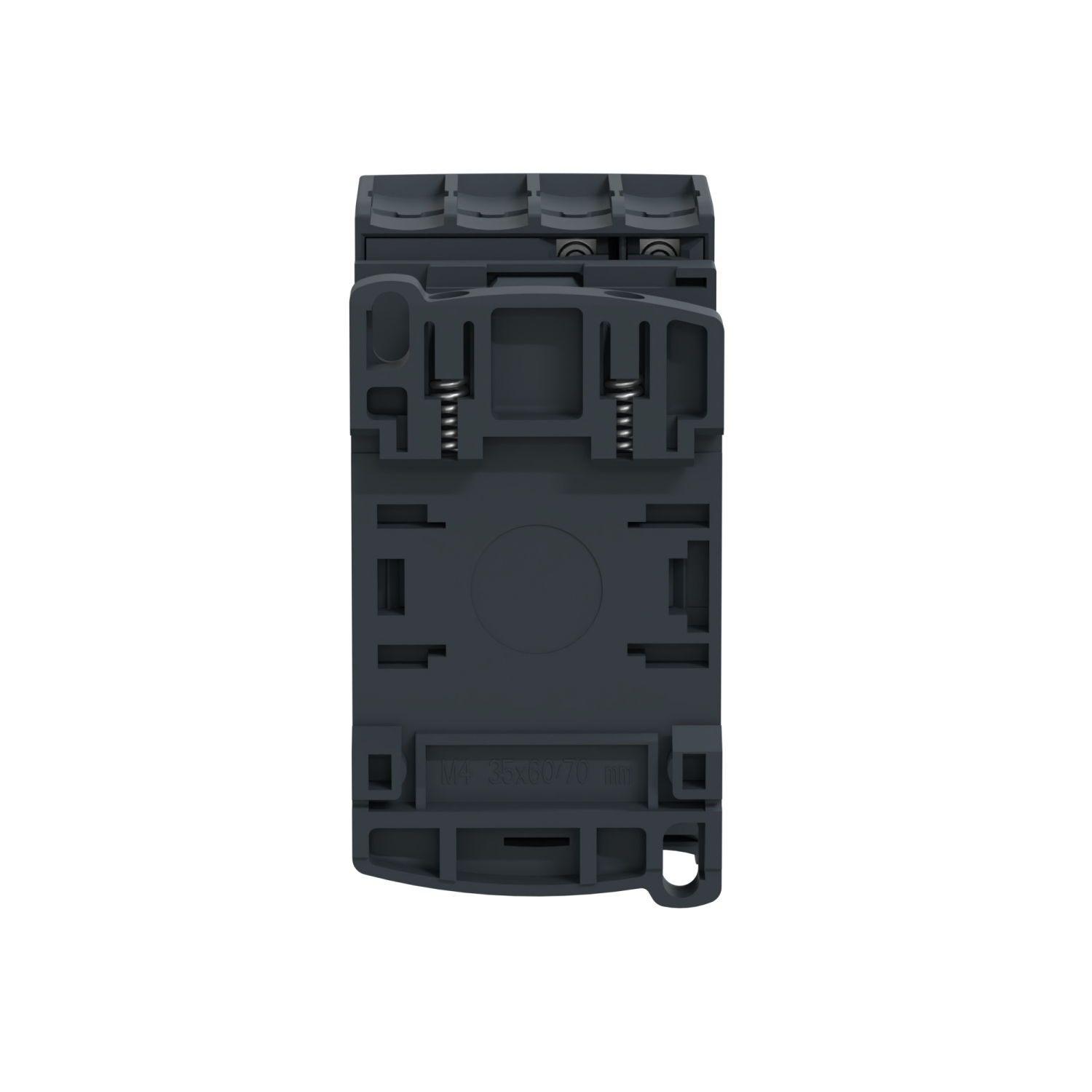

TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca – Image 5

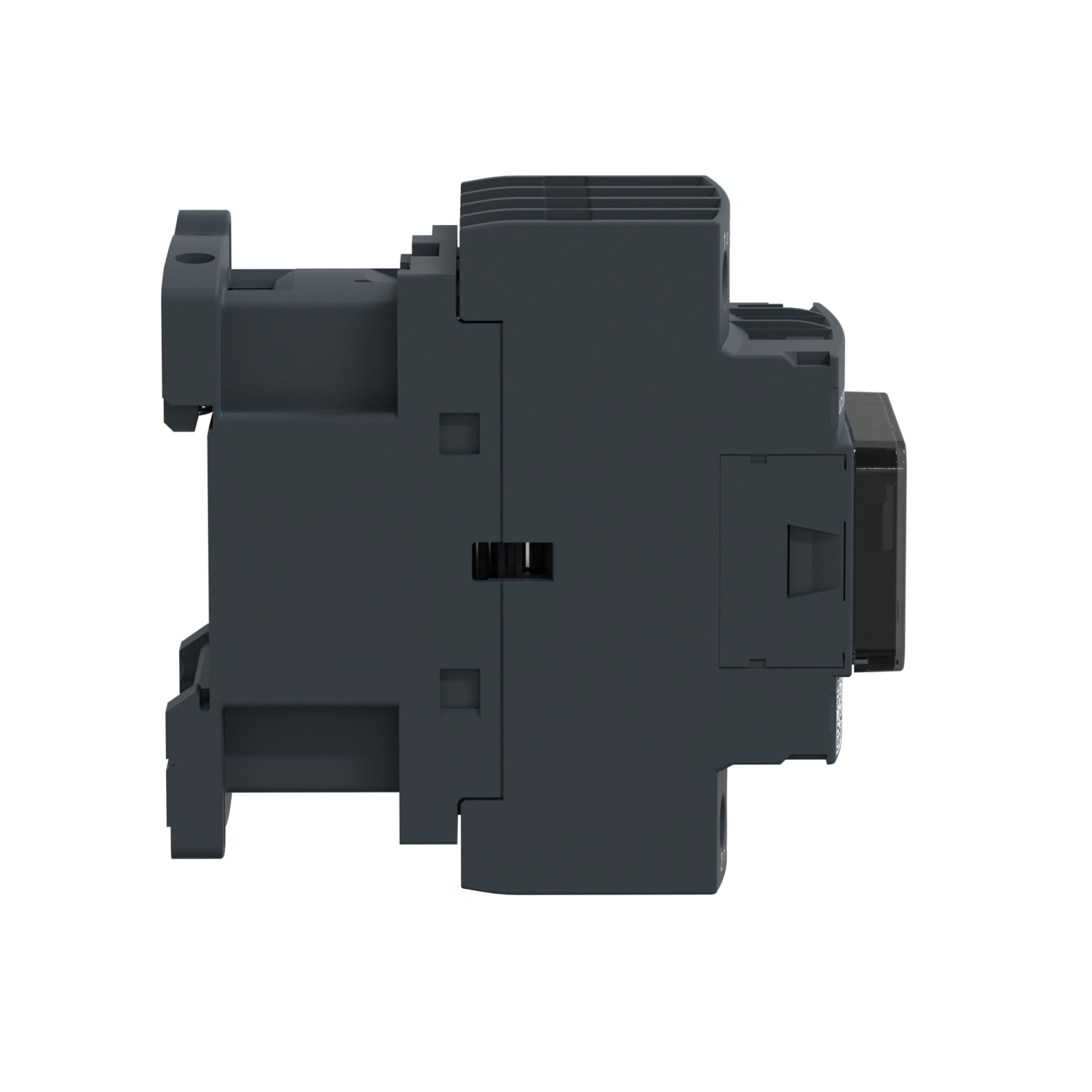

TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca – Image 6

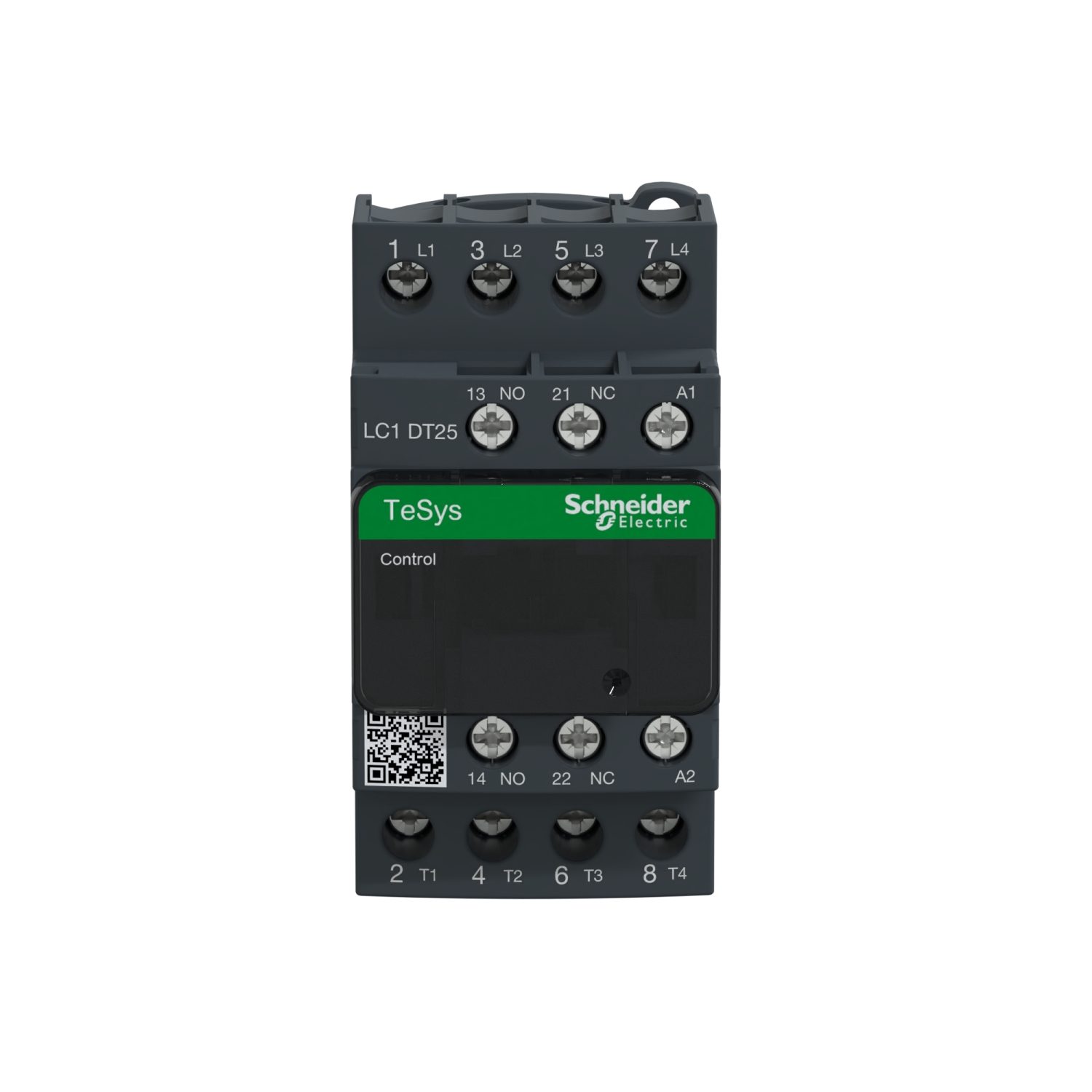

TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca – Image 7

TeSys LC1D – contacteur – 4P – AC-1 440V – 25A – bobine 48Vca

Name: TeSys LC1D - contacteur - 4P - AC-1 440V - 25A - bobine 48Vca - Maghreb Elec
SKU: LC1DT25E7
Price: 392.73 MAD
Availability: InStock

Réf. : LC1DT25E7

471,28 DHS

Ajouter à la liste de souhaits

Catégorie : Automatismes et contrôle pour l'industrie, Contacteurs - Contacteurs auxiliaires et de puissance, Contacteurs - relais de protection et gestion moteur
