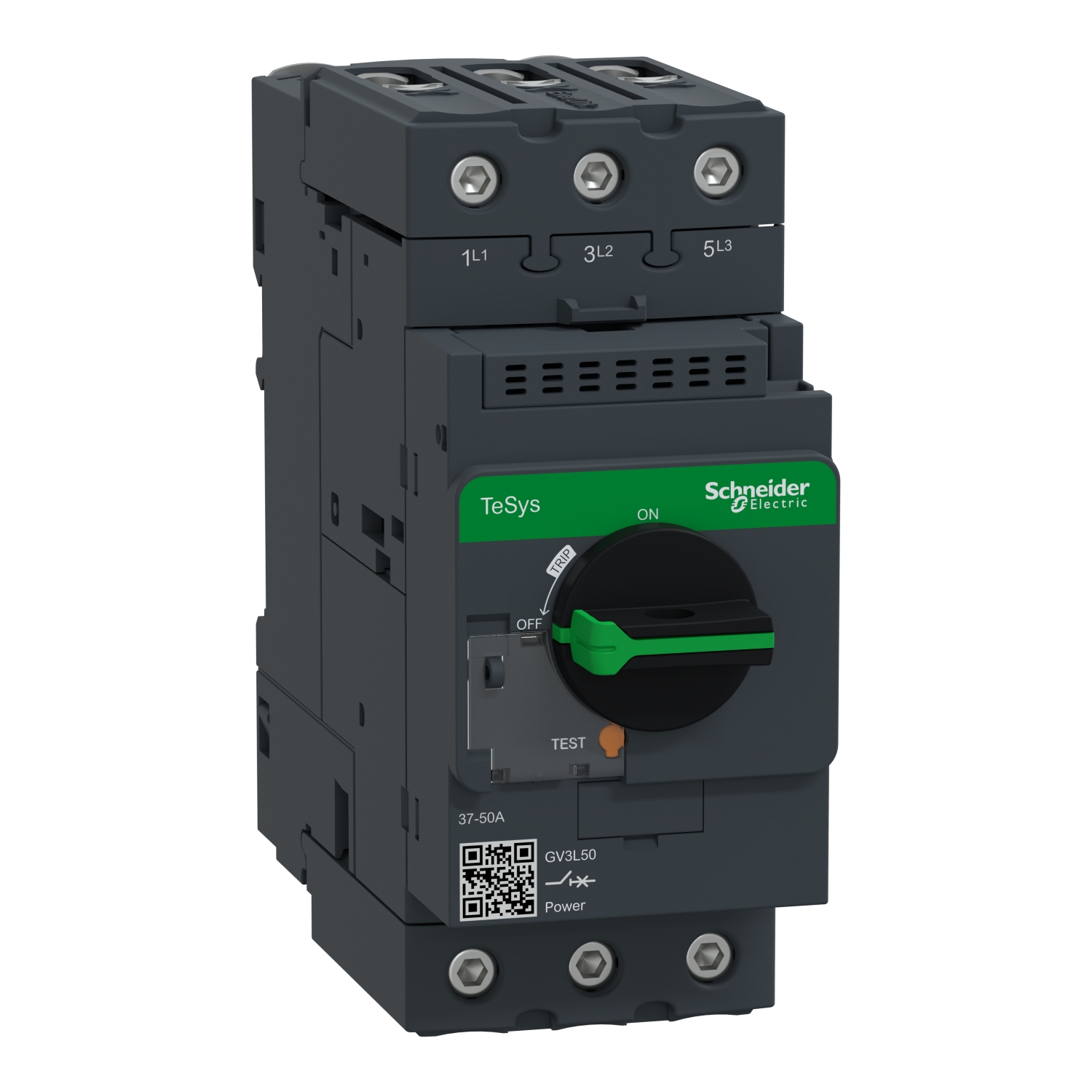

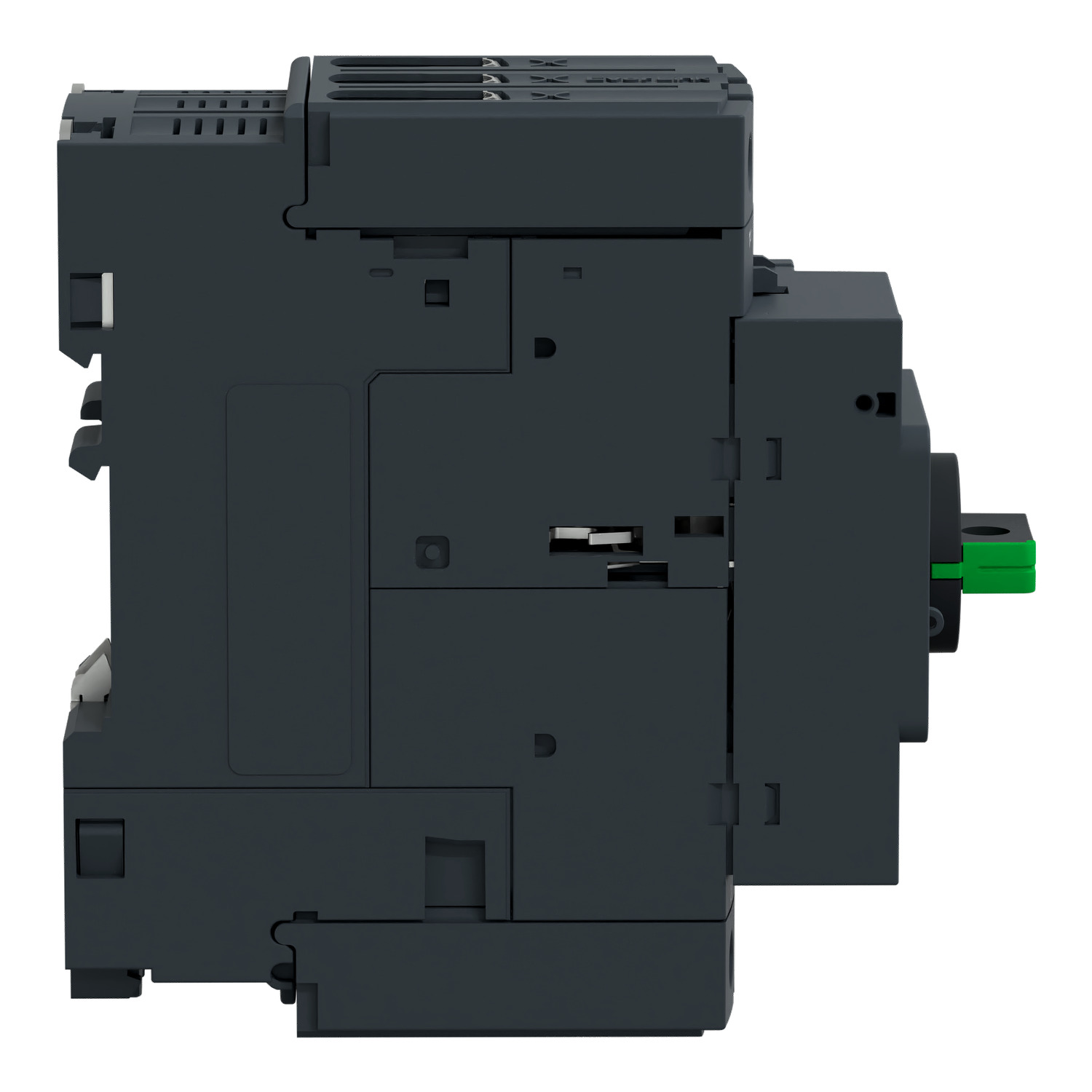

TeSys GV3L – disjoncteur moteur – 50A – 3P 3d – déclencheur magnétique
Réf. : GV3L50
1265,11 DHS
Description
Disjoncteur moteur TeSys GV, 3 pôles (3P), 50A / 690V, pour applications moteurs triphasés 22kW à 400V », »Il fournit une protection magnétique avec un niveau de déclenchement à 14 In, un pouvoir de coupure élevé Icu 50kA à 400V », »Connexion par bornes à vis Everlink BTR », »Commande marche-arrêt par manette rotative garantie 50 000 cycles en AC-3″, »Pour compléter la protection du moteur, utiliser en association avec un relais de surcharge thermique LRD350 (à commander séparément) », »Certifié multi normes (CEI, CCC, EAC, Marine).
Caractéristiques
Principales
| Gamme | TeSys Deca |
|---|---|
| Nom du produit | TeSys GV3 |
| Type de produit ou équipement | Disjoncteur moteur |
| Nom de l'appareil | GV3L |
| Application de l'appareil | Protection moteur |
| Technologie du déclencheur | Magnétique |
Complémentaires
| Description des pôles | 3P |
|---|---|
| Type de réseau | CA |
| Catégorie d'emploi | Catégorie A se conformer à CEI 60947-2AC-3 se conformer à CEI 60947-4-1 |
| Fréquence du réseau | 50/60 Hz se conformer à CEI 60947-2 |
| Puissance moteur kW | 22 kW à 400/415 V CA 50/60 Hz30 kW à 500 V CA 50/60 Hz45 kW à 690 V CA 50/60 Hz |
| Pouvoir de coupure | 100 kA Icu à 230/240 V CA 50/60 Hz50 kA Icu à 400/415 V CA 50/60 Hz50 kA Icu à 440 V CA 50/60 Hz12 kA Icu à 500 V CA 50/60 Hz6 kA Icu à 690 V CA 50/60 Hz |
| [Ics] pouvoir assigné de coupure de service en court-circuit | 100 % à 230/240 V CA 50/60 Hz100 % à 400/415 V CA 50/60 Hz100 % à 440 V CA 50/60 Hz50 % à 500 V CA 50/60 Hz50 % à 690 V CA 50/60 Hz |
| Type de commande | Poignée rotative |
| [In] courant nominal | 50 A |
| Courant de déclenchement magnétique | 700 A |
| [Ith] courant thermique conventionnel | 50 A se conformer à CEI 60947-2 |
| [Ue] tension assignée d'emploi | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ui] tension assignée d'isolement | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-2 |
| Aptitude au sectionnement | Oui conforme à CEI 60947-1 |
| Puissance dissipée par pôle | 8 W |
| Durée de vie mécanique | 50000 cycle |
| Durée de vie électrique | 50000 cycle pour AC-3 à 415 V In |
| Service nominal | Ininterrompu se conformer à CEI 60947-4-1 |
| Couple de serrage | 5 N.m - sur borniers à vis-étrier |

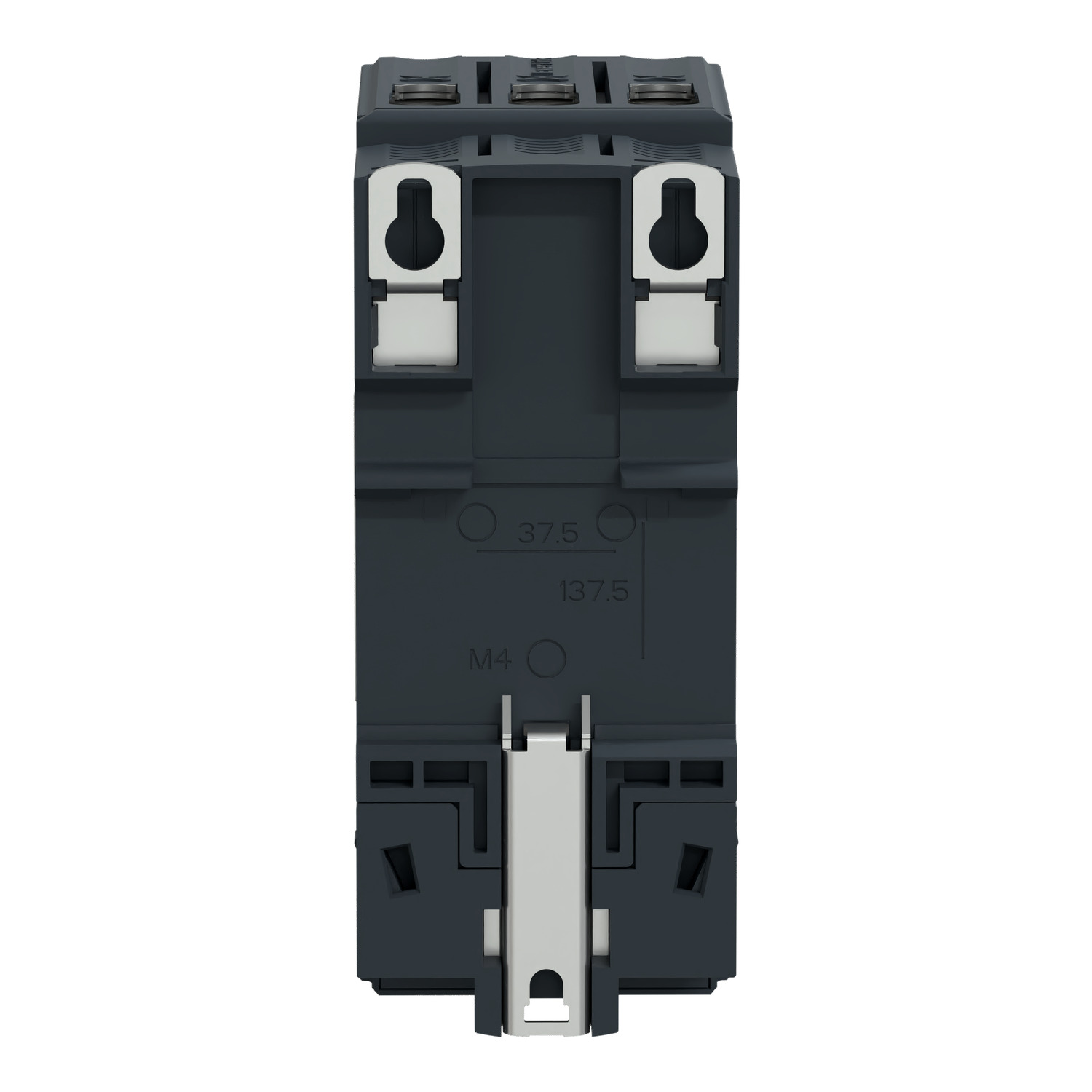

| Mode de fixation | 35 mm DIN rail symmétrique : clipséPanneau : vissé (avec 3 x vis M4) |
| Position de montage | HorizontalVerticale |

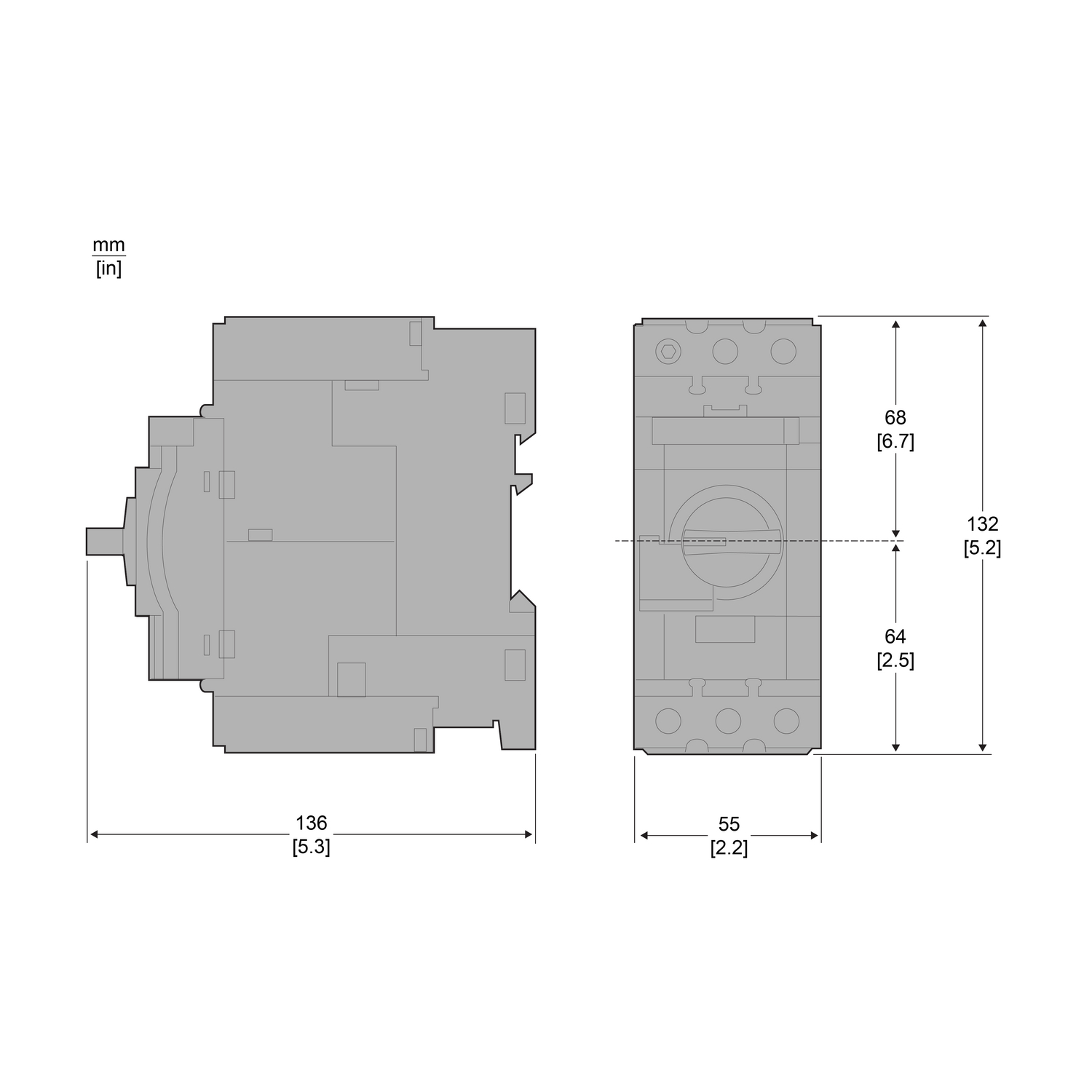

| Largeur | 55 mm |
| Hauteur | 132 mm |
| Profondeur | 136 mm |
| Poids Net | 0,96 kg |
| Couleur | Gris foncé |
Environnement
| Normes | EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1CEI/EN 60335-1:Clause 30.2CEI/EN 60335-2-40:Annexe JJ |
|---|---|
| Certifications du produit | CCCULCSAEACLROS (Lloyds register of shipping)BVABSDNV-GLUKCA |
| Degré de protection IP | IP20 se conformer à CEI 60529 |
| Tenue climatique | se conformer à IACS E10 |
| Température ambiante pour le stockage | -40…80 °C |
| Tenue au feu | 960 °C se conformer à CEI 60947-1 |
| Température de l'air ambiant en fonctionnement | -20…60 °C |
| Tenue mécanique | Chocs: 15 Gn pour 11 ms contacteur ouvertChocs: 30 Gn pour 11 ms contacteur ferméVibrations: 4 Gn, 5...300 Hz |
| Altitude de fonctionnement | 3000 m |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 6,500 cm |
| Largeur de l'emballage 1 | 16,000 cm |
| Longueur de l'emballage 1 | 14,500 cm |
| Poids de l'emballage (Kg) | 997,000 g |
| Type d'emballage 2 | P06 |
| Nb produits dans l'emballage 2 | 60 |
| Hauteur de l'emballage 2 | 75,000 cm |
| Largeur de l'emballage 2 | 60,000 cm |
| Longueur de l'emballage 2 | 80,000 cm |
| Poids de l'emballage 2 | 73,060 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 30 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 2057c252-f956-4ac1-a3d9-75119bc8a000 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
