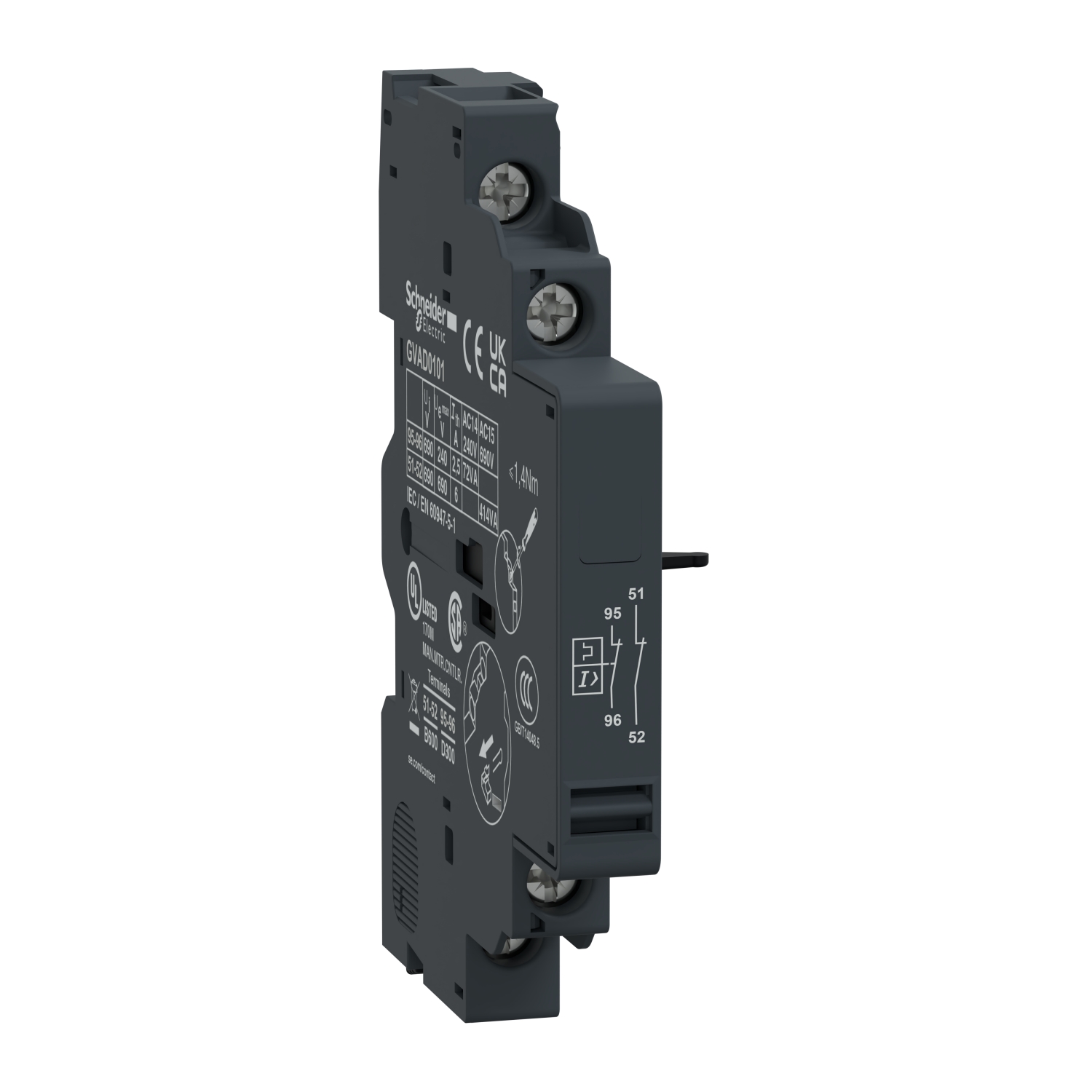

TeSys GV – contact auxiliaire – 1O+1O (défaut)
Réf. : GVAD0101
119,28 DHS
Description
Bloc de contacts auxiliaires TeSys GV, pour disjoncteurs moteur GV2 et GV3. », »Contact de signalisation de défaut 1NC + contact auxiliaire instantané 1NC. », »Contact auxiliaire instantané conçu pour fonctionner jusqu’à 6 A/690 V CA et 6 A/240 V CC. », »Contact de signalisation de défaut pouvant fonctionner jusqu’à 2 A/240 V CA et 1 A/60 V CC. », »A installer sur le côté gauche du disjoncteur (1 bloc de montage maximum), raccordement par borniers à vis étriers. », »Certifié multi-normes (IEC, UL, CSA, CCC, EAC).
Caractéristiques
Principales
| Gamme | TeSysTeSys Deca |
|---|---|
| Nom de l'appareil | GVAD |
| Type de produit ou équipement | Bloc de contact auxiliaire |
| Compatibilité produit | GV3LGV2PGV2LEGV2RTGV2LGV2MEGV3P |
| Emplacement de montage | Côté gauche |
| Manœuvre des contacts auxiliaires | Signal de défaut 1 NF |
| Composition des contacts de pôles | 2 NF |
Complémentaires
| [Ui] tension assignée d'isolement | 690 V se conformer à CEI 60947-1300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14 |
|---|---|
| [Ue] tension assignée d'emploi | 48...690 V CA24...240 V CC |
| [Ith] courant thermique conventionnel | 6 A2,5 A for signalisation d’erreur |
| Durée de vie mécanique | 100000 cycle |
| Courant commuté minimum | 5 mA |
| Tension de commutation minimale | 17 V |
| Type de protection | GB2CB…disjoncteurFusible gG 10 A |
| Puissance assignée d'emploi en VA | 300 VA à 48 V AC-15 - durabilité électrique: 100000 cycle414 VA à 690 V AC-15 - durabilité électrique: 100000 cycle500 VA à 110…127 V AC-15 - durabilité électrique: 100000 cycle500 VA à 500 V AC-15 - durabilité électrique: 100000 cycle650 VA à 440 V AC-15 - durabilité électrique: 100000 cycle720 VA à 230…240 V AC-15 - durabilité électrique: 100000 cycle850 VA à 380…415 V AC-15 - durabilité électrique: 100000 cycle36 VA à 24 V AC-14 - durabilité électrique: 1000 cycle48 VA à 48 V AC-14 - durabilité électrique: 1000 cycle72 VA à 110…127 V AC-14 - durabilité électrique: 1000 cycle |
| Puissance assignée d'emploi en W | 120 W à 240 V DC-13 - durabilité électrique : 100000 cycle140 W à 110 V DC-13 - durabilité électrique : 100000 cycle140 W à 24 V DC-13 - durabilité électrique : 100000 cycle180 W à 60 V DC-13 - durabilité électrique : 100000 cycle240 W à 48 V DC-13 - durabilité électrique : 100000 cycle15 W à 48 V DC-13 - durabilité électrique : 1000 cycle24 W à 24 V DC-13 - durabilité électrique : 1000 cycle9 W à 60 V DC-13 - durabilité électrique : 1000 cycle |
| Couple de serrage | 1,4 N.m - sur borniers à vis-étrier |

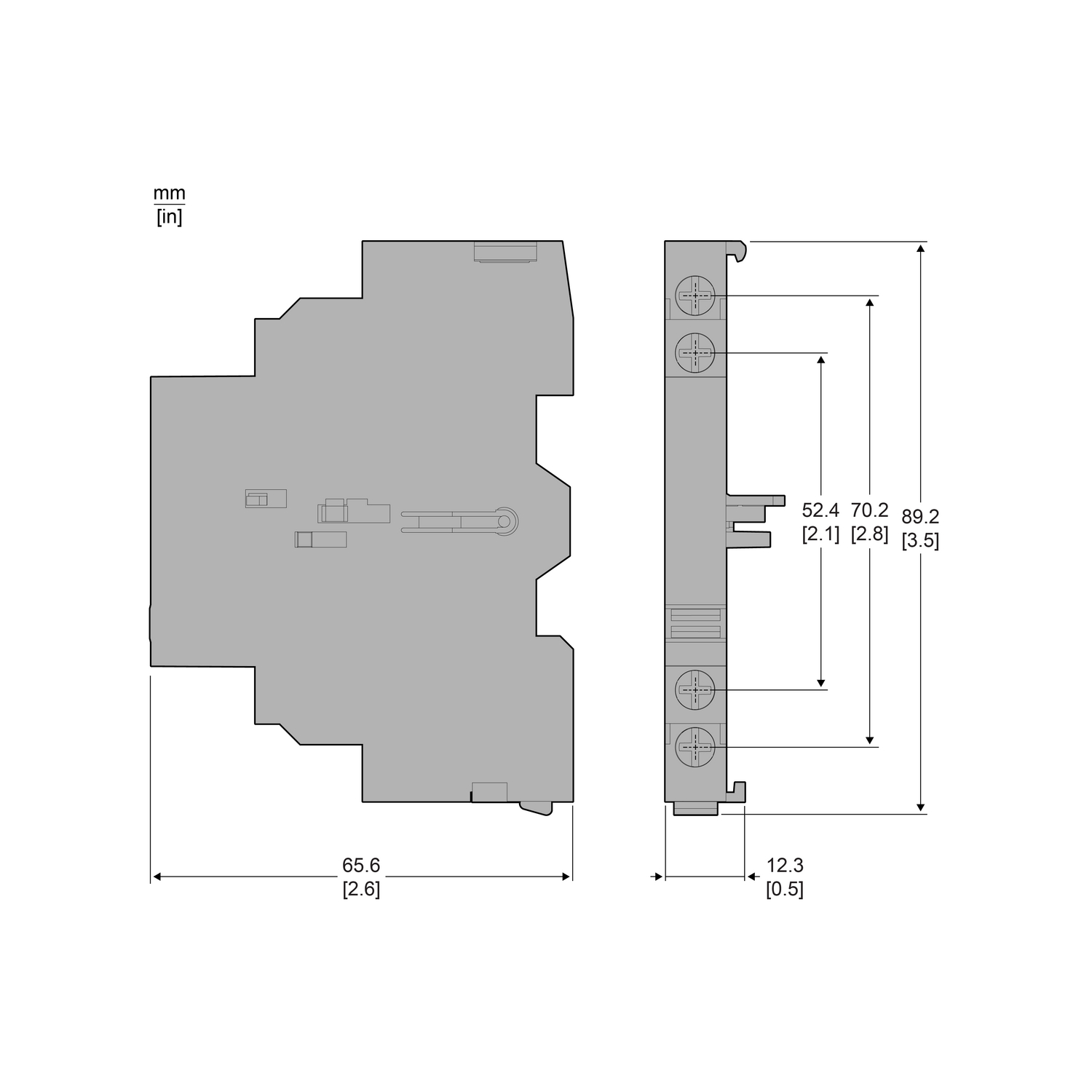

| Hauteur | 89 mm |
| Largeur | 9,3 mm |
| Profondeur | 66 mm |
| Poids Net | 0,055 kg |
| Couleur | Gris foncé |
Environnement
| Caractéristique d'environnement | Environnement normal |
|---|---|
| Certifications du produit | UKCA |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 1,500 cm |
| Largeur de l'emballage 1 | 7,000 cm |
| Longueur de l'emballage 1 | 9,000 cm |
| Poids de l'emballage (Kg) | 43,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 9,500 cm |
| Largeur de l'emballage 2 | 9,800 cm |
| Longueur de l'emballage 2 | 15,000 cm |
| Poids de l'emballage 2 | 471,000 g |
| Type d'emballage 3 | S02 |
| Nb produits dans l'emballage 3 | 60 |
| Hauteur de l'emballage 3 | 15,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 3,138 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Non |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Non |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
