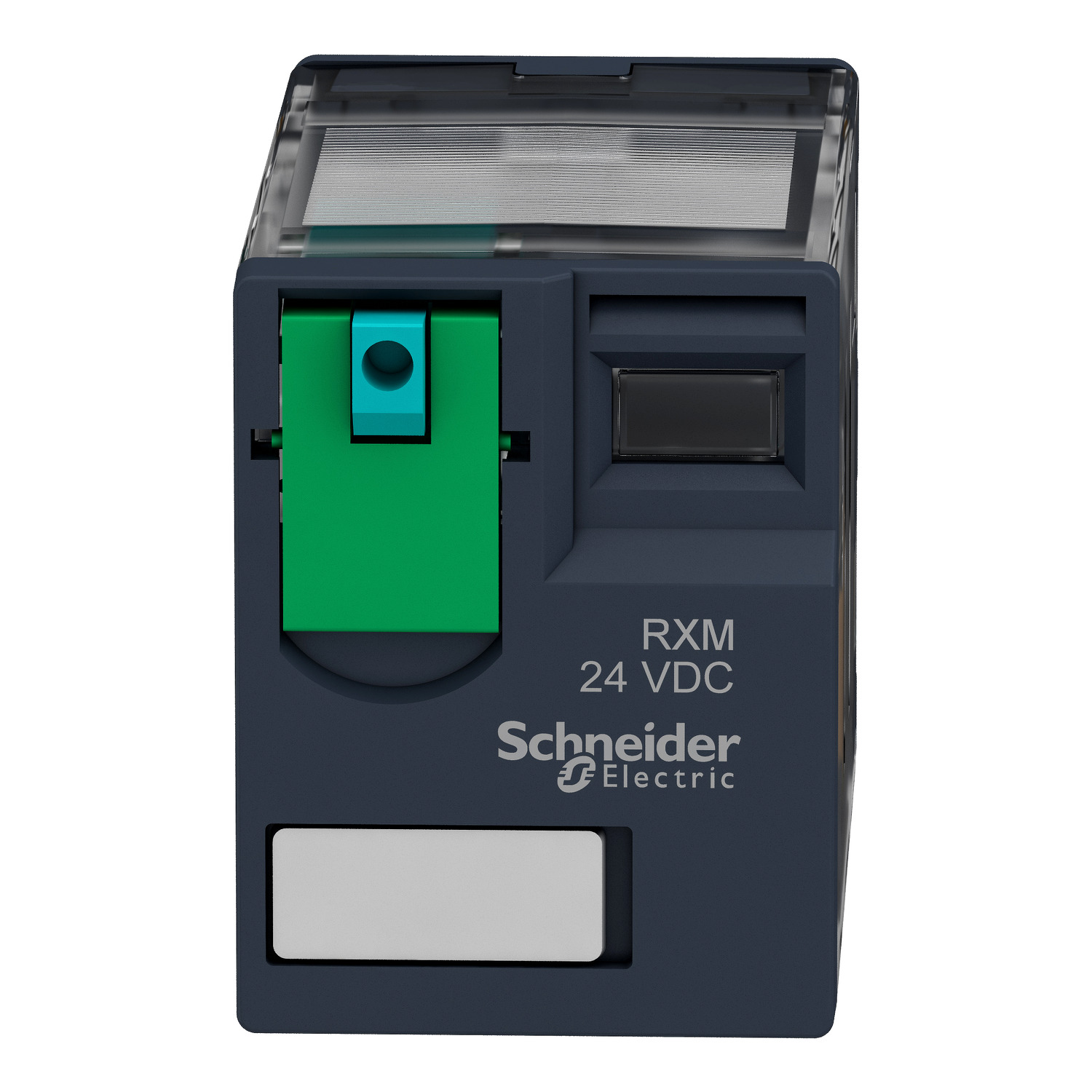

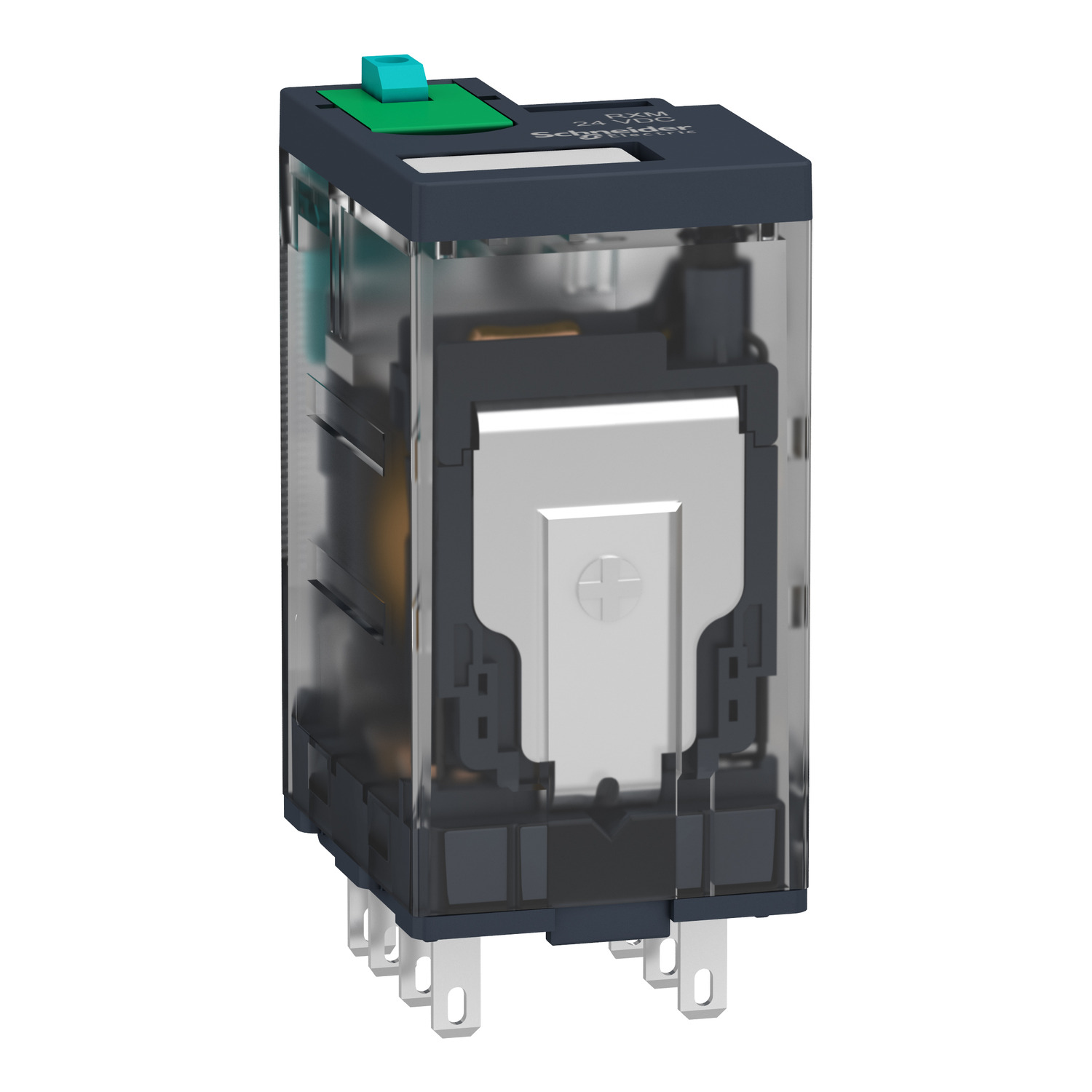

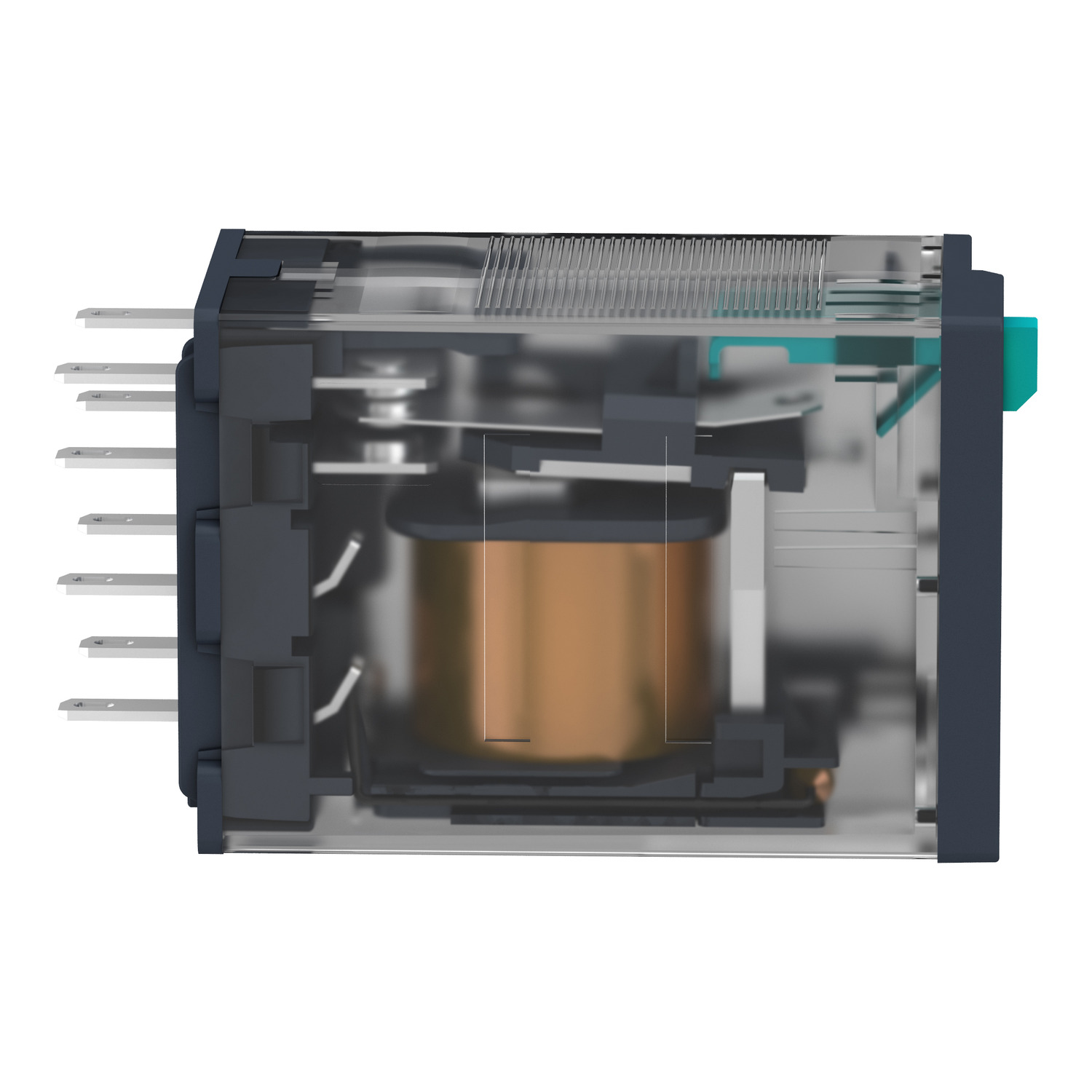

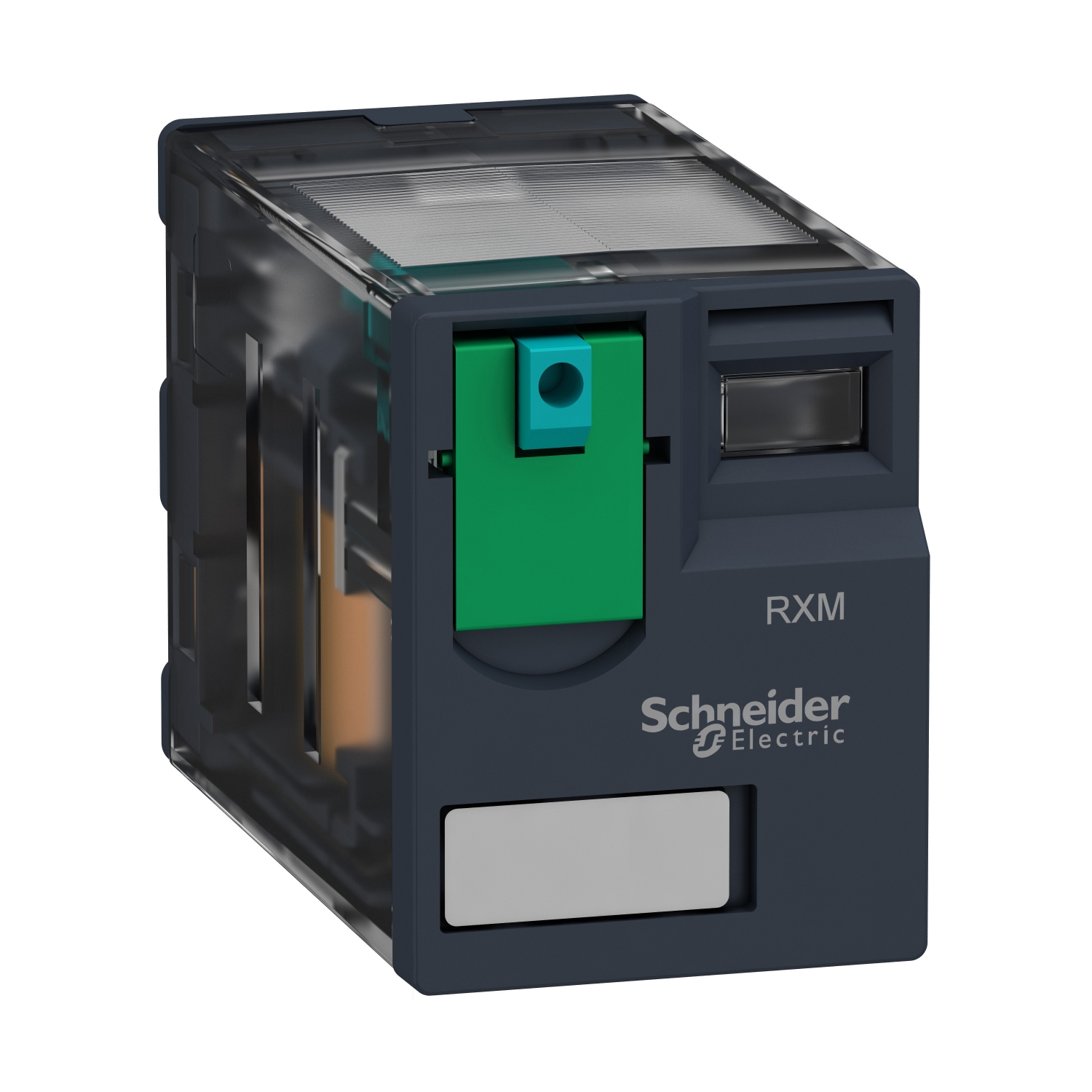

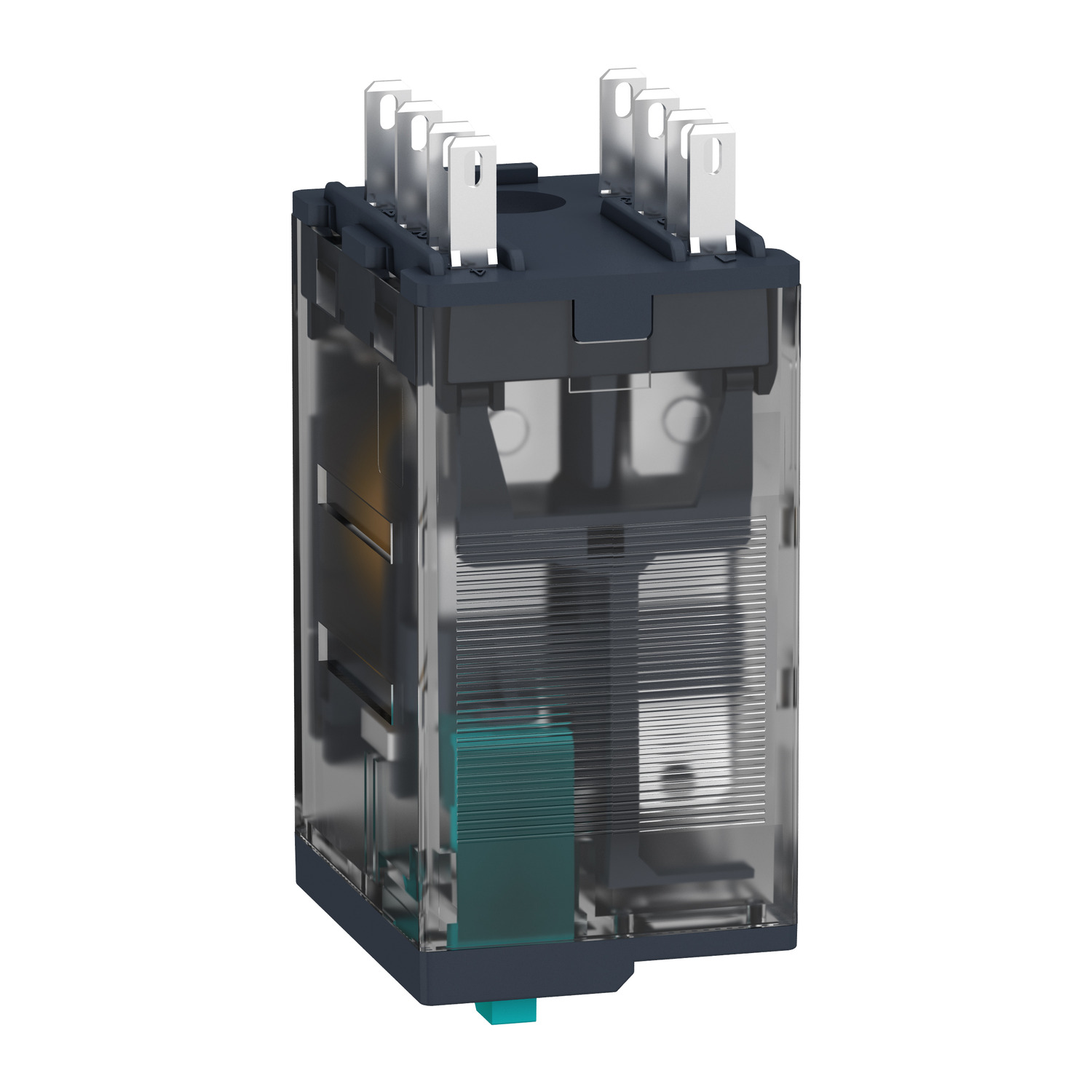

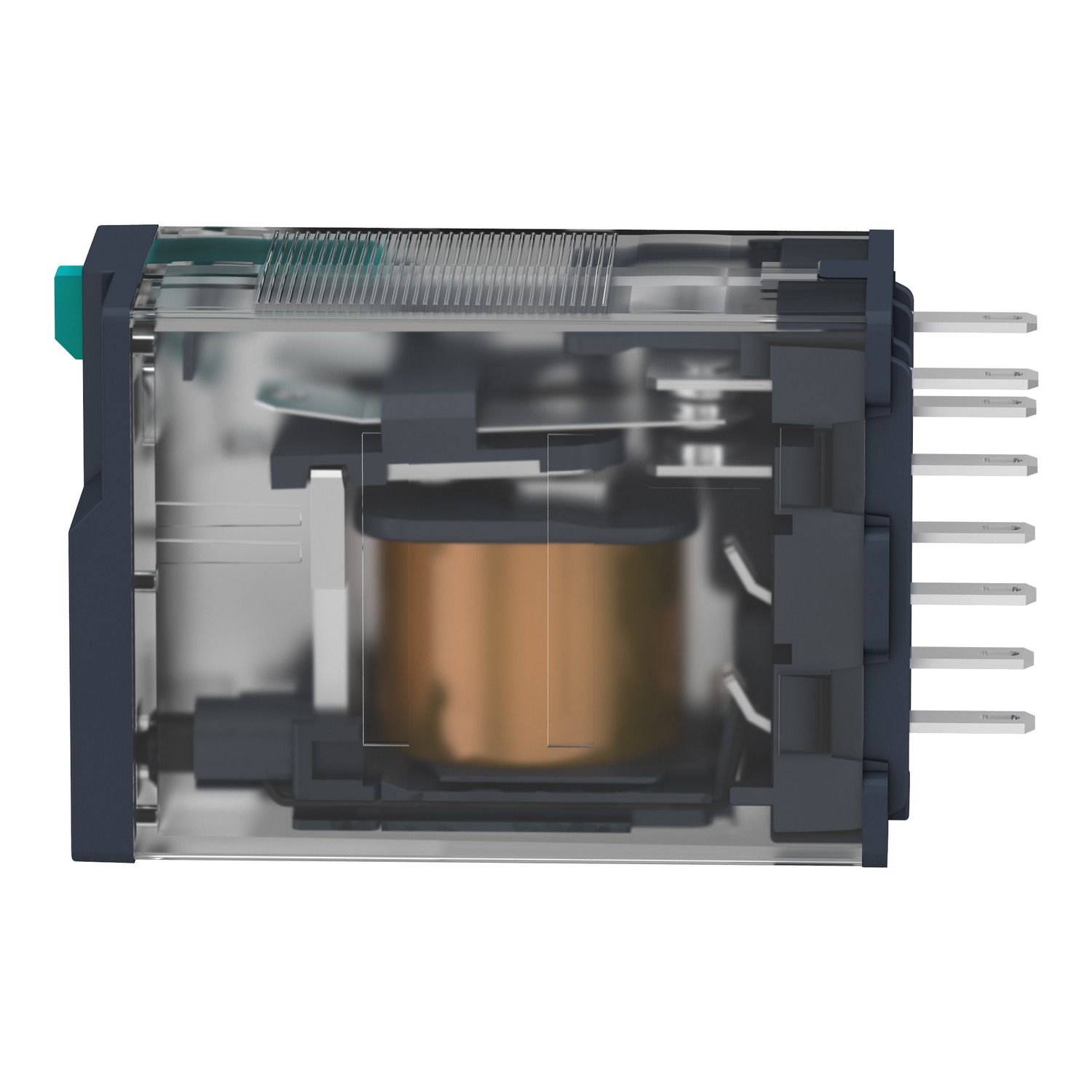

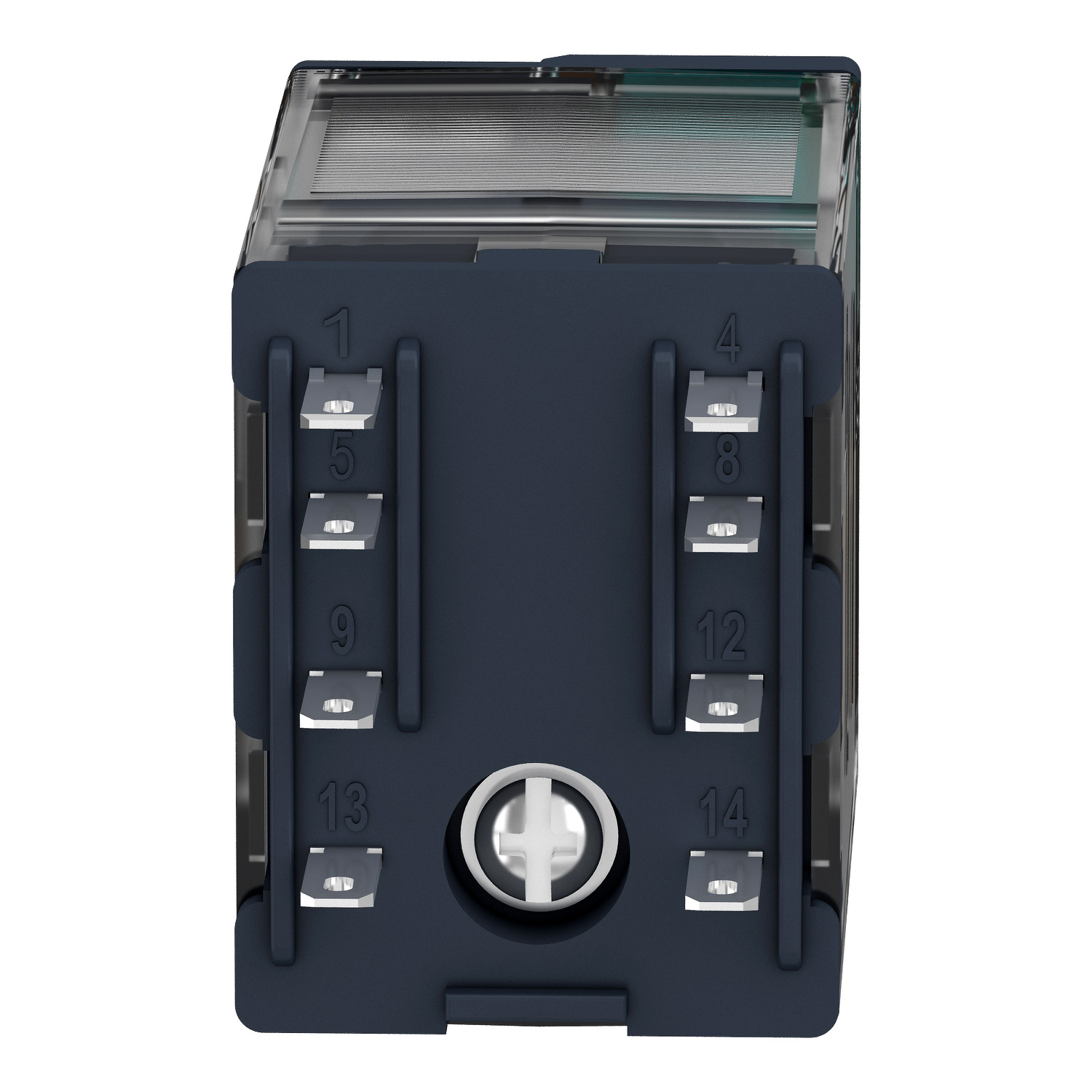

Harmony Relay RXM – relais miniature – embrochable – test – 4OF – 6A – 48VDC
Réf. : RXM4AB1ED
58,58 DHS
Description

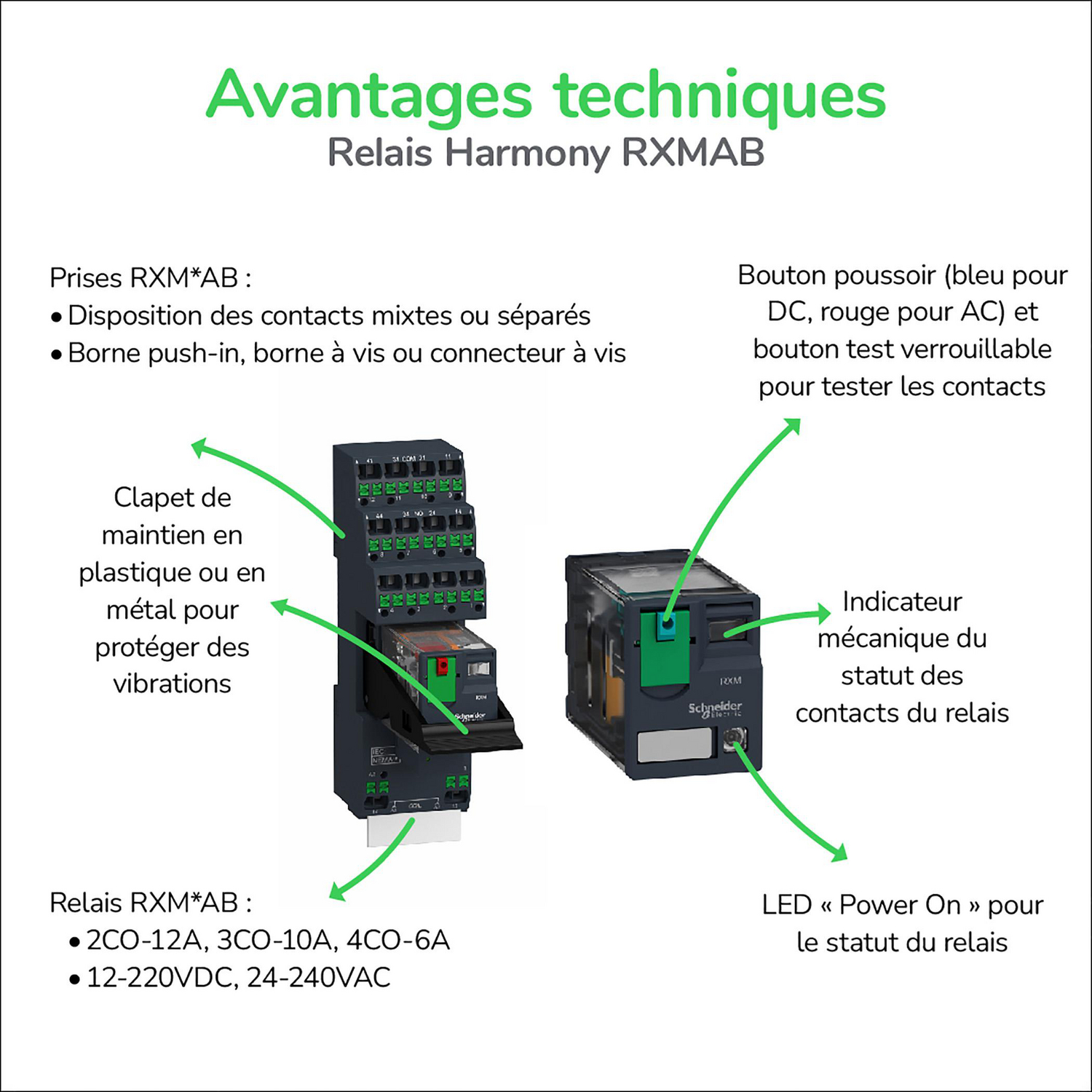

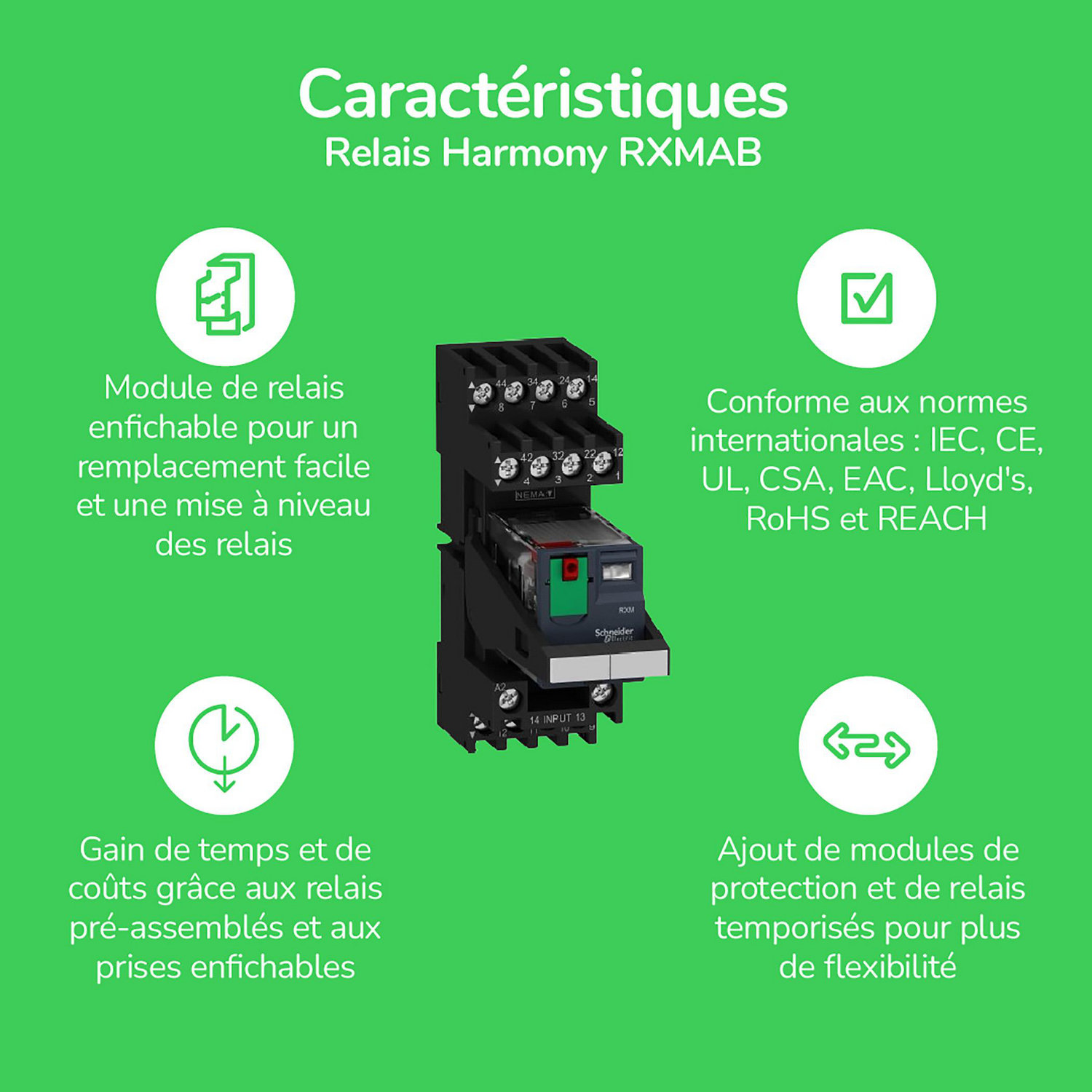

Ce relais miniature embrochable reflète l’expertise de Schneider Electric dans le domaine des relais depuis 1924 en permettant de réduire la taille des armoires tout en augmentant la fiabilité. », »Les domaines sont les suivants : machines industrielles, textile, systèmes de chauffage, de ventilation et de climatisation, tableaux de commande d’automatismes, système de commutation basse et moyenne tension. », »Ainsi que commandes de moteurs, interfaces d’automates programmables industriels (PLC), alimentation en énergie, bâtiment, équipements médicaux et commande d’éclairage. », »Il dispose d’un large choix en matière de nombre de contacts pour une utilisation intensive de courant nominal avec un encombrement réduit. », »Il est également équipe d’un bouton Test verrouillable en une étape et d’un indicateur mécanique de l’état des contacts.
Caractéristiques
Principales
| Gamme de produit | Harmony Electromechanical Relays |
|---|---|
| Nom de série | Séries RXM |
| Type de produit ou équipement | Relais enfichable |
| Type de relais | Relais miniature |
| Type et composition des contacts | 4 F/O |
| Etat LED | Sans |
| Type de commande | Bouton de test verrouillable |
| [Uc] tension circuit de commande | 48 V CC |
| [Ithe] courant thermique d'emploi sous enveloppe | 6 A |
| Courant de sortie permanent | 5 A |
Complémentaires
| [Uimp] tension assignée de tenue aux chocs | 2,5 kV pendant 1,2/50 µs |
|---|---|
| [Ie] courant assigné d'emploi | 3 A à 28 V (CC) NF se conformer à CEI3 A à 250 V (CA) NF se conformer à CEI6 A à 28 V (CC) NO se conformer à CEI6 A à 250 V (CA) NO se conformer à CEI6 A à 277 V (CA) se conformer à UL8 A à 30 V (CC) se conformer à UL |
| Capacité de commutation minimum | 170 mW à 10 mA, 17 V |
| Durée de vie électrique | 100000 cycle pour résistive charge |
| Limites de la tension assignée d'emploi | 38,4...52,8 V CC |
| [Ui] tension assignée d'isolement | 250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL |
| Tension de coupure max | 250 V se conformer à CEI |
| Seuil de tension de retombée | >= 0,1 Uc |
| Courant de charge | 6 A à 250 V CA6 A à 28 V CC |
| Temps de fonctionnement | 20 mn |
| Pouvoir de commutation max | 1 500 VA/168 W |
| Résistance moyenne | 2560 Ohm à 20 °C +/- 10 % |
| Consommation moyenne de la bobine | 0,9 W |
| Durée de vie mécanique | 10000000 cycle |
| Données de fiabilité de sécurité | B10d = 100000 |
| Taux de fonctionnement | <= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge |
| Coefficient d'utilisation | 20 % |

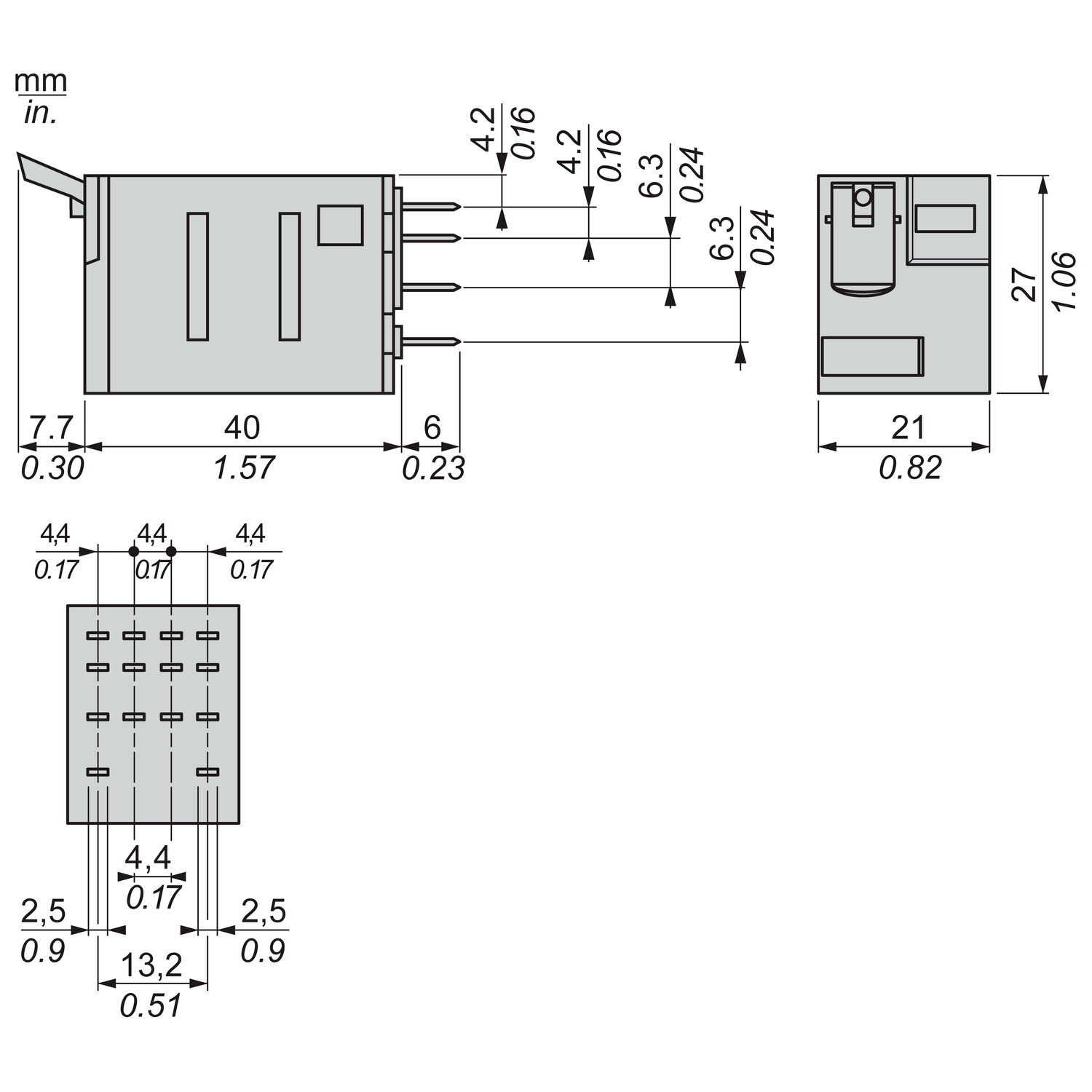

| Hauteur hors tout CAO | 79 mm |
| Profondeur hors tout CAO | 78,45 mm |
| Temps de réinitialisation | 20 ms |
| Tenue diélectrique | 1300 V CA entre contacts avec microcoupure2000 V CA entre bobine et contact avec isolement de base2000 V CA entre pôles avec isolement de base |
| Code de compatibilité | RXM |
| Catégorie de protection | RT I |
| Degré de pollution | 2 |
| Position de fonctionnement | Toutes positions |
| Niveaux de test | Niveau A groupe de montage |
| Présentation du produit | Produit complet |
| Matière des contacts | AgNi |
| Forme des broches | Plat (type faston) |
| Poids Net | 0,037 kg |
Environnement
| Température de l'air ambiant en fonctionnement | -40…55 °C |
|---|---|
| Degré de protection IP | IP40 se conformer à CEI 60529 |
| Normes | CSA C22.2 No 14CEI 61810-1UL 508 |
| Certifications du produit | ULLloyd'sCECSAGOSTIECEE CB Scheme |
| Température ambiante pour le stockage | -40…85 °C |
| Tenue aux vibrations | 3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en non fonctionnement |
| Tenue aux chocs mécaniques | 10 gn pour en fonctionnement30 gn pour en non fonctionnement |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 2,100 cm |
| Largeur de l'emballage 1 | 2,800 cm |
| Longueur de l'emballage 1 | 4,800 cm |
| Poids de l'emballage (Kg) | 35,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 3,100 cm |
| Largeur de l'emballage 2 | 10,300 cm |
| Longueur de l'emballage 2 | 12,100 cm |
| Poids de l'emballage 2 | 376,000 g |
| Type d'emballage 3 | S02 |
| Nb produits dans l'emballage 3 | 240 |
| Hauteur de l'emballage 3 | 15,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 9,485 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 14 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Informations de fin de vie |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
