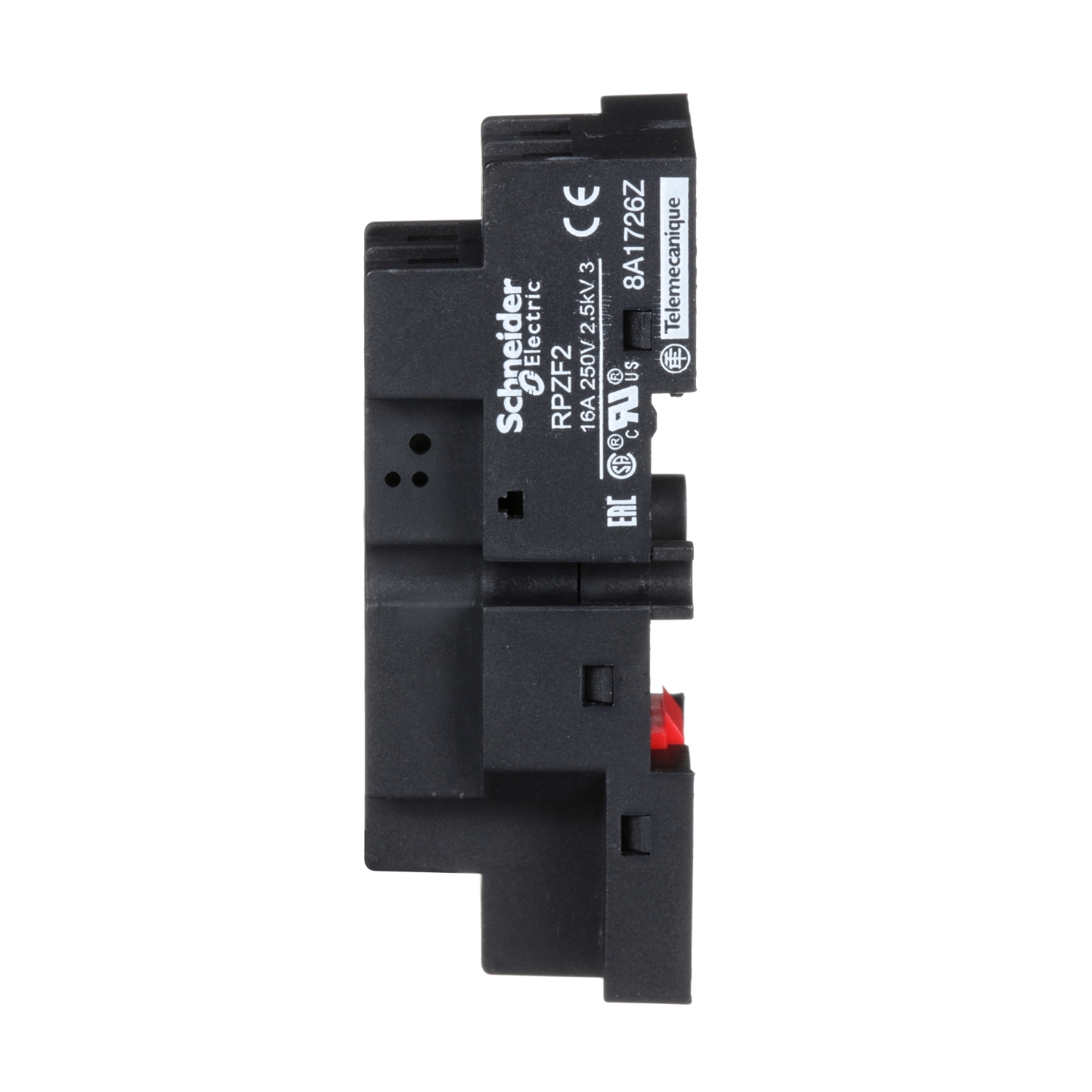

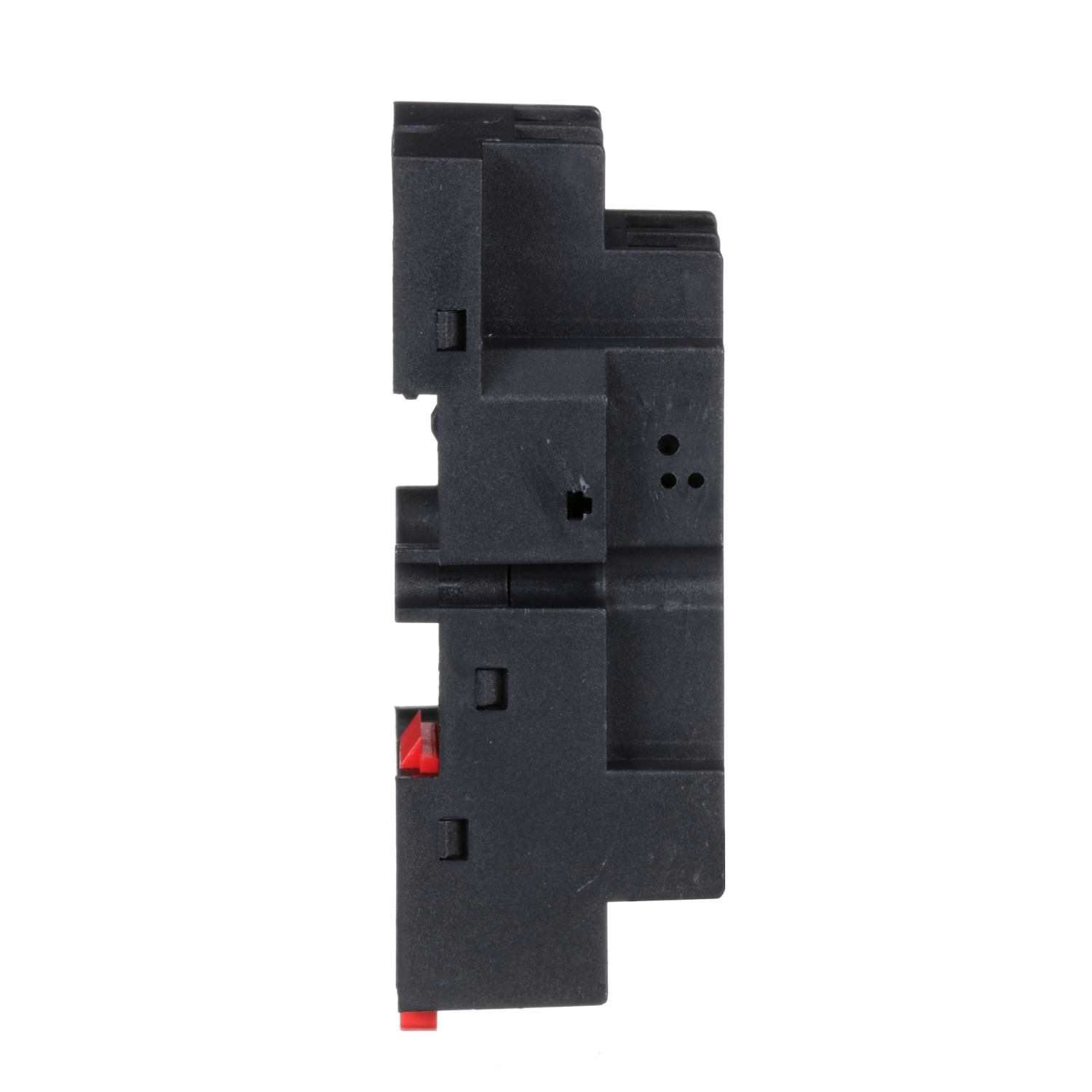

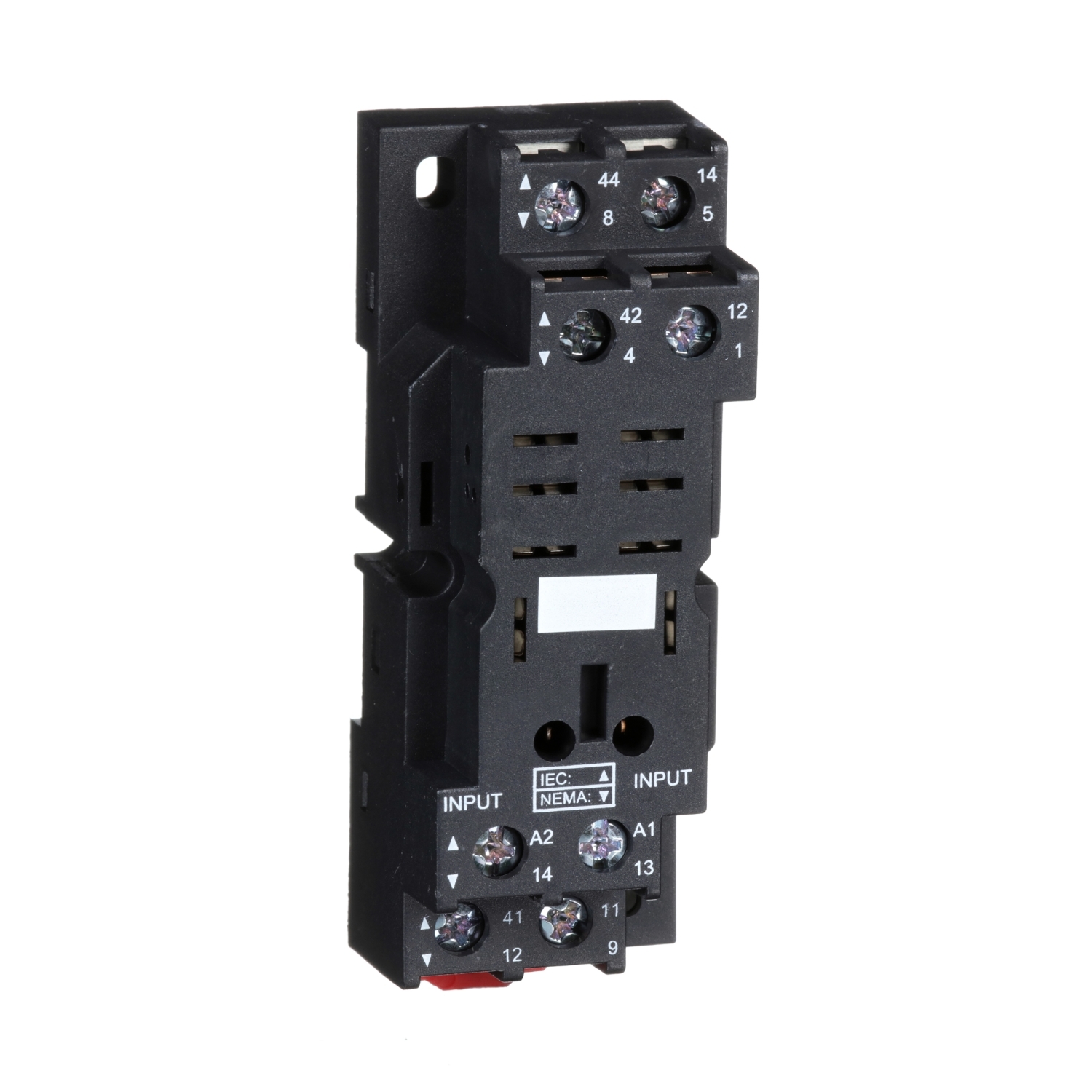

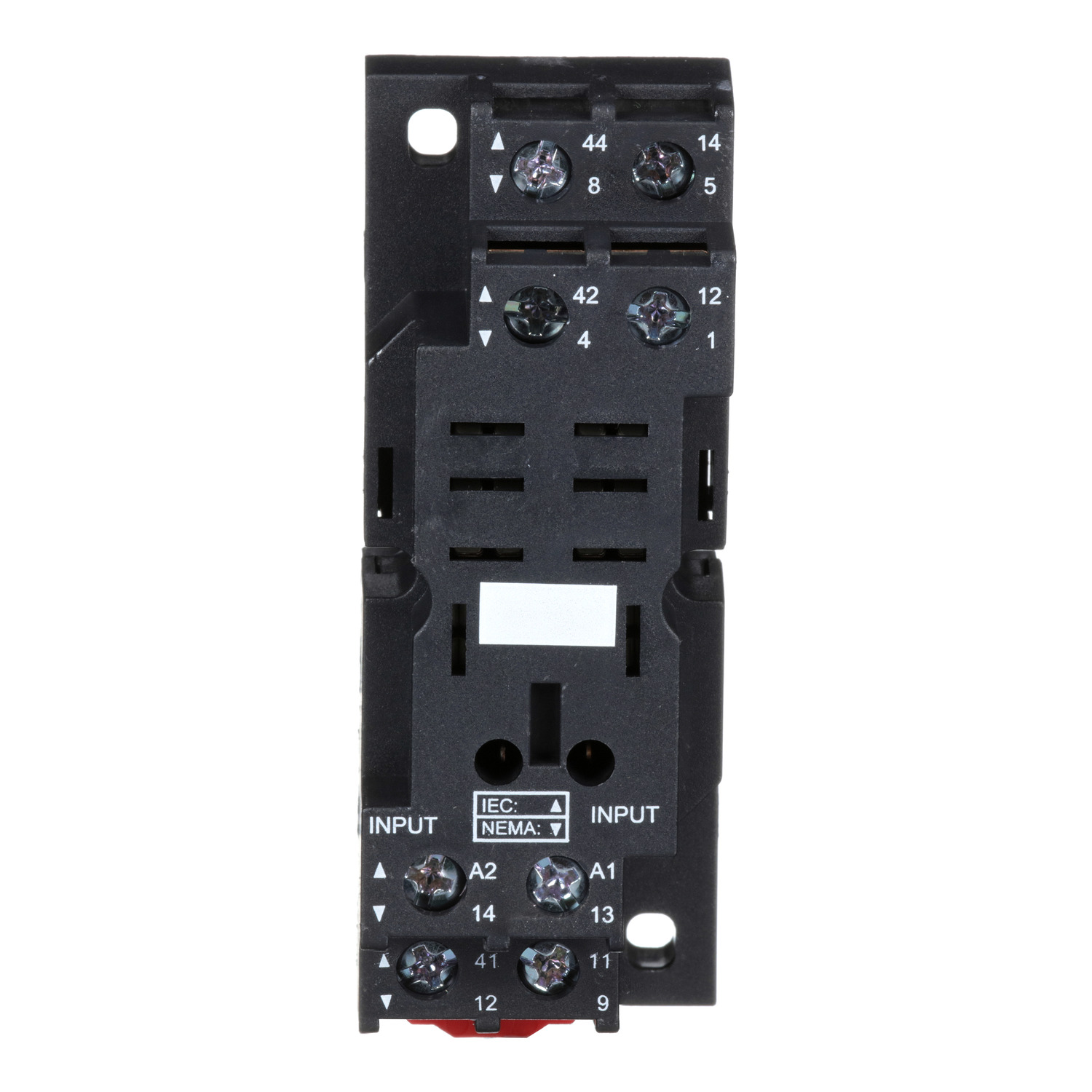

Harmony Relay RP – embase mixte – pour relais 2OF – raccordement vis -étrier
Réf. : RPZF2
53,88 DHS
Description
u003Cstrong>u003Cp>A quoi sert le produit ? Où l’installer ?u003C/p>u003C/strong> », »u003Cp>Ce produit de la gamme Harmony relais électromécanique permet de réduire la taille des armoires tout en fiabilisant le fonctionnement des machines. Cette prise pour relais enfichable RPM possède deux contacts OF et un bornier à vis-étrier. », »La gamme de relais Harmony électromécaniques, par un encombrement réduit, permet de multiplier les fonctions dans les armoires électriques. Les relais s’intègrent en toute simplicité dans un équipement existant. », »Ces produits ont été developpés spécifiquement pour renforcer la performance des machines en augmentant le nombre de contacts O/F et/ou pour permettre une meilleure gestion du traitement logique. », »Ces relais sont idéaux pour renforcer l’automatisation des machines : industriel, textile, emballage, HVAC. Leur fort potentiel de commutation renforce la performance de ces machines.u003C/p> », »u003Cstrong>u003Cp>Qu’est-ce que je reçois quand j’achète cette référence ?u003C/p>u003C/strong> », »u003Cp>Les relais se décomposent en trois parties : l’embase, le relais, les accessoires. Les produits sont proposés montés ou à configurer par vos soins. Ils sont disponibles en plusieurs formats : étroit (RXG), miniature (RXM) et slim (RSL). », »Les relais se fixent dans les armoires de deux manières : rail DIN ou embrochable. En terme de raccordement, ils proposent des bornes à ressort, à vis, à étrier. Un large choix de broches est aussi proposé : faston, plate, embrochable. u003C/p> », »u003Cstrong>u003Cp>A quels standards et normes le produit répond-il ?u003C/p>u003C/strong> », »u003Cp>La gamme Harmony relais électromécanique répond à la plupart des normes internationales et homologations exigeantes : EN/IEC 61810-1, CSA C22.2 No 14, UL 508. », »Ce produit est conforme ROHS UE. u003C/p> », »u003Cstrong>u003Cp>Le saviez-vous ?u003C/p>u003C/strong> », »u003Cp>Un vaste choix d’accessoires est disponible pour optimiser vos configurations : module de protection, modules de temporisation, diode, varistance, circuit RC, peigne de raccordement. », »Si votre application nécessite de la commutation de puissance, la gamme de contacteurs TeSys DECA pourra être installée sur le circuit de puissance en complément des relais du circuit de commande.u003C/p>
Caractéristiques
Principales
| Gamme de produit | Harmony Electromechanical Relays |
|---|---|
| Nom de l'appareil | RPZ |
| Type de produit ou équipement | Prise |
| Compatibilité produit | Relais enfichable RPM avec 2 "O/F" contact |
| Type et composition des contacts | 2 "O/F" |
| [Ith] courant thermique conventionnel | 16 A |
| [Ue] tension assignée d'emploi | < 250 V |
Complémentaires
| Forme des broches | Plat |
|---|---|
| Disposition des contacts | Mixte |
| Couple de serrage | < 1 N.m pour M3,5 vis |

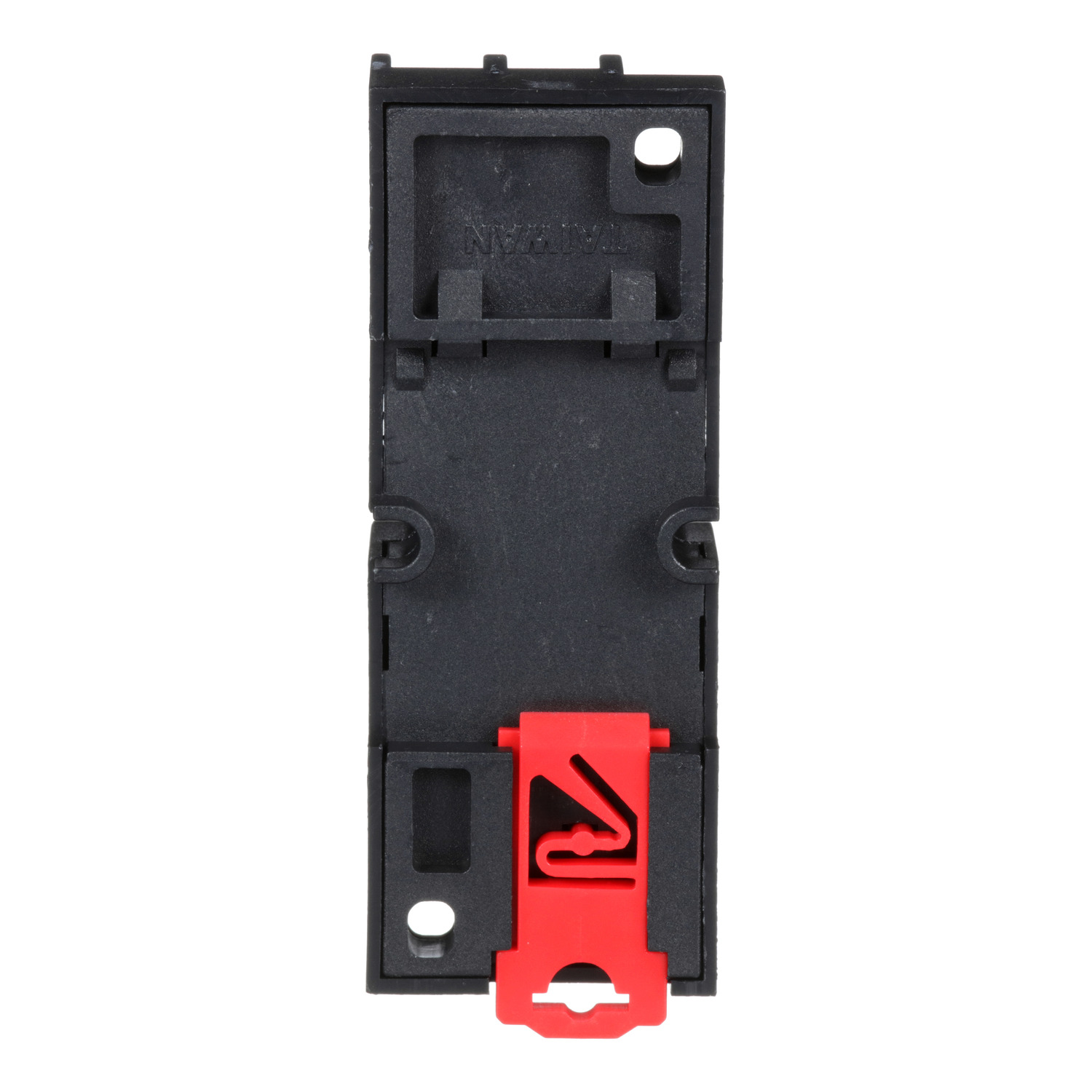

| Mode de fixation | Par vis (panneau)Encliquetable (35 mm DIN rail symmétrique) |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Vente par quantité indivisible | 10 |

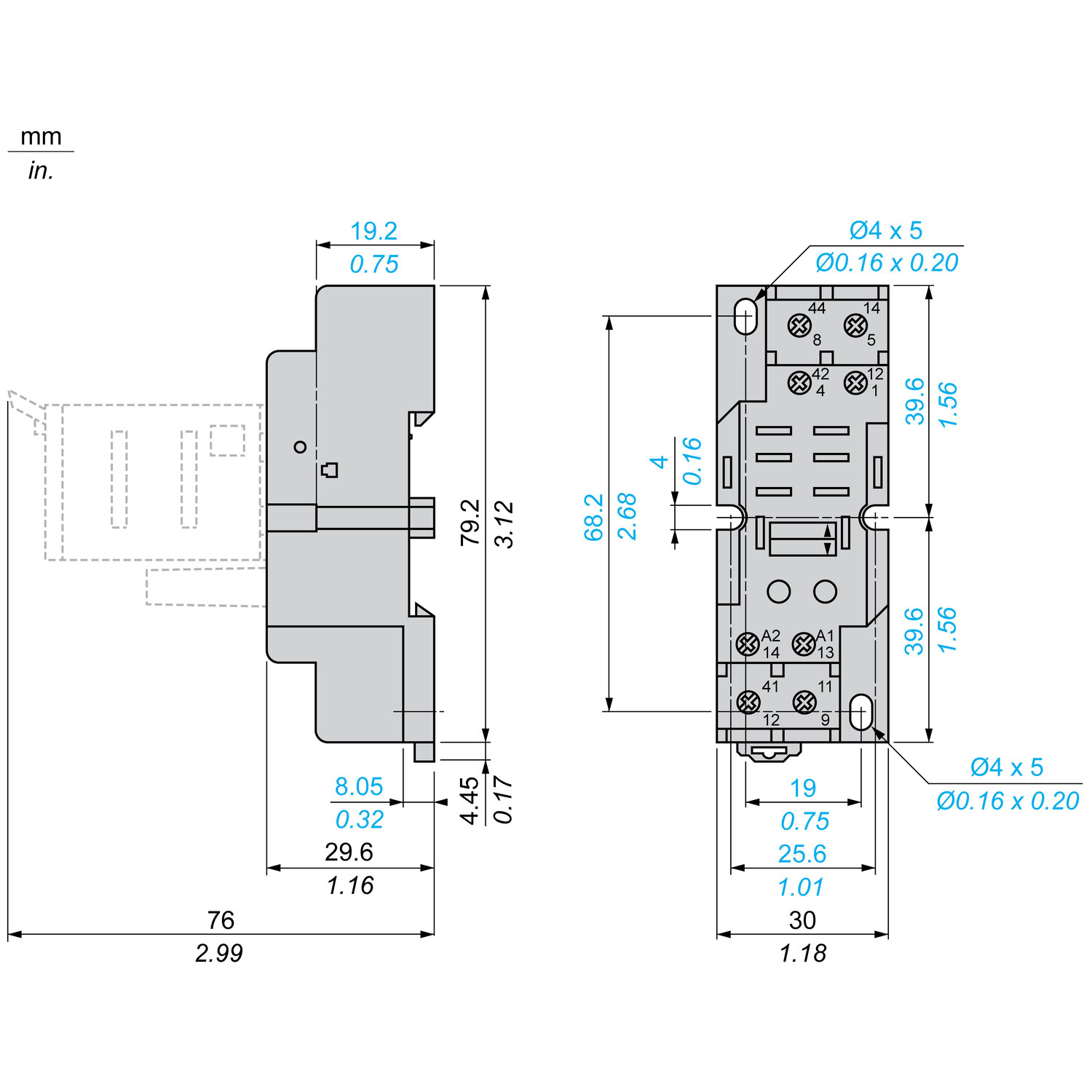

| Largeur | 30 mm |
| Poids Net | 0,054 kg |
Environnement
| Mode de raccordement | - borniers à vis-étrier, flexible câble avec embout 1 x 0,5…1 x 2,5 mm² / AWG 20...AWG 14 - borniers à vis-étrier, rigide câble sans embout 1 x 0,5...1 x 1,5 mm² / AWG 20...AWG 16 - borniers à vis-étrier, flexible câble avec embout 2 x 0,5...2 x 2,5 mm² / AWG 20...AWG 14 - borniers à vis-étrier, rigide câble sans embout 2 x 0,5...2 x 1,5 mm² / AWG 20...AWG 16 |
|---|---|
| Degré de protection IP | IP20 se conformer à CEI 60529 |
| Tenue diélectrique | 2500 V |
| Normes | CEI 61984 |
| Certifications du produit | ULCSA |
| Marquage | CE |
| Température ambiante pour le stockage | -40…85 °C |
| Température de l'air ambiant en fonctionnement | -40…55 °C |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 2,8 cm |
| Largeur de l'emballage 1 | 3,1 cm |
| Longueur de l'emballage 1 | 8,4 cm |
| Poids de l'emballage (Kg) | 55 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 10 |
| Hauteur de l'emballage 2 | 6,7 cm |
| Largeur de l'emballage 2 | 9,2 cm |
| Longueur de l'emballage 2 | 15,8 cm |
| Poids de l'emballage 2 | 577 g |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 200 |
| Hauteur de l'emballage 3 | 30 cm |
| Largeur de l'emballage 3 | 30 cm |
| Longueur de l'emballage 3 | 40 cm |
| Poids de l'emballage 3 | 12,388 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 1 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
