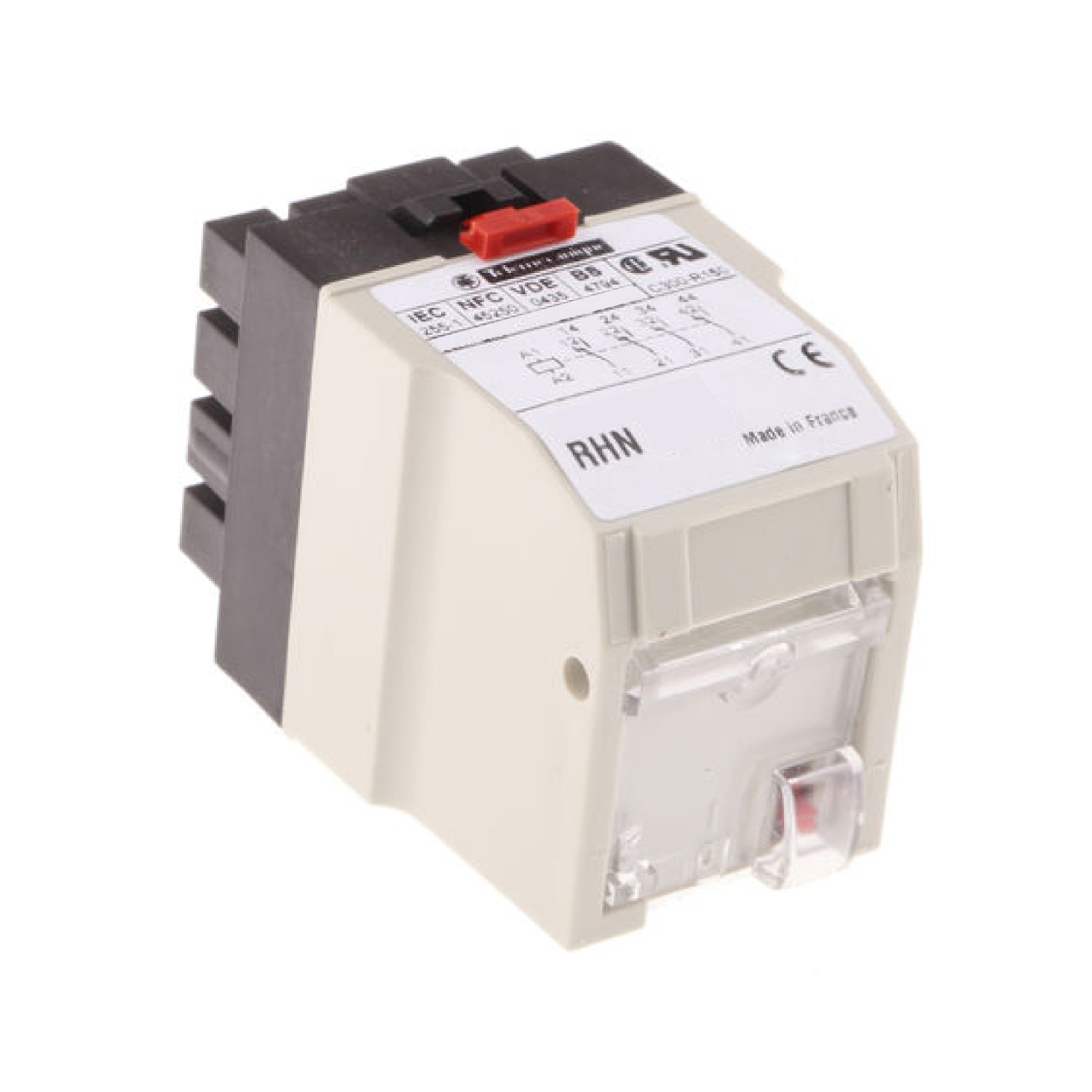

Harmony Relay RH – relais embrochable – 4 OF – test + visu – 220V 50Hz
Réf. : RHN411M
0,00 DHS
Description
Ce relais embrochable Harmony RHN dispose de 4 contacts inverseurs F/O standards, instantanés. », »Il peut être alimenté en 220V CA. », »Sa large gamme de températures de fonctionnement de -40 °C à 70 °C permet une polyvalence dans l’utilisation du produit. », »Il pèse 0,09 kg et ses dimensions sont de 33 mm de large, 43 mm de haut, 54 mm de profondeur.
Caractéristiques
Principales
| Gamme de produit | Harmony Relay |
|---|---|
| Type de produit ou équipement | Relais enfichable |
| Nom de l'appareil | RHN |
| Type et composition des contacts | 4 F/O |
| Fonctionnement des contacts | InstantanéStandard |
| [Uc] tension circuit de commande | 220 V CA 50 Hz |
| [Ithe] courant thermique d'emploi sous enveloppe | 5 A 40 °C |
| Etat LED | Sans |
| Type de commande | Contrôle manuel |
| Antiparasitage bobine | Sans |
Complémentaires
| [Ui] tension assignée d'isolement | 250 V |
|---|---|
| Niveaux de test | Niveau A groupe de montage |
| Position de fonctionnement | Toutes positions |
| Capacité de commutation minimum | 150 mVA à 10 mA150 mVA, 1 V |
| Durée des rebonds de contact | <= 10 ms |
| Chute de tension maximale | <100 V pour 3 Aà 24 V |
| Résistance moyenne | 30 mOhm à 20 °C |
| Consommation moyenne de la bobine en VA | 2,5 (maintien) à 20 °C4,5 (appel) à 20 °C |
| Plage de tension du circuit de commande | 0,8...1,1 Uc se conformer à CEI 60255 |
| Seuil de tension de retombée | 0,15…0,5 Uc |
| Facteur de puissance | 0,6 (appel)0,7 (maintien) |
| Durée de vie mécanique | 20000000 cycle |
| Vitesse de commande maximale | 6 cyc/mn |
| Temps de fonctionnement | 2…15 ms entre l'excitation de la bobine et la fermeture du contact NO à 20 °C1.2…12 ms entre la désexcitation de la bobine et la fermeture du contact NF à 20 °C1...3 ms pour activation/désactivation de l'alimentation0,5...6 ms pour mise hors/sous tension |
| Largeur hors tout CAO | 33 mm |
| Hauteur hors tout CAO | 43 mm |
| Profondeur hors tout CAO | 54 mm |
| Description des bornes ISO n°1 | (31-32-34)OC(21-22-24)OC(11-12-14)OC(41-42-44)OC(A1-A2)CO |
| Poids Net | 0,09 kg |
| Code de compatibilité | RHN |
Environnement
| Normes | VDE 0435NF C 45-250BS 4794CEI 60255 |
|---|---|
| Certifications du produit | ASEBVUSSRURCSAEDF |
| Traitement de protection | TC |
| Tenue diélectrique | 2500 V |
| Température de l'air ambiant en fonctionnement | -5…40 °C se conformer à CEI 60255 |
| Température ambiante pour le stockage | -40…70 °C |
| Tenue aux vibrations | 6 gn (f= 10…55 Hz) conforming to CEI 60068-2-66 gn (f= 10…55 Hz) conforming to NF C 20-616 |
| Tenue aux chocs mécaniques | 50 gn pour 11 ms se conformer à NF C 20-608 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 5,1 cm |
| Largeur de l'emballage 1 | 5,3 cm |
| Longueur de l'emballage 1 | 7,7 cm |
| Poids de l'emballage (Kg) | 97 g |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Better | |
|---|---|
| Matières et Substances | |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
