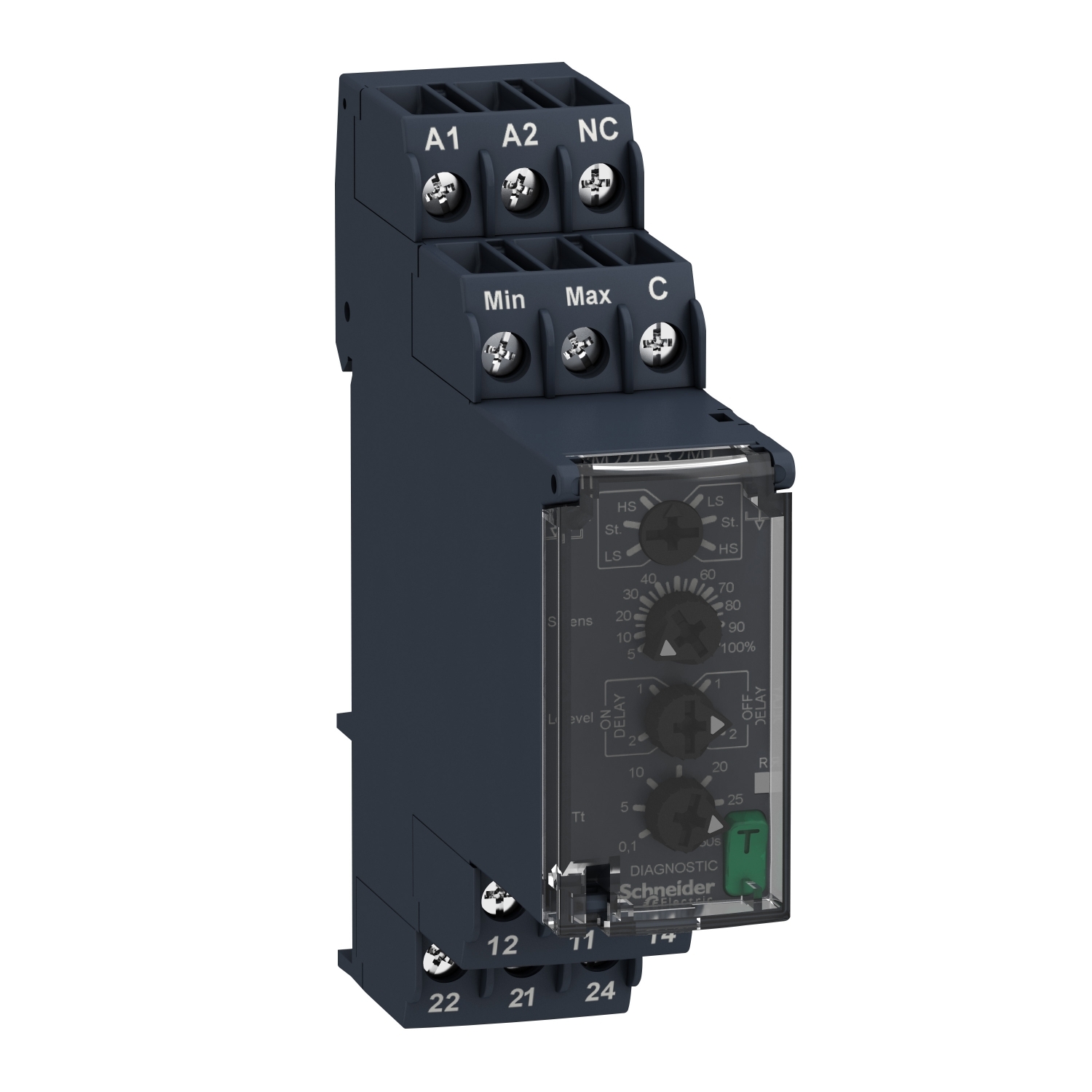

Harmony Control RM22 – relais contrôle de niveau – 2OF – 380 à 415Vca
Réf. : RM22LA32MT
894,90 DHS
Caractéristiques
Principales
| Gamme de produit | Harmony Relay |
|---|---|
| Type de relais | Relais de contrôle de niveau |
| Type de produit ou équipement | Relais de contrôle et de mesure modulaires |
| Nom du relais | RM22L |
| Paramètres surveillés par le relais | Détection par sondes résistives |
| Temporisation | Réglable 0,1…30 s, +/- 10 % de la valeur pleine échelle lors du dépassement du seuil Tt |
| Capacité de commutation en VA | 2000 VA |
| Courant commuté minimum | 10 mA à 5 V CC |
| Courant commuté max | 8 A CA |
| Catégorie d'emploi | AC-15 se conformer à CEI 60947-5-1DC-13 se conformer à CEI 60947-5-1AC-1 se conformer à CEI 60947-4-1DC-1 se conformer à CEI 60947-4-1 |
Complémentaires
| Tension de coupure max | 250 V CA |
|---|---|
| Limites de la tension d'alimentation | 323…456,5 V CA |
| Contacts de sortie | 2 "O/F" |
| Courant de sortie nominal | 8 A |
| Retard à la mise sous tension | 2,5 s0,6 s |
| Tension maximale de l'électrode | 12 V CA |
| Courant maximal de l'électrode | 1 mA |
| Précision de répétition | +/- 2 % pour temporisation |
| Erreur de mesure | < 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température |
| Distance maximale de câble entre les appareils | 1000 m entre sonde et temporisation |
| Echelle de sensibilité | 0,25...5 kOhm LS (faible sensibilité)5...100 kOhm St (sensibilité normale)50...1000 kOhm HS (Haute Sensibilité) |
| Réglage de sensibilité | 5…100 % |
| Courant d'alimentation max des détecteurs | 1 mA |
| Capacité du câble | 1 nF à HS (Haute Sensibilité) pour câble de sonde2,2 nF à St (sensibilité normale) pour câble de sonde4,7 nF à LS (faible sensibilité) pour câble de sonde |
| Catégorie de surtension | III conforming to CEI 60664-1 |
| Isolement | Entre alimentation et mesure |
| Mode de raccordement | Bornes à vis, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) rigide sans emboutBornes à vis, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexible avec emboutBornes à vis, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) rigide sans emboutBornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexible avec embout |
| Couple de serrage | 0,6…1 N.m se conformer à CEI 60947-1 |
| Matière du boîtier | Plastique auto-extinguible |
| Support de montage | Rail DIN 35 mm se conformer à CEI 60715 |
| Position de montage | Toutes positions |
| Durée de vie électrique | 100000 cycle |
| Durée de vie mécanique | 10000000 cycle |
| Matière des contacts | Sans cadmium |
| Données de fiabilité de sécurité | MTTFd = 182,6 annéesB10d = 170000 |

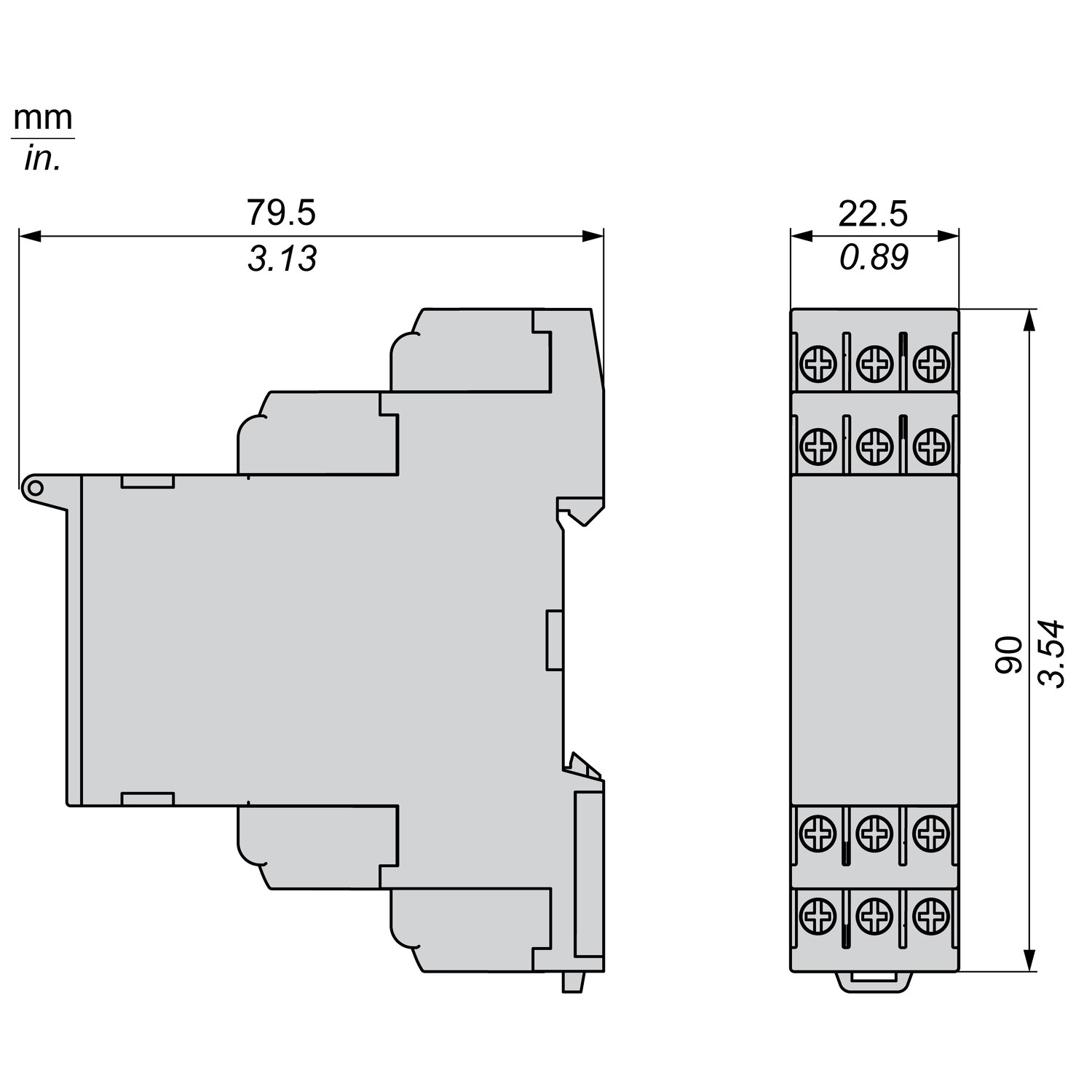

| Largeur | 22,5 mm |
| Poids Net | 0,11 kg |
Environnement
| Immunité aux micro coupures | 100 ms CC90 ms CA |
|---|---|
| Compatibilité électromagnétique | Immunité pour les environnements résidentiels/commerciaux/industrie légère conforming to CEI 61000-6-1Immunité aux environnements industriels conforming to CEI 61000-6-2Norme sur l'émission pour environnements résidentiel/commerciaux/industrie légèr conforming to CEI 61000-6-3Norme d'émission pour environnements industriels conforming to CEI 61000-6-4Décharge électrostatique - test level: 6 kV niveau 3 (décharge par contact) conforming to CEI 61000-4-2Décharge électrostatique - test level: 8 kV niveau 3 (décharge dans l'air) conforming to CEI 61000-4-2Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - test level: 10 V/m niveau 3 conforming to CEI 61000-4-3Test d'immunité aux transitoires électriques rapides/en salves - test level: 4 kV niveau 4 (directe) conforming to CEI 61000-4-4Test d'immunité aux transitoires électriques rapides/en salves - test level: 2 kV niveau 4 (couplage capacitif) conforming to CEI 61000-4-4Test d’immunité aux surtensions - test level: 4 kV niveau 4 (mode commun) conforming to CEI 61000-4-5Test d’immunité aux surtensions - test level: 2 kV niveau 4 (mode différentiel) conforming to CEI 61000-4-5Émissions transmises par conduction et rayonnées groupe 1, classe B conforming to CISPR 11Émissions transmises par conduction et rayonnées classe B conforming to CISPR 22 |
| Normes | CEI 60255-1 |
| Certifications du produit | GLULCCCEACRCMCECSA |
| Température ambiante pour le stockage | -40…70 °C |
| Humidité relative | 93…97 % à 25…55 °C se conformer à CEI 60068-2-30 |
| Tenue aux vibrations | 0,075 mm (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-60,035 mm (f= 58,1…150 Hz) en fonctionnement se conformer à CEI 60068-2-60,5 gn (f= 58,1…150 Hz) en fonctionnement se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée = 11 ms) pour en fonctionnement se conformer à CEI 60068-2-27 |
| Degré de protection IP | IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se conformer à CEI 60529 (panneau avant) |
| Degré de pollution | 3 se conformer à CEI 60664-1 |
| Tension d'essai diélectrique | 2,5 kV CA 50 Hz, 1 mn se conformer à CEI 60255-27 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Use Better | |
|---|---|
| Matières et Substances | |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conformité pro-active (Produit en dehors du scope légal RoHS UE) |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 3c095d35-159c-493c-8604-58788d456aa9 |
