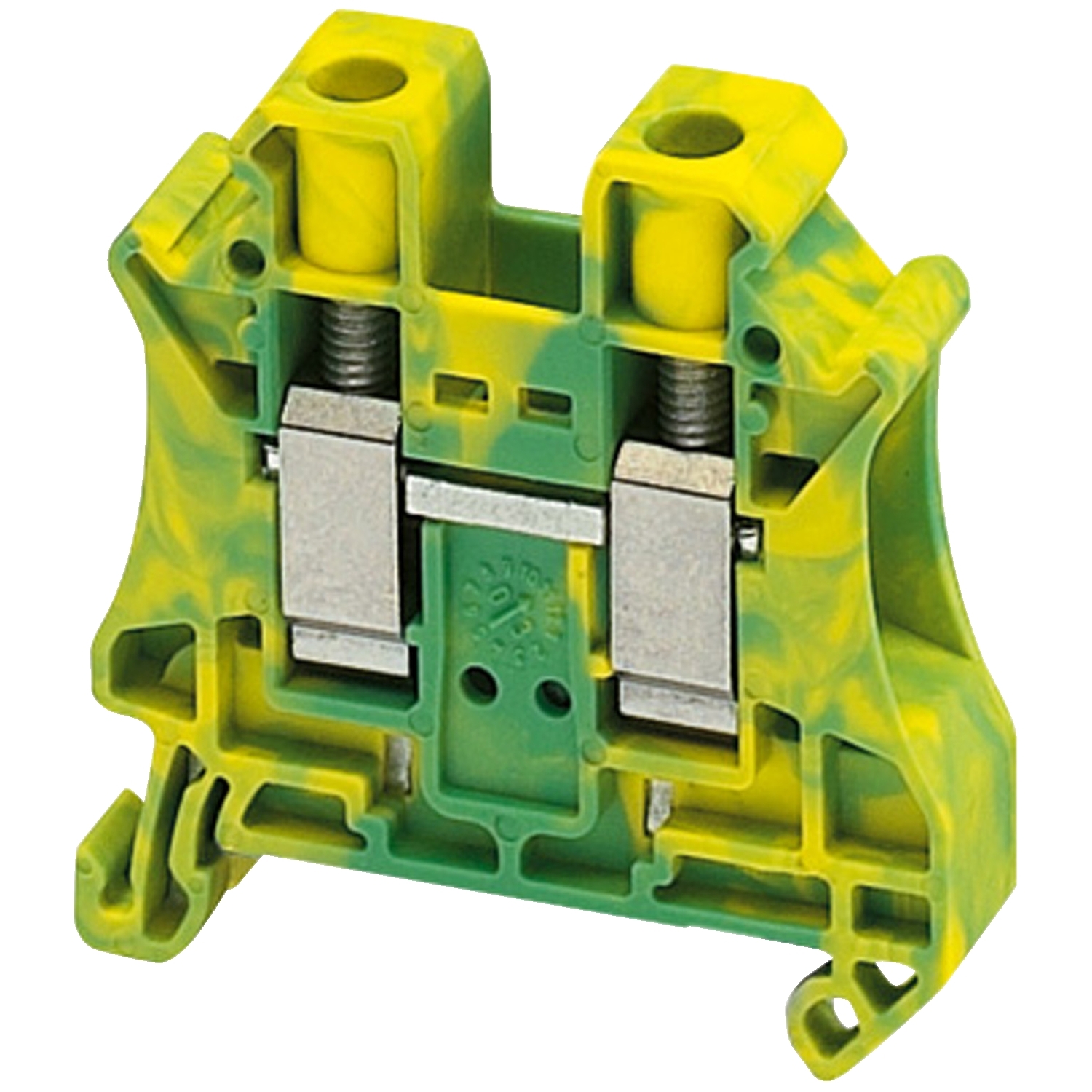

Borne à vis – pour conducteur de protection – 2 points – 10mm² – vert/jaune
Réf. : NSYTRV102PE
31,13 DHS
Caractéristiques
Principales
| Gamme | Linergy |
|---|---|
| Nom du produit | Linergy TR |
| Type de produit ou équipement | Bornier |
| Nom de l'appareil | TRV |
| Type de bornier | Protection terre |
| Type de bornier | 1 |
| Mode d'installation | Encliquetable |
| Section nominale | 10 mm² |
| Longueur | 47,7 mm |
| Couleur | Vert jaune |
| Quantité par lot | Lot de 50 |
Complémentaires
| Largeur | 10,2 mm |
|---|---|
| Hauteur | 47,5 mm |
| Mode de raccordement | 1 borne à vis: en amont1 borne à vis: en aval |
| Nombre de connexions | 2 |
| Position du raccordement | Latérale |
| Nombre d'entrée mesure | 2 |
| Section de câble | 0,5…16 mm², rigide0,5…10 mm², flexible avec embout0,2…10 mm², flexible sans embout |
| Couple de serrage | 1,5…1,8 N.m |
| Longueur de dénudage des fils | 10 mm |
| Type d'outil | Connexion: tournevisDéconnexion: tournevis |
| [In] courant nominal | 76 A se conformer à EN/IEC 60947-7-1 |
| Matière | Polyamide 6/6 : boîtier isolant |
| Perte diélectrique | 0,01 à 1 MHz se conformer à CEI 602500,01 à 1 MHz se conformer à VDE 0303-T4 |
| Constante diélectrique | 3,7 à 1 MHz |
| Résistivité | 10000 MΩ.m se conformer à CEI 6009310000 MΩ.m se conformer à VDE 0303-T30 |
| Résistance de surface | 1000 GΩ se conformer à CEI 600931000 GΩ se conformer à VDE 0303-T30 |
| Résistance de fuite | 500 CTI (>400 kB) se conformer à CEI 60093500 CTI (>400 kB) se conformer à VDE 0303-T30 |
| Tenue à la flamme | V0, épaisseur0,8 mm se conformer à UL 94 |
| Poids Net | 29,48 g |
| Compatibilité de gamme | PrismaSeT GPrismaSeT PPrismaSeT Pack 250PanelSeTTeSysMurevaPrismaSeT XSPrismaSet HD |
| Compatibilité produit | Enveloppes Spacial |
Environnement
| Certifications du produit | ULVDEGLCSADNV |
|---|---|
| Tenue diélectrique | 1000 V se conformer à CEI 60243-1 |
| Température de l'air ambiant en fonctionnement | -40…130 °C se conformer à CEI 60216-1-40…130 °C se conformer à VDE 0304-T21 |
Emballage
| Type d'emballage 1 | PCE |
|---|---|
| Nombre d'unité par paquet | 1 |
| Hauteur de l'emballage 1 | 5,000 cm |
| Largeur de l'emballage 1 | 7,000 cm |
| Longueur de l'emballage 1 | 9,700 cm |
| Poids de l'emballage (Kg) | 28,000 g |
| Type d'emballage 2 | BB1 |
| Nb produits dans l'emballage 2 | 50 |
| Hauteur de l'emballage 2 | 5,000 cm |
| Largeur de l'emballage 2 | 7,000 cm |
| Longueur de l'emballage 2 | 9,700 cm |
| Poids de l'emballage 2 | 1,456 kg |
| Type d'emballage 3 | S03 |
| Nb produits dans l'emballage 3 | 350 |
| Hauteur de l'emballage 3 | 30,000 cm |
| Largeur de l'emballage 3 | 30,000 cm |
| Longueur de l'emballage 3 | 40,000 cm |
| Poids de l'emballage 3 | 10,725 kg |
Garantie contractuelle
| Garantie (en mois) | 18 |
|---|
Données environnementales
Environmental Data
Schneider Electric vise à atteindre le statut de Net Zero d'ici 2050 grâce à des partenariats avec la chaîne logistique, des matériaux à faible impact et une circularité via notre campagne en cours "Use Better, Use Longer, Use Again" pour prolonger la durée de vie des produits et leur recyclabilité.
| Empreinte environnementale | |
|---|---|
| Empreinte carbone du cycle de vie totalÉmissions d'équivalent CO2 tout au long du cycle de vie du produit représentatif et son bouquet électrique sont conformes à sa présence commerciale, conformément à la méthodologie Ecopassport du PEP. Les émissions peuvent avoir été extrapolées pour cette version spécifique du produit. | 11 |
| Profil environnementalÉvaluation des impacts environnementaux du produit tout au long de son cycle de vie conformément à la méthodologie PEP-Ecopassport. | Profil environnemental du Produit |
| Use Better | |
| Matières et Substances | |
| Emballage avec carton recycléLa teneur en carton recyclé est d'au moins 70 % (50 % aux États-Unis). Certaines commandes peuvent inclure du carton non recyclé jusqu'à épuisement des stocks. | Oui |
| Emballage sans plastiqueLa définition du plastique à usage unique est alignée sur la directive 2019/904/CE. Certaines commandes peuvent inclure du plastique jusqu'à épuisement des stocks. | Oui |
| Directive RoHS UEInformations obligatoires : statut selon la directive européenne RoHS (Restriction of Hazardous Substances). | Conforme aux dérogations |
| Numéro SCIPInformations obligatoires : Base de données de l'Agence européenne des produits chimiques sur les substances préoccupantes dans les produits établie en vertu de la directive-cadre sur les déchets. | 8e5413ff-f1a1-4909-ad03-977097e33bd2 |
| Régulation REAChInformations obligatoires : déclaration conformément à l'article 33 du règlement REACh (Enregistrement, évaluation, autorisation et restriction des substances chimiques) de l'UE | Déclaration REACh |
| Statut sur la présence d'halogèneLes définitions de chaque classification des halogènes reposent sur des normes. Pour plus d'informations, consultez le manuel Playbook. | Produit avec composants plastiques sans halogènes |
| sans PVCAppréciation de la présence de PVC supérieure à 0,1 % dans chaque pièce. | Oui |
| Sans siliconeÉvaluation de la présence de silicium au-dessus de 0,1 % dans chaque pièce traitée dans les processus internes. | Oui |
| Use Again | |
| Réemballer et réusiner | |
| Profil de circularitéInformations destinées aux installations de traitement concernant les opérations spécifiques nécessaires au recyclage. | Pas d'opérations particulières de recyclage requises |
| RepriseIndique si le produit a été inclus dans un programme de reprise global. Certains produits peuvent être éligibles dans certaines régions, veuillez vérifier la disponibilité dans votre pays. | Oui |
| Label DEEEInformations obligatoires : indique si le produit nécessite des opérations de recyclage spécifiques conformément au règlement relatif aux déchets d'équipements électriques et électroniques. | Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères. |
